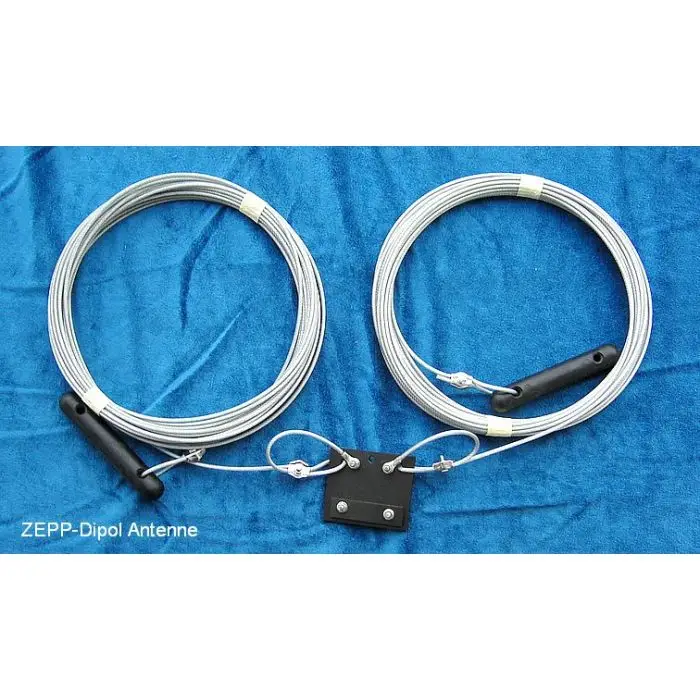

L’antenna Zepp è un’antenna multibanda onde corte. Questa forma antenna è costruita con un λ / 2 radiatore e una linea di trasformazione λ / 4. Quindi questa antenna è un radiatore semionda per la banda bassa e risonante sulle più alte, bande armoniche.

La tradizionale costruzione di questa antenna utilizzato filo parallelo per la linea di trasformazione, che ha agito come un trasformatore Lecher. Ma è altrettanto possibile costruire questa antenna con un trasformatore di linea coassiale che si traduce in un efficiente, fine alimentato antenna a filo con i requisiti di spazio piccoli. Soprattutto grazie al design fine alimentato questa antenna è molto più facile da installare e utilizzare spontaneamente, come in un luogo di vacanza o durante le operazioni di emergenza.

L’antenna Zepp è lungo 22,8 milioni in totale, dove 15,2 milioni è il radiatore, e 7.6m il trasformatore di linea non irradia. Incluso nella spedizione è un 1: UNUN trasformatore 1, che permette di utilizzare qualsiasi lunghezza di cavo coassiale senza influenzare la linea transforer. Questo design moderno si differenzia dal tradizionale antenna Zepp, dove la linea di alimentazione trnaforming non poteva essere modificato in lunghezza. L’antenna richiede un sintonizzatore.

A seconda delle condizioni locali Zepp l’antenna può essere installata in una scala o in forma angolare. L’altezza dal suolo è (tra gli altri) importante per il pattern radiante. Un’antenna basso e orizzontale è buono per le radiazioni ad alto angolo, buono per distanze locali fino a 400 km. Un’installazione parte verticale e più alto sopra terra è un bene per basso angolo di take-off e lunghe distanze.

Incluso nella spedizione è un isolatore a fine radiante del filo.L’antenna ha amax. tenuta in potenza di 500W SSB.

La lunghezza totale è 22,8, il peso è 1kg.

Connettori sulla UNUN: PL femminile.

SPECIFICHE TECNICHE

• Tipo di antenna Antenna omnidirezionale
• Progettazione dell’antenna Antenna Zepp
• Mono/multibanda multibanda
• Potenza massima [W] 1500 W
• Impedenza (Ω) 50 ohm
• Lunghezza [m] 42 m
• Bande supportate 10 m
• 15 m
• 20 m
• 40 m
• 60 m
• 80 m
• connessione Presa PL
• Peso (kg] 1,00 kg
