YP 3 Direttiva Portatile 3 Elementi 6 bande 20, 15, 17, 12, 10 e 6m. L’ YP-3 è un yagi portatile per funzionamento a onde corte sulle bande da 20 a 6m. Il boom ist 5-parte rapidamente assemblato con snap-on serrature, il max. lunghezza del braccio è 3.1m. Montati sul braccio sono 3 titolari elementi che ricevono gli elementi, montati con 3/8″ . L’elemento intermedio (radiatore) viene presa PL, il feed coassiale è collegato direttamente, senza balun.
Gli elementi della YP-3 sono costituiti da 4 parti ciascuna, collegato anche con 3/8″ . Al centro delle bobine dell’elemento vengono installati. L’YP-3 include 12 bobine in totale, 6 per 20m, 6 per altre bande . su 10m e 6m sono necessarie bobine, l’antenna funziona come una trave intera su queste bande. la lunghezza dell’elemento max. è 5.6m quando si opera su 20m.
Quando si cambia bande la lunghezza degli elementi deve essere regolata, per 6m anche la lunghezza del braccio, inoltre bobine devono essere modificate in alcuni cambi banda.
Superantennas YP-3 portable yagiZoom

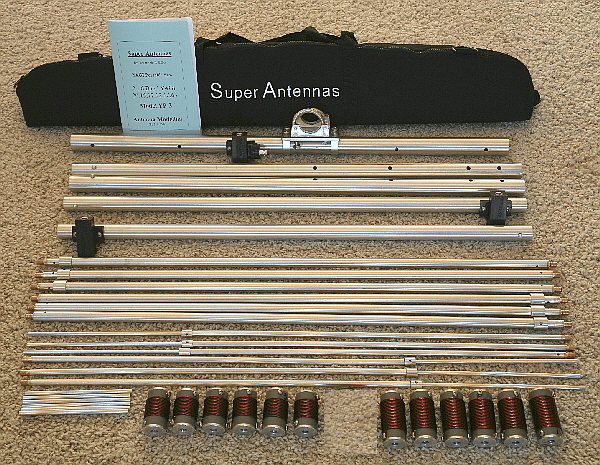

L’antenna intera YP-3 si inserisce in un sacchetto di nylon 90cm lunghezza. Questo garantisce un trasporto facile e sicuro per la vacanza, un fieldday o un piccolo dx-pedition. Il morsetto montante dotazione può essere utilizzato fino ad un diametro dell’albero di 42 mm. Il peso totale è 5,8 kg.
L’obiettivo del progetto del Yagi portatile YP-3 era un buon compromesso tra larghezza di banda e guadagno. L’antenna è utilizzabile come yagi intera sulla porzione inferiore della fascia 6, e copre 28 a 29MHz su 10m. Su entrambe le bande una veryy buon guadagno e anteriore / posteriore rapporto è raggiunto.
Il 12 e 17m piccole bobine sono utilizzati, l’antenna copre l’intera banda con buon guadagno e rapporto f / b.
Le bande 15 e 20m sono molto più grandi, qui YP-3 copre solo una parte di ciascuna banda. Quindi ci sono due impostazioni per segmenti CW e SSB. Sulla 15m l’SWR sorge ai bordi di banda, ciò può essere compensato regolando la lunghezza dell’elemento o con un sintonizzatore antenna. Nonostante le dimensioni ridotte, l’YP-3 offre un rapporto utilizzabile direzionalità e f / b, meglio di un dipolo a stessa altezza.
