Modello：SGQ-450
Gamma di frequenza：400-470MHz
Larghezza di banda：±200KHz
Spaziatura di frequenza：10MHz
Perdita di isolamento：≤0,5826 dB
V.SWR：≤1.3
Isolamento：≥80dB
Soppressione：≥80dB
Impedenza：50Ω
Max.potenza in ingresso： 20-35W(25W）
Terminazione standard：N-Femmina
Temperatura di esercizio：-25℃-+55℃
Umidità di esercizio：5-95%
Dimensioni：225×154×32mm
Peso：1.1kg

Inoltre, la differenza di frequenza standard è di 10 MHz. L’intervallo di frequenza della differenza di frequenza è 5 MHz-20 MHz (non standard) e può essere prodotta la differenza di frequenza all’interno di questo intervallo. I clienti devono fornire la personalizzazione della frequenza. Allo stesso tempo, l’indice dei parametri effettivi del duplexer cambierà con il cambiamento della differenza di frequenza del duplexer.

Nota:

1. Quando la differenza di frequenza diminuisce, la perdita di inserzione aumenta e l’isolamento diminuisce. Quando la differenza di frequenza aumenta, la perdita di inserzione diminuisce e l’isolamento aumenta (migliori sono le prestazioni)

2. Il cliente personalizza il punto di frequenza e, dopo aver ricevuto la merce, (punto chiave, molti reclami dei clienti sono per questo motivo)

Se il cliente deve eseguire il debug da solo, la differenza di frequenza del duplexer non può essere modificata (questa è la chiave) e la frequenza può essere spostata solo di ± 3 ~ 5 MHz.

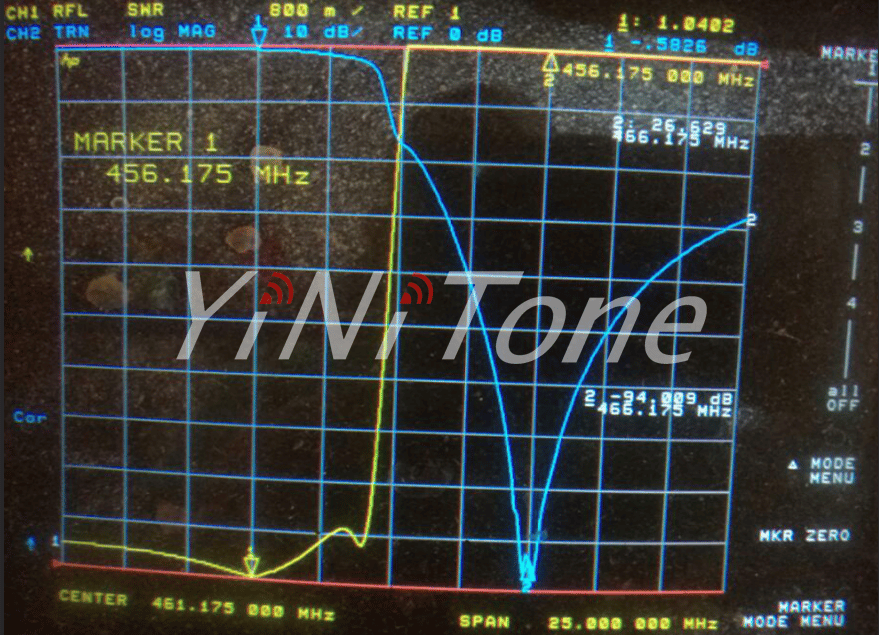

( Parte ALTA )

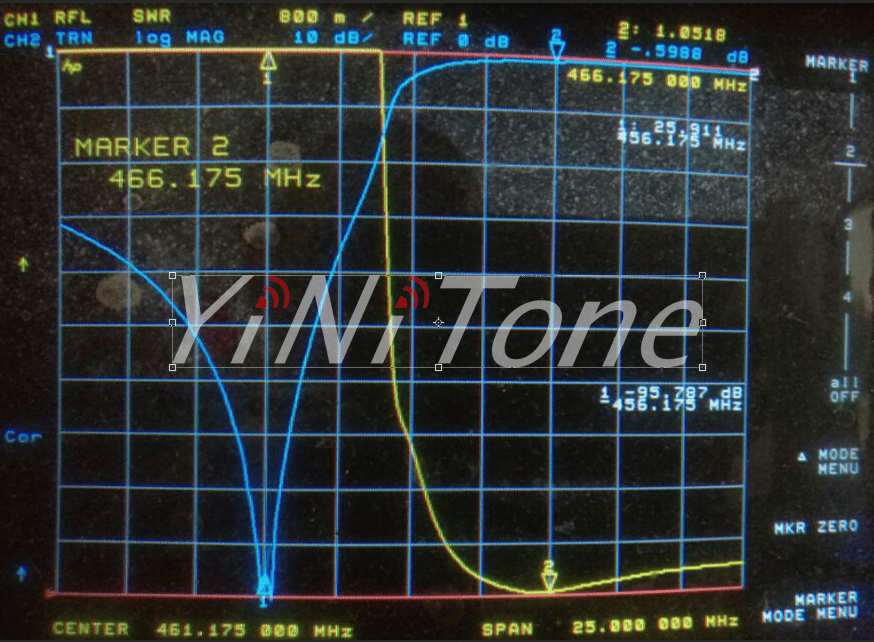

(Parte BASSA)
