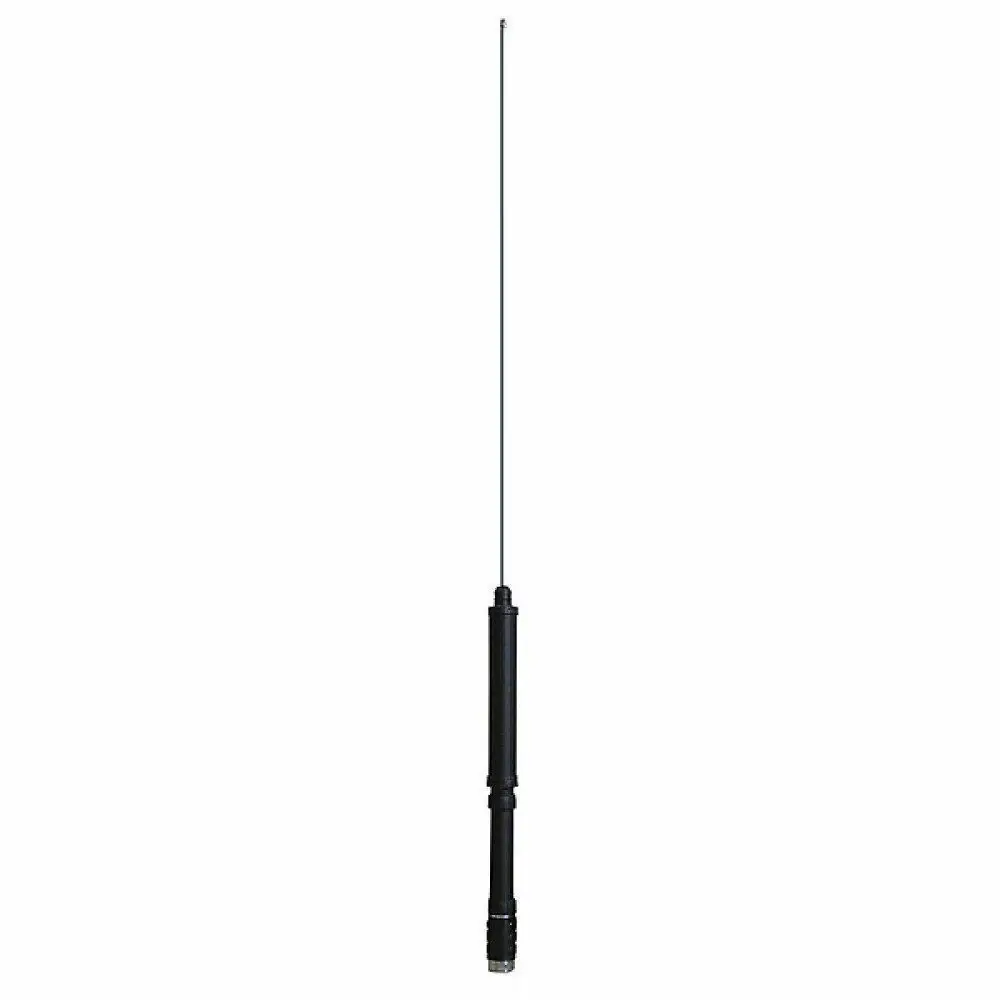

L’ATAS-120A è un’antenna verticale accordata motorizzata per il montaggio su veicolo o stazionario. Un motore muove un rubinetto della bobina su e giù e quindi accorda sempre perfettamente l’antenna. L’SWR ottenuto è di solito sempre uguale o migliore di 1,2:1, un accordatore non è necessario.

L’antenna è controllata direttamente dalla radio Yaesu, o con l’aiuto di un’unità di controllo che alimenta il segnale di sintonia. Solo il cavo coassiale è necessario per il funzionamento, il segnale di sintonia è alimentato attraverso questo cavo insieme al segnale HF. La parte inferiore con il motore è alta circa 525mm, il radiatore in acciaio inossidabile circa 920mm. L’altezza totale di installazione è variabile (a seconda della banda) ed è di circa 1400 a 1600mm. Diametro alla base max. 46mm, peso circa 900g, connessione PL plug. Per il funzionamento stazionario, i contrappesi (radiali) sono necessari per sostituire il corpo del veicolo. Il antenna deve essere montato su una solida base PL. Una base magnetica da sola non è sufficiente per accoppiare bene l’antenna al corpo del veicolo, qui sono necessarie ulteriori misure (tappetini magnetici, cavi).

Descrizione Dell’applicazione ATAS-120A

L’ATAS-120A è l’antenna ideale per l’uso su un veicolo, o anche su un balcone, su un tetto piatto o luoghi simili. Molto conveniente, l’antenna può essere sintonizzata esattamente sulla rispettiva frequenza operativa dall’interno, con alcune radio anche completamente automatico.
L’ATAS-120A è così robusto che può essere utilizzato anche durante la guida, purché il montaggio sia adeguatamente robusto. Una base magnetica non è generalmente adatta al funzionamento mobile.

Per il funzionamento stazionario, sono necessari dei contrappesi supplementari (radiali); quando si usa su un veicolo, la carrozzeria serve da contrappeso.

I seguenti ricetrasmettitori Yaesu supportano direttamente l’ATAS-120A: FT-100D, FT-450, FT-847, FT-857, FT-891, FT-897, FT-991, FT-DX10, FT-710, FT-890 (con tutte le varianti di questi dispositivi). Per altre unità MFJ offre l’unità di controllo MFJ-1925. Per il funzionamento su VHF (2m, 70cm) può essere necessario il kit radiale aggiuntivo ATBK-100, anche per il funzionamento su veicoli. Per i ricetrasmettitori con due connettori d’antenna separati per le onde corte e le VHF, è necessario un diplexer opzionale se l’ATAS-120A deve essere usato anche per il funzionamento in VHF.
