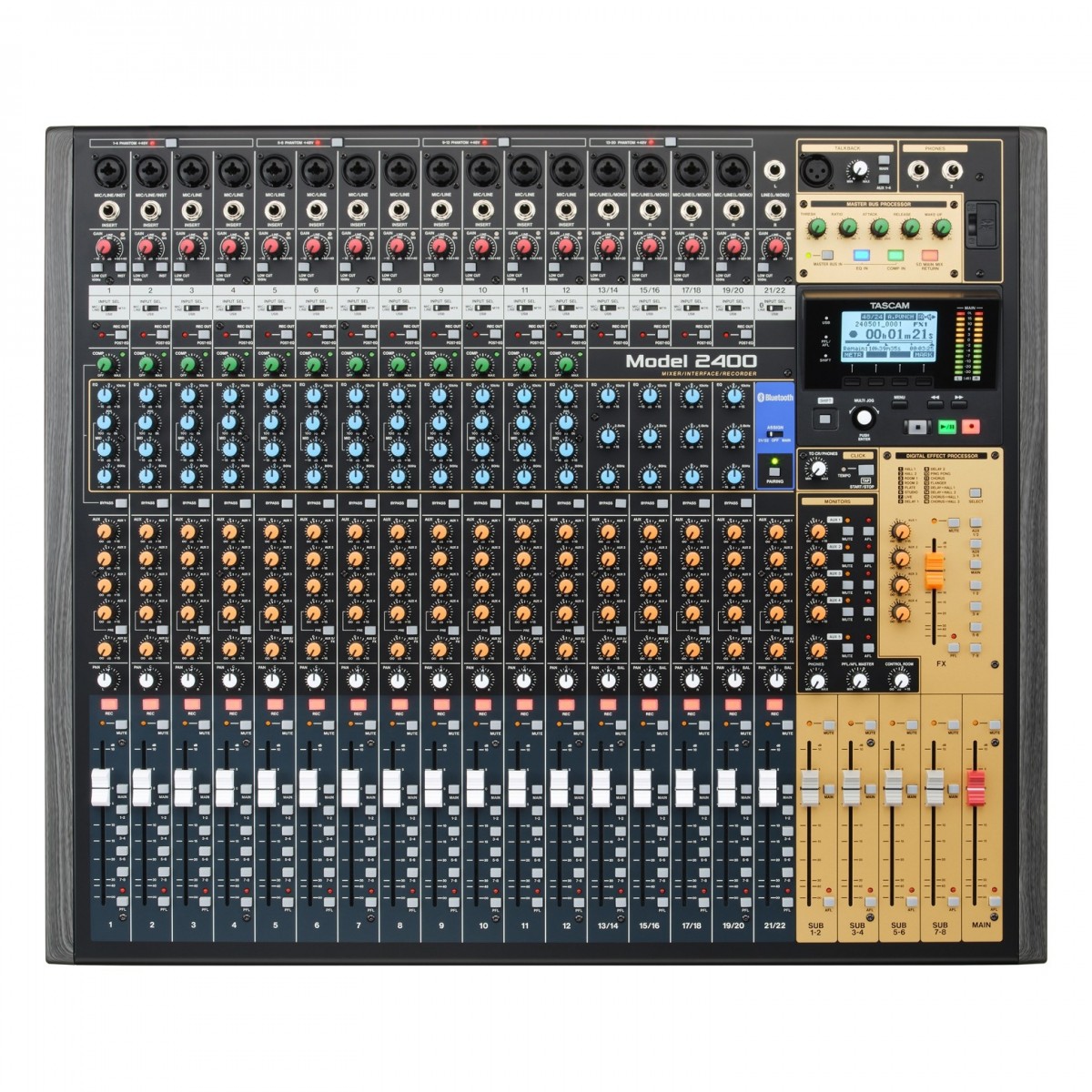

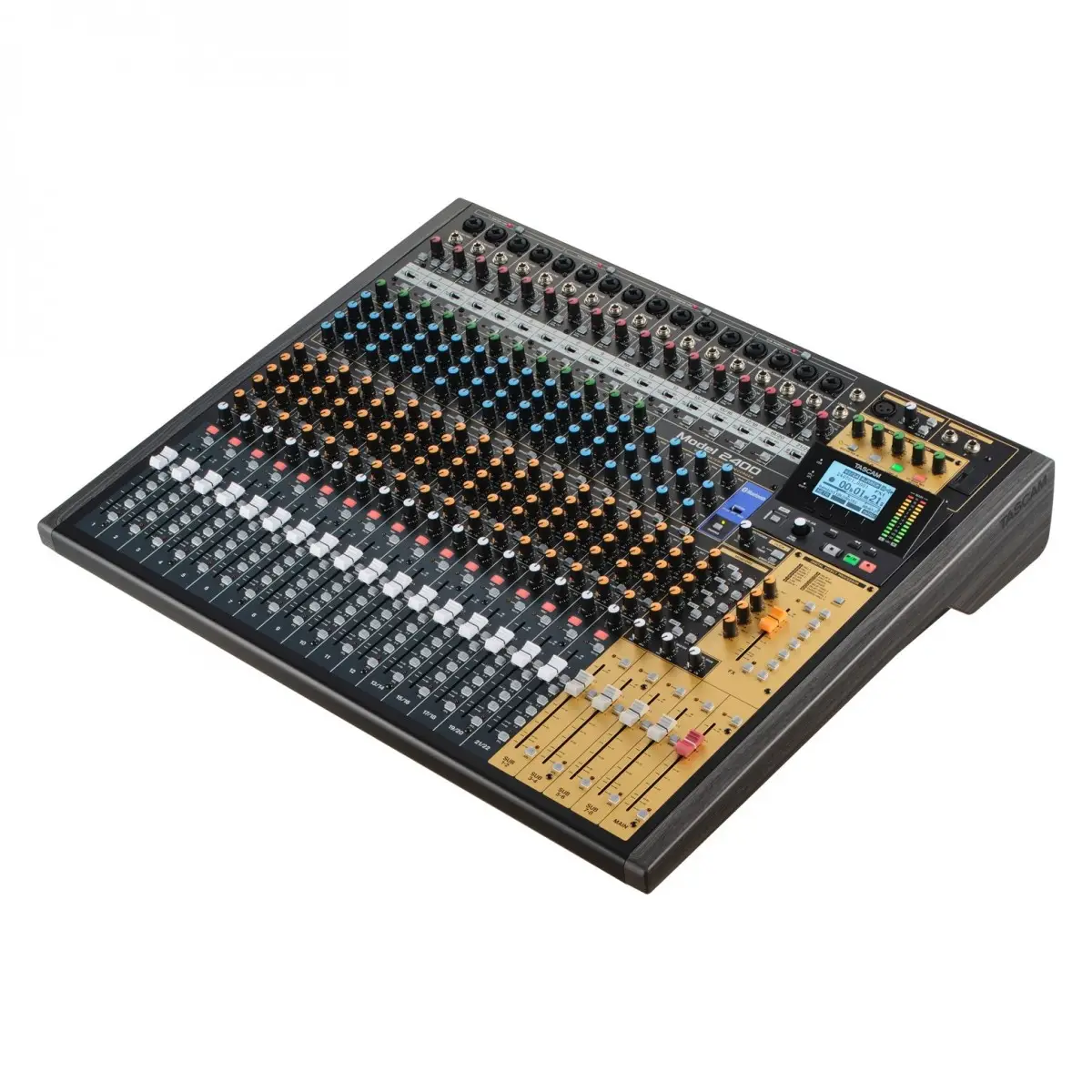

Console di mixaggio analogica con registratore multitraccia e interfaccia audio USB

• Compressione ed equalizzazione per canale per un mixaggio avanzato
• Mixer a 22 canali con capacità di registrazione a 24 tracce
• Registrazione diretta su schea SD con 24 canali
• Interfaccia audio USB a 24 ingressi/22 uscite
• 16 preamplificatori microfonici XLR con tecnologia TASCAM ultra HDDA
• Punti di inserimento sui canali 1-12 per processori ed effetti esterni
• 5 mandate Aux e 4 gruppi sub stereo per un routing flessibile
• Trasporto DAW e controllo REC READY via HUI/MCU
• Pannello impostazioni dedicato con meter ponte
• Ingresso/uscita MIDI per interfaccia MIDI USB e sincronizzazione
• Routing pre/post EQ selezionabile per la registrazione
• Compressore di canale e bypass EQ per MTR e ritorno USB
• Alimentazione Phantom (+48V) selezionabile in gruppi di 4 canali
• Filtro low-cut a 100Hz sui canali 1-12
• Equalizzatore a 3 bande con frequenza midrange sweepabile sui canali 1-12
• Fader dedicati da 100 mm per canali, gruppi secondari e L/R principale
• EQ interno a 4 bande e compressore master sul bus principale
• Funzione PFL/AFL con indicazione a LED su tutti i moduli di ingresso/uscita
• Uscite principali tramite uscite XLR bilanciate e TRS da ¼”.
• 2 uscite per cuffie e ingresso microfonico XLR talkback
• 16 effetti di qualità da studio TASCAM integrati, tra cui reverb, delay e chorus
• Bluetooth Ingresso ® che supporta i codec AAC e SBC

Specifiche tecniche

Generale

• Supporti di registrazione / File System: SD / FAT16, SDHC / FAT32, SDXC (fino a 512 GB) / exFAT
• Nota: Classe 10 o superiore
• Formato file di registrazione: WAV (BWF)
• Formato di riproduzione: WAV(BWF)
• Frequenza di campionamento: 44,1k / 48k Hz
• Profondità di quantizzazione dei bit: 16 / 24 bit
• Numero massimo di tracce di registrazione: 24 (22 canali di ingresso + 2 mix stereo)

Valori degli ingressi audio analogici

• Jack di ingresso microfonico: CH 1 – 12, 13, 15, 17, 19
• Connettori: Tipo di jack combo XLR / TRS
• XLR: 1: GND, 2: HOT, 3: COLD
• Livello massimo di ingresso: +10dBu (al livello “MIN”)
• Livello di ingresso nominale: -8dBu (al livello “MIN”)
• Livello minimo di ingresso: -58dBu (al livello “MAX”)
• Gamma di regolazione del guadagno: Da 0 a 50 dB
• Impedenza d’ingresso: 1,9kΩ (CH 1 – 12), 2,4kΩ (CH 13 – 19)
• Alimentazione Phantom: +48V *On / Off per ogni 4 canali
• Jack di linea (TRS): CH 1 – 22
• Connettori: Tipo XLR / TRS Combo Jack, Jack TRS standard da 6,3 mm (bilanciato) (Punta: HOT, Anello: COLD, Manicotto: GND)
• Livello massimo di ingresso: +22dBu
• Livello di ingresso nominale: +4dBu
• Gamma di guadagno regolabile: da -10 a +40 dB (CH 1 – 12), da -20 a +30 dB (CH 13 / 14 – 19 / 20), fisso (CH 21 / 22)
• Impedenza d’ingresso: 22kΩ (Mono), 11kΩ (stereo)
• Jack di ingresso INST (TRS) *Quando INST è attivo: CH 1 – 2
• Connettori: Jack XLR / TRS Combo, Jack TS standard da 6,3 mm equivalente (non bilanciato) (Punta: HOT, Anello: GND, Manicotto: GND)
• Livello massimo di ingresso: +19,8 dBV
• Livello di ingresso nominale: 1,8 dBV
• Gamma di regolazione del guadagno: da -10 a +40 dB
• Impedenza di ingresso: 1MΩ
• Prese Insert (TRS): CH 1 – 12
• Connettori: Jack TRS standard da 6,3 mm (sbilanciati) (punta: SEND, anello: RETURN, manicotto: GND)

Ritorno

• Livello massimo di ingresso: +18dBu
• Livello di ingresso nominale: +0dBu
• Impedenza di ingresso: 15kΩ

Invio

• Livello massimo di ingresso: +18dBu
• Livello di ingresso nominale: +0dBu
• Impedenza di ingresso: 100Ω

Prese principali di invio/ritorno (TRS)

• Principale L / R:
• Connettori: Spinotti TRS standard da 6,3 mm (sbilanciati) (punta: SEND, anello: RETURN, manicotto: GND)

Ritorno

• Livello massimo di ingresso: +18dBu
• Livello di ingresso nominale: +0dBu
• Impedenza di ingresso: 9kΩ

Invio

• Livello massimo di ingresso: +18dBu
• Livello di ingresso nominale: +0dBu
• Impedenza di ingresso: 100Ω

Jack di ingresso per microfono talkback

• Connettori: XLR-3-31 Equivalente (1: GND, 2: HOT, 3: COLD)
• Livello massimo di ingresso: -22dBu (al livello “MIN”)
• Livello minimo di ingresso: -65dBu (al livello “MAX”)
• Gamma di guadagno regolabile: 52dB
• Impedenza d’ingresso: 2,6kΩ

Valori di uscita audio analogica

Connettori dell’uscita principale L / R (bilanciata)

• Connettori: XLR 3-32 equivalente (1: GND, 2: HOT, 3: COLD)
• Livello di uscita massimo: +22dBu
• Livello di uscita nominale: +4dBu
• Impedenza di uscita: 200Ω

Uscita sala di controllo Jack L / R (pseudo-bilanciato)

• Connettori: Jack TRS standard da 6,3 mm (punta: HOT, anello: COLD, manicotto: GND)
• Livello massimo di uscita: +16dBu
• Livello di uscita nominale: -2dBu
• Impedenza di uscita: 200Ω

Uscite Aux 1 – 5 (pseudo-bilanciate) Jack

• Connettori: Jack TRS standard da 6,3 mm (punta: HOT, anello: COLD, manicotto: GND)
• Livello massimo di uscita: +16dBu
• Livello di uscita nominale: -2dBu
• Impedenza di uscita: 200Ω

Uscita secondaria 1 – 8 (pseudo-bilanciata) Jack

• Connettori: Jack TRS standard da 6,3 mm (punta: HOT, anello: COLD, manicotto: GND)
• Livello massimo di uscita: +16dBu
• Livello di uscita nominale: -2dBu
• Impedenza di uscita: 200Ω

Jack dei cuffie 1 / 2

• Connettori: Jack stereo standard da 6,3 mm
• Livello massimo di uscita: 80 mW + 80 mW (carico di 32Ω)
• Impedenza consigliata per le cuffie: da 16 a 600 Ω

Altre valutazioni

Click Uscita (pseudo-bilanciata)

• Connettori: Jack TRS standard da 6,3 mm (punta: HOT, anello: COLD, manicotto: GND)
• Nota: Uscita metronomo Click

MIDI

• Ingresso MIDI / Uscita MIDI:
• Connettori: DIN a 5 pin
• Formato: MIDI 1.0

USB

• Connettore: USB Tipo-B
• Formato di trasferimento: Classe di archiviazione di massa, Classe audio USB 2.0 (conforme alla classe USB)

Audio USB

• Frequenza di campionamento: 44,1k / 48k Hz
• Profondità di bit di quantizzazione: 24 bit
• Numero di ingressi: 24 canali *In uscita da questa unità
• Numero di uscite: 22 canali *In ingresso a questa unità

EQ dei canali di ingresso (analogico)

CH 1 – 12

• Taglio basso: 100Hz, -18dB/Oct.
• Alto: +/-15dB, frequenza di taglio 10kHz
• Picco dei medi: +/-15dB, da 100 a 8 kHz, Q 0,55 fisso
• Ripiano basso: +/-15dB, frequenza di taglio 80Hz

CH 13 – 20

• Taglio basso: 100Hz, -18dB/Oct.
• Alto ripiano: +/-15dB, frequenza di taglio 10kHz
• Picco dei medi: +/-15dB, frequenza centrale 2,5kHz, Q:055 fisso
• Ripiano basso: +/-15dB, frequenza di taglio 80Hz

Sezione Master EQ (digitale)

• Ripiano alto: +/-12dB, 1,7k – 18k Hz
• Medi alti: +/-12dB, 32 – 18k Hz, Q 0,1 – 17,31
• Medio basso: +/-12dB, 32 – 18k Hz, Q 0,1 – 17,31
• Basso di gamma: +/-12dB, 32 – 1,6k Hz

Sezione Master COMP (digitale)

• Soglia: Da -32 a 0 dB
• Rapporto: da 1:1 a ∞:1
• Attacco: da 2 a 200 ms
• Rilascio: Da 10 a 1000 ms
• Make-up: Da 0 a 20 dB

Sezione effetti incorporata

• Tipo:
  • 1: Sala 1
  • 2: Sala 2
  • 3: Sala 1
  • 4: Sala 2
  • 5: Piatto
  • 6: Studio
  • 7: Live
  • 8: Delay 1
  • 9: Delay 2
  • 10: Ping Pong
  • 11: Coro
  • 12: Flanger
  • 13: Delay + Sala 1
  • 14: Delay + Sala 2
  • 15: Coro + Sala 1
  • 16: Coro + Sala 2
• Nota: i tipi selezionati possono essere modificati e registrati nella libreria.

Interruttore a pedale

• Connettore: Jack TRS standard da 6,3 mm (punta: interruttore a pedale 2, anello: interruttore a pedale 1, manicotto: GND)

Alimentazione

• Alimentazione: CA da 100 a 240 V, 50 / 60 Hz
• Consumo di energia: 65W

Peso

• Peso: 14,0 kg

Dimensioni

• Con pannelli laterali: 680,5(L) x 132,5(A) x 568,0(P) Mm (incluse le sporgenze)
• Senza pannelli laterali: 638,5(L) x 132,5(A) x 568,0(P) Mm (Sporgenze incluse)

Temperatura di esercizio

• Temperatura di esercizio: Da 0 a 40°C

Requisiti di sistema del computer

Windows

• Sistema operativo supportato: Windows 11, Windows 10 64-Bit
• Requisiti Hardware per computer: Windows Computer con USB 2.0 (o superiore)
• Nota: Il funzionamento non è garantito utilizzando il driver TASCAM con le CPU ARM64.

Mac

• Sistema operativo supportato: macOS 14 Sonoma, macOS 13 Ventura
• Requisiti Hardware per computer: Mac con porta USB 2.0 (o superiore)

Dispositivi iOS / iPadOS

• Sistema operativo supportato: iOS 17 / iPadOS 17, iOS 16 / iPadOS 16

App Model Mixer Settings Panel

Windows

• Sistema operativo supportato: Windows 11 2023 Update (Versione 23H2), Windows 10 64-Bit 2022 Update (Versione 22H2)

Mac

• Sistema operativo supportato: macOS 14 Sonoma, macOS 13 Ventura

Dispositivi iOS / iPadOS

• Sistema operativo supportato: iOS 17 / iPadOS 17, iOS 16 / iPadOS 16

Articoli inclusi

• Modello 2400: x1
• Cavo di alimentazione: x1
• Guida all’avvio (compresa la garanzia): x1
• TASCAM Guida alla registrazione dell’ID: x1

Opzione

• AK-DC2400: Coperchio antipolvere
• RC-1F: Interruttore a pedale

Prestazioni audio

• risposta di frequenza:
  • Da 20Hz a 30kHz analogico (+0,5 / -1,0 dB, da ingresso microfono a uscita principale)
  • Da 20Hz a 20kHz Digitale via MTR (+0,5 / -1,0 dB, da ingresso microfono a uscita principale)
• Rumore residuo in uscita: -100dBu (Main Out, Main Mix Off, tutti i fader: Min)
• Rumore d’ingresso equivalente: -128dBu (canale d’ingresso Mono, Rs: 150Ω, manopola GAIN: Max, ponderato A)
• Distorsione armonica totale: 0,003% (da ingresso microfonico a uscita principale, livello di ingresso nominale, +2dBu, 1kHz, GAIN minimo)
• Crosstalk: -80dB, tra i canali (1kHz, BPF)
• Guadagno massimo:
  • 74 dB (dal microfono all’uscita principale)
  • 54 dB (dal microfono all’uscita Insert)
  • 74 dB (Mic to Sub Out)
  • 75dB (Mic to Aux 1/2 Out)
  • 24 dB (da USB/SD a uscita principale)
• Nota: EQ appiattito, PAN completamente antiorario / completamente orario, 0dBu = 0,775Vrms

Tempo di registrazione

• Formato di registrazione:
  • WAV 16-Bit / 44,1 kHz: 24 tracce: 4 ore e 10 minuti (32 GB)
  • WAV 24-Bit / 48 kHz: 24 tracce: 2 ore e 33 minuti (32 GB)
• Nota: i tempi di registrazione sopra indicati non sono tempi di registrazione continua. Si tratta dei tempi totali di registrazione per le schee SD/SDHC/SDXC.

Bluetooth

• Classe di uscita: Classe 2 (circa 10 m* di distanza di trasmissione senza ostacoli)
• Profilo supportato: A2DP
• Codec A2DP supportati: SBC, AAC
• Protezione dei contenuti A2DP supportata: SCMS-T
• Nota: la distanza di trasmissione è una stima. La distanza di trasmissione può variare a seconda dell’ambiente circostante e delle condizioni delle onde radio.

Sistema operativo supportato

• Windows: Windows 10 64-Bit Aggiornamento 2022 (versione 22H2), Windows 11 Aggiornamento 2023 (versione 23H2)
• Mac: macOS Sonoma, macOS Ventura
• iOS: iPadOS 17, iOS 17, iOS 16, iPadOS 16
