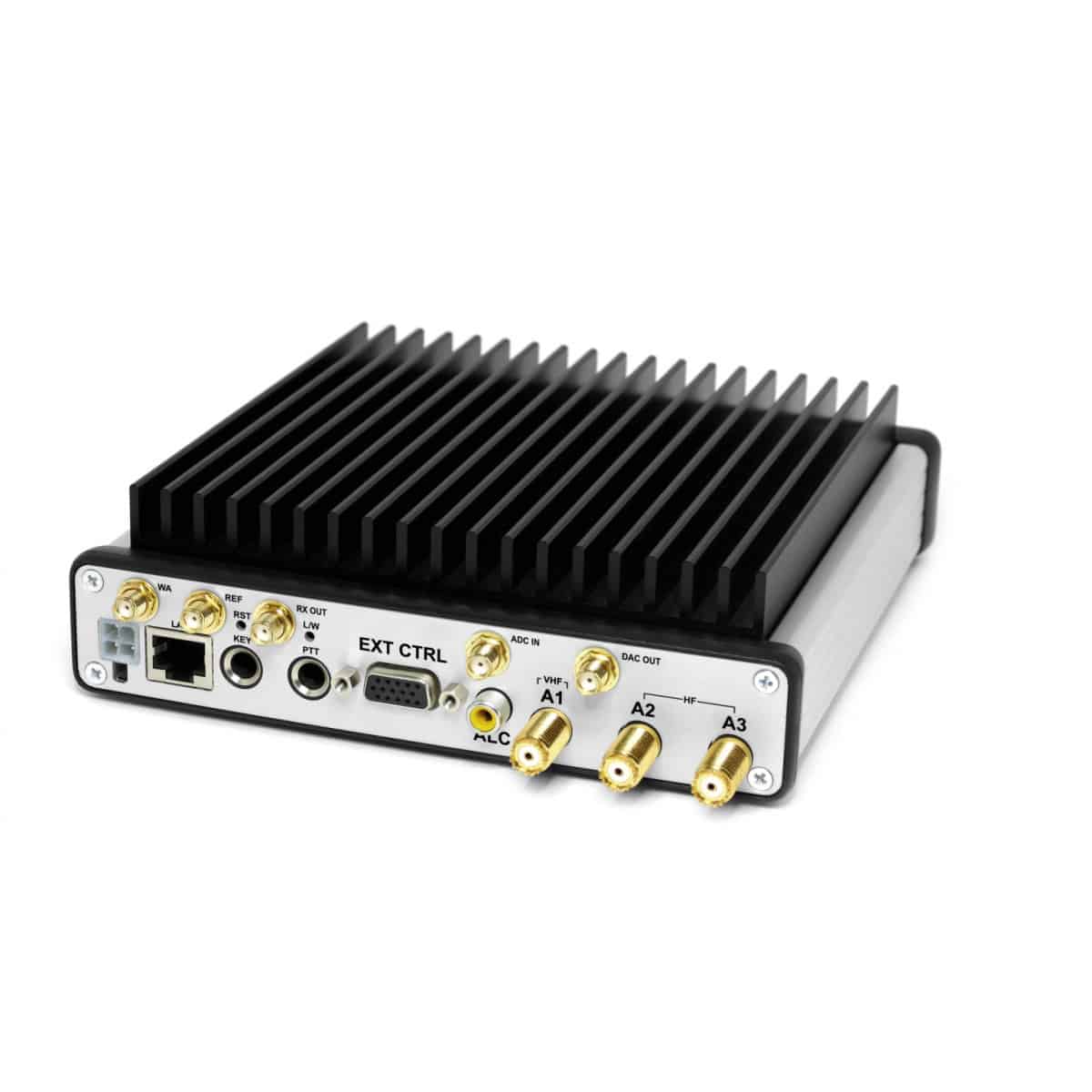

SunSDR2 PRO Ricetrasmettitore con digitalizzazione diretta e sintesi diretta del segnale
Il ricetrasmettitore SunSDR2 PRO è stato progettato per il funzionamento avanzato su bande HF e VHF, anche l’operatore più esigente sarà sorpreso dalle sue capacità. L’hardware moderno insieme al software ExpertSDR2 rende questo ricetrasmettitore SDR ad alte prestazioni la stazione base perfetta e allo stesso tempo perfettamente adatto per le operazioni sul campo.
Principali capacità
- Percorso RX indipendente basato sull’architettura DDC (Direct Down-Conversion)
- Percorso TX indipendente basato sull’architettura DUC (Direct Up-Conversion)
- 2 software RX + SubRX per ciascuno di essi ( 4 slice in totale ) + banda larga indipendente fino a 80 MHz
- Operazione di controllo remoto , utilizzandola, si collega PTT e chiave CW al pannello E-Coder. Microfono ed E-Coder sono collegati al PC configurato in remoto
- Interfaccia TCI per una connessione continua con software di terze parti, l’elenco dei software con supporto TCI
- Il modulo di elaborazione TX professionale offre la capacità di sintonizzazione più avanzata per le operazioni vocali
- Connettore ExtCTRL per controllare dispositivi esterni con 8 potenti chiavi con open collector
- Connettore ALC per amplificatori di potenza esterni *
- Supporta l’uso di VHF transverter **
- Un’opportunità per utilizzare il ricetrasmettitore come generatore di segnale tramite connettore DAC OUT (connettore SMA)
- Un’opportunità per utilizzare i filtri esterni nel mezzo del percorso RF, utilizzando ADC IN e RX OUT (connettore SMA)
- Piccolo ritardo in modalità CW (circa 10 ms )
- Ingresso per oscillatore di riferimento esterno 10 MHz
- Un’opportunità per utilizzare il ricetrasmettitore in modalità SO2V
- Modalità full duplex o half duplex ***
- Interruttore dell’antenna con 2 connettori per antenna HF e connettore per antenna VHF separato (connettori Mini UHF)
- Misuratore di potenza interno per bande HF e VHF e misuratore di SWR per banda HF
- L’ interfaccia LAN Ethernet fornisce una connessione rapida e affidabile al PC
* ** *** Queste funzioni sono supportate dall’hardware del ricetrasmettitore, ma non sono implementate nel software ExpertSDR2 . Saranno supportati nelle future versioni del software ExpertSDR2.
Requisiti minimi di sistema ExpertSDR2:
- CPU Intel Core i3 o Core i5 a 2 o 4 core;
- 8 GB di RAM;
- 40 GB di spazio libero su HDD / SSD per ExpertSDR2 e programmi accompagnati;
- Monitor da 17 ‘o più grande;
- scheda video con OpenGL 1.5 o versione successiva;
Il software ExpertSDR2 supporta Windows 7-10 a 32/64 bit, Linux (Ubuntu / Kubuntu 18.04 x64) e macOS 10.14 Mojave e versioni successive.
Configurazione del ricetrasmettitore SunSDR2 PRO
- Ricetrasmettitore SunSDR2 PRO
- Cavo LAN per connessione a una rete locale (1,8 m)
- Cavo di alimentazione per il collegamento a un alimentatore (2m)
- Adattatori audio da JACK 6,3 mm a JACK 3,5 mm (2 pezzi)
- Cavo RF Mini UHF – HF ( PL259 ) 1Ft (0,3 m 1 pz.)
I principali miglioramenti di SunSDR2 PRO rispetto a SunSDR2
- ADC ad alta velocità LTC2209 invece di LTM9001CV-BA, di conseguenza, il ricetrasmettitore ha una gamma dinamica più elevata – 129 … 130 dB invece di 118-120 dB in SunSDR2. Ti consente di lavorare con il preamplificatore abilitato +10 dB insieme a potenti stazioni АМ all’interno della larghezza di banda dei filtri di ottava, che è molto importante per 20M, 17M, 15M, con basso livello di rumore aereo e buona propagazione. Il ricevitore è quasi impossibile da sovraccaricare.
- Gli LPF nell’amplificatore di potenza sono stati aumentati al 5 ° ordine, anziché al 3 °.
- Interruttore dell’antenna migliorato, connettori inattivi in cortocircuito sul case. Elimina la diafonia dalle antenne HF mentre si lavora sulla banda VHF e viceversa.
- I connettori dell’antenna BNC sono stati sostituiti con mini-UHF più affidabili.
- Protezione HF crosstalk migliorata su tutti i connettori: PTT, CW, MIC.
- Aggiunta protezione diodi alle chiavi ExtCTRL. L’uscita di tensione +12 … + 15 V ora passa tramite fusibile da 1 À e protezione da inversione di polarità sul connettore ExtCTRL anziché 5 V.
- Dissipatore di calore migliorato – è un singolo dettaglio invece della costruzione multistrato come prima.
- Scheda PCB migliorata: i transistor e il percorso VHF vengono posizionati nello spazio PCB con le uscite più brevi. Struttura PCB migliorata, strati aggiunti da 4 a 6.
- E molti altri piccoli miglioramenti.
Il ricetrasmettitore SunSDR2 PRO è ottimizzato per la produzione di massa con miglioramenti, che sono stati implementati dopo 5 anni di produzione e uso intensivo del SunSDR2.
Informazioni aggiuntive
EAN | 8670000860441 |
---|
