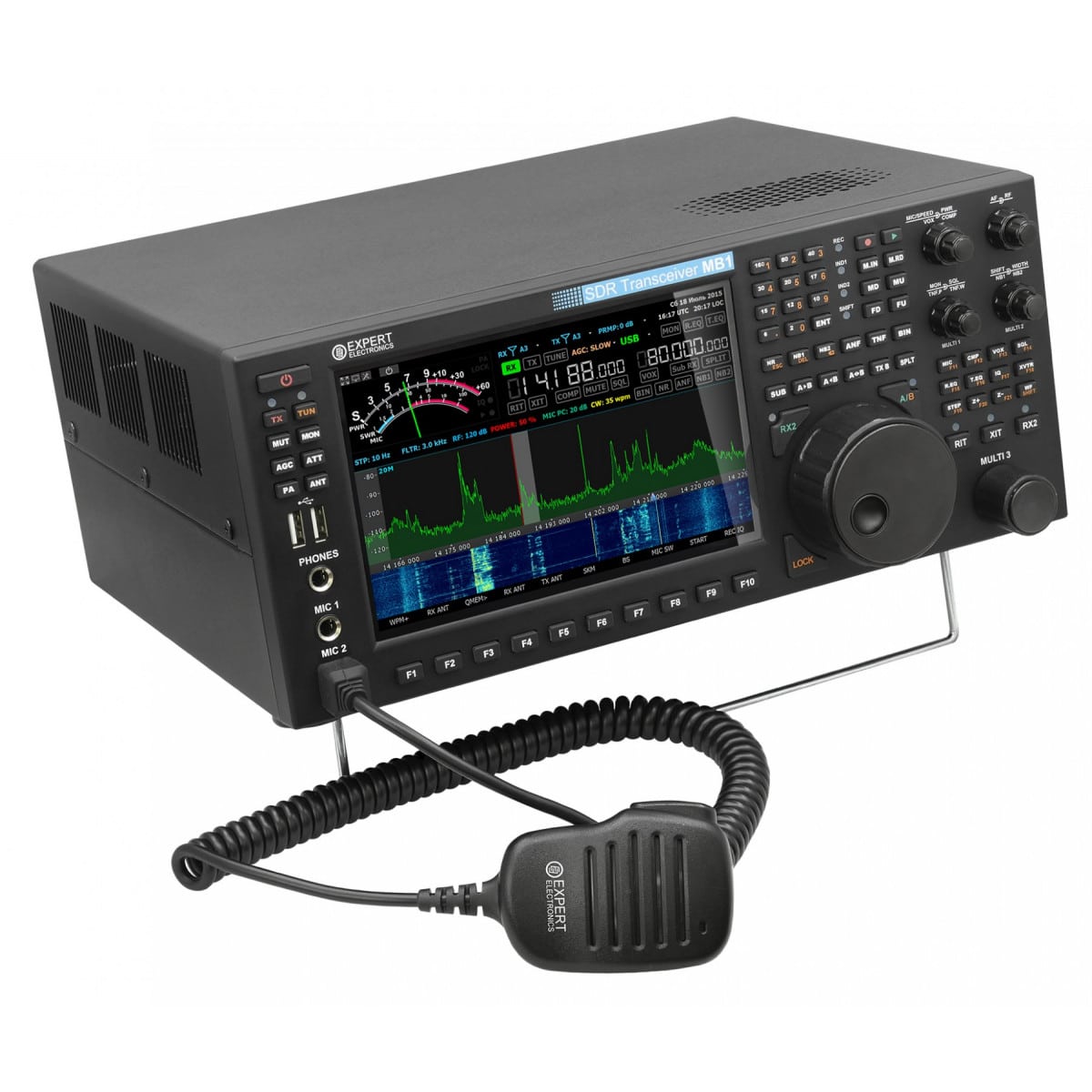

Il ricetrasmettitore MB1 DUC / DDC è una nuova generazione di radioamatori. Il ricetrasmettitore combina un design classico e accumulato molti decenni, con il DDC / SDR-tecnologie più avanzate – DUC conversione diretta e sintesi di segnali radio e il computer completo moderno con un processore Intel Core i5. L’operatore riceve una workstation completamente funzionale in un caso, che viene avviato premendo semplicemente un pulsante. Tutte le connessioni può essere fatto con l’aiuto di cavi audio virtuali e porte COM, il collegamento del secondo monitor, mouse, tastiera e anche per controllare la radio piacevole da manopole e pulsanti sul pannello frontale del ricetrasmettitore.

Molti radioamatori utilizzano il loro PC con il ricetrasmettitore comune. Il collegamento tra i due dispositivi viene effettuata secondo le preferenze dell’utente. Qualcuno si collega interfacce USB addizionali, il cablaggio di qualcun saldatura. Quando sembra che vi sia una domanda per andare alla stazione contest con la stazione di lavoro sintonizzata, spostamento delle attrezzature diventa un grosso problema. In tal caso è desiderabile avere tutto in un compatto ricetrasmettitore box.The SDR MB1 risolve questo problema molto problema!

ATU a Parte

Opportunità

• Usi ADC con frequenza di campionamento di 160 MHz e 16 bit di risoluzione
• Due indipendenti ricevono i canali con larghezza di banda di 312 kHz
• Stazioni di aria Record con la larghezza di banda fino a 312 kHz e la possibilità di riprodurre in un secondo momento
• Possibilità di ricevere in zone di Nyquist fino a 800 MHz (necessario impostare ulteriori filtri esterni)
• Vista larga banda fino a 80 MHz
• DAC audio di alta qualità con il bit di precisione 24 fro decrescenti ritardi di segnale
• IPS “Display qualitativa 7 con risoluzione di 1280×800 la
• Connettore per il controllo di dispositivi esterni, 8 interruttori a transistor programmabili
• Interfaccia con il PC – rete locale 100 Mbps
• 220V di tensione di alimentazione, il consumo di corrente fino a 1,5 A
• Ingresso dell’oscillatore riferimento esterno con la frequenza di 10 MHz
• Dimensioni ridotte e peso leggero, rispettivamente,
• Software ExpertSDR2 in due varianti, per desktop e per monoblocco
• Possibilità di impostare qualsiasi altro software per l’utente

Caratteristiche principali

• Indipendente ricevere il percorso di conversione con Digital (DDC)
• Отдельный независимый передающий тракт, построенный по принципу прямого цифрового синтеза сигналов (DUC)
• Indipendente percorso di trasmissione indipendente con Digital Up Conversion (DUC)
• Full duplex o half duplex * modalità
• Работа полным дуплексом или полудуплексом *
• Due canali indipendenti di ricezione con larghezza di banda fino a 312 kHz e due sub-ricevitori in ciascun canale.
• Commutatore d’antenna per antenne HF due
• Connettore per il controllo di dispositivi esterni, 7 interruttori potenti con collettore aperto
• Connettore per collegare l’antenna mobile 9310 da Stealth Telecom
• Unità sintonizzatore automatico per banda HF: Disponibile in opzione
• Ingresso ALC per il collegamento di amplificatore esterno
• Quattro uscite programmabili PTT per il controllo esterno indipendente PA
• Porta COM per il collegamento di dispositivi esterni (amplificatori di potenza, rotatori, PC ecc esterno)
• Possibilità di inserire il BPF in HF frontend via RX IN e RX OUT
• Filtri passa banda suboctave embedded
• Opportunità di connettersi VHF transverter
• Utilizzando ricetrasmettitore come ricevitore per misurazioni
• Utilizzando ricetrasmettitore come un generatore di segnale (uscita OUT DAC)
• La sincronizzazione di frequenza da 10 MHz oscillatore di riferimento
• Molto piccolo ritardo nel modo CW (circa 10 msec)
• Possibilità di utilizzare il ricetrasmettitore in modalità SO2R
• Opportunità di telecomando. PTT interruttore a pedale e tasto CW sono collegati al pannello di controllo di SDR-E-Coder. Auricolare e il pannello E-Coder sono collegati al PC remoto.

La modalità full duplex è supportata da hardware del ricetrasmettitore, ma non è ancora finito software. Questa modalità sarà supportato nelle prossime release del programma ExpertSDR2.

MB1 ha anche un computer completo scala sulla base del processore Intel Core i5, che fornisce le seguenti opportunità:

• Installare il software di comunicazione digitali
• Software da contest e riviste
• Collegare due Skimmers CW a due canali di ricezione indipendenti su diverse bande
• Possibilità di collegare ricetrasmettitore ad LAN o WAN Internet
• Lavora con browser internet, gruppi internet e altre opportunità (e-mail, Skype, ICQ, TV, ecc) collegato con Internet
• Visualizzazione e ascolto di file audio e video
• Guardare la TV via ricevitori USB-TV
• Possibilità di collegare display esterno, mouse e tastiera
• E molte altre opportunità limitate solo dalla vostra fantasia. Tutto ciò all’interno di un ricetrasmettitore MB1

I parametri del PC embedded

• Scheda madre di sottile Mini-ITX Fattore di forma
• CPU Intel Core i5 3.0GHz
• RAM 8GB
• Unità disco SSD, 128GB

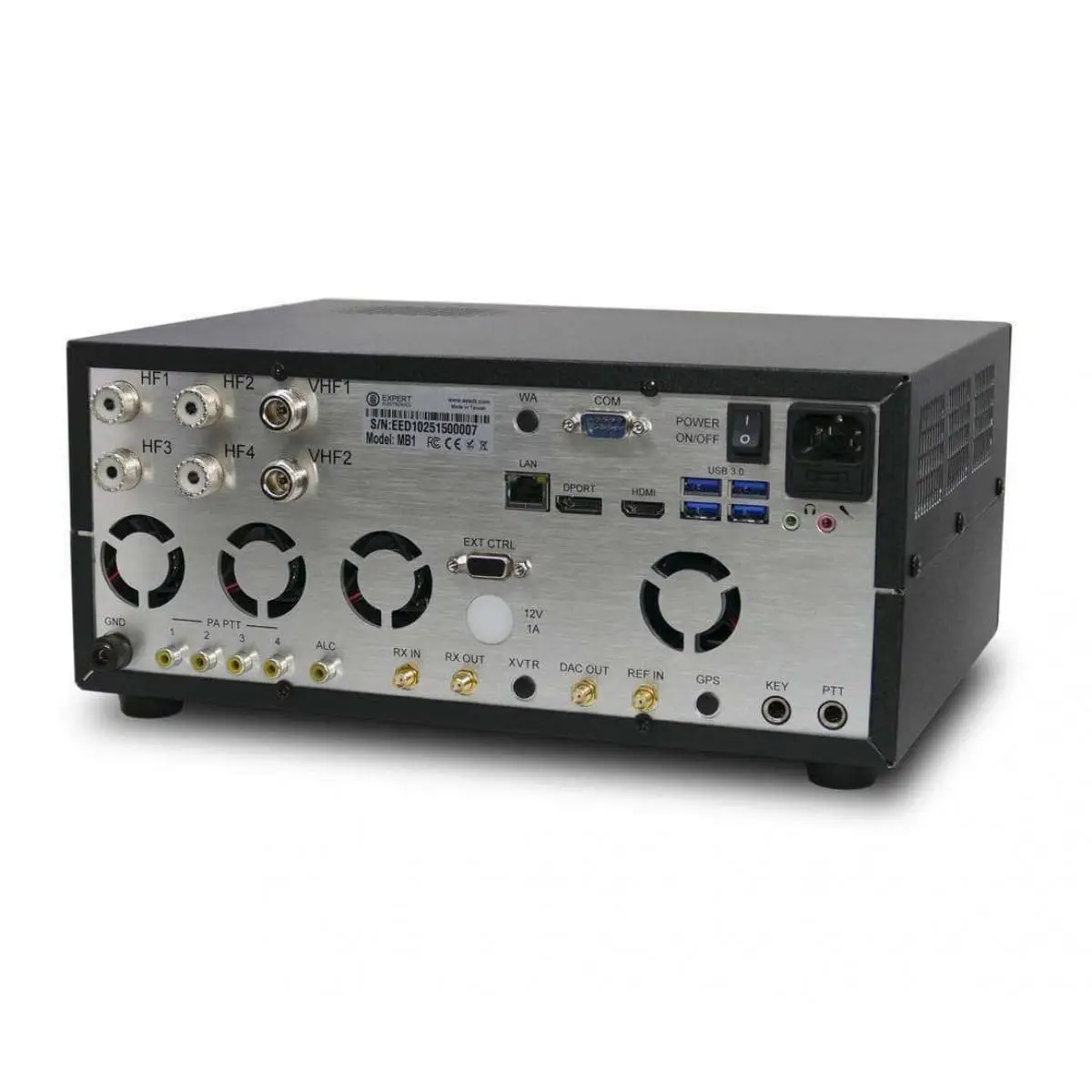

• 4 porte USB3.0 sul pannello posteriore e di 2 porte USB 2.0 sul pannello frontale del ricevitore
• HDMI e DPORT per il collegamento di monitor esterni
• LAN connettore 1Gb


Campo di applicazione

• Tutte le funzioni di radioamatore ricetrasmettitore
• Cellulare contest-station
• Punto di ricevimento a distanza per le gare e le altre applicazioni
• Analizzatore di spettro con la larghezza di banda fino a 80MHz
• Lavorare con i programmi esterni di tipi di connessione digitali, skimmer CW, ecc #

Diagramma a blocchi

Transceiver MB1 set

Ricetrasmettitore può avere opzioni aggiuntive: Sintonizzatore Unità automatica interna (ATU) per far concordare le antenne con 50 Ohm di impedenza di uscita ricetrasmettitori, unità WLAN integrato per collegare il ricetrasmettitore LAN tramite WLAN interfaccia wireless.

Base set completo:

• MB1 ricetrasmettitore

Nota: Sintonizzatore unità automatica non è installato nel ricetrasmettitore

• LAN-cavo per la connessione alla LAN esterna
• Cavo di alimentazione per il collegamento del ricetrasmettitore alla rete AC
• Due adattatori Jack Audio da 6,3 mm a 3.5 mm jack per il collegamento della cuffia al ricetrasmettitore
• CD-disco con software ExpertSDR2. (Il software può essere scaricato anche dal nostro sito)

I ncluso nella spedizione MB-1-ATU

• MB-1 con costruito in sintonizzatore di antenna
• cavo LAN
• Cavo di alimentazione 240V suppl ADC
• spina telefono 6,3 millimetri / 3.5mm adattatore audio
• CD-ROM con software ExpertSDR2
