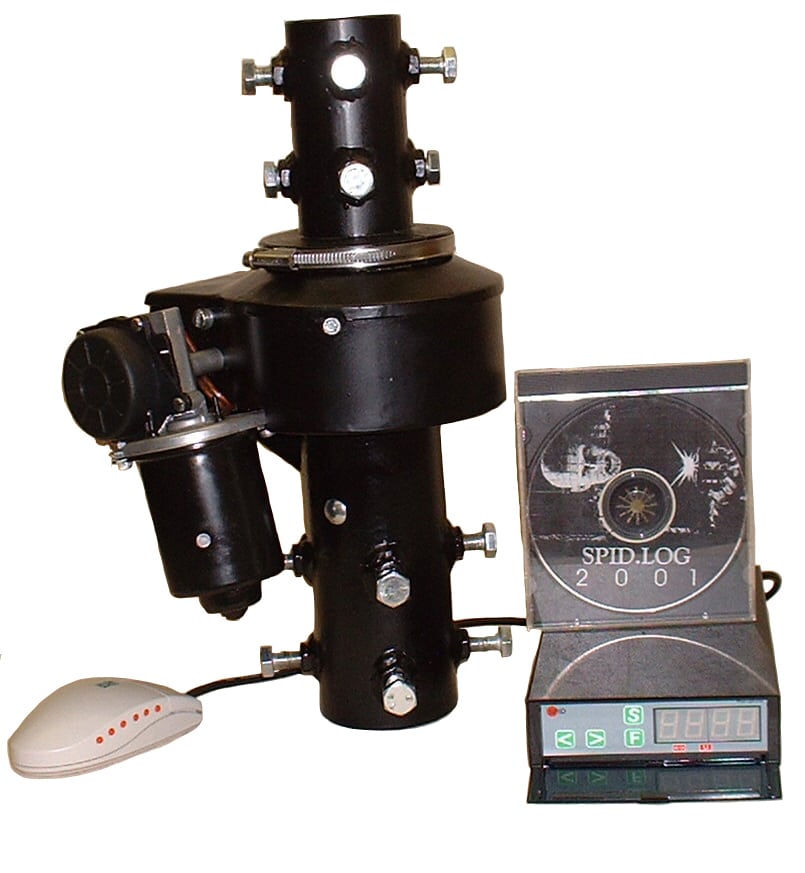

Rotori d’antenna SPID NUOVA GENERAZIONE

I rotori della SPID sono di uso medio pesante della stessa classe di quelli della HyGain tipo TailTwister o della Yaesu tipo G-1000/2800DXC me con caratteristiche digitali avanzate. La complessità meccanica e’ ridotta al minimo utilizzando un sistema a doppio cuscinetto. La lettura della posizione e’ acquisita da un solido reed switch magnetico,cge da una risoluzione di 1 grado.

Il controller e’ complementato da parecchie caratteristiche, incluso la lettura digitale, controllo software control e una interfaccia integrata per il pc (USB).E’ in gradi di emulare i rotori Hy-Gain, Yaesu e Orion , ed e’ compatibile con quasi tutti i software. Le caratteristiche dek Controller lo rendono facilmente upgradabile con una plug-in PROM.

I Rotori richiedono una alimentazione esterna di 12… 24V DC, e’ anche possibile alimentarlo a 12V per eventuali usi portatili con una ridotta fora di torsione e un maggior periodo di rotazione.

La forza di torsione ‘ circa 350Nm (3,200 lb-inch),con alimentazione a 24 .E’ sensibilmente maggiore di qualunque altro rotore della stessa classe e dell’ stesso range di prezzo.

I rotori BIG-RAK e BIG-RAS sono caratterizzati dall’avere una coppia di rotazione e di freno molto elevata e sono pensati per l’utilizzo con grandi sistemi di antenne.

Grazie alla doppia vite senza fine e allo stesso sensore magnetico dei modelli RAK/RAS, la versione BIG ha la stessa risoluzione di 1°.

Il nuovo rotore compatto RAU è pensato per sistemi di antenna più piccoli per VHF e microonde.

Specifiche generali

Rotori

• Basso voltaggio – motore ad alta forza di torsione 24VDC (o 12VDC)
• versione a 24/12 volt con torsione (RAK/RAS): 366/166 Nm
• versione a 24/12 volt con torsione (BIG-RAK/BIG-RAS): 583/903 Nm
• versione a 24/12V rotazione di 360 gradi , periodo di rotazione: 60/120 sec.
• azione silenziosa e potente di autofrenatura con doppia riduzione
• Usa cavi poco costosi a 4 conduttori
• tecnologia a sensori di commutazione sigillati per la massima affidabilità e resistenti all’ambiente
• Definizione di 1 grado- stretta tolleranza per un minimo gioco
• Operatività possibile a bassa tensione con alimentazione a 12 volt (tipicamente 2-5 amps), ideale per il campeggio, spedizioni DX, e VHF/UHF
• Dimensionati per grandi carichi se montati su un traliccio
• Progettati per montaggi su mast da 50mm (2″)
• Disponibili anche set di adattamento per essere adattati ad altre piattaforme di rotore
• Il cavo coassiale può passare nel centro del rotore , prevenendo cosi rotture o danneggiamenti del cavo.

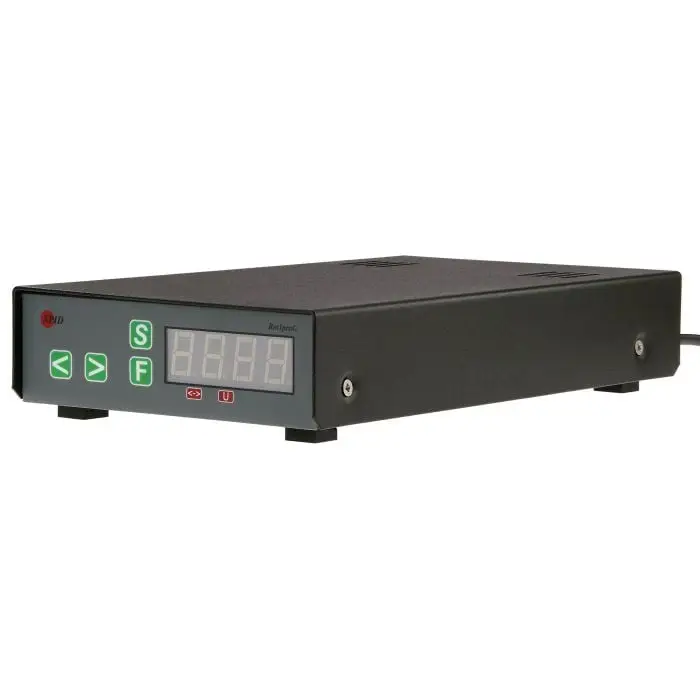

Controller

• Manuali, Automatici, Scanning, e Programmabili
• Lettura digitale con 1 grado di risoluzione
• Largo display facile a leggersi a Led verdi

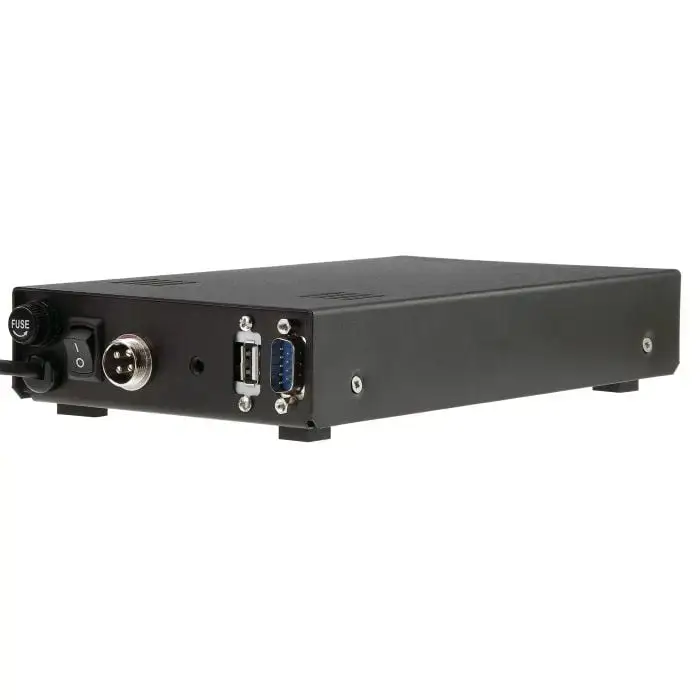

• Interfaccia a computer incluso cavo seriale ,con modi di emulazione della Hygain, Yaesu e Orion
• Puo’ essere resettato a zero in qualunque posizione per correggere errori di installazione o slittamenti dell’antenna
• Generous overtravel (±180°) with electronic limits
• Programmable limits ideal for side mount applications
• Small front panel to simplify stacking several units takes up less valuable space
• Optional mouse control with 6 user programmable presets

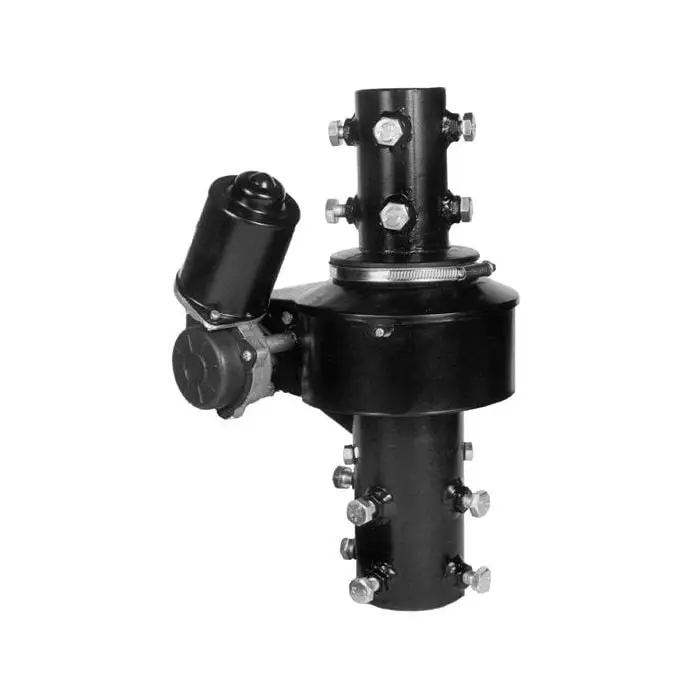

Rotori orizzontali RAK / BigRAK / RAU

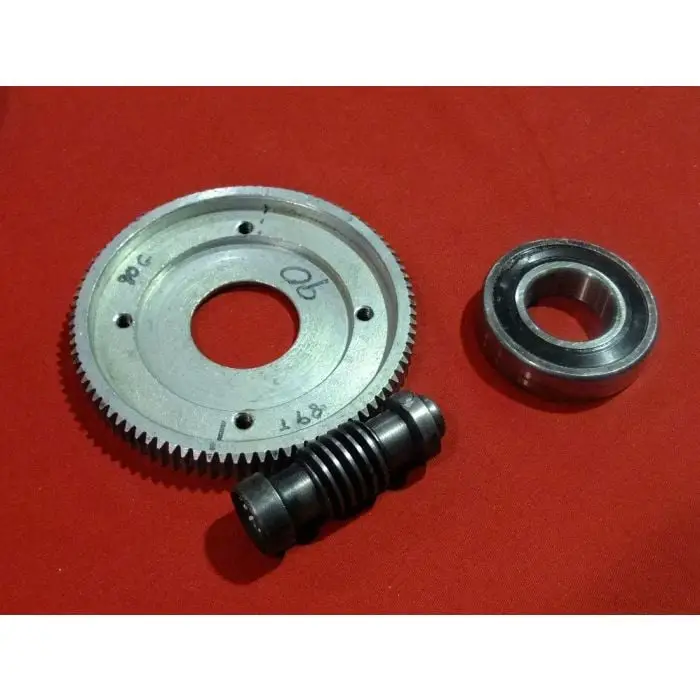

Applicabile per semplici installazioni come per le yagi o altre pesanti antenne per onde corte.Le parti meccaniche sono meccanismi dentati fatti di acciaio (come mostrato in figura) ,che garantiscono un lungo e continuato lavoroe alta affidabilita’.Il vantaggio e’ che possono essere allineati eliminando gli slittamenti che possono comparire dopo un lungo periodo d’uso.Le superfici sono trattate con vernici anti corrosione.

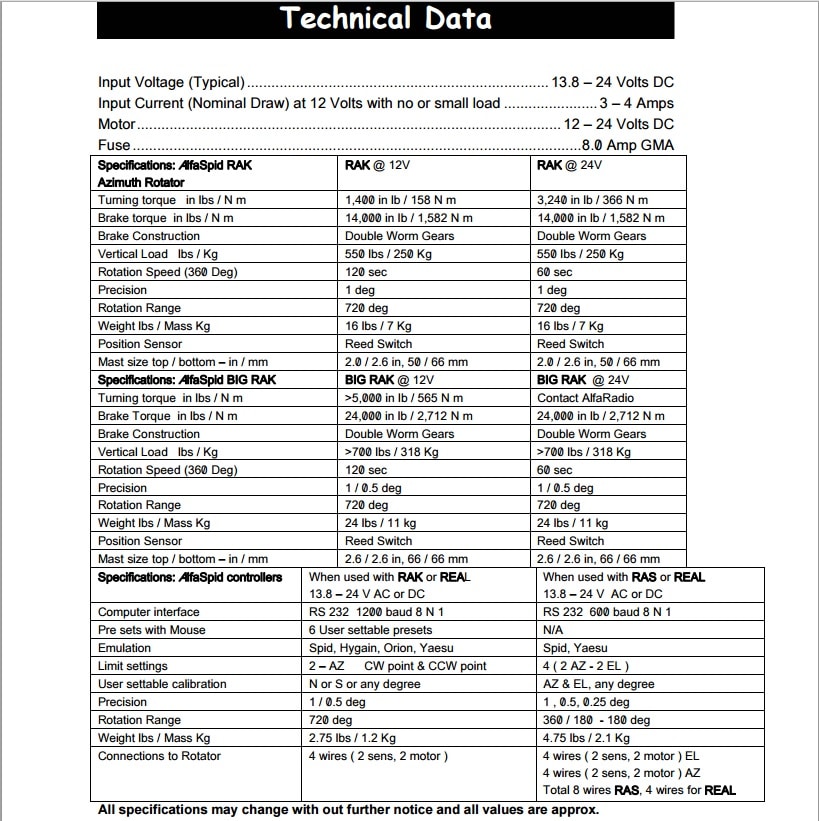

Dati tecnici

	RAU	RAK	BigRAK
Forza di torsione massima [Nm]	130	158 – 366 [1]	566 – >904 [1]
Forza die Freni [Nm]		1582	2712
Freni	Double Worm Gear
Carico verticale massimo [kg]	30	250	318
Periodo di rotazione [sec]	60	120 – 60 [1]
Precisione [°]	1	1	1/0.5
Angolo di rotazione [°]	720	720	720
Peso [kg]	5.7	7	11
Segnali di posizione	Contatto ‘Reed’
Max. diametro di tubo basso [mm]	50	50	66
Max. diametro di tubo sopra [mm]	50	66	66

[1] Forza di torsione massima e periodo die rotazione dipendente di tensione (12 – 24 V).
