L’analizzatore è progettato per misurare SWR (rapporto d’onda stazionaria), perdita di ritorno, nonché altri parametri dei sistemi di cavi e antenne nella gamma da 100 kHz a 230 MHz.

Piccolo, Maneggevole e Potente.

Le seguenti attività possono essere facilmente eseguite utilizzando questo analizzatore:

• Check-out rapido di un’antenna sul campo o in condizioni fisse.
• Sintonizzazione di un’antenna sulla risonanza.
• Confronto delle caratteristiche di un’antenna prima e dopo un evento specifico (pioggia, uragano, ecc.).
• Capacità di misura o induttanza di carichi reattivi.

• Specifiche tecniche

  Gamma di frequenza: da 0,1 a 230 MHz
  Immissione di frequenza: risoluzione da 1 KHz
  Misura per sistemi da 25, 50, 75, 100, 150, 200, 300, 450 e 600-Ohm
  Campo di misura SWR: da 1 a 100 in modalità numerica, da 1 a 10 nelle modalità cartografica
  R e X range: 0… 10000, -10000… 10000
  Modalità di visualizzazione:

  • SWR, perdita di ritorno, R, X, Z, L, C, magnitudine e angolo di fase a singola frequenza.
  • Grafico SWR, 100 punti.
  • Grafico SWR su bande HAM fisse per regioni IARU, 100 punti.
  • Modalità Multé: per controllare prontamente l’antenna multibanda.

  Uscita RF:

  • Tipo di connettore: UHF (SO-239).
  • Forma del segnale di uscita: quadrata, da 0,1 a 230 MHz.
  • Potenza in uscita: -10 dBm (con carico di 50 Ohm).

  Energia:

  • Una batteria agli ioni di litio da 3,7 V, tipo 18650
  • Quando l’analizzatore è collegato a un PC o un adattatore CC con presa USB, prende energia da queste fonti

  Interfaccia:

  • Display e-paper monocromatico 200 × 200
  • Tasti 2 × 3 sulla tastiera impermeabile
  • Menu inglesi e schermate di aiuto
  • Connessione USB a un personal computer

  Bluetooth: v.4.2 BLE Modalità singola, Classe B
  Dimensioni: 185 mm x 40 mm x 33 mm (7,3 in x 1,6 in x 1,3 in)
  Temperatura di funzionamento: 0… 40 ° C (32… 104 ° F)
  Peso: 185 g (6,5 Oz) con batteria
  Garanzia: 2 anni
  GTIN-13: 4820185420259

  RigExpert Stick è prodotto in Ucraina.

  * Tutte le specifiche sono soggette a modifiche senza preavviso o obbligo.

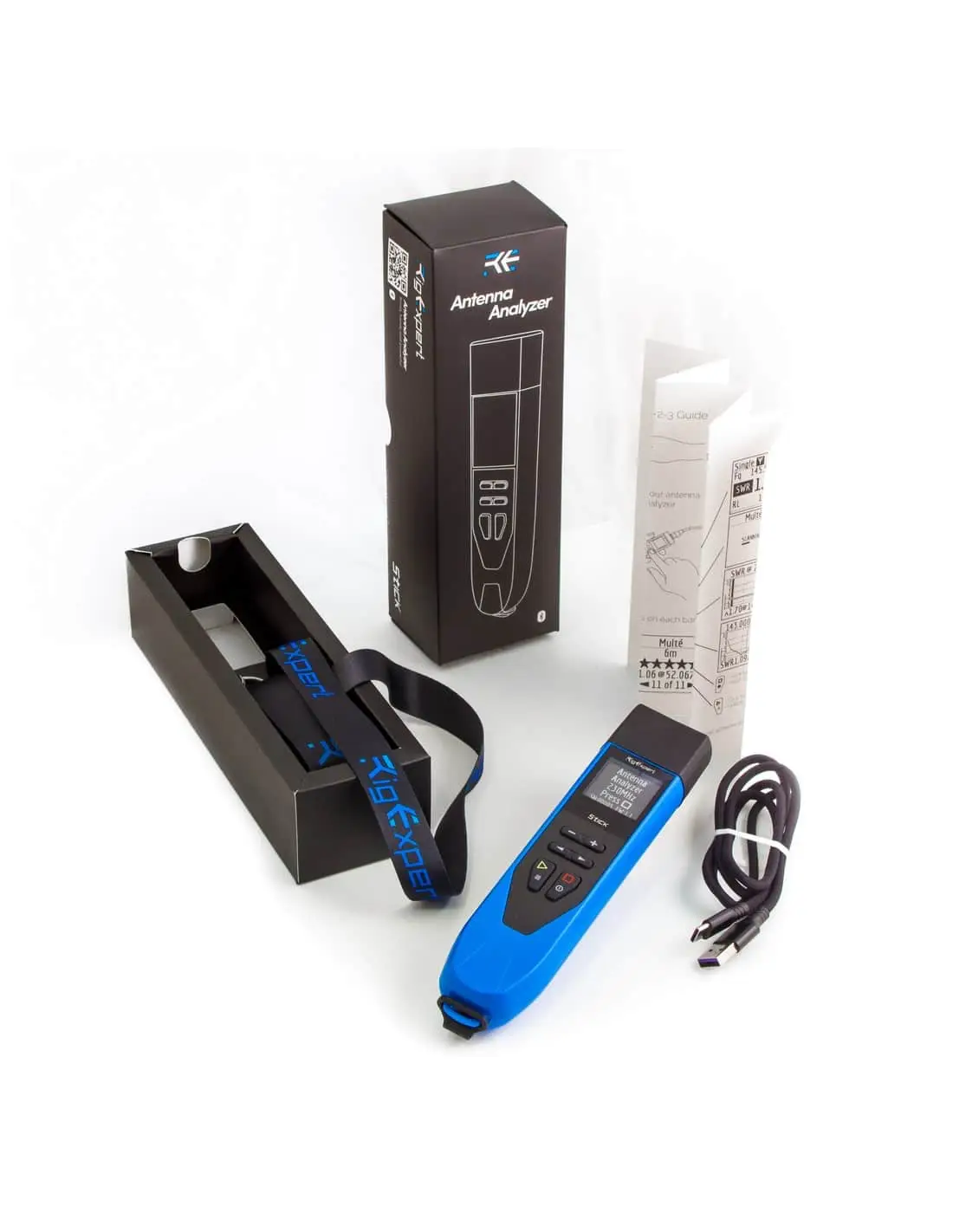

  Dentro la scatola

  • Analizzatore di antenna RigExpert Stick 230 (con una batteria agli ioni di litio tipo 18650)
  • Guida Rapida
  • tracolla
  • cavo USB
