Il PTRX-7300 estende l`IC-7300 di un’uscita IF. Questa uscita consente di collegare un secondo ricevitore (SDR) parallelo all’IC-7300 e visualizzarne lo spettro su un ampio schermo del PC. Il vantaggio: il preamplificatore e il prefiltro Icom vengono utilizzati due volte e il ricetrasmettitore passa automaticamente tra trasmissione e ricezione, la cosa migliore è: questo adattatore panoramico è molto facile da installare e se necessario altrettanto facile da rimuovere e non necessita nessuna saldatura. Tutti i cavi necessari per l’installazione sono inclusi, l’installazione è descritta dettagliata e con foto.

Un adattatore panorama per IC-7300? Ma perché mi domando io, ma l’IC-7300 non ha un display così bello con spettro panoramico ? Si, ma purtroppo l’IC-7300 non ha nessuna uscita per un display esterno. Il PTRX-7300 offre qualcosa di più : un’uscita IF alla quale è possibile collegare qualsiasi ricevitore SDR, quindi l`utilizzo dell’IC-7300 ha una `nuova dimensione.

Altre soluzioni per aggiungere un’uscita RX a un ricetrasmettitore e` semplicemente collegare l`uscita del segnale senza preoccuparsi del valore dell’impedenza. Di solito viene utilizzato un semplice divisore di potenza questo attenua il livello del segnale ricevuto fino a 3 dB ma non e così con il PTRX-7300! Grazie a questo progetto la presa di collegamento del segnale IF è ad alta impedenza e quindi non fa nessun effetto al ricevitore IC-7300, il livello di ricezione rimane lo stesso. E nel caso della trasmissione, l’attenuazione è alta,in genere migliore di 60 dB, questo garantisce che il ricevitore SDR collegato non possa ricevere alcuna RF.

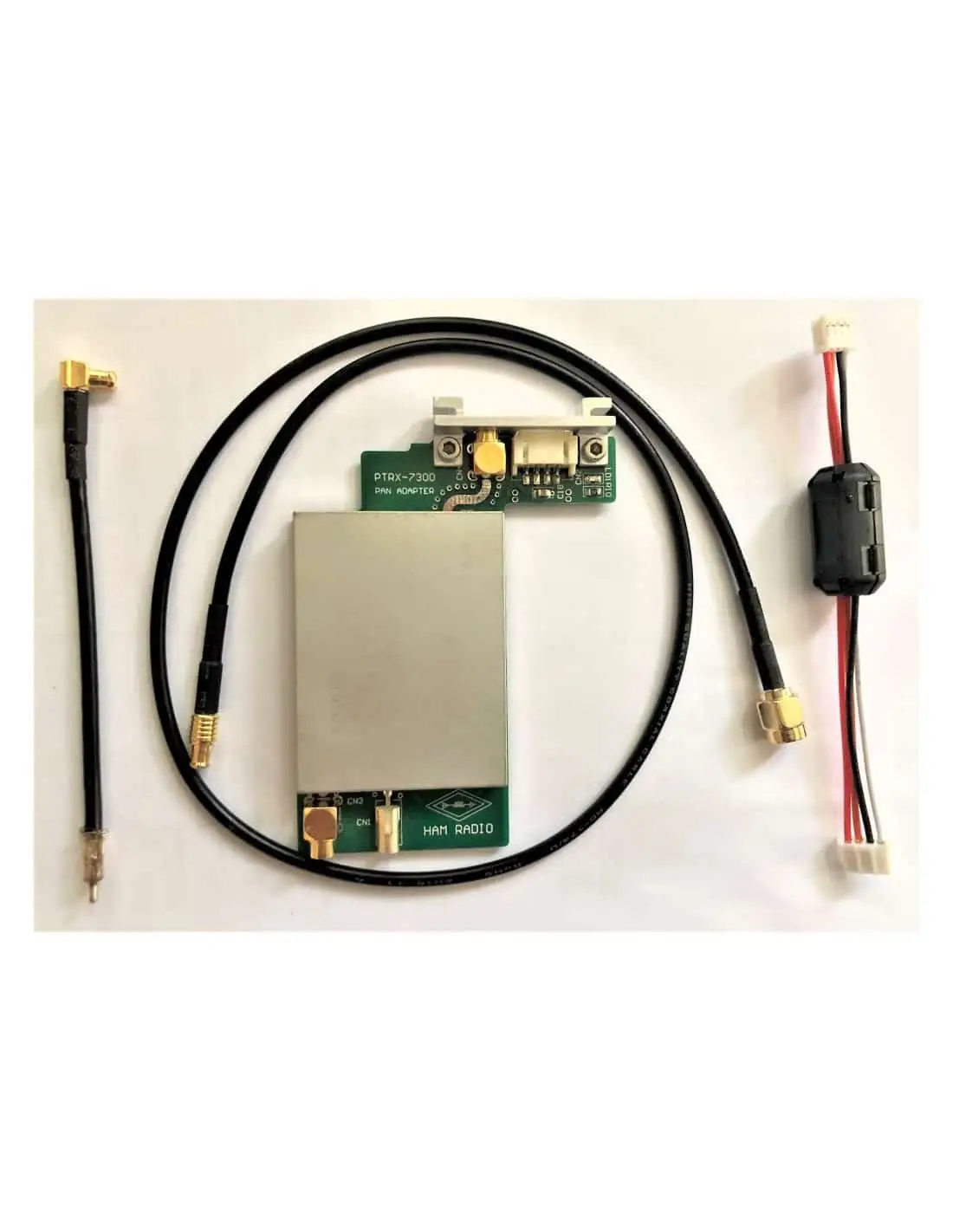

La scheda PTRX-7300 con produzione professionale e dotata di componenti di alta qualità. Al posto della presa “ TUNER “ dell’IC-7300 abbiamo utilizzato un angolo di alluminio questo viene montato con i cavi forniti. L’uscita IF è meccanicamente molto stabile con poca appariscenza e senza modifiche permanenti al ricetrasmettitore Icom. Il segnale RF viene fatto passare attraverso un connettore esistente sul circuito; anche qui nessuna saldatura. L’alimentazione dell’amplificatore del PTRX-7300 è fornita dal connettore Tuner. Il consumo di corrente è di soli 30 mA, lasciando abbastanza energia per un accordatore di antenna esterno. L’installazione richiede solo pochi minuti.

Con l’adattatore panoramico PTRX-7300 hai adesso la possibilità di collegare alla nuova uscita qualsiasi ricevitore SDR ad esempio DXpatrol, Airspy, Airspy HF+ or a Colibri SDR o altri e utilizzare il software di controllo di SDR ad esempio HDSDR, SDR-Radio, SDR # o SDR-Uno. Con un altro software OmniRig, hai la possibilità del controllo CAT dell’IC-7300. Ciò consente al ricetrasmettitore di essere controllato dallo spettro panoramico del programma SDR e visualizzare sempre la frequenza esatta. Tutto questo mentre il ricetrasmettitore Icom con tutte le sue funzioni rimane lo stesso di prima. Quindi hai il meglio di entrambi i mondi: il controllo tradizionale tramite il VFO sulla radio e il comodo funzionamento tramite il computer.
