lo strumento ha quattro interfacce: misurazione a punto singolo, digitalizzazione, informazioni di sistema, calibrazione e calibrazione.
L’interfaccia di misurazione a punto singolo è inizializzata per impostazione predefinita.
Nota: per comodità degli utenti, l’opzione di calibrazione passerà automaticamente ogni volta alla calibrazione utente. Allo stesso tempo, al fine di garantire l’integrità della calibrazione, la funzione di spegnimento automatico non è valida durante il processo di calibrazione e l’avvio è coerente.

Avvio e spegnimento:
tenere premuto il tasto ctrl e premere il pulsante di accensione.
Nello stato di accensione, tenere premuto (più di 2 secondi) il pulsante di commutazione e lo strumento si spegnerà dopo averlo rilasciato.

Avviso:
è necessario tenere premuti contemporaneamente il secondo interruttore e il quarto interruttore per accenderlo.

Uso consigliato:
1. Per garantire misurazioni e calibrazioni accurate, lasciare riscaldare lo strumento per almeno 15 minuti.
2. Cerca di utilizzare cavi e connettori RF di buona qualità.
3. Potrebbe non essere necessario calibrare il cavo contrassegnato con la calibrazione la prossima volta e può essere utilizzato direttamente.
4. La tecnologia dei puntali influisce sulla precisione della misurazione. Si consiglia di non scegliere puntali troppo lunghi.
5. Prima di misurare e calibrare, assicurarsi di trovarsi in un ambiente con forti segnali wireless per evitare interferenze causate da misurazioni imprecise.
6. Se non si comprende la misurazione dell’impedenza stessa, è possibile consultare le istruzioni e i tutorial dell’analizzatore di rete vettoriale. Questo strumento è equivalente a un’analisi di rete vettoriale a una porta.

Specifica:
Frequenza: 34.375mhz-2.7ghz
Passo: 1khz – Display
: 2.4 pollici 320×240 tft pixel (qvga) –
Capacità nominale: 2000mah (7.4wh)
– Consumo energetico: <1.5w –
Corrente di carica: 400ma

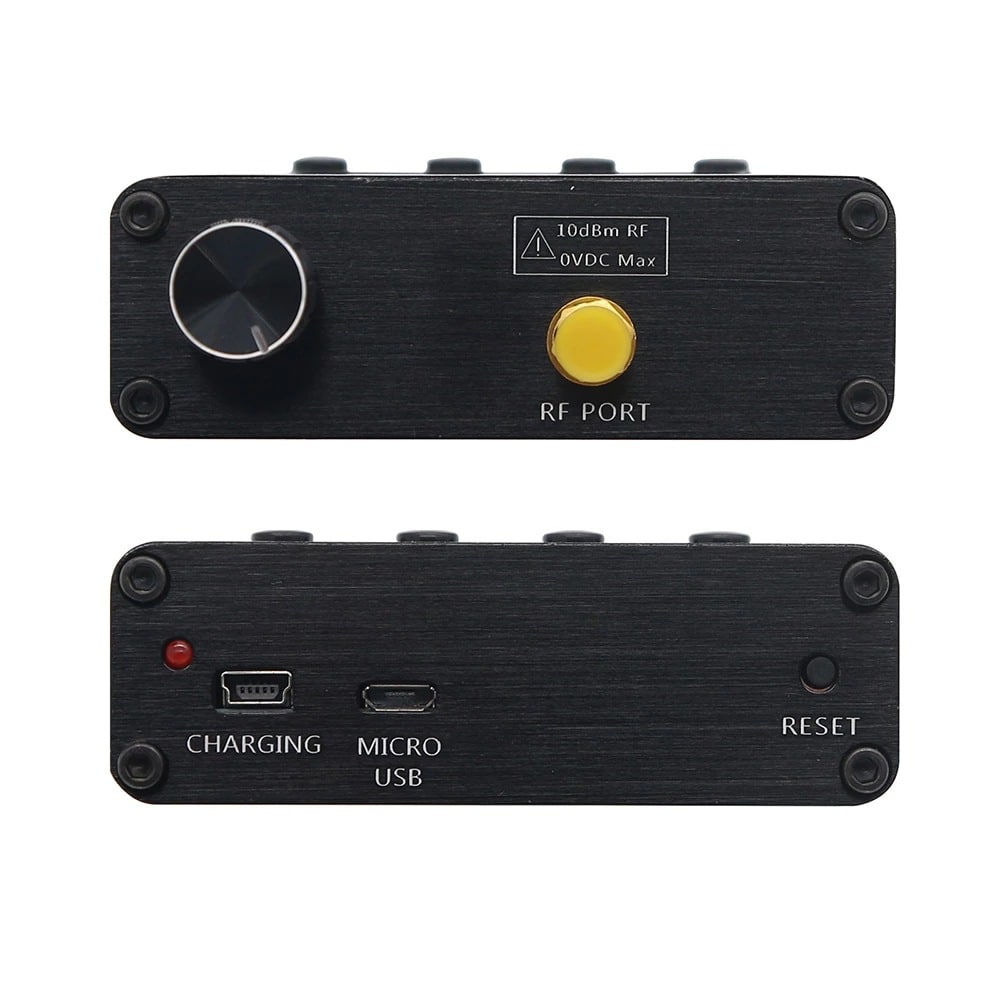

– Porta di ricarica: USB (solo per ricarica)
– Spegnimento automatico: regolabile (sempre acceso; 5 min 60 60 min) –

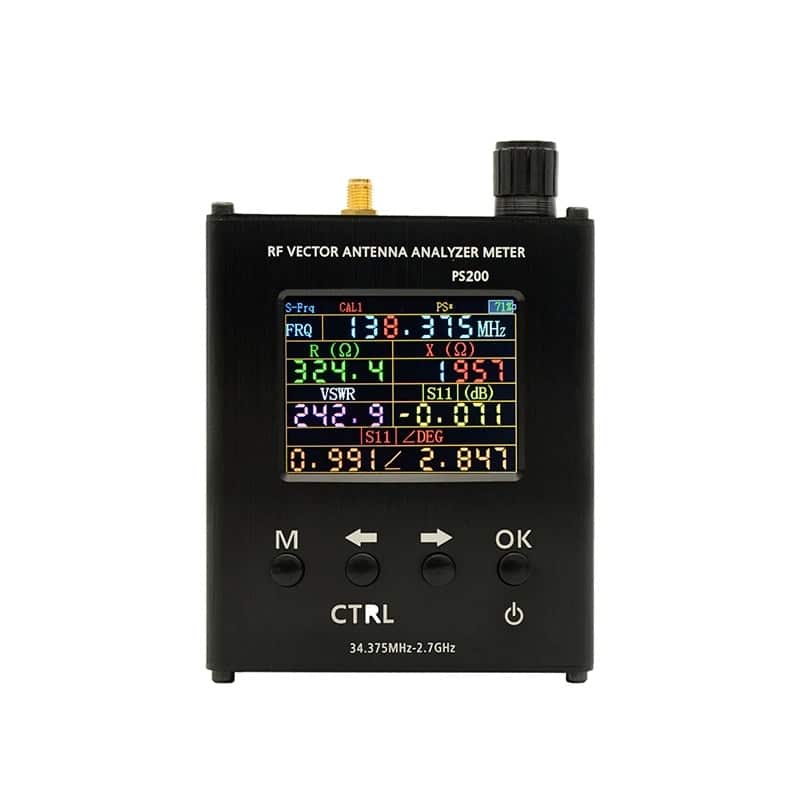

Dati misurati: resistenza/reattanza/swr/s11 – Risoluzione:
4 cifre significative –
Precisione frequenza: 55 ppm – Connettore
: SMA-K-
Campo di misura:
* Impedenza: 0.1Ω～1000Ω (valore assoluto dell’impedenza);
* SWr: 1000 65 65;
* S11(db): da 0db a-60db
-Errore (misurazione a punto singolo):
* Impedenza: * Swr: * S11 (db/°): 0,1 db/5° (da 0db a -10db); 1dB/10° (da -10dB a -20dB); 5db/20° (da -20db a -40db)
– Direttività: <35db (35mhz 2 2ghz dopo la calibrazione); <30db (2ghz~2.7ghz) – Numero di punti di scansione
: 280
– Livello di uscita: -18dbm –
Temperatura di lavoro: 0℃~40℃ –
Pressione atmosferica: 860hpa 101060hpa
Dimensioni: 98x86x30mm

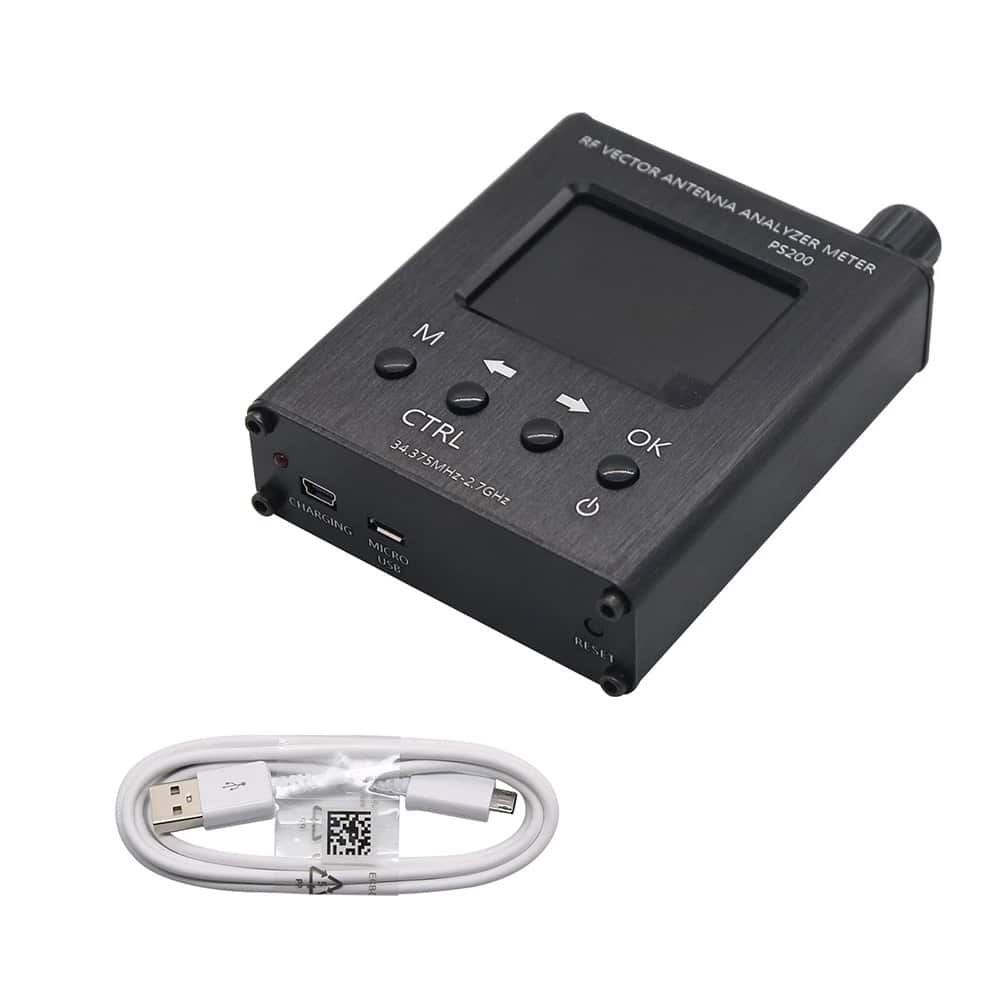

La confezione include:
-1 x Antenna kit analizzatore
