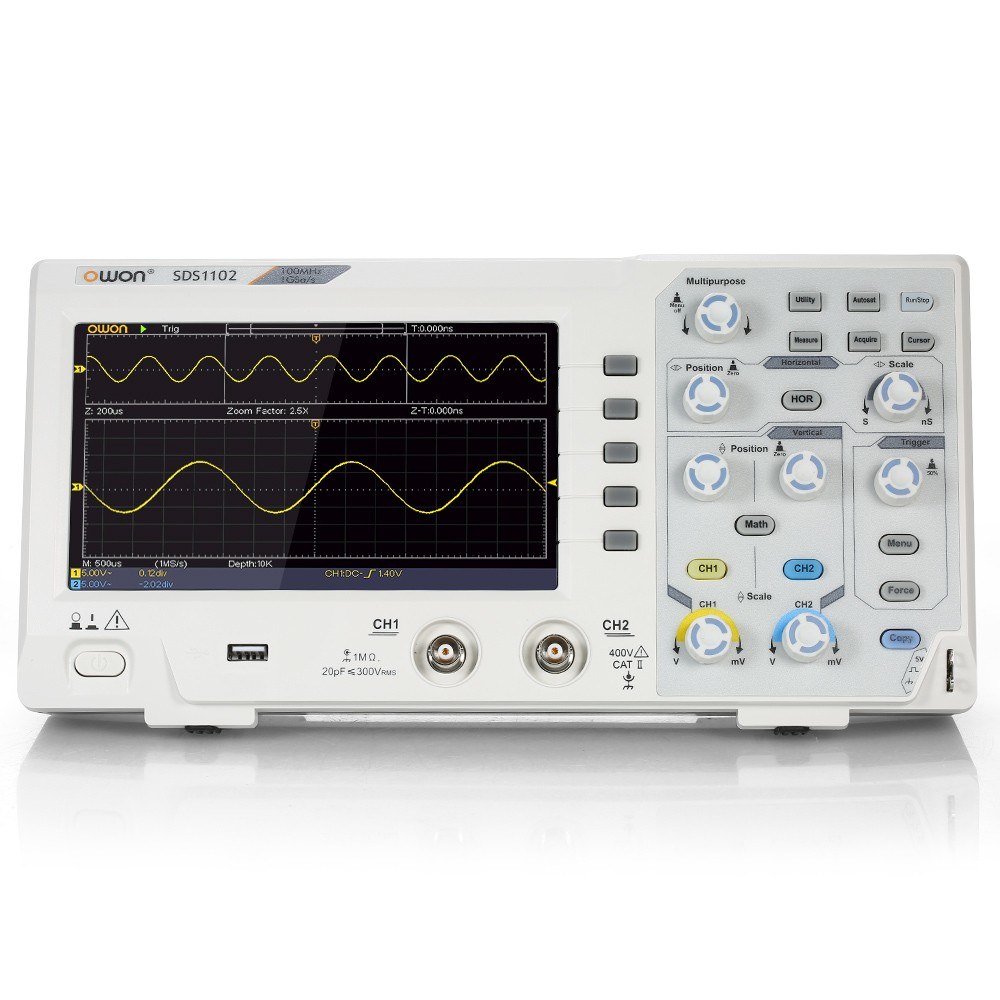

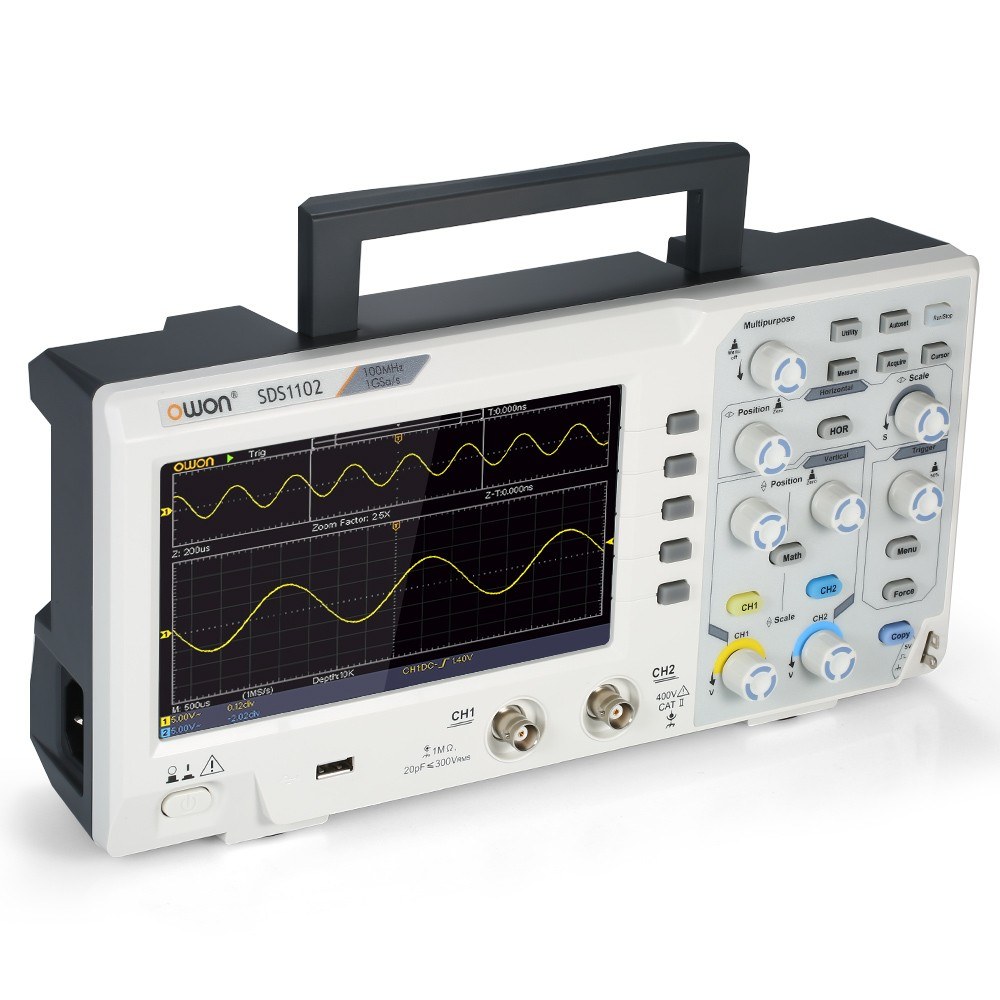

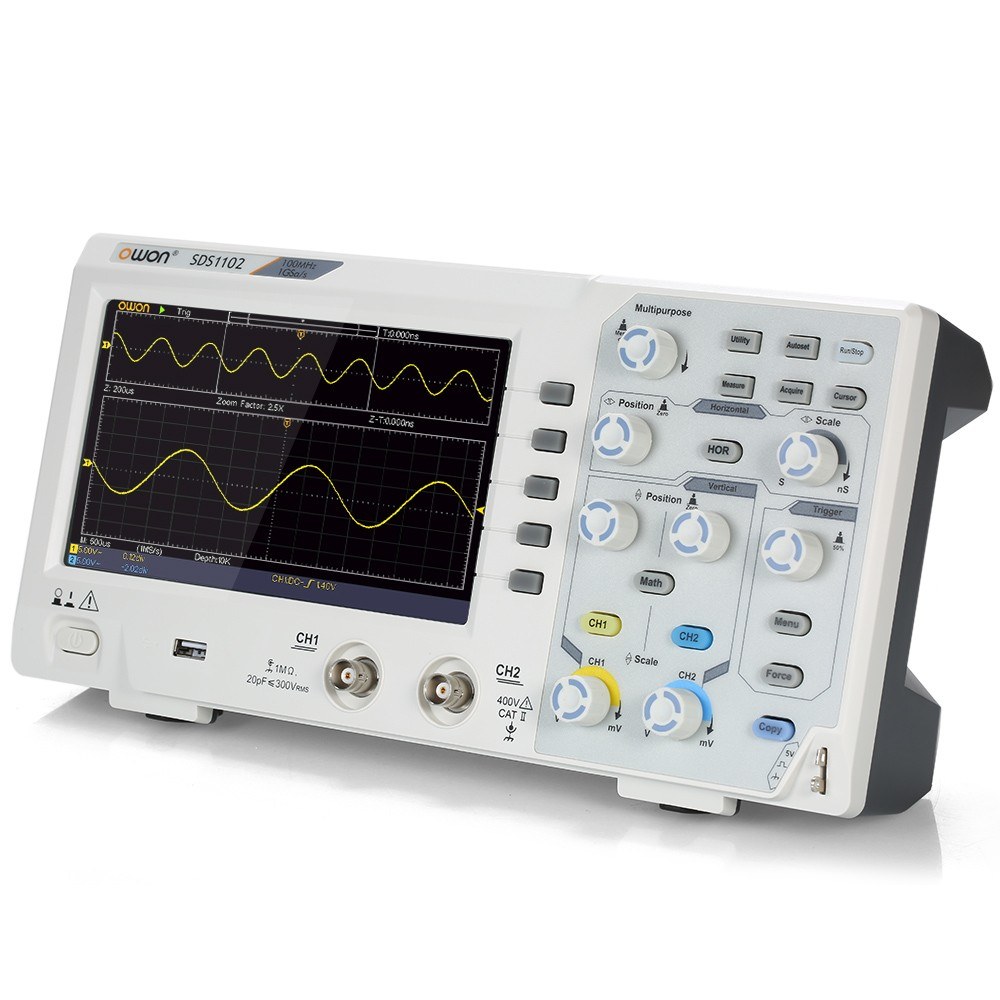

OWON SDS1102 Oscilloscopio Digitale 2CH 100 MHz 1GS / s Display LCD da 7 Pollici con Archiviazione
OWON SDS1102 Oscilloscopio Digitale 2CH 100 MHz 1GS / s Display LCD da 7 Pollici con Archiviazione
Il prezzo originale era: €267.41.€254.04Il prezzo attuale è: €254.04. IVA Inclusa
Affrettati la promozione scade!
Disponibile
Caratteristiche:
Larghezza di banda 100 MHz.
Frequenza di campionamento 1GS / s.
Intervallo base temporale: 2ns / div ~ 100s / div.
Tempo di salita 3,5ns.
2 canali.
Display LCD ad alta risoluzione da 7,0 pollici.
Supporto per SCPI e LabVIEW.
specifiche tecniche:
| Funzioni e specifiche di SDS1102 | |
| Larghezza di banda | 100MHz |
| Frequenza di campionamento | 1GS / s |
| Scala orizzontale (s / div) | 2ns / div – 100s / div, passaggio per 1-2-5 |
| Rise Time (all’input, tipico) | ≤3.5ns |
| Canale | 2 |
| Display | LCD a colori da 7 “, 800 × 480 pixel |
| Impedenza di ingresso | 1 MΩ ± 2%, in parallelo con 20 pF ± 5 pF |
| Isolamento del canale | 50 Hz: 100: 1, 10 MHz: 40: 1 |
| Tensione di ingresso massima | 400 V (PK-PK) (CC + CA, PK-PK) |
| DC Gain Precision | ± 3% |
| Lunghezza record | 10k |
| Precisione DC (media) | Average≥16: ± (3% lettura + 0.05div) per △ V |
| Fattore di attenuazione della sonda | 1X, 10X, 100X, 1000X |
| LF Respond (AC, -3dB) | ≥10Hz (all’ingresso, accoppiamento CA, -3dB) |
| Frequenza di campionamento / Precisione del tempo di inoltro | 100ppm ± |
| interpolazione | sin (x) / x |
| Intervallo (△ T) Precisione (larghezza di banda completa) | Singolo: ± (1 intervallo + 100 ppm × lettura + 0,6 ns),
Media> 16: ± (1 intervallo + 100 ppm × lettura + 0,4 n) |
| Ingresso di accoppiamento | DC, AC e GND |
| Risoluzione verticale (A / D) | 8 bit (2 canali contemporaneamente) |
| Sensibilità verticale | 5mV / div – 5V / div (in ingresso) |
| Tipo di trigger | Edge, Video |
| Trigger Mode | Auto, Normale e Singolo |
| Livello di trigger | ± 5 divisioni dal centro dello schermo |
| Frequenza linea / campo (video) | Standard NTSC, PAL e SECAM |
| Misura del cursore | △ V e △ T tra i cursori |
| Misura automatica | Vpp, Vavg, RMS, Frequenza, Periodo, Vmax, Vmin, Vtop, Vbase, Larghezza, Overshoot, Pre-shoot, Rise time, Fall time, + Width, -Width, + Duty, -Duty, Delay A → B, Delay A → B |
| Matematica della forma d’onda | +, -, ×, ÷, invertito, FFT |
| Storage a forma d’onda | 16 forme d’onda |
| Lissajous Figure Bandwidth | larghezza di banda completa |
| Lissajous Figure Phase Difference | ± 3 gradi |
| Interfaccia di comunicazione | Host USB, dispositivo USB |
| Contatore di frequenza | a disposizione |
| Consumo di energia | <15W |
| Fusibile | 2A, classe T, 250V |
| Alimentazione elettrica | 220 V (spina EU / UK), 110 V (presa USA), 50/60 Hz, CAT II |
| Tipo di spina | UE / Regno Unito / Stati Uniti (facoltativo) |

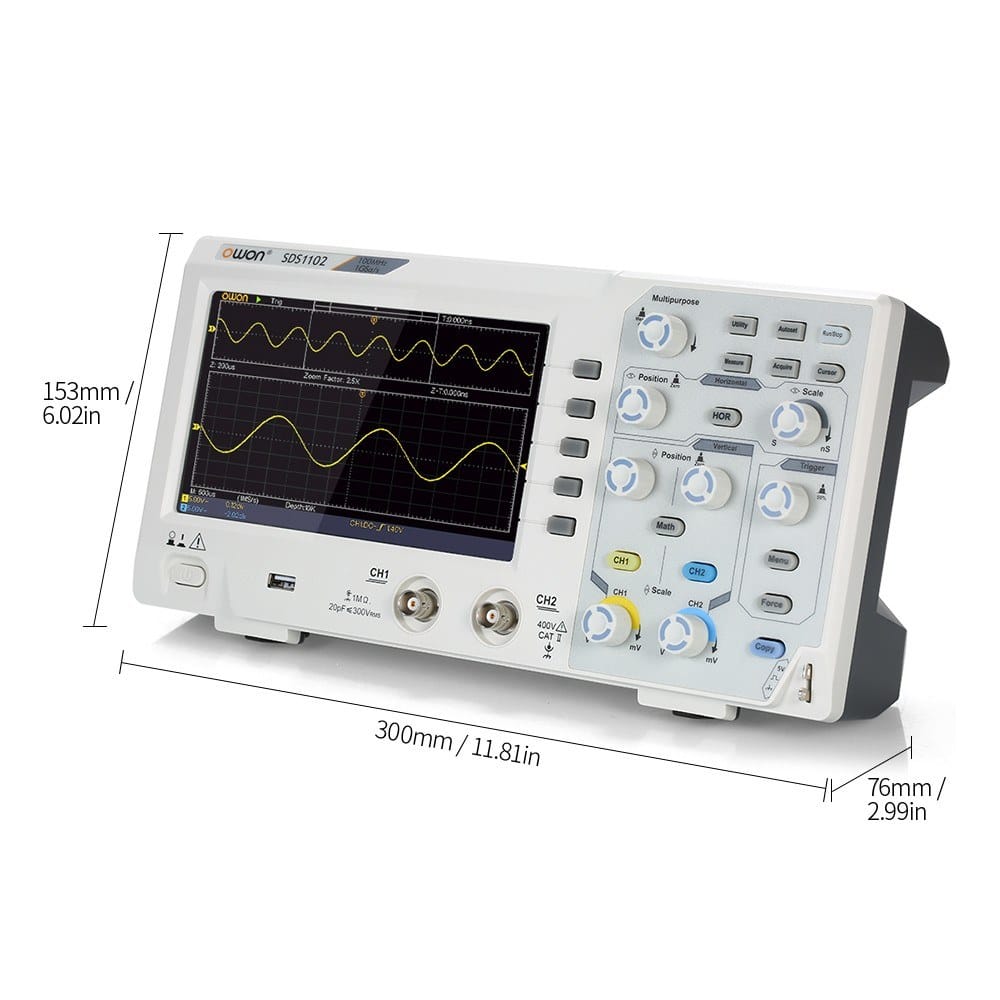

| Dimensione dell’oggetto | 300 * 76 * 153mm / 11,81 * 2,99 * 6,02 pollici |
| Peso netto | 1403 g / 3,09 libbre |
| peso del pacco | 1601 g / 3,53 libbre |
| Dimensione del pacchetto | 37 * 18 * 11,5 cm / 14,57 * 7,09 * 4,53 pollici |

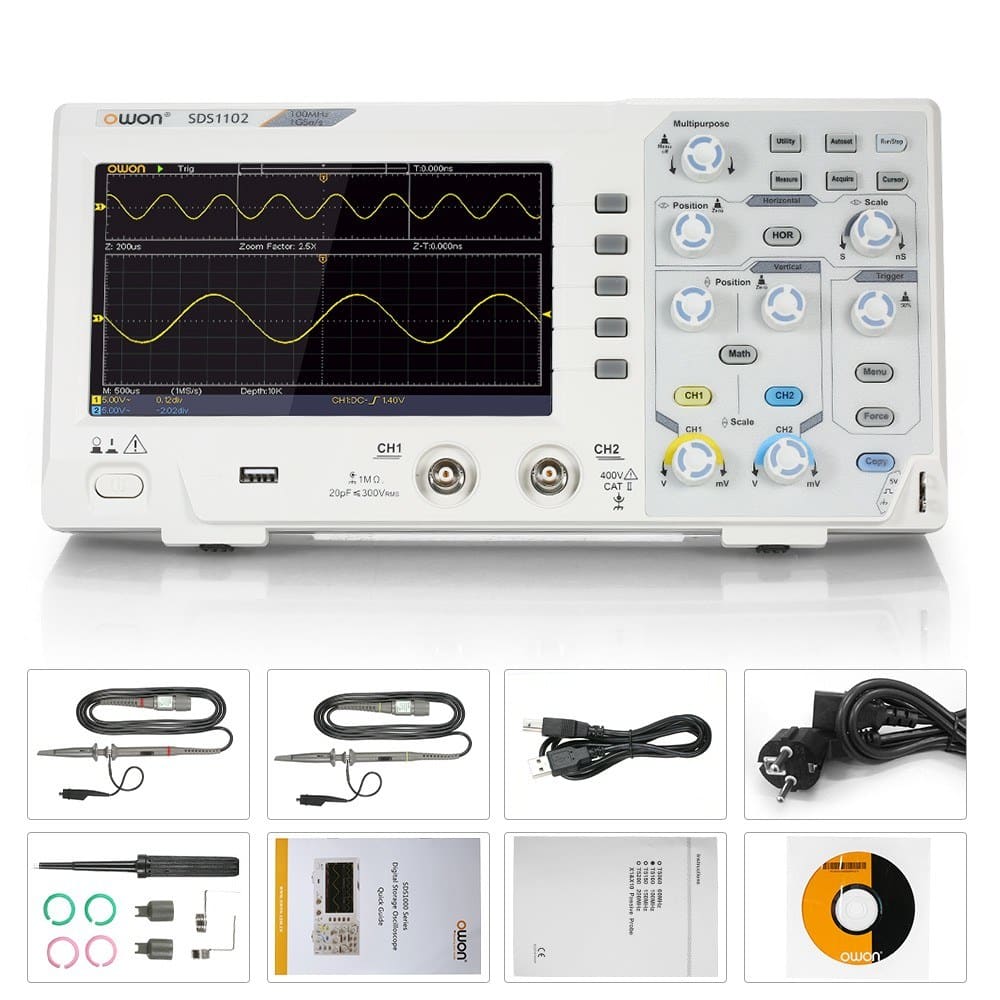

Contenuto della confezione:
1 * Oscilloscopio
2 * Sonda per oscilloscopio
1 * Oscilloscopio Powerline
1 * CD dati
1 * Cavo USB
1 * Pacchetto di accessori
1 * Guida rapida (inglese)
Nota:
Si prega di leggere attentamente il manuale di istruzioni in CD per evitare lesioni e prevenire danni a questo prodotto.
