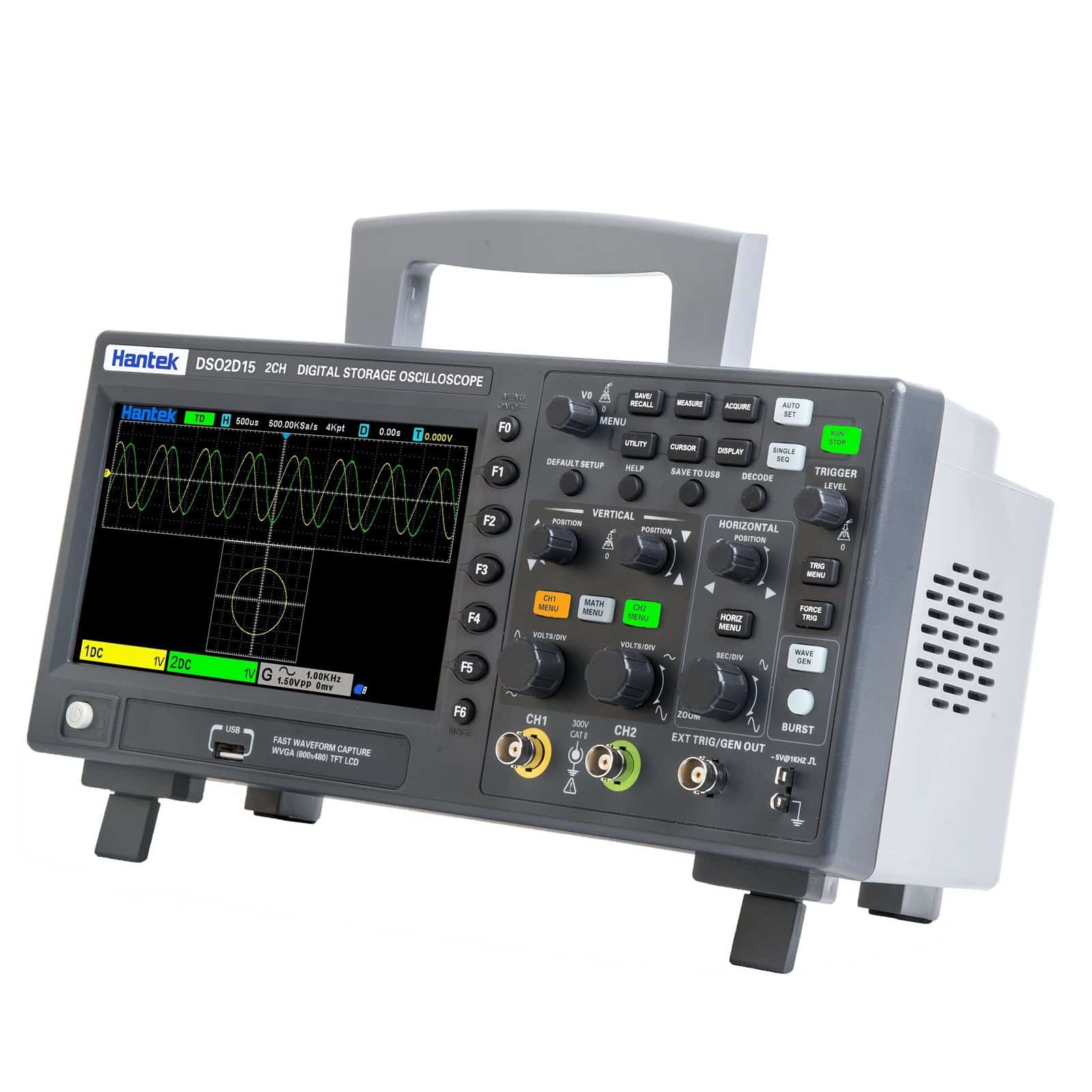

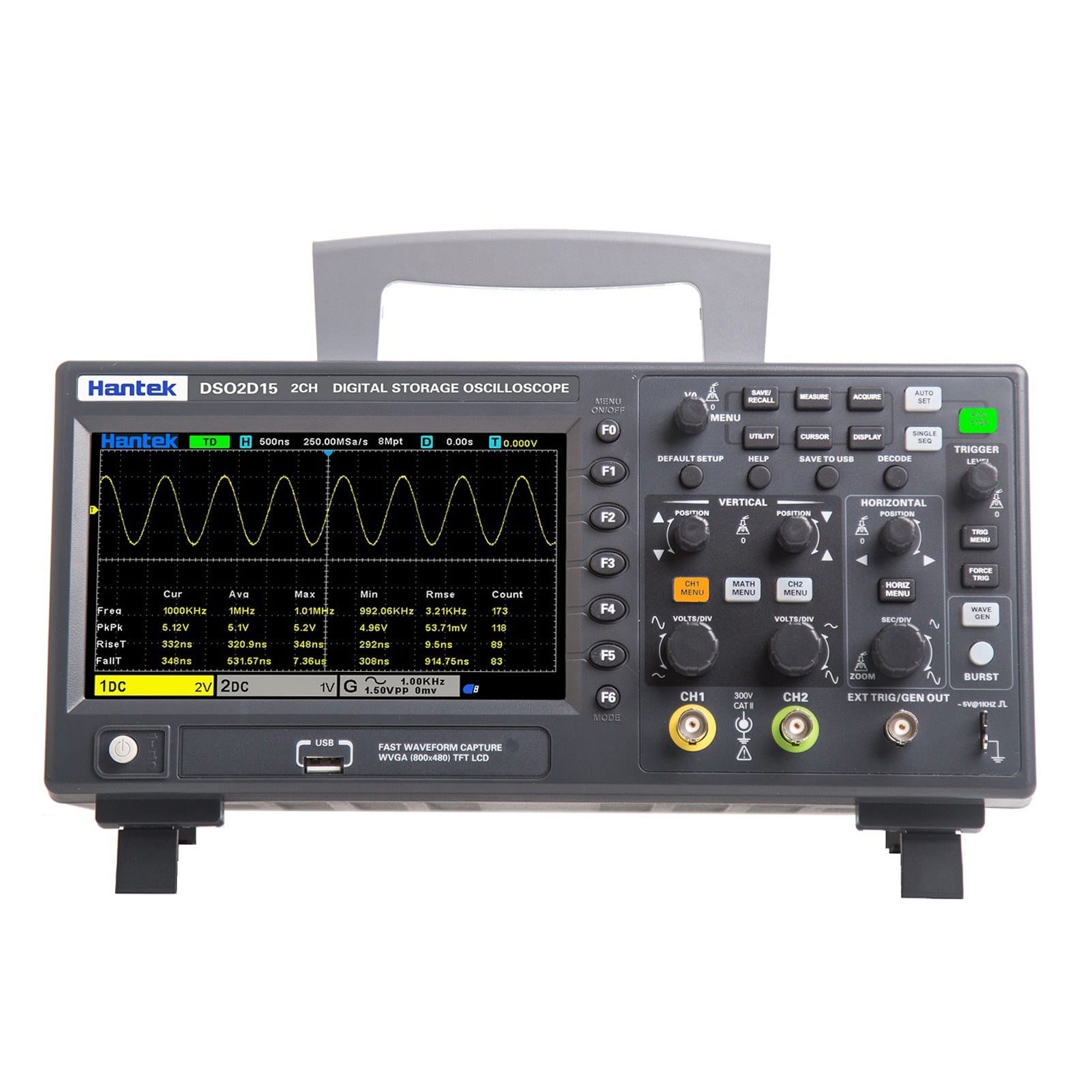

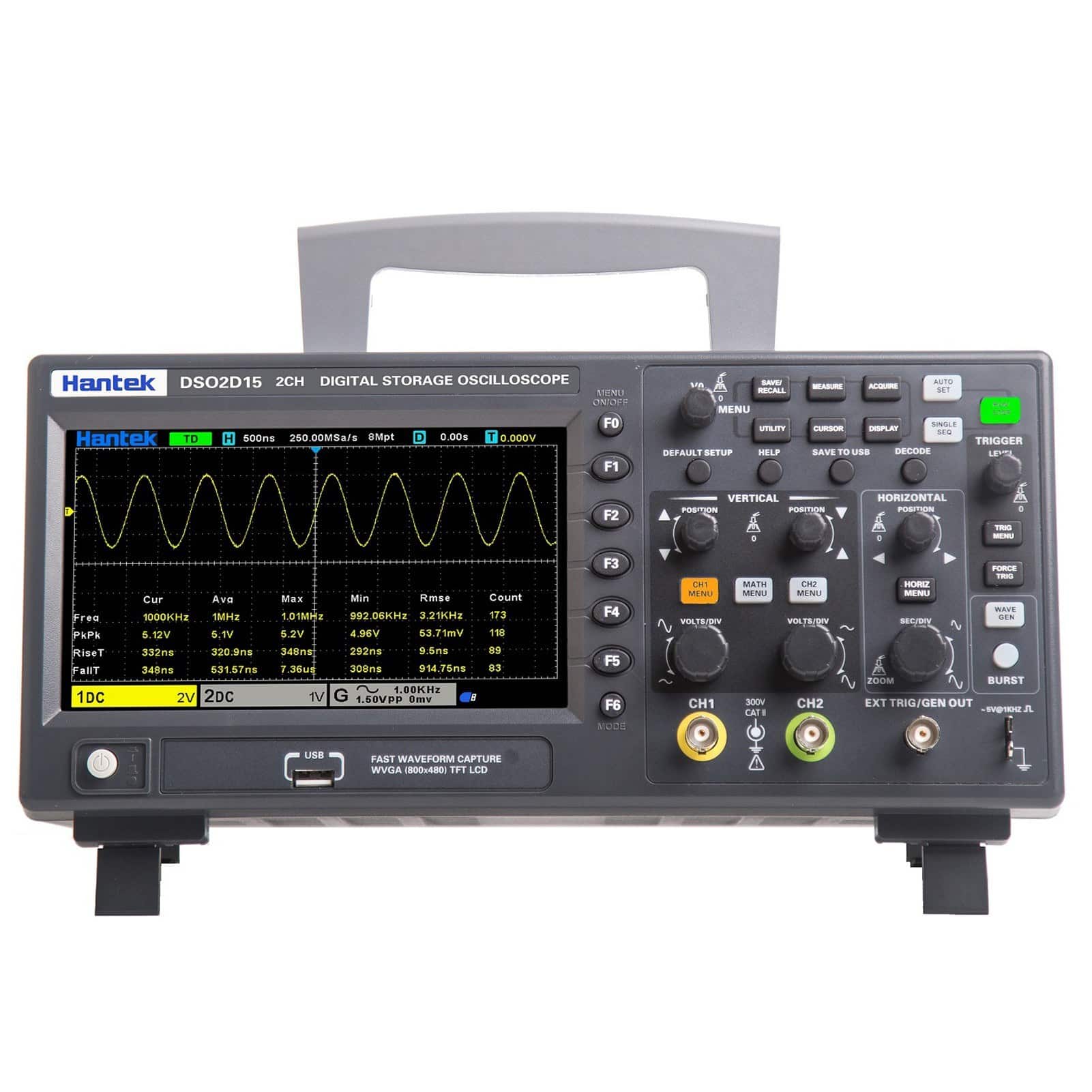

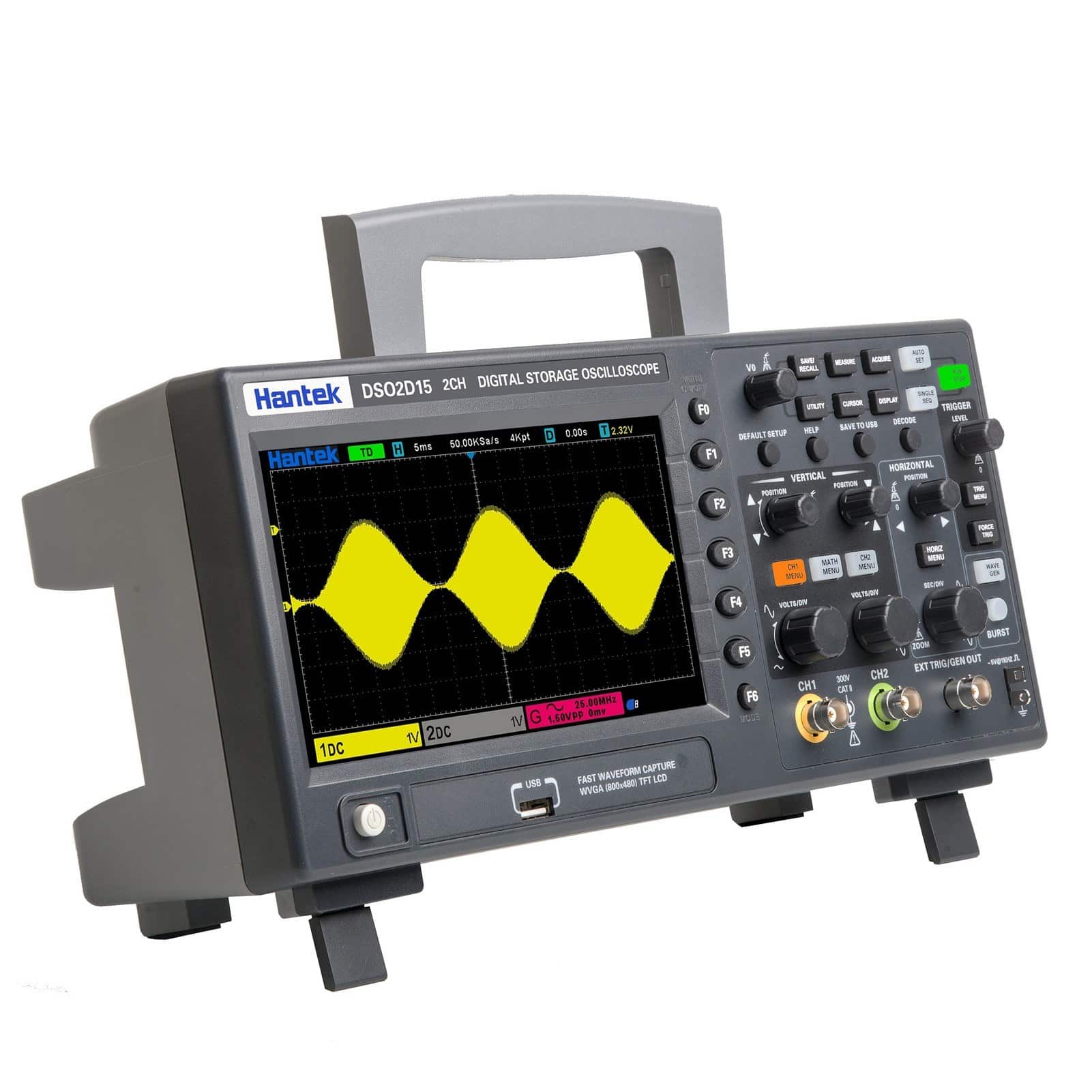

L’oscilloscopio con schermo LCD TFT da 7 pollici DSO2D15 è di ottima qualità e prezzo basso, con le caratteristiche di larghezza di banda di 150 MHz e frequenza di campionamento di 1GSa / s, generatore di segnale a 25 MHz integrato, supporta qualsiasi tipo di uscita wa-ve , con 14 tipi di modalità trigger, Esistono cinque tipi di attivazione e decodifica del protocollo seriale, 32 tipi di misurazione automatica, con la funzione di analisi statistica dei risultati dei test, con numerose istruzioni per il controllo remoto SCPI. È ampiamente utilizzato nelle comunicazioni, nell’aerospaziale, nella difesa nazionale, nei sistemi integrati, nei computer, nella ricerca e nell’istruzione e in molti altri settori e settori. Vieni e provalo.

Caratteristiche:
Dispone di 2 canali e ogni canale con controllo indipendente della manopola.
Larghezza di banda ana-log 150 MHz e frequenza di campionamento 1GSa / s.
Ha uno schermo LCD TFT da 7 pollici, 800 * 480 pixel, 16 milioni di colori del display (colori reali a 24 bit).
Built-in un generatore di segnale a 25 MHz, supporta l’ uscita burst wa-ve arbitraria , supporta l’ uscita del modulo wa-ve di modulazione .
E ‘possibile salvare le impostazioni, wa-ve forme, di riferimento wa-ve forme, CSV, immagini e altri formati di dati, con voltmetro digitale a 5 cifre e funzioni 6 cifre contatore di frequenza hardware.
Supporta 32 tipi di misurazione automatica e funzioni statistiche, statistiche in tempo reale di minimo, massimo, deviazione standard e altre informazioni statistiche.
Ha due serie di funzioni di voltmetro digitale, supporta il test di soglia e può realizzare misurazioni libere sullo schermo.
Con numerosi comandi di controllo remoto SCPI, può fornire molti tipi di interfacce periferiche, come host / dispositivo USB.
E ‘possibile salvare 10 set di riferimento wa-ve forme, CSV wa-ve forme, le impostazioni e la funzione screenshot una chiave USB.
Funzione di attivazione e decodifica del bus seriale, che fornisce la funzione di monitoraggio del protocollo.
Profondità stoccaggio 8M riduce wa-ve distorsione forma e ripristina forme wa-ve reali.
La modalità XY supporta la visualizzazione a doppia finestra.

Specifiche:
Materiale: ABS
Colore nero
Larghezza di banda: 150 MHz
Numero di canali: 2 canali
Sorgente di segnale incorporata: 1 canale
Intervallo di frequenza di campionamento: 1GSa / s (canale del segnale), 500MSa / s (doppio canale)
Valore pe-ak-to-pe-ak: visualizza alta frequenza e sbavature casuali
Valore medio: tempo di wa-ve medio : 4, 8, 16, 32, 64, 128
Massima precisione: 12 bit
Accoppiamento in ingresso: DC, AC, GND
Impedenza di ingresso: 1 MΩ ± 2% ‖20pF ± 3pF
Impostazione del coefficiente di attenuazione della sonda: 1X, 10X, 100X, 1000X
Livello di tensione: 300 V CA-T II
Massima tensione di ingresso: 300 VRMS (10X)
interpolazione wa-ve : (sin x) / x
Lunghezza massima di registrazione: 8 M (canale del segnale), 4 M (doppio canale)
Intervallo scala orizzontale: 2ns / div ~ 100s / div 1, 2, 5 passi
Modalità base dei tempi: YT 、 XY 、 Roll
Offset nullo: ± 0,5 div × posizione base minima
Frequenza di campionamento e precisione del tempo di ritardo: ± 25ppm
Tempo di risalita al BNC (tipico): 2.3ns
Risoluzione verticale: 8 bit (ogni canale viene campionato simultaneamente)
Sensibilità verticale: da 2mV / div a 10V / div
Risposta dei bassi: ≤10Hz (a BNC)
Precisione del guadagno verticale: (in modalità di campionamento “campionamento” o “medio”)
La precisione da 10 V / reticolo a 10 mV / reticolo è ± 3%
La precisione da 5 mV / reticolo a 2 mV / reticolo è ± 4%
Precisione della migrazione in corrente continua: ± 0,1 div ± 2 mV ± 1% deviante
Tipo di trigger: e-dge, impulso, video, pendenza, timeout, finestra, tipo di codice, intervallo, runt, UART, LIN, CAN, SPI, IIC.
Modalità trigger: singola, normale, automatica
Gamma di rilievo: 8ns ~ 10s
Attivazione E-DGE:
Pendenza: e-dge in aumento, e-dge in calo, e-dge in aumento o e-dge in calo
Fonte di informazione: CH1 、 CH2 、 EXT
Trigging a impulsi:
Polarità: polarità positiva, polarità negativa
Quando: <,>,! =, =
Fonte di informazione: CH1 ~ CH2
Gamma di ampiezza dell’impulso: 8ns ~ 10s
Precisione: 8ns
Attivazione della finestra:
Fonte di informazione: CH1 ~ CH2
Attivazione del tipo di codice:
Tipo di codice: 0: livello elettrico basso, 1: livello alto, X: ignora,: aumento,: calo,: aumento o diminuzione
Fonte di informazione: CH1 ~ CH2
attivazione a intervalli:
Pendenza: salita, discesa
Quando: <,>,! =, =
Fonte di informazione: CH1 ~ CH2
Tempo: 8ns ~ 10s
Precisione: 8ns
Runt trigging:
Polarità: polarità positiva, polarità negativa
Quando: <,>,! =, =
Fonte di informazione: CH1 ~ CH2
Tempo: 8ns ~ 10s
Precisione: 8ns
Trigging UART:
Quando: aperto, stop, dati, parità, errore di ricezione
Fonte delle informazioni (RX / TX): CH1 ~ CH2
Formato dati: Hex (esadecimale)
Lunghezza dati: 1 byte
Larghezza dati: 5 bit, 6 bit, 7 bit, 8 bit
Controllo pari dispari: no, dispari, pari
Livello libero: alto, basso
Baud rate (opzionale): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Velocità di trasmissione (personalizzata): 300 bit / s ~ 334000 bit / s
Trigging LIN:
Quando: campo intervallo, campo sincronizzazione, campo ID, errore di sincronizzazione, identificatore, ID e dati
Fonte di informazione: CH1 ~ CH2
Formato dati: Hex (esadecimale)
Baud rate (opzionale): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit / s
Velocità di trasmissione (personalizzata): 300 bit / s ~ 334000 bit / s
Può innescare:
Quando: bit Sta-rt, ID frame remoto, ID frame di dati, ID frame, dati frame remoto, dati frame di dati, frame di errore, tutti gli errori, errore di risposta, frame di sovraccarico
Fonte di informazione: CH1 ~ CH2
Formato dati: Hex (esadecimale)
Velocità di trasmissione (opzionale): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Velocità di trasmissione (personalizzata): 5 kbit / s ~ 1 Mbit / s
Trigging SPI:
Fonte di informazione: CH1 ~ CH2
Formato dati: Hex (esadecimale)
Larghezza dati: 4, 8, 16, 24, 32
Trigging IIC:
Fonte di informazione (SDA / SCL): CH1 ~ CH2
Formato dati: Hex (esadecimale)
Indice dati: 0 ~ 7
Quando: bit di avvio, bit di stop, nessuna risposta, indirizzo, dati, riavvio
Cursore:
△ V: differenza di tensione tra i cursori
△ T: differenza di tempo tra i cursori
Strumento di misura automatico: frequenza, ciclo, media, pea-k – pea-k e RMS, minimo, massimo, tempo di salita, tempo di caduta e ampiezza dell’impulso dell’ampiezza dell’impulso positivo e negativo, il fondo del valore, il valore to-p , mediana, ampiezza, overshoot, e-dge crescente e decrescente lungo la differenza di fase e penetrazione della differenza di fase, rapporto di lavoro della frequenza del polso positiva e negativa, ciclo medio quadratico della radice media, ciclo, abbassa l’overshoot, aumenta lungo lo sfondamento, BWIDTH , FRF, FFR, LRR, LRF, LFR, LFF

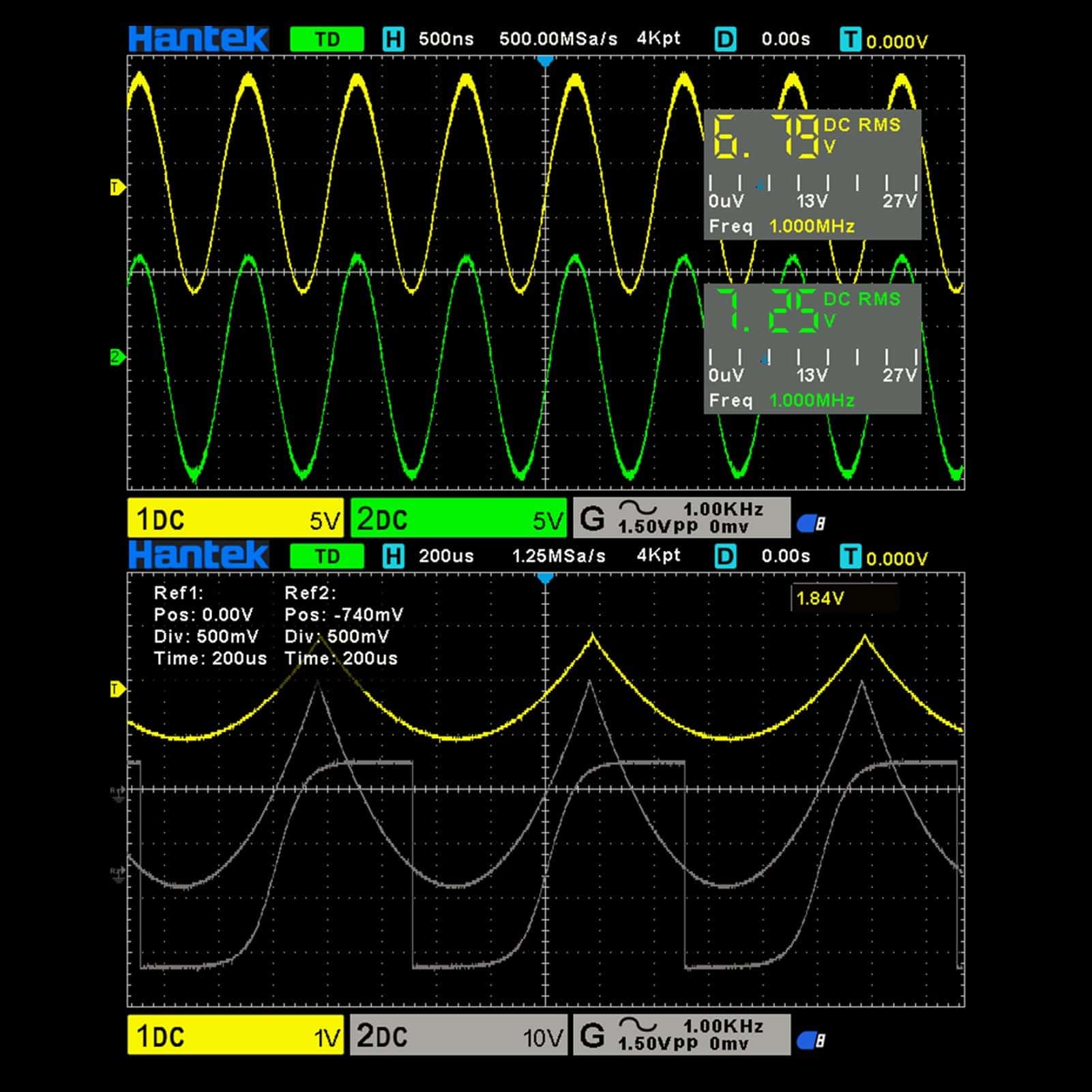

DVM:
Fonte dati: CH1, CH2
Tipo di misura: valore effettivo corrente continua, valore effettivo AC, corrente continua
Indicatore di frequenza: misuratore di frequenza hardware a 6 bit
Fonte del segnale:
Numero di canali: 1 canale
Frequenza di campionamento: 200MSa / s
Risoluzione verticale: 12 bit
Frequenza massima: 25 MHz
Standard wa-ve forme: sinusoidale, quadrata wa-ve, impulso, trian-gle wa-VE, campionamento wa-ve, esponenziale wa-ve, rumore
Arbitraria wa-ve modulo: ARB1, Arb2, ARB3, Arb4
Gamma di frequenza sinusoidale: 0,1 Hz ~ 25 MHz
Gamma di frequenza Piazza wa-ve / impulso: 0,1 Hz ~ 10MHz
Trian-gle wa-ve Gamma di frequenza: 0,1 Hz ~ 1 MHz
Campionamento wa-ve Gamma di frequenza: 0,1 Hz ~ 1MHz
Wa-ve esponenziale Gamma di frequenza: 0.1Hz ~ 5MHz
Rumore:
Arbitraria wa-ve forma gamma di frequenza 1: 0,1 Hz a 10 MHz
Forma d’ onda arbitraria 2 Gamma di frequenza: da 0,1 Hz a 10 MHz
Forma d’ onda arbitraria 3 Gamma di frequenza: da 0,1 Hz a 10 MHz
Wa-ve arbitraria 4 Gamma di frequenza: 0,1 Hz a 10 MHz
wa-ve lunghezza: 8KSa
Precisione della frequenza: 100 ppm (meno di 10 kHz) 50 ppm (maggiore di 10 kHz)
Risoluzione: 0,1 Hz o 4 bit, a seconda del valore maggiore
Intervallo di uscita di ampiezza: 10 mV ~ 7 Vp-p (alta impedenza), 5 mV ~ 3,5 Vp-p (50 Ω)
Intervallo offset CC: ± 3,5 V, alta impedenza, ± 1,75 V, 50 Ω
Risoluzione: 100 μV o 3 bit, a seconda di quale sia maggiore
Precisione: 2% (1 kHz)
Impedenza di uscita: 50 Ω
Specifiche tecniche generali
Tipo di display: LCD TFT da 7 pollici
Risoluzione del display: 800 (orizzontale) * 480 (verticale) pixel
Colore display: 16 milioni di colori (16,8 milioni di colori)
Tempo di afterglow: minimo, 1s, 5s, 10s, 30S, illimitato
Tipo di visualizzazione: punto, vettore
Luminosità display: regolabile
Tipo di maglia: opzionale
Luminosità griglia: regolabile
Frequenza: 1kHz

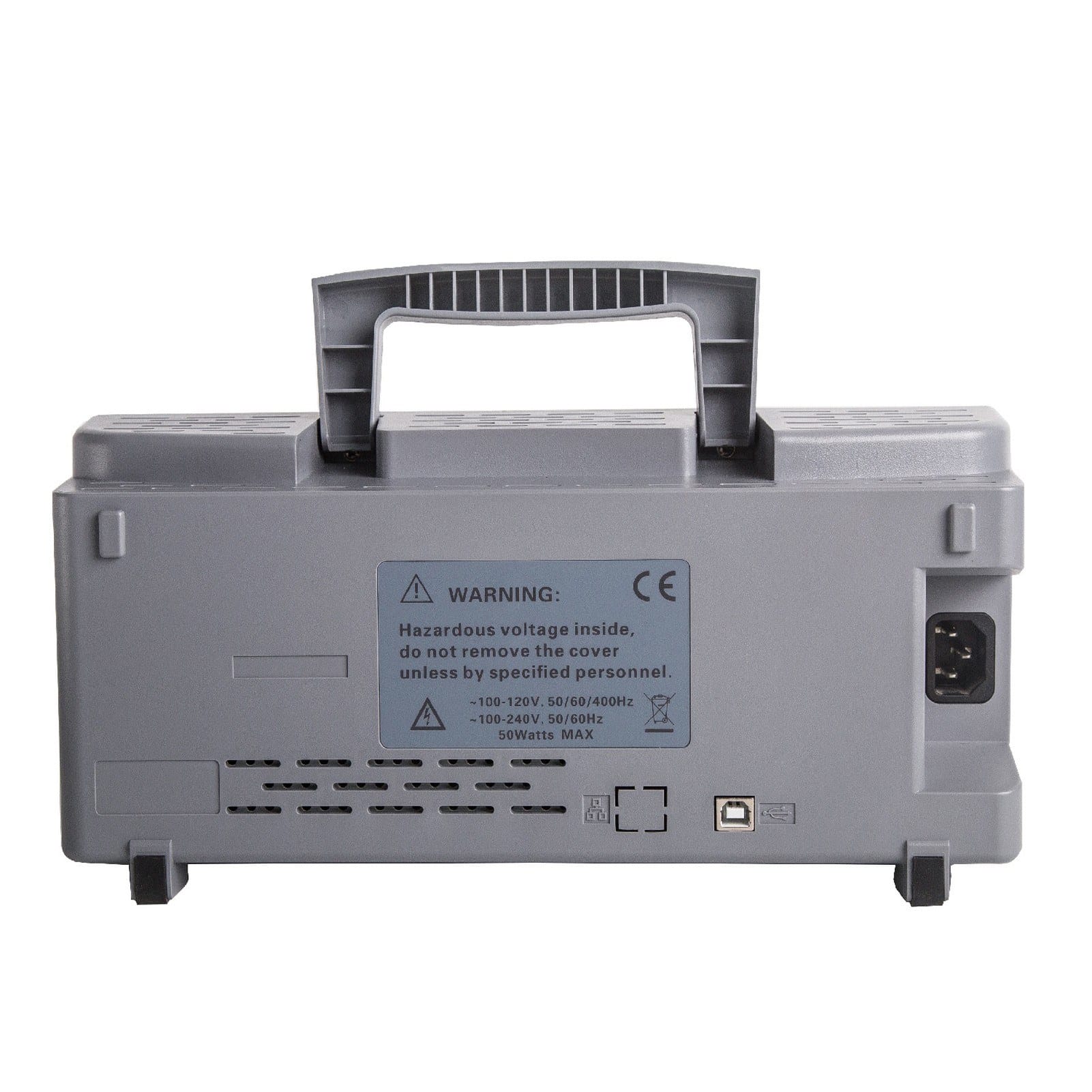

Tensione di alimentazione:
100-120 V CA RMS (± 10%), da 45 Hz a 440 Hz, CA-TⅡ
120-240 V CA RMS (± 10%), da 45 Hz a 66 Hz, CA-TⅡ
Consumo energetico: inferiore a 30 W.
Temperatura di funzionamento: 0 ~ 50 ° C (32 ~ 122 ° F)
Temperatura di conservazione: -40 ~ + 71 ° C (-40 ~ 159,8 ° F)
Umidità: ≤ + 104 ℉ (≤ + 40 ° C): ≤90% (umidità relativa)
106 ℉ ~ 122 ℉ (+ 41 ° C ~ 50 ° C): ≤60% (umidità relativa)
Dimensioni dell’articolo: 318 * 150 * 140 mm / 12,5 * 5,9 * 5,5 pollici
Peso dell’articolo: 2900 g / 6,4 libbre
Formato del pacchetto: 360 * 210 * 200 mm / 14,2 * 8,3 * 7,9 pollici
Peso del pacchetto: 2900 g / 6,4 libbre

Lista di imballaggio:
1 x Oscilloscopio Host
2 x Clip a coccodrillo
1 x Cavo dati
1 x spina
1 x Sonda di corrispondenza
1 x Set accessorio
1 x Manuale utente (inglese)
