L’amplificatore OM-Power OM-4001HF offre una potenza sufficiente per la maggior parte delle situazioni. Con due tetrodi ceramici del tipo FU-728F il PA fornisce fino a 4000W di potenza in uscita in SSB e CW, e circa 3000W in RTTY/FT8. Di solito, una potenza di pilotaggio da 40 a 70 W è sufficiente per pilotare completamente il PA (corrisponde a circa 17 dB di guadagno). Ciò garantisce un funzionamento senza problemi con qualsiasi radio tipica da 100W. La sintonizzazione viene effettuata con il selettore di banda (tutte le bande da 160-10m incl. WARC) e i controlli di carico/tune, sia per la massima potenza di trasmissione che per il calo di corrente di rete. L’accordatura è molto semplice e sensibile. Come al solito con il produttore OM-Power, l’amplificatore di potenza è protetto contro molte condizioni di errore e si spegne automaticamente in caso di guasto. Ad esempio, viene rilevato un SWR troppo alto (superiore a 3:1), così come una corrente troppo alta all’anodo, allo schermo o alla griglia di controllo. Altri sensori controllano le tensioni, la temperatura o gli interruttori della custodia per garantire un funzionamento sicuro.

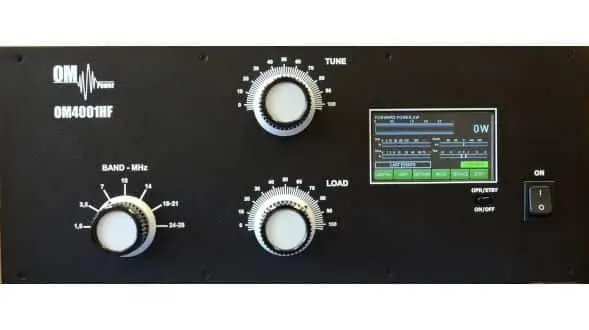

L’OM-4001HF è controllato tramite un LCD a colori da 4,3″ a sfioramento sul pannello frontale. Durante il normale funzionamento, vengono visualizzati la potenza di uscita e l’SWR, è disponibile un menu per le impostazioni. Il processore utilizzato nell’amplificatore memorizza le condizioni di errore per facilitare la diagnosi in caso di problemi. I dati possono essere letti tramite un’interfaccia seriale. Una funzione speciale è la regolazione automatica della corrente anodica (corrente di polarizzazione), questo rende molto semplice il cambio della valvola. L’OM-4001HF richiede due fasi separate di tensione di rete per il funzionamento, ma è possibile anche la conversione in una sola fase (adeguatamente protetta da fusibili).

Caratteristiche OM-4001HF

• Valvole 2x FU-728F
• Tutte le bande da 160 – 10m, incluso WARC
• Fino a 4000 W di potenza in uscita in SSB e CW
• Fino a 3000 W di potenza in uscita in RTTY, FM, FT8 ecc.
• Potenza di azionamento da 40 a 70W circa
• Impedenza d’ingresso 50 Ohm, SWR 1,5:1 o superiore
• Amplificazioni circa 17 dB
• Uscita 50 Ohm coassiale
• Max. SWR all’antenna 3:1
• Soppressione delle emissioni armoniche migliore di 50 dBc
• Raffreddamento forzato con due ventole (1x Assiale, 1x Radiale)
• Dimensioni: 485 x 200 x 455 mm
• Peso: 46 kg
