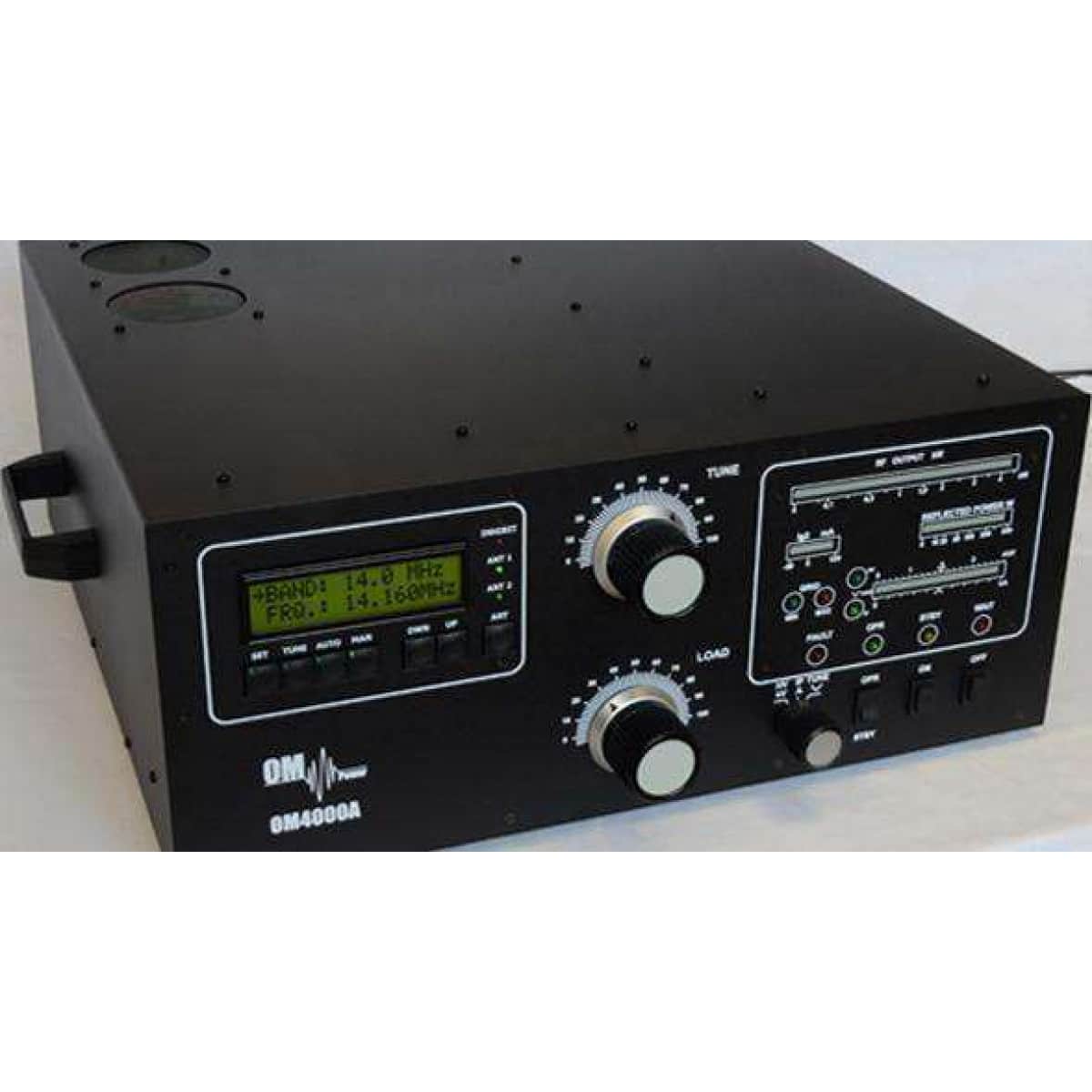

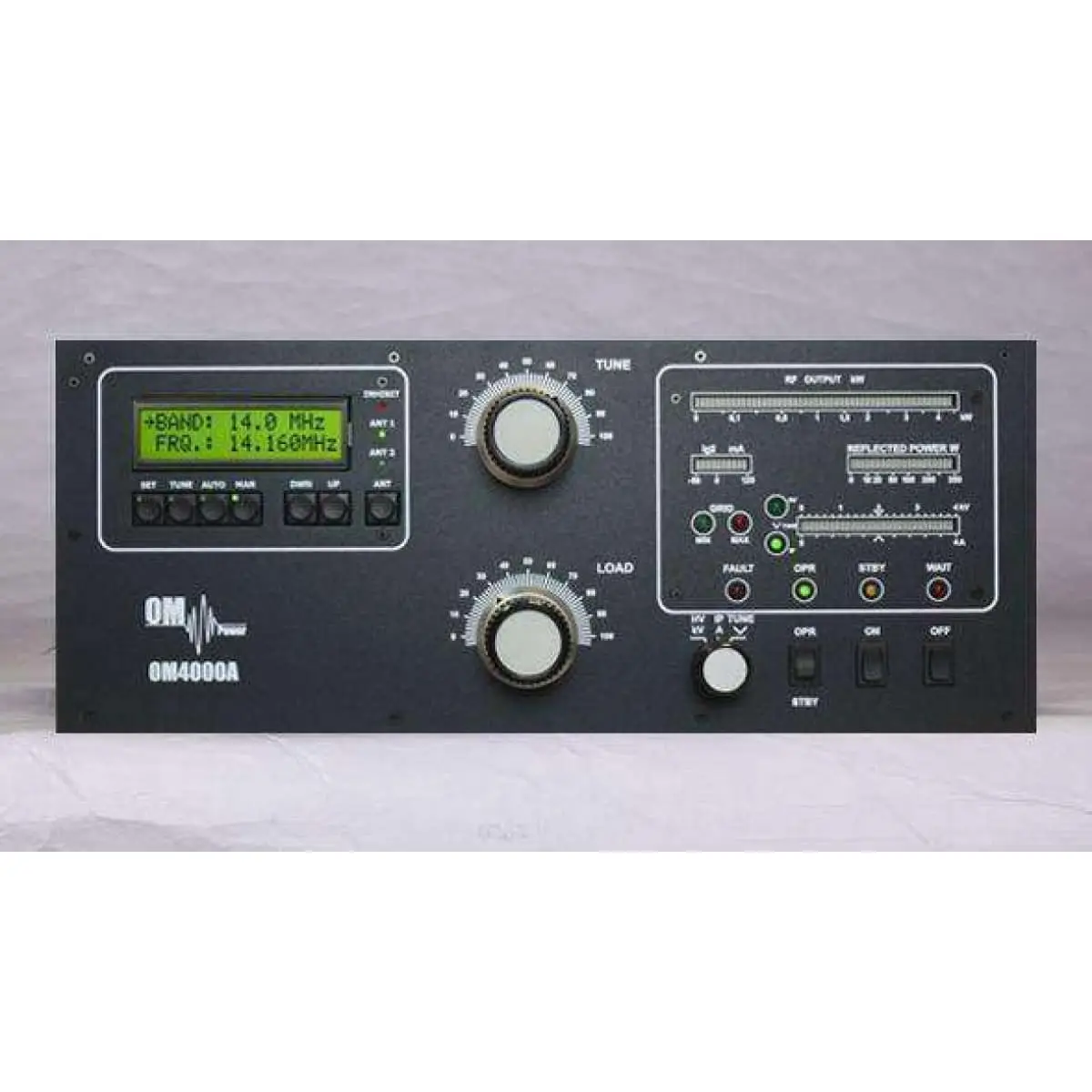

Om Power OM4000A
Il modello OM4000A è un amplificatore lineare di potenza automatica, progettato per l’uso su tutte le bande amatoriali 1,8-29,7 MHz (comprese le WARC) e tutte le modalità.

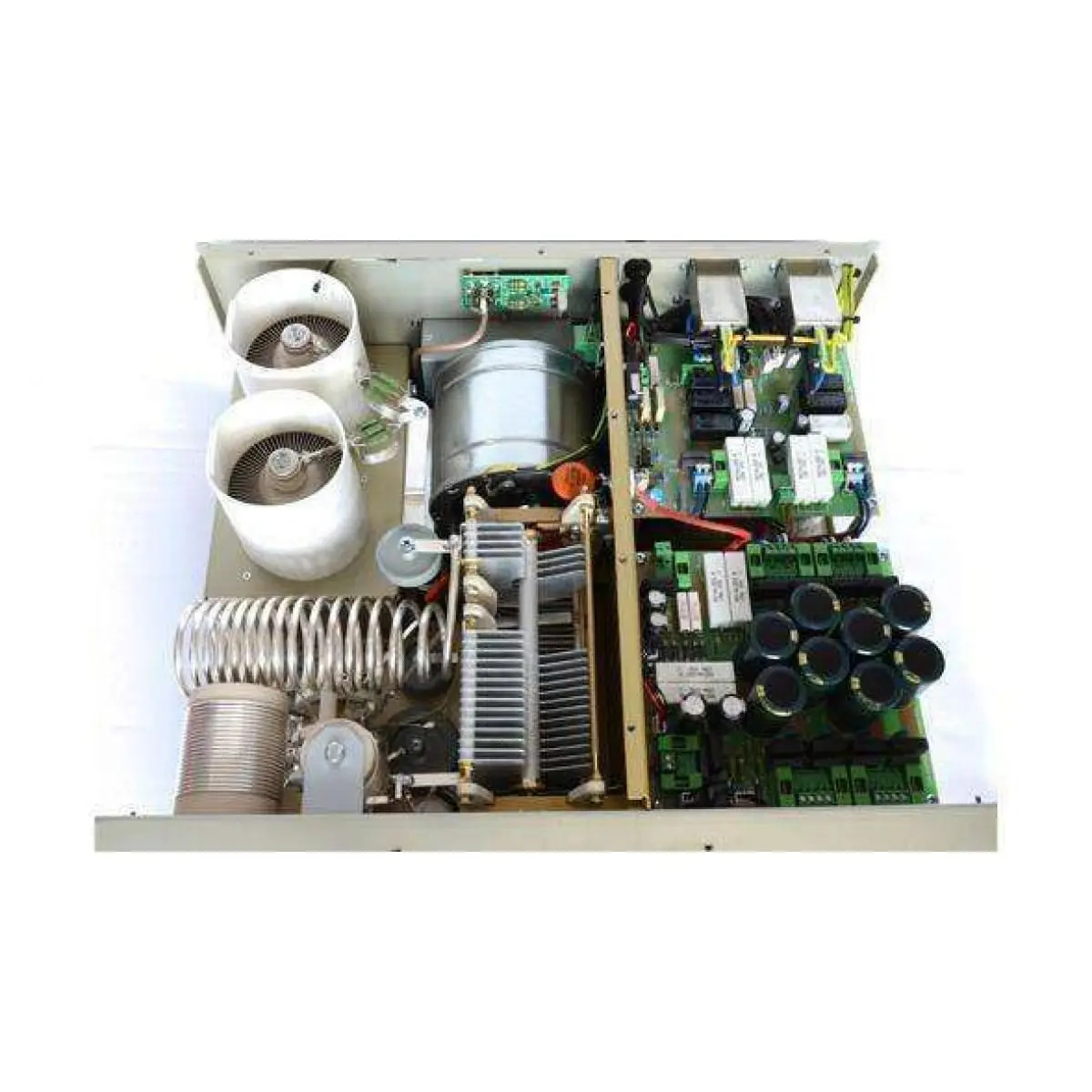

E’ dotato di due valvole in ceramica FU728F tetrodo.
I vantaggi di OM4000A:
- Passaggio automatico tra bande
- sintonizzazione automatica con nastro secondo segmenti
- Passaggio automatico del filtro passa-banda
- Passaggio automatico del commutatore d’antenna
- La possibilità di utilizzare 2 antenne diverse all’interno di una banda o segmento
- Piena compatibilità con
- – VENGO
- – YAESU
- – ELECRAFT
- – Ten-Tec Orion
- – Kenwood
- – Icom ricetrasmettitore protocollo utilizzando da dispositivi microHAM uscita -CI-V (MK II, MK2R, MK2R +, ecc)
- – Flex Radio Serie 6xxx
Specifica di OM4000A:
la copertura di frequenza: | Bande amatoriali 1.8 – 29.7 MHz comprese WARC |
Potenza di uscita: | 4000W in SSB e CW, 3000W in RTTY, AM e FM |
Potenza di ingresso: | Di solito da 60 a 90W per la piena potenza di uscita |
Impedenza di ingresso: | 50 Ohm, VSWR |
Guadagno di potenza: | 17 dB |
Impedenza di uscita: | 50 Ohm sbilanciato |
Massima SWR di uscita: | 2:1 |
Protezione SWR: | Passaggio automatico a STBY, energia quando riflessa è 350W o superiore |
distorsione di intermodulazione: | 32dB sotto potenza nominale |
Soppressione delle armoniche: | |
tubi: | 2x FU728F tetrodo ceramica |
Più fresco: | ventilatore centrifugo + ventilatore assiale |

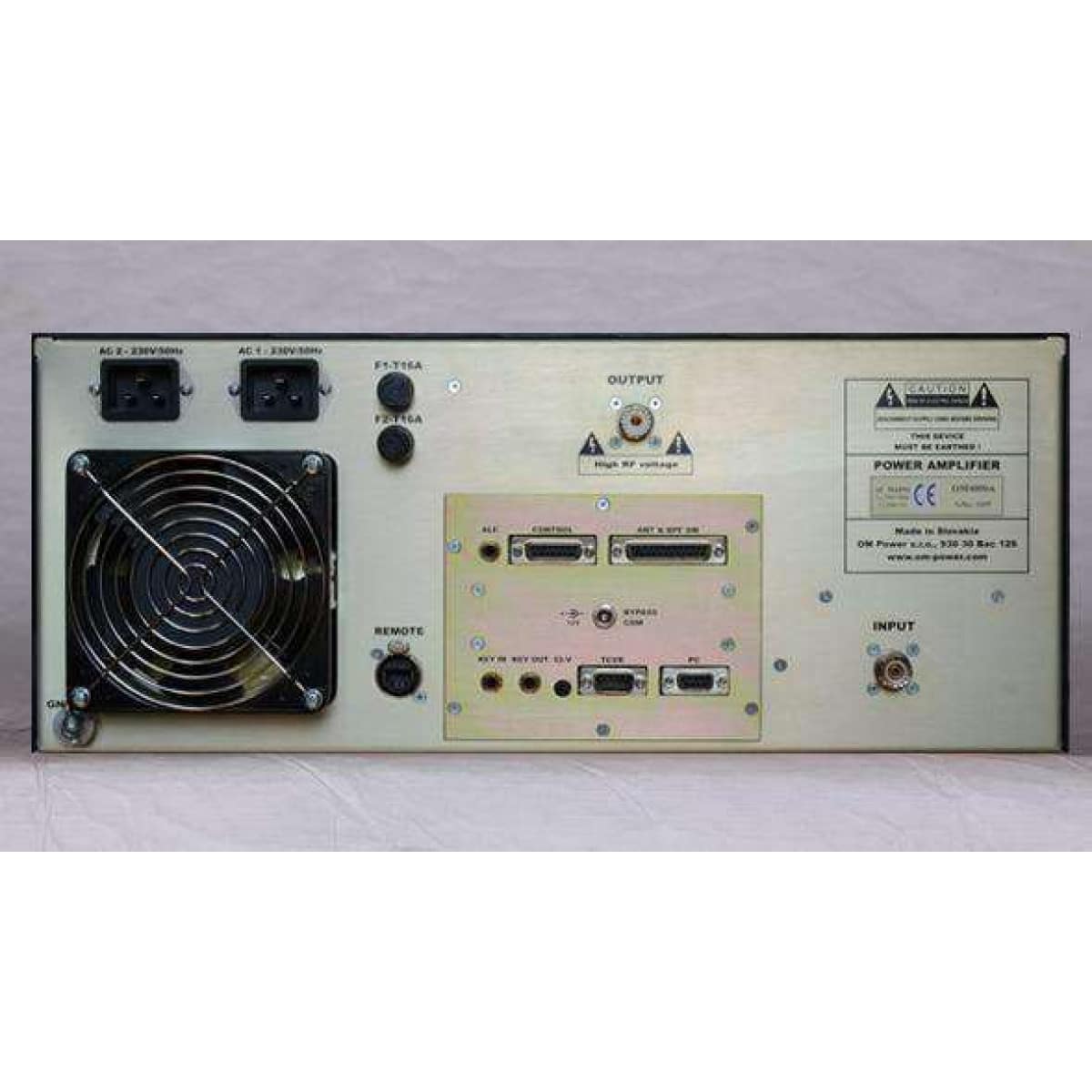

Alimentazione elettrica: | 2 x 230 V – 50 Hz una o due fasi |
Transformers: | 2 pezzi di toroidale 3kVA trasformatore |
Dimensioni: | 485 x 200 x 455 millimetri (larghezza x altezza x profondità) |
Peso: | 46 kg |
I circuiti di protezione: | – VSWR troppo alta |
– Potenza di ingresso troppo alta | |
– Potenza di uscita troppo alta | |
– Tensione piastra troppo bassa | |
– Corrente anodo troppo alta | |
– Corrente dello schermo troppo alta | |
– Corrente di griglia troppo alta | |
– Mistuning di PA | |
– Protezione commutazione Hot | |
– Soft start per proteggere le fusibili | |
– “Switch-on di blocco” a amplificatore aperto | |
Indicatori LED: | – Corrente a griglia controllo (Ig1) – 2 LED |
– WAIT – (. 150 sec) preriscaldamento del tubo | |
– STBY – standby | |
– OPR – modalità di funzionamento | |
– GUASTO – fallimento, lo spegnimento per circa. 2 sec. | |
– BLOCCO – condizione di funzionamento | |
– ANT 1 – che ANT è in uso | |
– ANT 2 – che ANT è in uso | |
– ANT – selezione ANT | |
indicazioni grafico a barre: | – Potenza – 50 LED |
– Potenza riflessa – 20 LED | |
– Corrente Ig2 – 10 LED | |
– Tensione anodica, corrente anodica, tuning – 30 LED |
Informazioni aggiuntive
EAN | 8670000863503 |
---|
