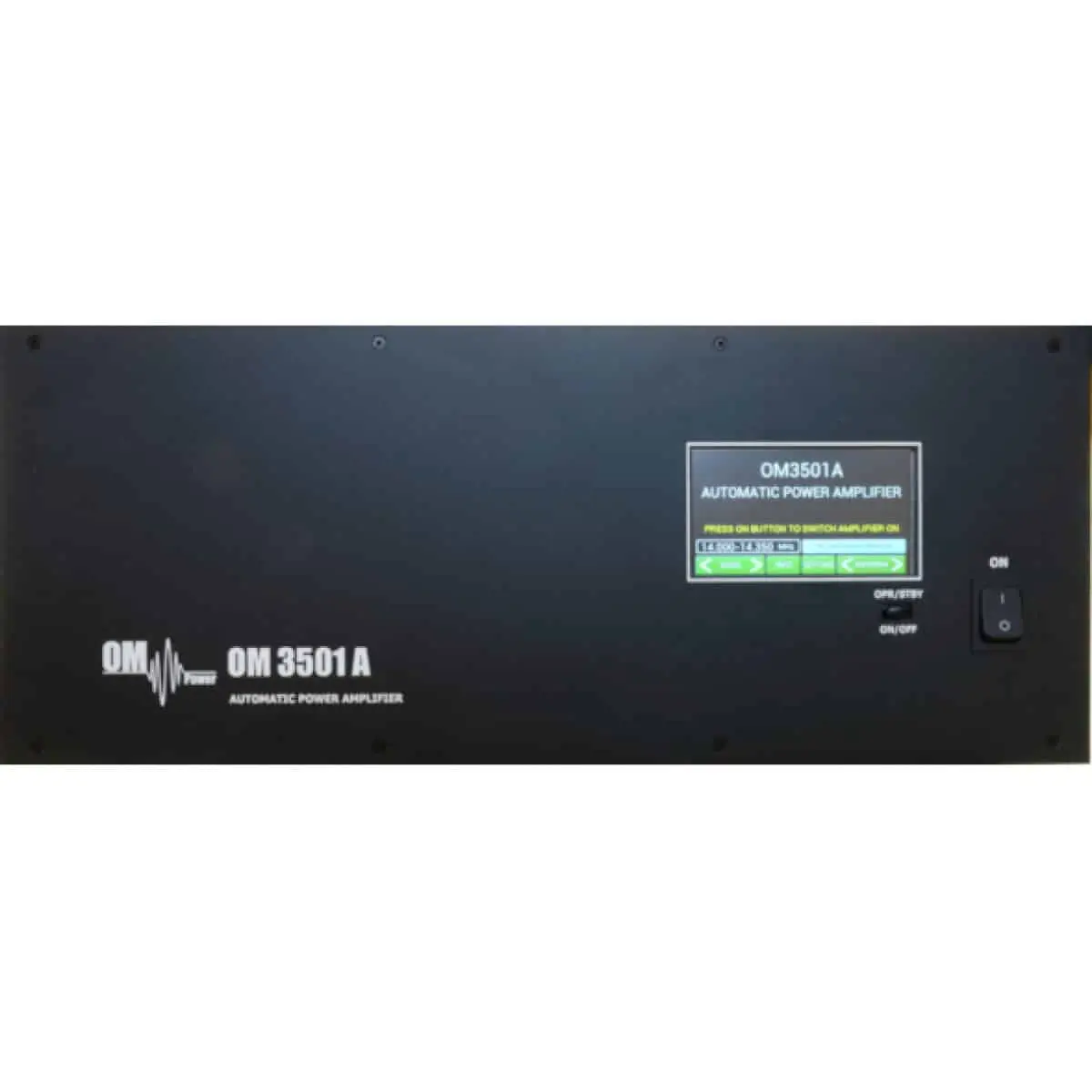

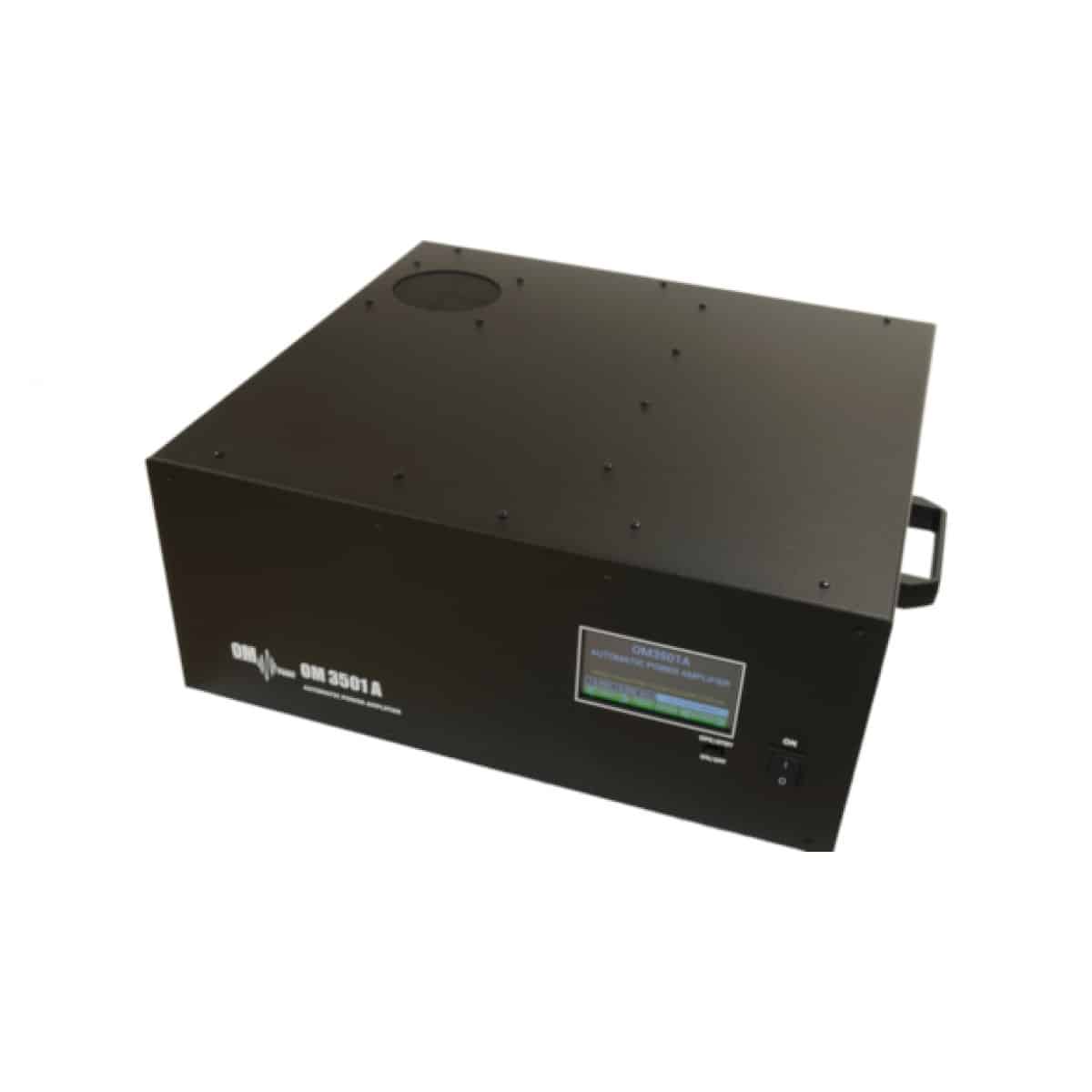

Amplificatore Lineare Automatico Valvolare 3500 Watt

L’amplificatore lineare automatico OM3501A è progettato per tutte le bande amatoriali a onde corte da 1,8 a 29 MHz (comprese le bande WARC) e tutte le modalità. È dotato di un pezzo di tetrodo ceramico GU78B.

I vantaggi di OM3501A:

Piena compatibilità con TRXs-CAT

– VENGO

– YAESU

– ELECRAFT

– Ten-Tec Orion

– Kenwood

– Protocollo transceive Icom tramite dispositivi microHAM – Uscita CI-V (MK II, MK2R, MK2R +, ecc.)

– Flex Radio Series 6xxx

– Apache Labs Anan

Commutazione della banda e della frequenza sensibili alla RF, per l’uso con radio che non dispongono di CAT

Commutazione automatica tra bande

Accordatura automatica con la banda in base ai segmenti

Commutazione automatica del filtro passa banda – Uscita BAND DATA compatibile con le radio YAESU (codice BCD)

Commutazione automatica degli interruttori dell’antenna – il numero massimo di antenne è 10, controllato dal codice di uscita BCD

Controllo remoto tramite PC Applicazione Windows

Specifiche di OM3501A:

Copertura di frequenza: bande amatoriali 1,8 – 29,7 MHz incluso WARC

Potenza: 3500 W in SSB e CW su bande HF,

3000W in RTTY / FM

Potenza in ingresso: da 30 a 80 W per la massima potenza in uscita

Impedenza di ingresso: 50 Ohm, VSWR <1,5: 1

Guadagno di potenza: 17 dB

Impedenza di uscita: 50 Ohm sbilanciata

SWR di uscita massima: 3: 1

Protezione SWR: passaggio automatico a STBY quando la potenza riflessa è di 350 W o superiore

Distorsione di intermodulazione: migliore di -32dBc

Soppressione delle armoniche: <-50 dBc

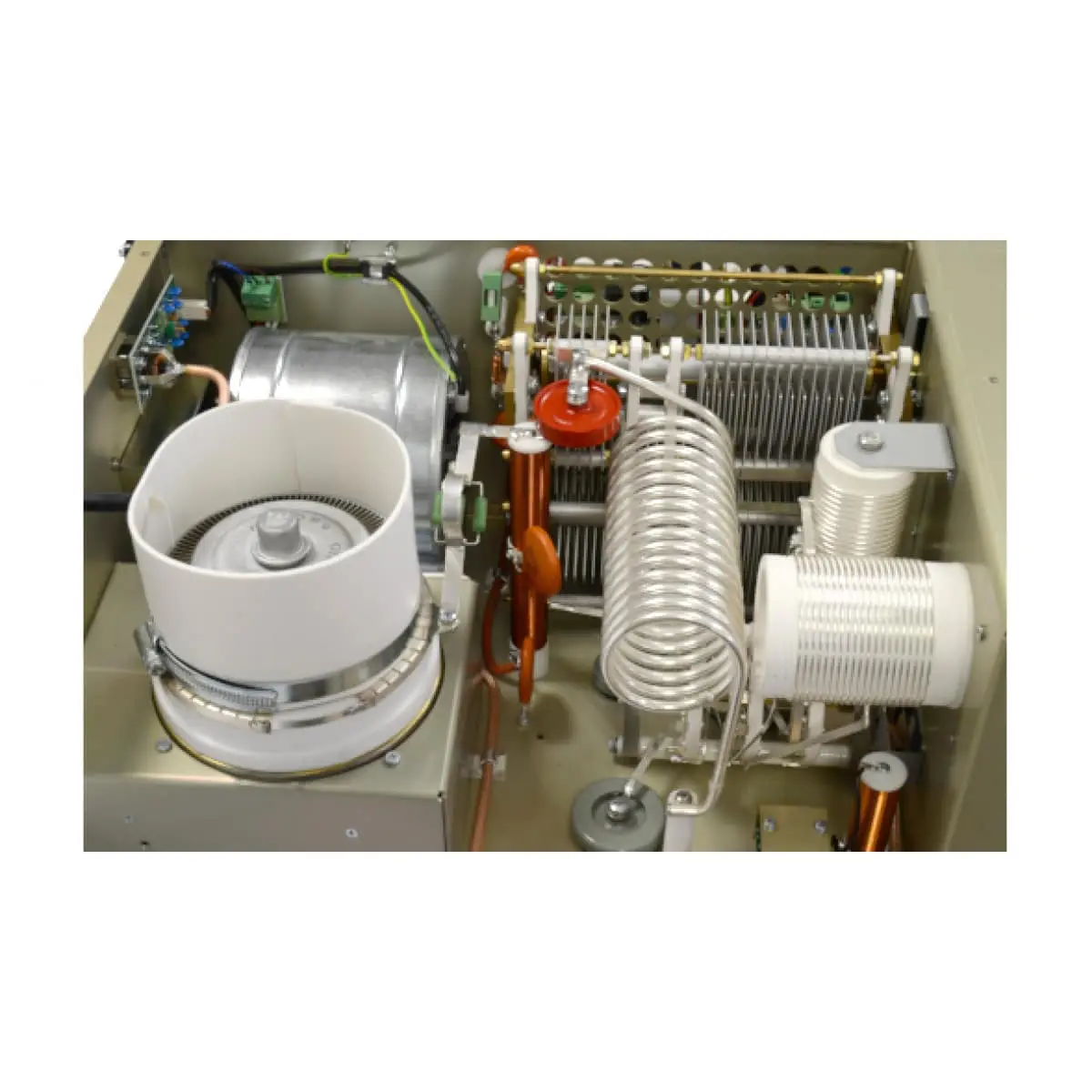

Tubo: tetrodo in ceramica GU78B

Dispositivo di raffreddamento: ventilatore centrifugo + ventilatore assiale

Velocità di risposta della melodia AUTO: meno di 0,5 s all’interno della stessa BAND, meno di 2 s se fuori dalla BAND

Alimentazione: tensioni commutabili – 220/230 / 240V per 50Hz o 230/240 / 250V per 60Hz

(o altre tensioni primarie, ad es. 200 V 50 / 60Hz per il Giappone)

Trasformatori: 2 pezzi di trasformatore toroidale 3kVA

Dimensioni: 485 x 200 x 455 mm (larghezza x altezza x profondità)

Peso: 46 kg

Circuiti di protezione: – VSWR troppo alto

– Corrente anodica troppo alta

– Errore di tensione anodica

– Corrente schermo troppo alta

– Errore di tensione dello schermo

– Corrente di rete troppo alta

– Errore di tensione di rete

– Errore di tensione di riscaldamento

– Mistuning di PA

– Temperatura troppo alta

– Avvio graduale per proteggere i fusibili

– “blocco dell’accensione” sull’amplificatore aperto

Indicazioni: display touchscreen a colori da 4,3 ”

Caratteristiche: alto livello di protezione

Memoria per guasti e avvisi, facile manutenzione

Corrente anodica di impostazione automatica (BIAS) – nessuna necessità di regolazione manuale dopo la sostituzione del tubo

Tre modalità di lavoro programmabili della soffiante assiale

Operazione QSK completa

Molti parametri operativi da visualizzare

Telecomando – connettore per connessione LAN – software di controllo remoto gratuito

Supporta la commutazione ANT esterna automatica
