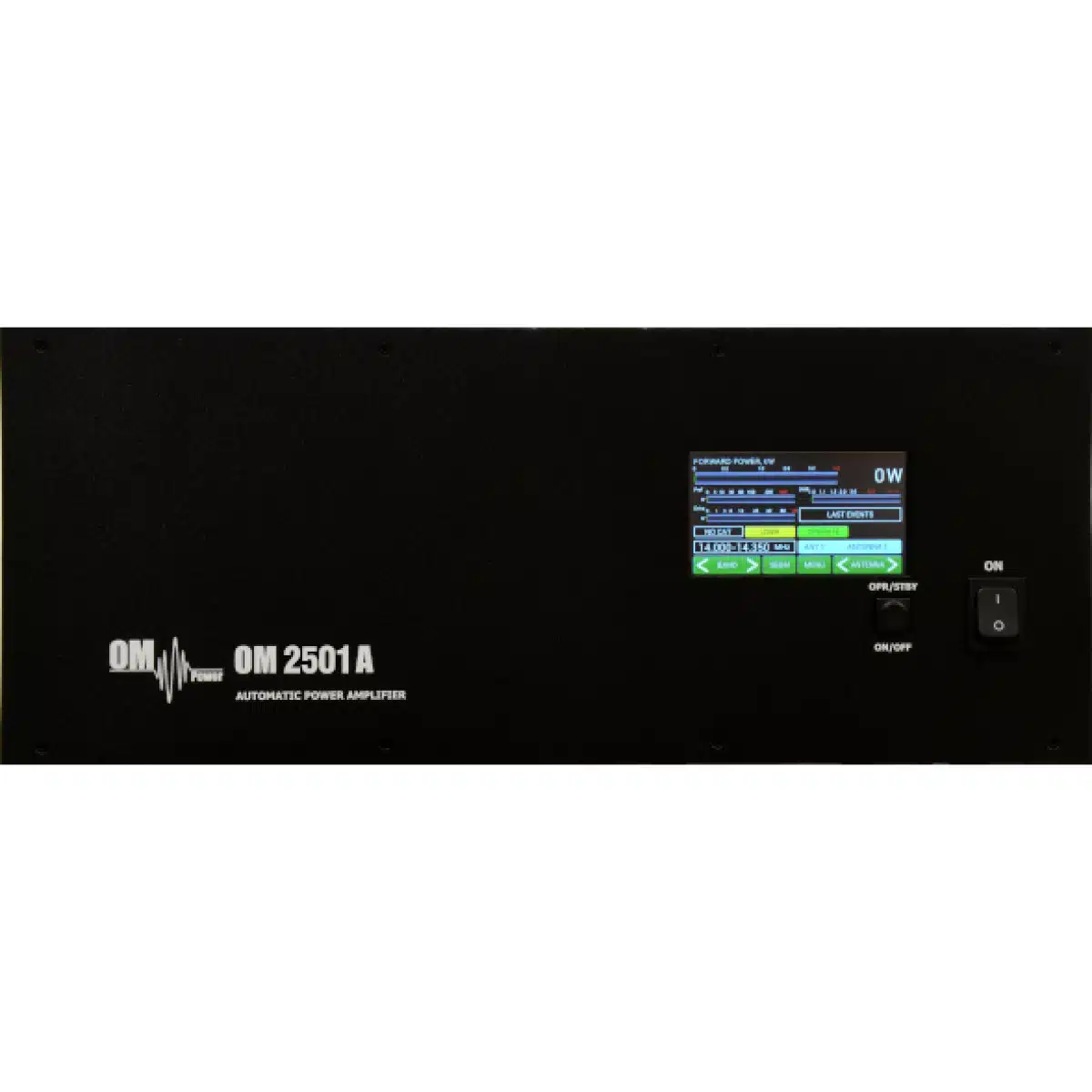

L’amplificatore lineare automatico OM2501A è progettato per tutte le bande amatoriali a onde corte da 1,8 a 29 MHz (comprese le bande WARC) e tutte le modalità. È dotato di un unico pezzo di tetrodo ceramico FU-278F o GU84B.

I vantaggi di OM2501A:

Piena compatibilità con TRXs-CAT

– VENGO

– YAESU

– ELECRAFT

– Ten-Tec Orion

– Kenwood

– Protocollo ricetrasmittente Icom utilizzato da dispositivi microHAM – Uscita CI-V (MK II, MK2R, MK2R +, ecc.)

– Flex Radio Serie 6xxx

– Apache Labs Anan

Commutazione di banda e frequenza sensibile alle radiofrequenze, da utilizzare con radio prive di CAT

Passaggio automatico tra le bande

Sintonizzazione automatica con la banda in base ai segmenti

Commutazione automatica del filtro passa banda – Uscita BAND DATA compatibile con radio YAESU (codice BCD)

Commutazione automatica degli interruttori dell’antenna: il numero massimo di antenne è 10, controllato dal codice di uscita BCD

Controllo remoto tramite applicazione Windows per PC

Specifica di OM2501A:

Copertura di frequenza: Bande amatoriali 1,8 – 29,7 MHz incluso WARC

Potenza di uscita: 2500 W in SSB e CW sulle bande HF,

2000 W in RTTY / FM

Potenza di ingresso: Da 30 a 60 W per la massima potenza di uscita

Impedenza di ingresso: 50 Ohm, VSWR <1.5: 1

Guadagno di potenza: 17 dB

Impedenza di uscita: 50 Ohm sbilanciato

SWR di uscita massimo: 3: 1

Protezione SWR: Passaggio automatico a STBY quando la potenza riflessa è di 350 W o superiore

Distorsione di intermodulazione: migliore di -32dBc

Soppressione delle armoniche: <-50 dBc

Tubo: 1x tetrodo ceramico FU-728F o GU84B

Più fresco: Ventilatore centrifugo + Ventilatore assiale

Velocità di risposta della sintonizzazione AUTO: meno di 0,5s all’interno della stessa BANDA, meno di 2s se fuori BAND

Alimentazione elettrica: tensioni commutabili – 220/230 / 240V per 50Hz o 230/240 / 250V per 60Hz

(o altre tensioni primarie es. 200V 50 / 60Hz per il Giappone)

Trasformatori: 2 pz di trasformatore toroidale 2kVA

Dimensioni: 485 x 200 x 455 mm (larghezza x altezza x profondità)

Peso: 40 kg

Circuiti di protezione: – VSWR troppo alto

– Corrente anodica troppo alta

– Errore di tensione anodica

– Corrente dello schermo troppo alta

– Errore di tensione dello schermo

– Corrente di rete troppo alta

– Errore di tensione di rete

– Errore di tensione di riscaldamento

– Mistuning di PA

– Temperatura troppo alta

– Soft start per proteggere i tuoi fusibili

– “blocco dell’accensione” ad amplificatore aperto

Indicazioni: Display touch screen a colori da 4,3 ”

Caratteristiche: Alto livello di protezione

Memoria per guasti e avvisi, facile manutenzione

Configurazione automatica della corrente anodica (BIAS): non è necessario regolare manualmente dopo aver cambiato il tubo

Tre modalità di lavoro programmabili del ventilatore assiale

Operazione QSK completa

Molti parametri operativi da visualizzare

Controllo REMOTO – connettore per connessione LAN – software di controllo remoto gratuito

Supporta la commutazione ANT esterna automatica

Connessione LAN

L’amplificatore di potenza è interfacciato alla LAN tramite XPORT di Lantronix (tipo XP1001000-05R). Maggiori informazioni possono essere trovate su www.lantronix.com .

Le impostazioni di fabbrica predefinite di XPORT sono:

Indirizzo IP: 192.168.1.222

Maschera: 255.255.255.0

Gateway: 192.168.1.1

Queste sono impostazioni rigorosamente predefinite. È possibile modificare uno qualsiasi di questi accedendo alla GUI Web di XPORT tramite il browser Web. Si sconsiglia di modificare altri parametri dell’interfaccia XPORT in quanto ciò potrebbe causare la perdita di comunicazione. Non esiste un nome utente o una password predefiniti. Si consiglia vivamente di proteggere l’interfaccia web con nome utente e password.

Per il controllo remoto e il monitoraggio tramite LAN è necessario un software speciale. È disponibile gratuitamente, può essere scaricato dal seguente indirizzo:

https://www.om-power.com/download/HF_PA_Manager_v3.31-setup.exe .

NOTA: Per il corretto funzionamento del software è necessario avere le porte LAN accessibili 9999 e 10001.
