DESCRIZIONE GENERALE:

Remote Control amplia le possibilità di utilizzo di OM4000 A fino a 10 metri di distanza dalla propria posizione operativa. Quando necessario, è anche possibile collegare l’unità di controllo remoto alla rete LAN e controllarlo utilizzando uno speciale software (che non fa parte di questo pacchetto) per distanza illimitata.

LA CONFEZIONE INCLUDE:

– OM4000A Remote Control;
– Alimentazione 230V / 12V, 600mA;
– Piombo di patch 10m per collegare Telecomando con OM4000A PA;

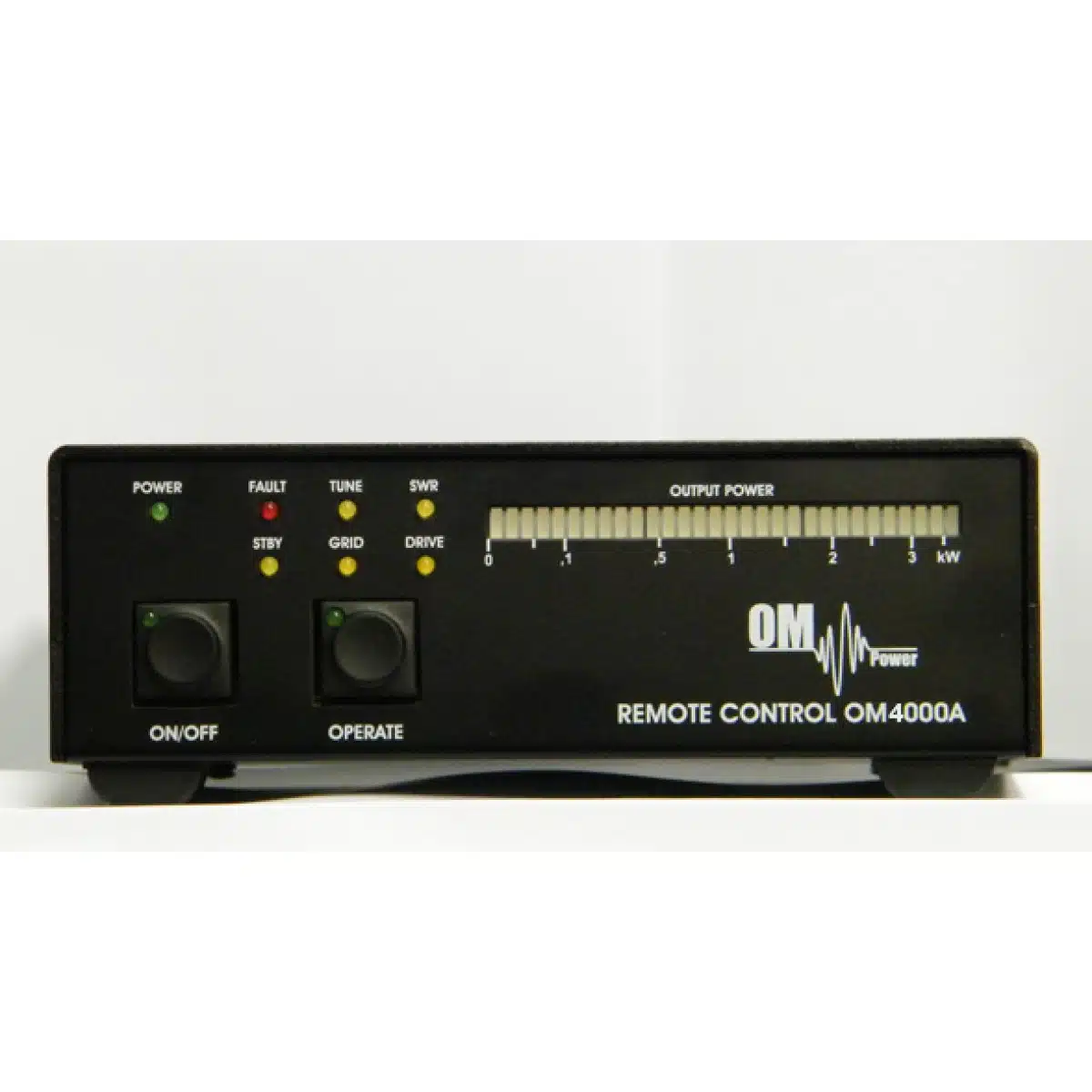

– ON / OFF: interruttore ON / OFF standard. Sulla statale è indicato da LED verde sull’interruttore;

– FUNZIONARE: pulsante controlla lo stato di funzionamento della PA. Quando ho modalità noperating LED verde è coperchio;

– POTENZA: LED di alimentazione indica il collegamento di alimentazione. 12V / 500 mA;

– GUASTO: LED rosso errore indica guasto PA. Sarà coperchio su una qualsiasi condizione di guasto!;

– ATTESA:  led giallo indica stadby stato della PA;

– TUNE: LED giallo sarà coperchio se circuito di sintonia PI indica che messa a punto supplementare è necessario;

– GRID: indica 2 ° griglia di protezione. Trigered se la corrente schermata di sicurezza è stato raggiunto);

– SWR: LED giallo indicherà eccessiva potenza riflessa sulla presa dell’antenna della PA;

– DRIVE: sarà coperchio se l’alimentazione dell’unità massima è stata superata;

– USCITA DI POTENZA: grafico a 30 segmenti barra indicherà potenza di uscita di picco- Fili: connettore RJ45 standard – Interfaccia LAN per l’accesso remoto;

– ON: Interruttore generale ON / OFF. (Fornitura off 12V di taglio per unità);

– DC 12V: jack di alimentazione (5,5 / 2,1) per la fornitura di 12 V / 600 mA;

– CAL: potenziometro di taratura (se necessario per sincronizzare il grafico a barre di potenza con grafico a barre su OM4000A);

– PA: presa per il collegamento diretto a OM4000A PA;

ATTENZIONE: Si prega di prestare particolare attenzione a non usare presa PA come presa LAN come tensioni dannose potrebbero danneggiare i dispositivi Ethernet quali switch, PC, ecc Utilizzare solo in dotazione cavo da 10 m per collegare il PA con telecomando.

MESSA A TERRA:

La centralina di controllo remoto deve essere messa a terra correttamente! Collegare la vite sul pannello posteriore della scatola per il sistema di messa a terra locale con un cavo di rame; utilizzare una sezione di 4 mm2 almeno. Collegare il ricetrasmettitore e l’amplificatore per lo stesso sistema di messa a terra della vostra baracca con attenzione. Se si utilizza un amplificatore di potenza con uscita più elevata è necessario essere consapevoli del fatto che il sistema di messa a terra funziona correttamente. Tutte le parti devono essere messe a terra dello stesso sistema. Usare cavi corti e fare in modo che ci sono buoni contatti! In caso contrario si corre il rischio di danneggiare l’attrezzatura, avendo problemi con TVI / BCI o il segnale potrebbe risultare distorta.

ISTRUZIONI DI DISTRIBUZIONE:

– Collegare unità con OM 4000A PA utilizzando il cavo in dotazione;

– Tensione di alimentazione 12V DC alla presa di alimentazione tramite alimentatore in dotazione;

– Verificare che POWER LED verde e il LED STBY giallo sono entrambi coperchio. Deve avvenire alcuna colpa collegamento sarà indicato da POWER sequenziato e STBY lampeggiante e stato delle spie saranno coperchio costantemente;

– Accendere la PA di utilizzare il tasto ON. processo di riscaldamento del tubo inizierà. Questo sarà indicato dal LED sul pulsante ON verde e dal lampeggio dei quattro LED (TUNE, GRID, SWR, DRIVE) (attendere led sarà anche coperchio sul pannello frontale della PA);

– Dopo il processo di riscaldamento PA è ora pronto per essere trasformato in modalità di funzionamento utilizzando il pulsante OPERATE. Utilizzare stesso interruttore per entrare STBY / utilizzare (funziona come azzeramento deve guasto stato verificarsi);

CONNESSIONE LAN

Unità remota si interfaccia alla LAN via XPORT fatta da Lantronix (tipo XP1001000-05R). Maggiori informazioni sono disponibili all’indirizzo: www.lantronix.com

Impostazioni di fabbrica di XPORT sono:

– Indirizzo IP: 192.168.1.222 (prima serie può essere: 192.168.1.101);
– Mask: 255.255.255.0;
– Gateway: 192.168.1.1;

Queste sono le impostazioni predefinite rigorosamente. È possibile modificare qualsiasi di questi andando XPORT GUI web tramite il browser web. Si consiglia di non cambiare altri parametri dell’interfaccia XPORT la perdita di comunicazione può essere causato da questo modo. Non vi è alcun nome utente o la password di default. Si consiglia vivamente di garantire interfaccia web con nome utente e password.

Per il controllo remoto e il monitoraggio su uno speciale software LAN è necessario. E ‘disponibile gratuitamente; può essere scaricato dal seguente indirizzo: http://www.om-power.com/download
