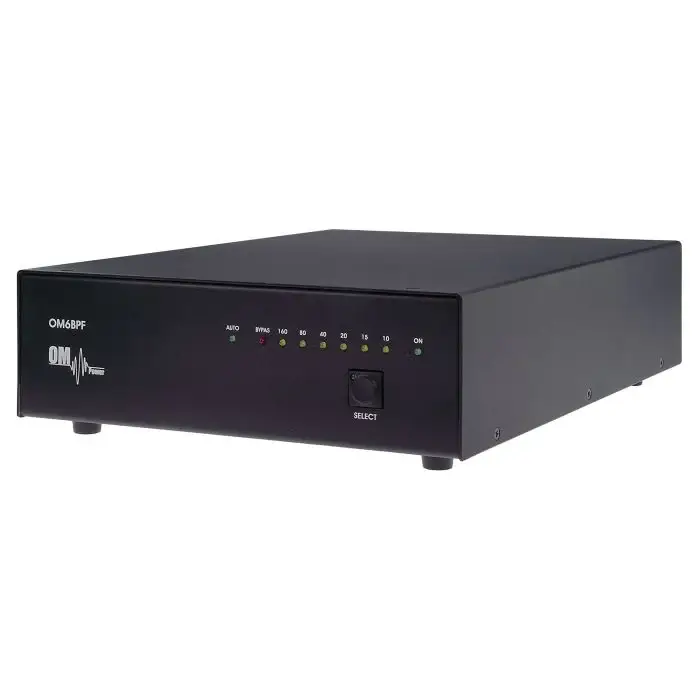

OM-Power OM-6BPF Filtro Passa Basso
Il filtro passa banda OM 6BPF è progettato per tutte le bande amatoriali a onde corte da 1,8 a 29 MHz (bande WARC esclusive) per una potenza di 200 W.
Specifiche:
- Copertura di frequenza: bande amatoriali 1.8 – 29.7 MHz esclusivo WARC

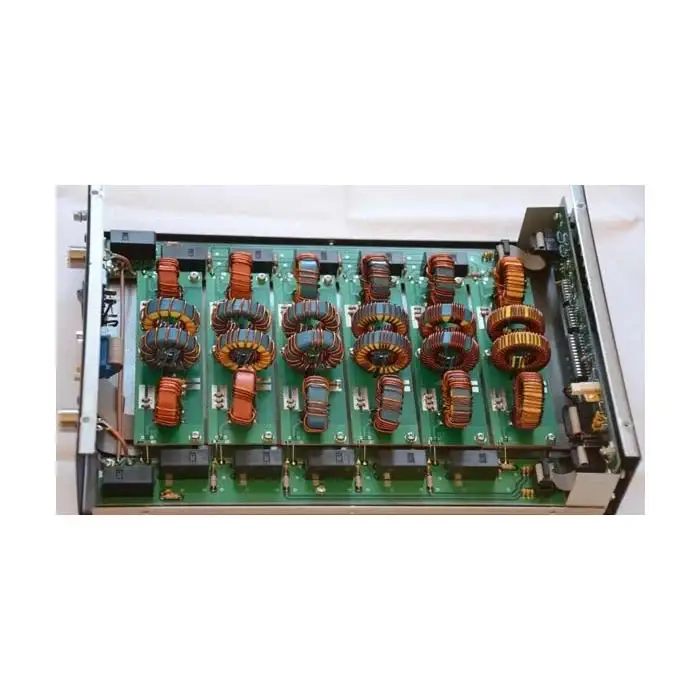

- Design: 3 filtri risonatori
- Potenza nominale: 200 W in SSB, CW, RTTY, AM e FM
- Impedenza di ingresso: 50 Ohm
- SWR: Meno di 1,2 : 1 su tutta la banda
- Impedenza di uscita: 50 Ohm non bilanciata
- Perdita di inserzione: perdita di inserzione molto bassa grazie ai condensatori ad alto Q, regolati a mano per le massime prestazioni
- Metodi di controllo: Automatico con amplificatori automatici Yaesu , Icom , Elecraft , OM Power , Banddecoder ad esempio dispositivi microHAM
- Alimentazione: esterna tra +12 V e 15 V
- Indicatori LED: modalità automatica
- Indicazioni di banda
- Modalità bypass
- Parametri: 210 x 75 x 320 mm (larghezza x altezza x profondità)
- Peso: 2,3 kg
Rifiuto tipico misurato da banda a banda | |||||||
---|---|---|---|---|---|---|---|
Mhz | max. perdita (dB) | max. ROS | Perdita minima della banda incrociata (dB) | ||||
1.8 | 0.25 | 1.1 | 3,5MHz | 7MHz | 14MHz | 21MHz | 28MHz |
2.0 | 0.25 | 1.1 | 47 | 70 | 60 | 53 | 70 |
3.5 | 0.25 | 1.1 | 1,85MHz | 7MHz | 14MHz | 21MHz | 28MHz |
3.8 | 0.25 | 1.1 | 42 | 46 | 60 | 55 | 50 |
7.0 | 0.3 | 1.15 | 1,85MHz | 3,5MHz | 14 MHz | 21MHz | 28MHz |
7.3 | 0.3 | 1.15 | 66 | 46 | 70 | 55 | 47 |
14.0 | 0.3 | 1.15 | 1,85MHz | 3,5MHz | 7MHz | 21MHz | 28MHz |
14.4 | 0.3 | 1.15 | 80 | 62 | 41 | 38 | 60 |
21.0 | 0.4 | 1.2 | 1,85MHz | 3,5MHz | 7MHz | 14 MHz | 28MHz |
21.5 | 0.4 | 1.2 | 75 | 75 | 65 | 35 | 58 |
28.0 | 0.4 | 1.2 | 1,85MHz | 3,5MHz | 7MHz | 14 MHz | 21MHz |
29.7 | 0.4 | 1.2 | 80 | 90 | 70 | 47 | 27 |
Informazioni aggiuntive
Peso | 2.3 kg |
---|---|
EAN | 8670001099680 |
