Caratteristiche:

1. Con l’aggiunta dell’involucro in ABS e del nuovo imballaggio, rispetto a molti clienti che utilizzano un involucro stampato in 3D, si risparmia sui costi.

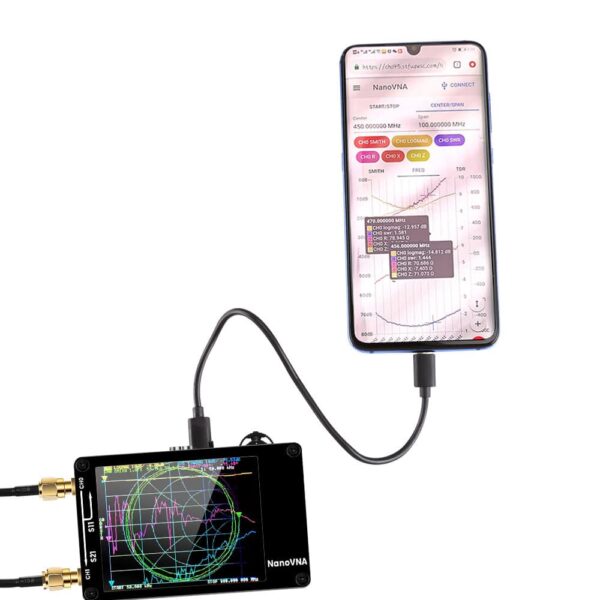

2. Supporta la linea typec-typec, più comoda da collegare ai telefoni cellulari, supporta la maggior parte dei telefoni Android con lo stesso display (non supporta iPhone). Risolvi il problema del piccolo schermo, della luminosità insufficiente e così via.
3. Supporta la funzione di analisi del dominio del tempo (TDR)
4. L’utilizzo della batteria può essere visualizzato sull’interfaccia.
5. Il numero di serie del prodotto è attaccato sul retro
6. Cambiato l’imballaggio esterno, il cartone per stampa a caldo della copertina del mondo, la protezione interna in plastica. Ridurre i problemi causati da shock di trasporto e altri processi.
7. Altri dettagli sono stati migliorati.

Specifiche:

– PCB: 54 mm x 85,5 mm x 11 mm (senza le dimensioni di connettori, interruttori)
– Frequenza di misurazione: 10 KHz -1,5 GHz
– Uscita RF: -13 dbm (massimo -9 dbm)
– Precisione di frequenza: <0,5 ppm
– Intervallo di misurazione: 70 dB ( 50kHz-300MHz), 50dB (300M-600MHz), 40dB (600M-900MHz) abilita firmware esteso)
– Port SWR: < 1.1

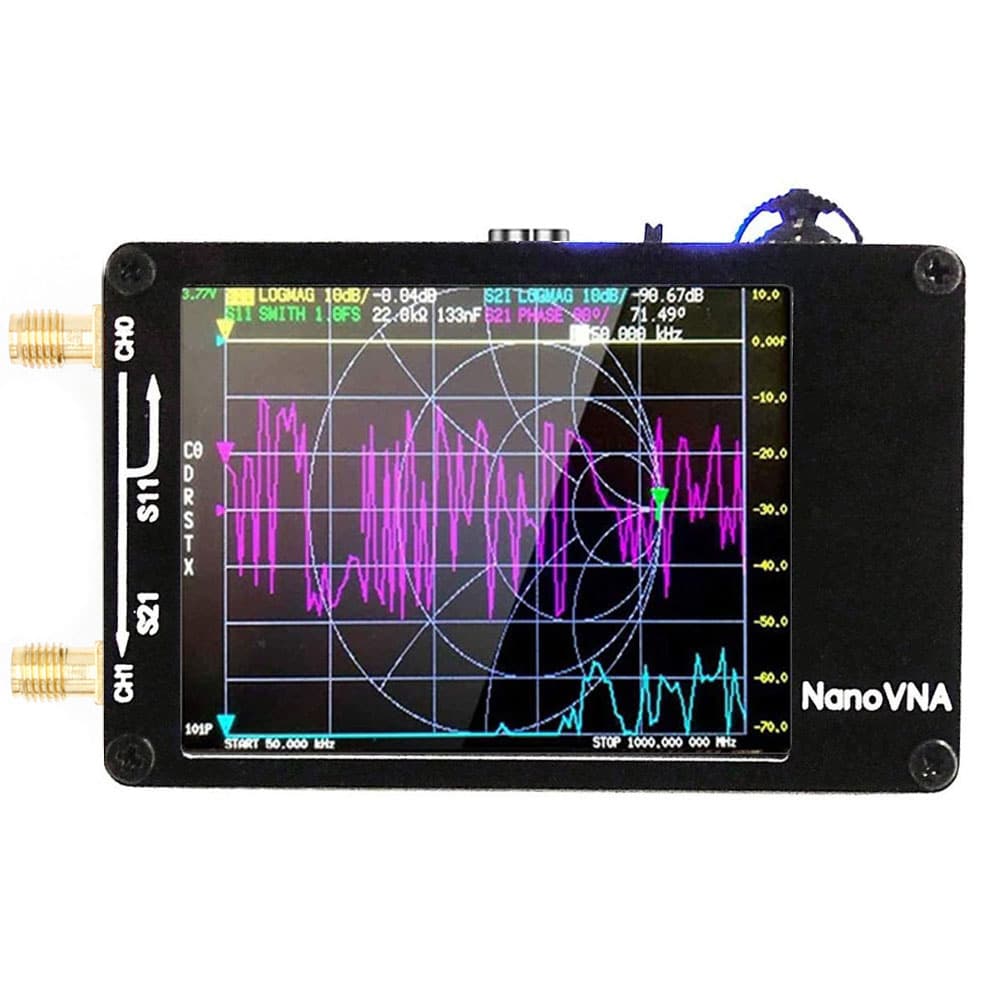

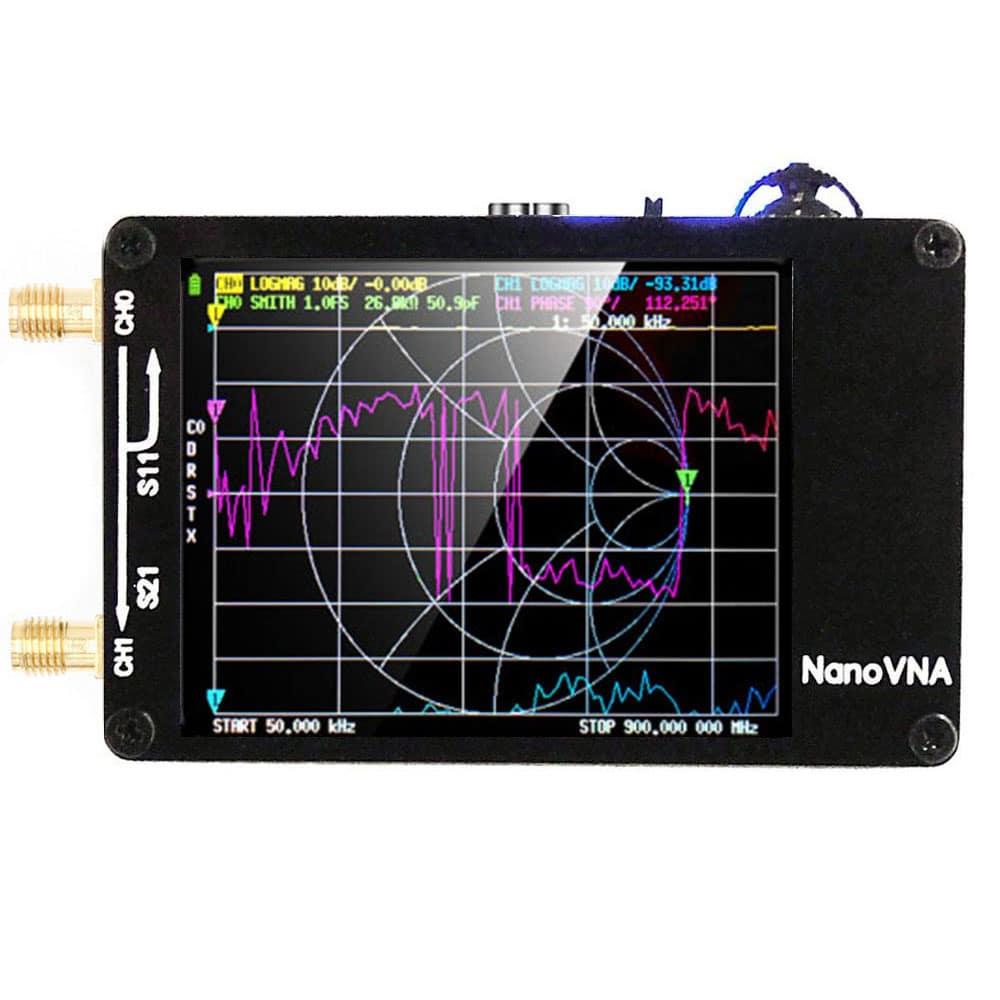

– Display: TFT da 2,8 pollici (320×240)
– Interfaccia USB: USB Type-C; Modalità di comunicazione: CDC (seriale)
– Alimentazione: USB 5V 120mA, elettricità integrata da 650 mAh, corrente di carica massima 0,8 A
– Numero di punti di calibrazione: 101 (fisso)
– Numero di punti di scansione: 101 (fisso)
– Monitoraggio del display: 4, Marcatura: 4, Salva impostazione: 5
– Misurazione dei parametri S, rapporto dell’onda stazionaria di tensione, fase, ritardo, diagramma di Smith e simili

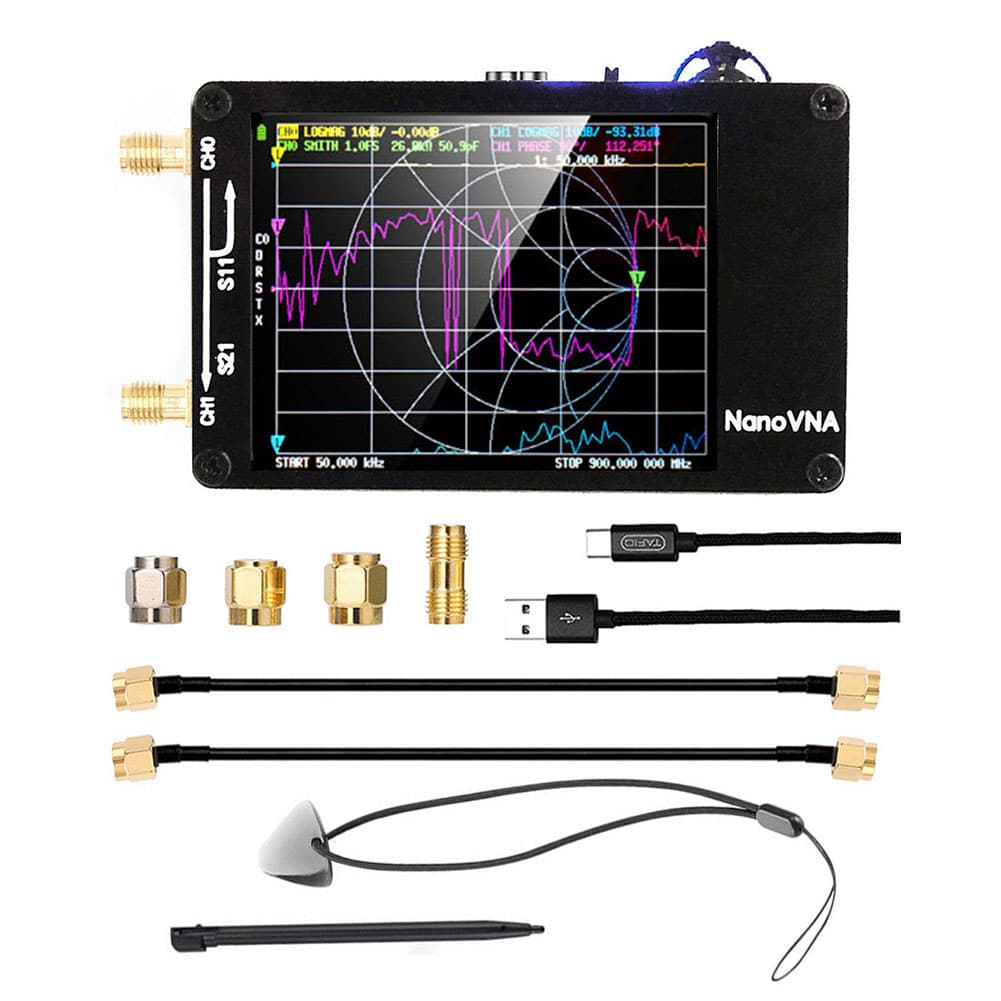

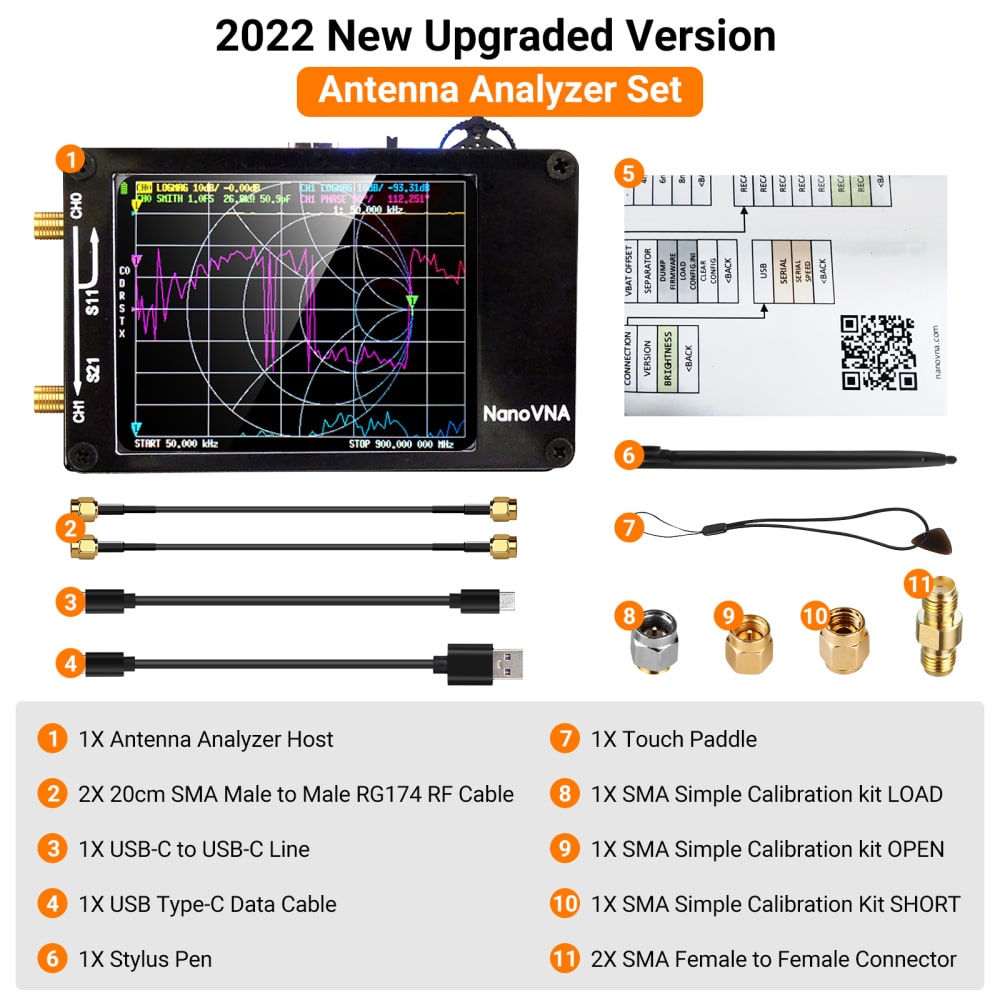

. Contenuto della confezione:

1 host NanoVNA (schermo tattile da 2,8 pollici e batteria da 650 mAh inclusi)
Cavo RF 2 x 20 cm SMA maschio a maschio RG174

1 x cavo dati USB di tipo C
1 x linea da tipo c a tipo c
1 x penna stilo

1 x Touch Paddle

2 connettori da femmina a femmina
SMA 1 kit di calibrazione semplice SMA CORTO
1 kit di calibrazione semplice SMA APERTO
1 kit di calibrazione semplice SMA LOAD

2 connettori SMA femmina a femmina
