NOTA:

Il sistema può memorizzare fino a 15 telecomandi, se il telecomando ottiene più di 15, il telecomando iniziale andrà perso.

Caratteristiche:

Tipo di cablaggio: terminale fisso

Corrente in standby: <5MA Potenza in ingresso: DC10V-14V Frequenza RF: 433Mhz Sensibilità in ricezione: >97dbm

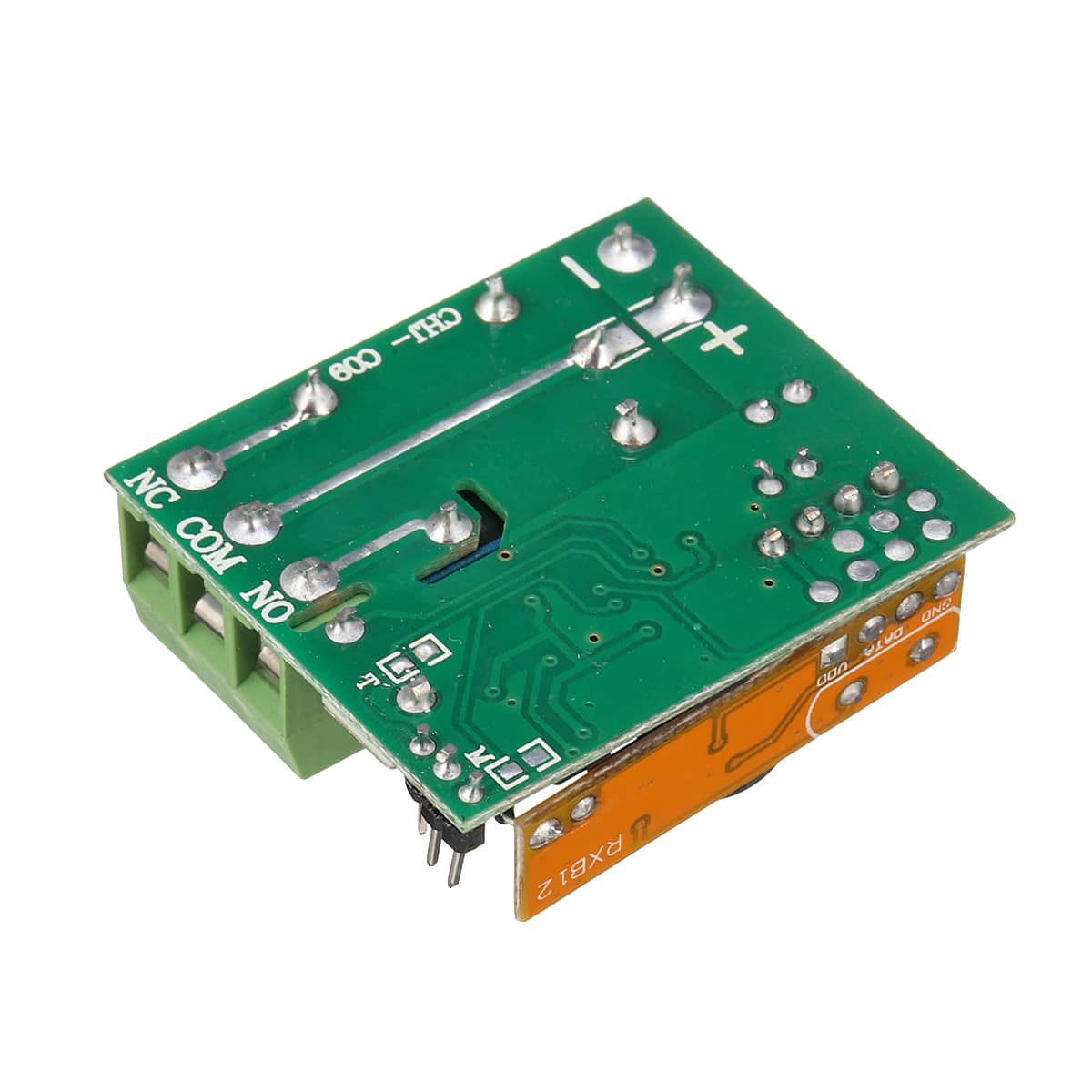

Terminale di uscita: NO, NC, COM

Modalità di funzionamento RF: supereterodina

Modalità di decodifica: decodifica software MCU

Distanza di trasmissione: > 100 m (spazio aperto)

Supporto del tipo remoto: codice di apprendimento, codice fisso (il codice variabile può essere progettato)

Modalità di lavoro: Momentary, Toggle, Latching Time delay (5s, 10s, 15s )

Informazioni sulla modalità di lavoro:

– Momentaneo: premere il pulsante remoto, il relè si collega, rilasciare il pulsante remoto, il relè si disconnette.

– Toggle: premere una volta il pulsante remoto, il relè si collega, premere due volte il pulsante remoto, il relè si disconnette.

– Latching: premere il pulsante remoto A, il relè si collega, premere il pulsante remoto B, il relè si disconnette.

– Modalità ritardo: premere il pulsante del telecomando, il relè si collega, da quando si rilascia il pulsante remoto, dopo 5 secondi o 10 secondi o 15 secondi, il relè si disconnette automaticamente.

ISTRUZIONI:

Cancellare il codice:

Premi il pulsante di apprendimento sui ricevitori per 8 volte, i codici verranno puliti.

Dopo aver cancellato il codice, tutto il telecomando non può più funzionare.

1. Apprendimento del codice: (Momentaneo):

Premere una volta il tasto di apprendimento sul ricevitore, entra nella modalità di impostazione momentanea.

Aspetta un attimo, il LED si spegnerà, entrerà in stato di apprendimento.

Premere il pulsante del telecomando, l’indicatore LED sulla scheda del ricevitore lampeggerà e poi si spegnerà.

Dopo 3 secondi, l’indicatore LED si riaccenderà, imparando con successo.

2. Apprendimento del codice: ( Toggle ):

Premere due volte il tasto di apprendimento sul ricevitore, entra in modalità di impostazione dell’interruttore

Aspetta un attimo, il LED si spegnerà, entrerà in stato di apprendimento.

Premere il pulsante del telecomando, l’indicatore LED sulla scheda del ricevitore lampeggerà e poi si spegnerà.

Dopo 3 secondi, l’indicatore LED si riaccenderà, imparando con successo.

3. Apprendimento del codice: ( Latching )

Nota: quando si sceglie la modalità di blocco, per apprendere più telecomando, è necessario apprendere due pulsanti diversi, la prima volta appresa è per “ON”, la seconda volta appresa per “OFF”.

Ad esempio: pulsante A = ON , pulsante B = OFF

Premi il tasto di apprendimento sul ricevitore tre volte, entra in modalità di blocco.

Attendere un momento, l’indicatore LED sulla scheda del ricevitore lampeggerà e poi si spegnerà.

Premere il pulsante del telecomando A.

Il LED lampeggia per 5 volte.

Premere il pulsante del telecomando B.

Il LED lampeggia per 5 volte.

Dopo 3 secondi, l’indicatore LED si riaccenderà, imparando con successo.

A = ACCESO, B = SPENTO.

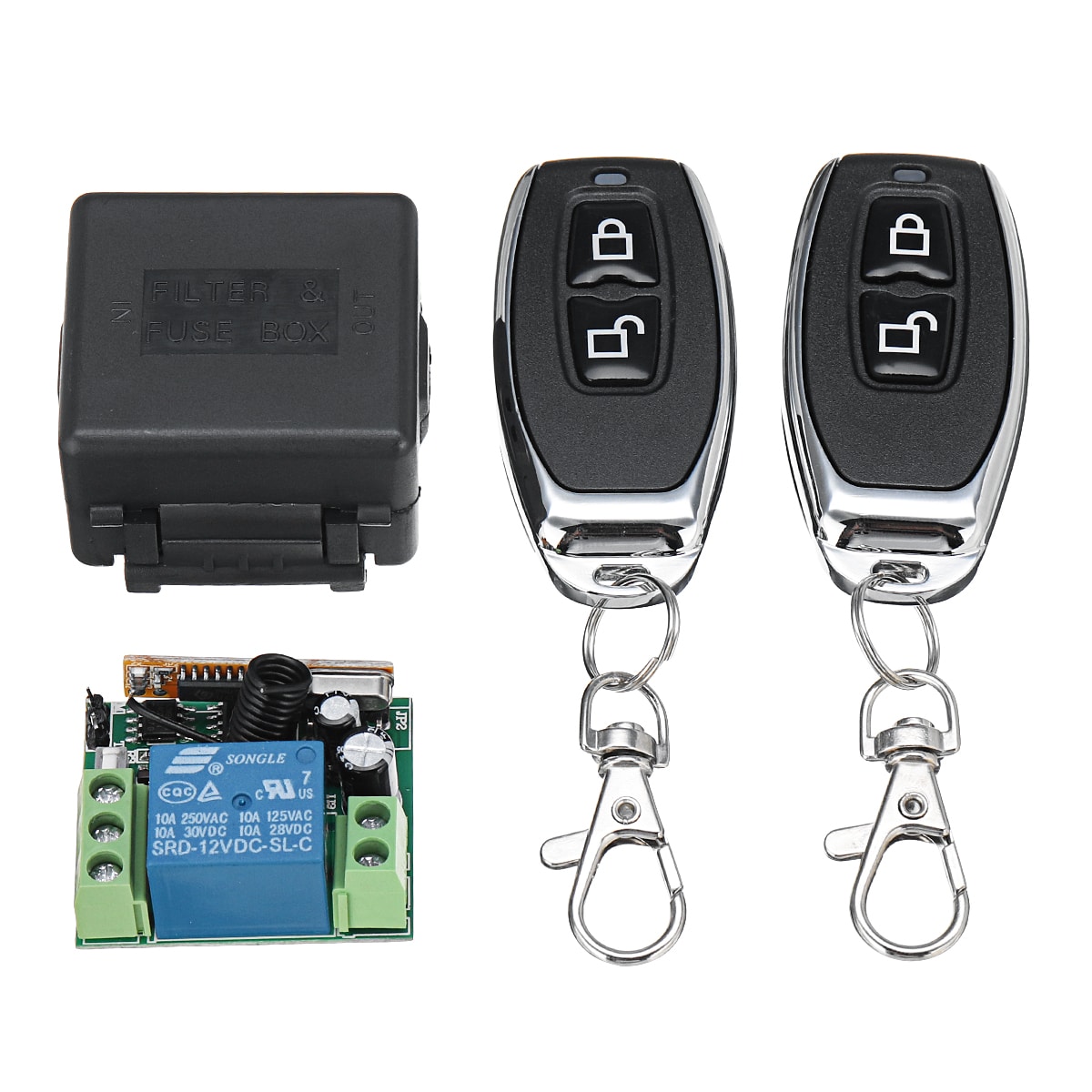

Contenuto della Confezione:

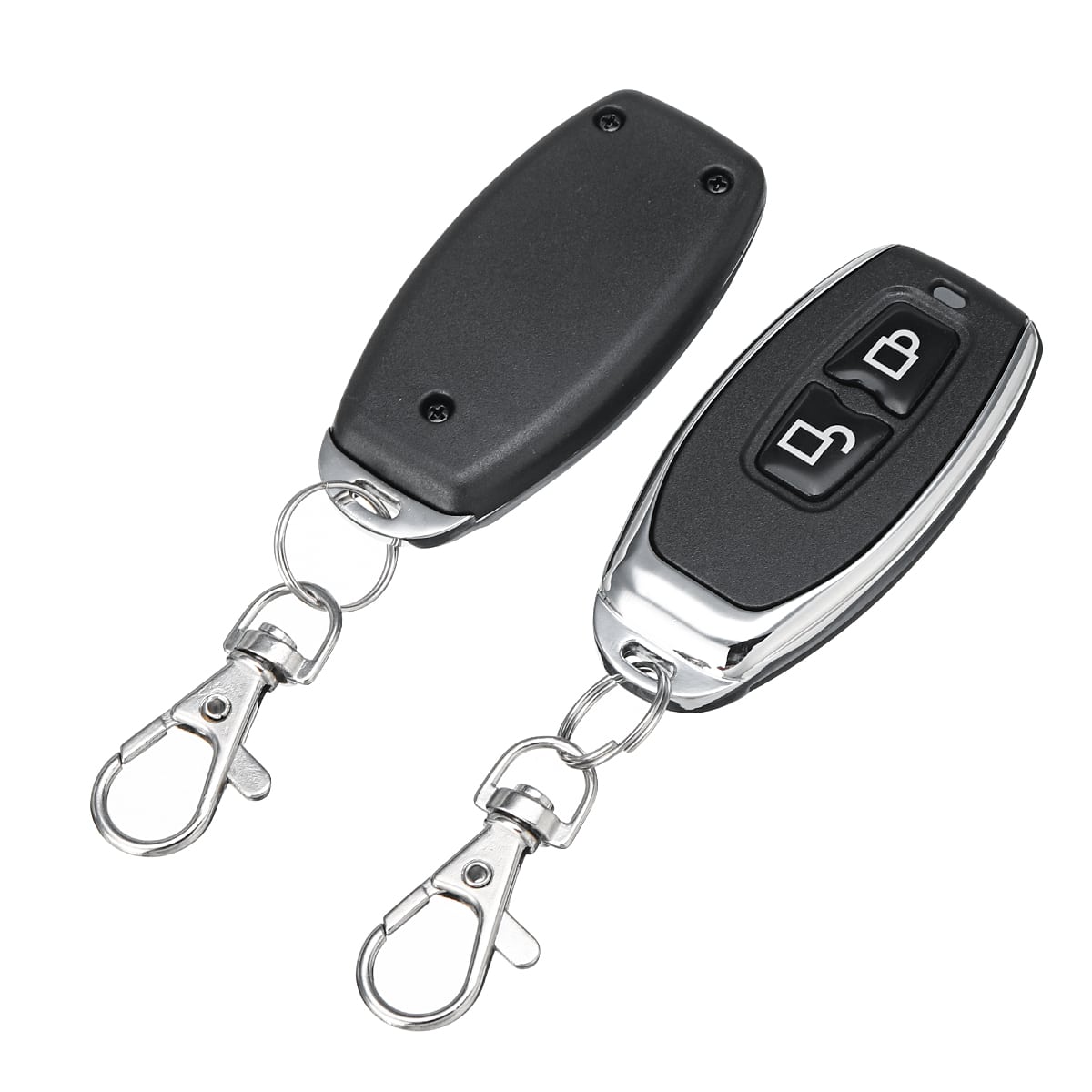

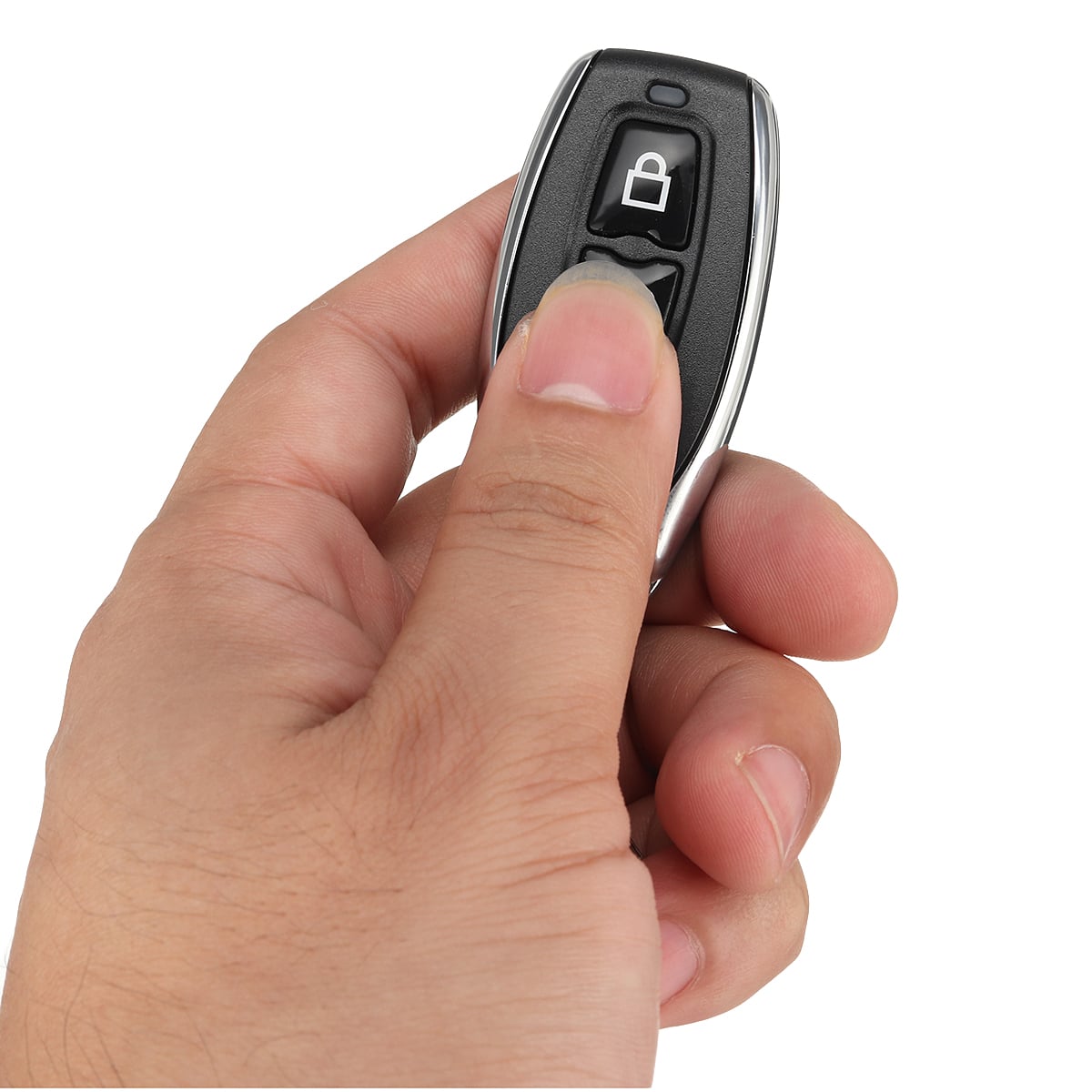

2 x trasmettitori di telecomando (batteria inclusa)

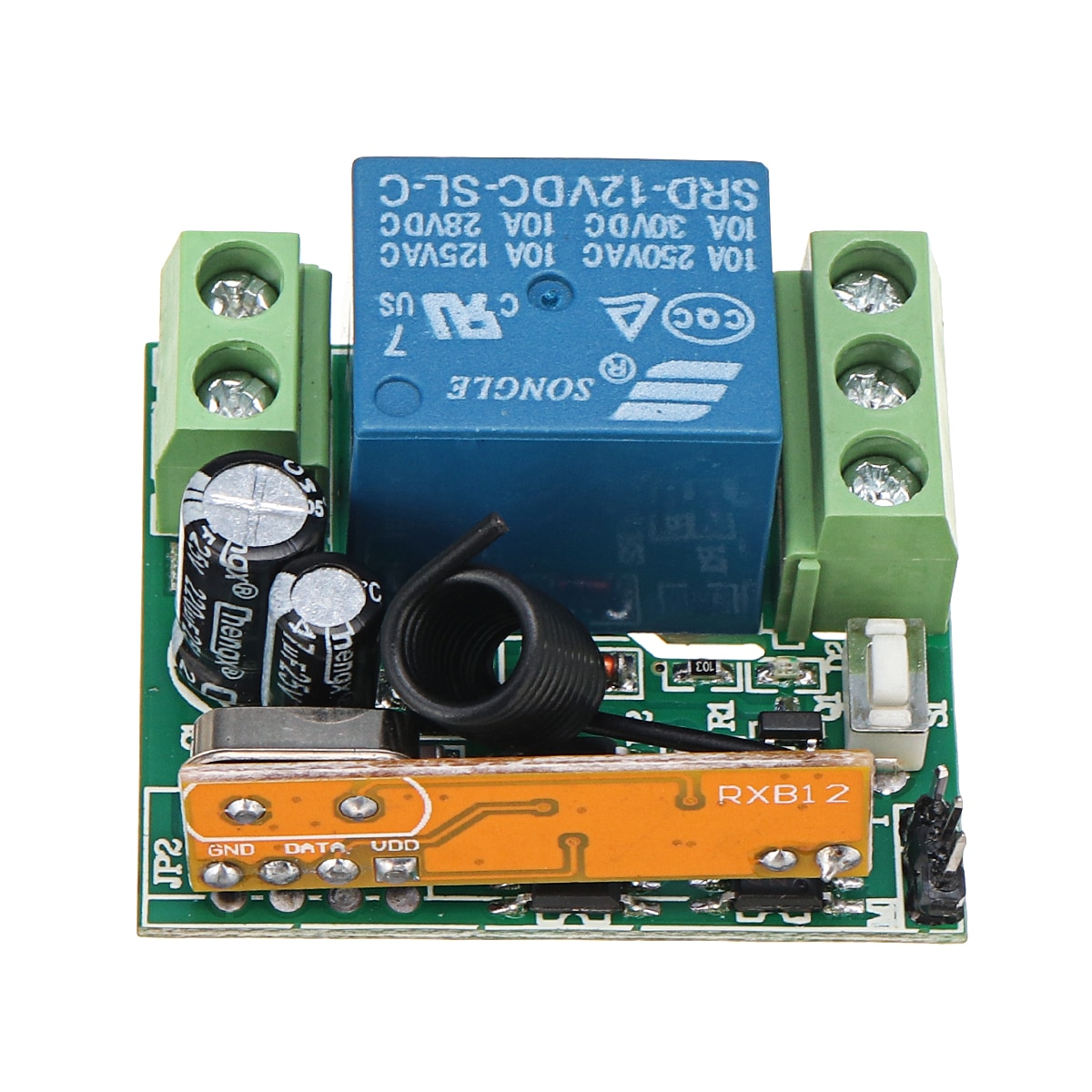

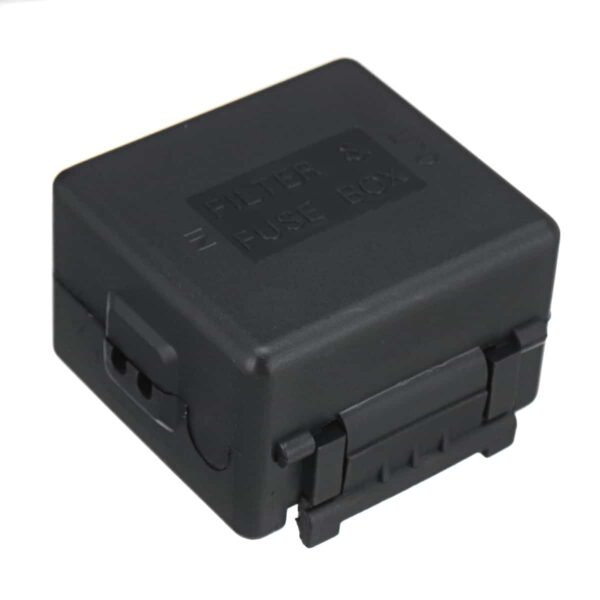

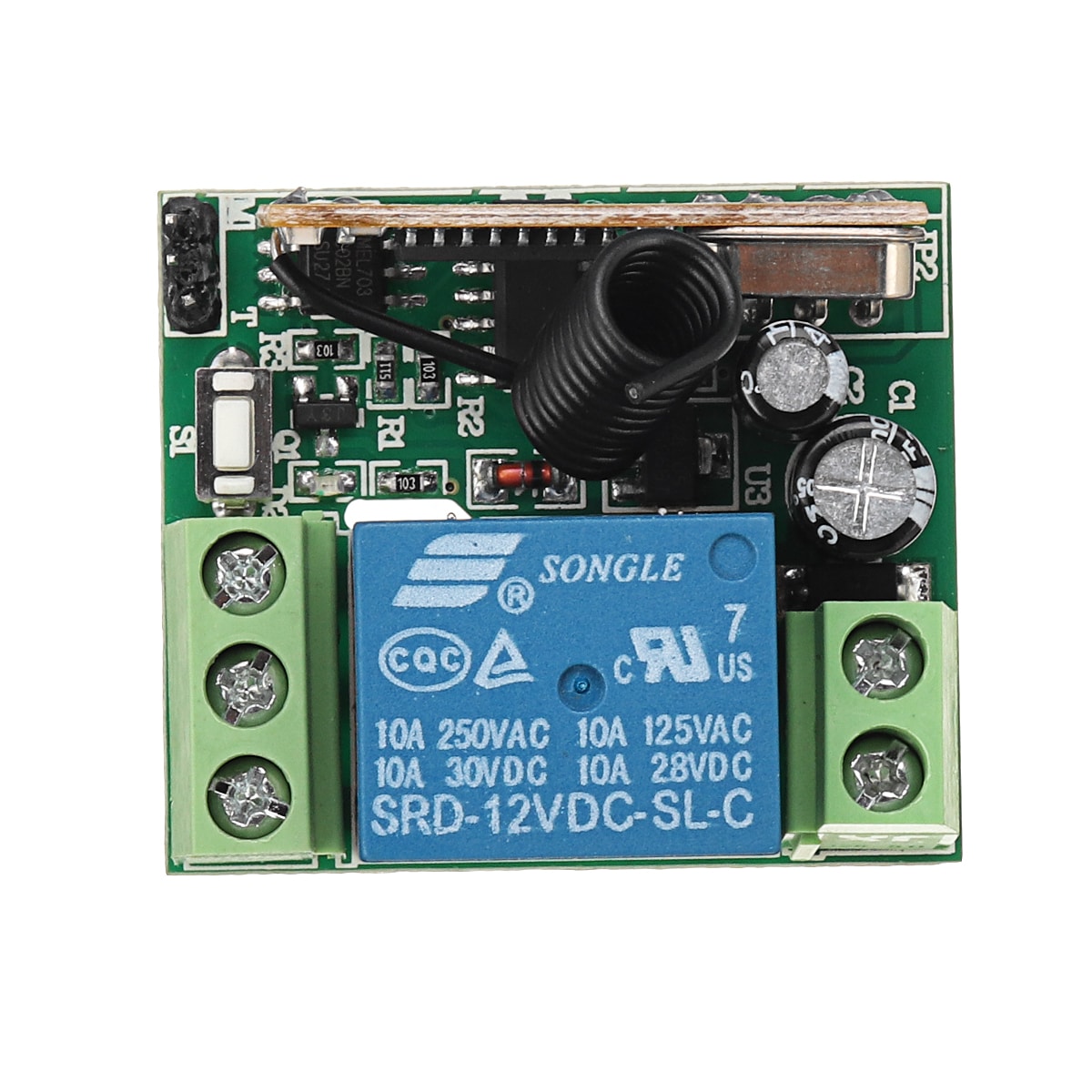

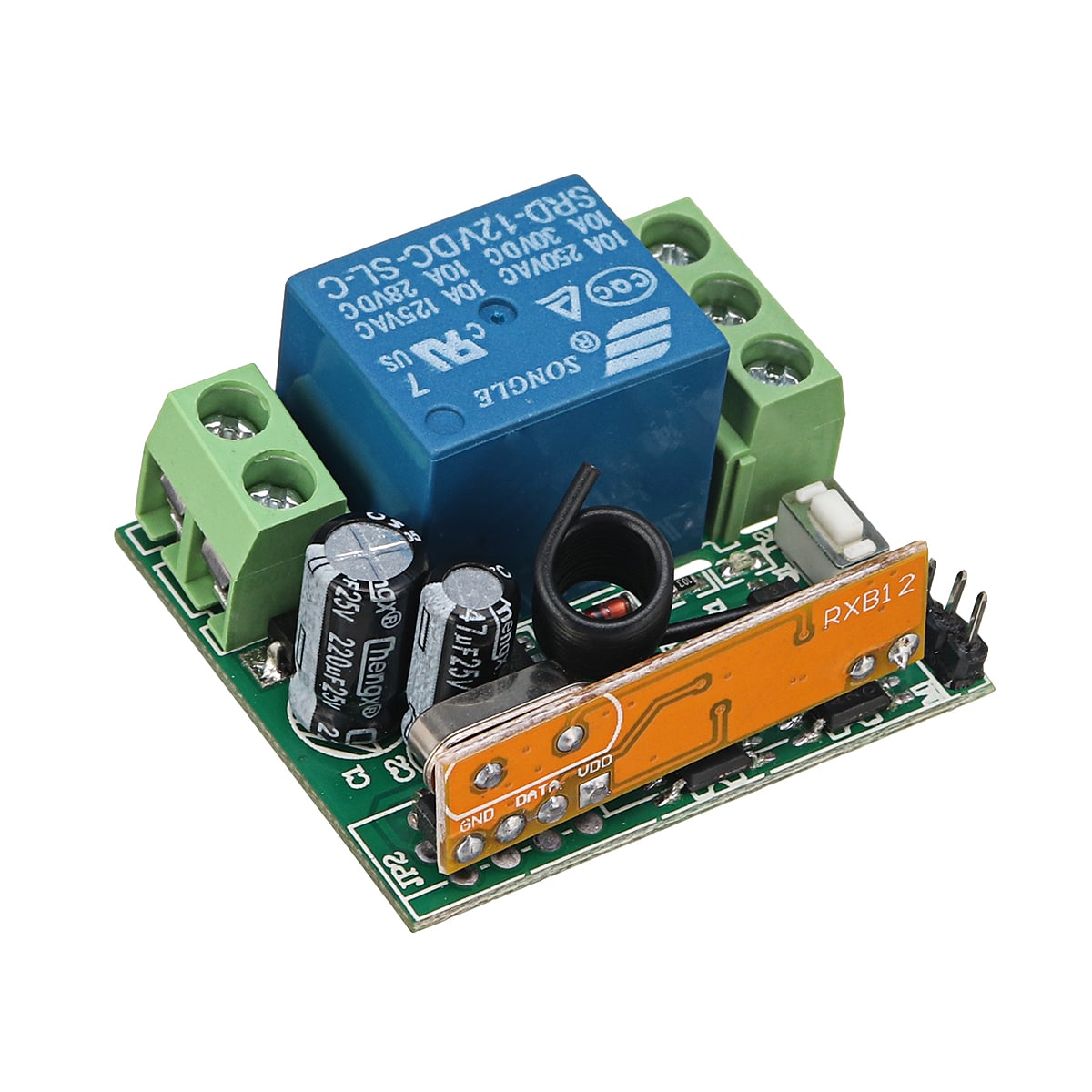

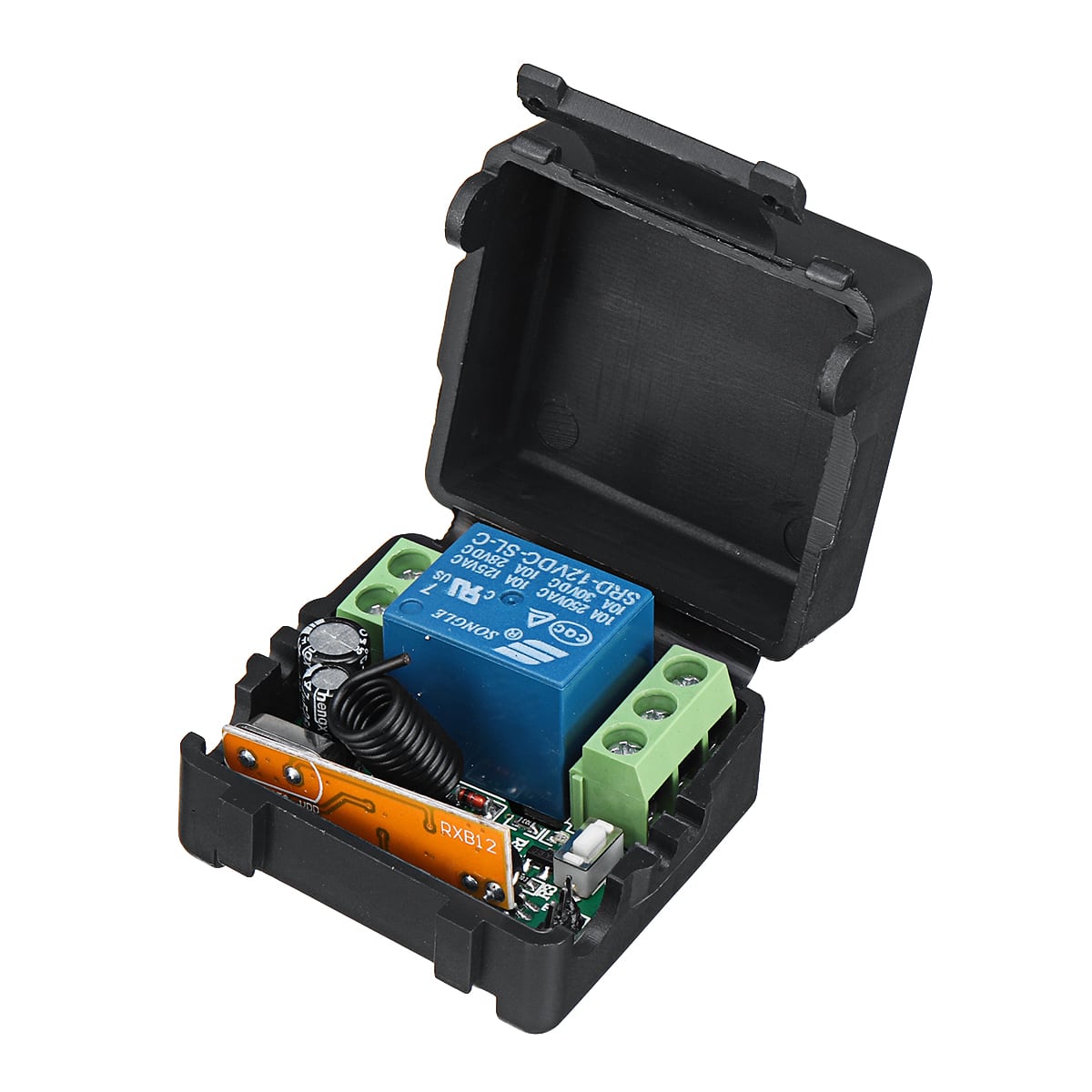

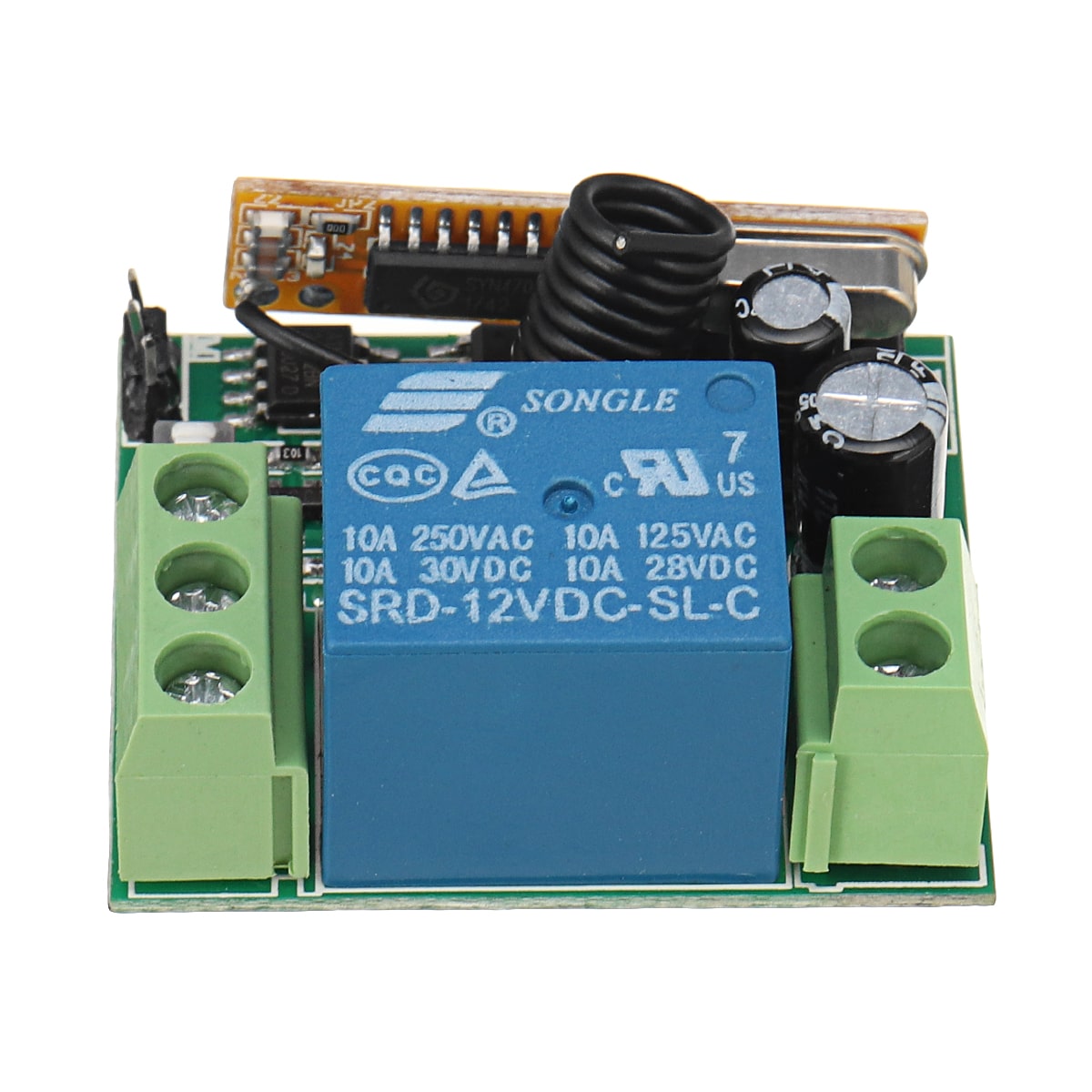

1 x modulo ricevitore remoto (compreso Shell)
