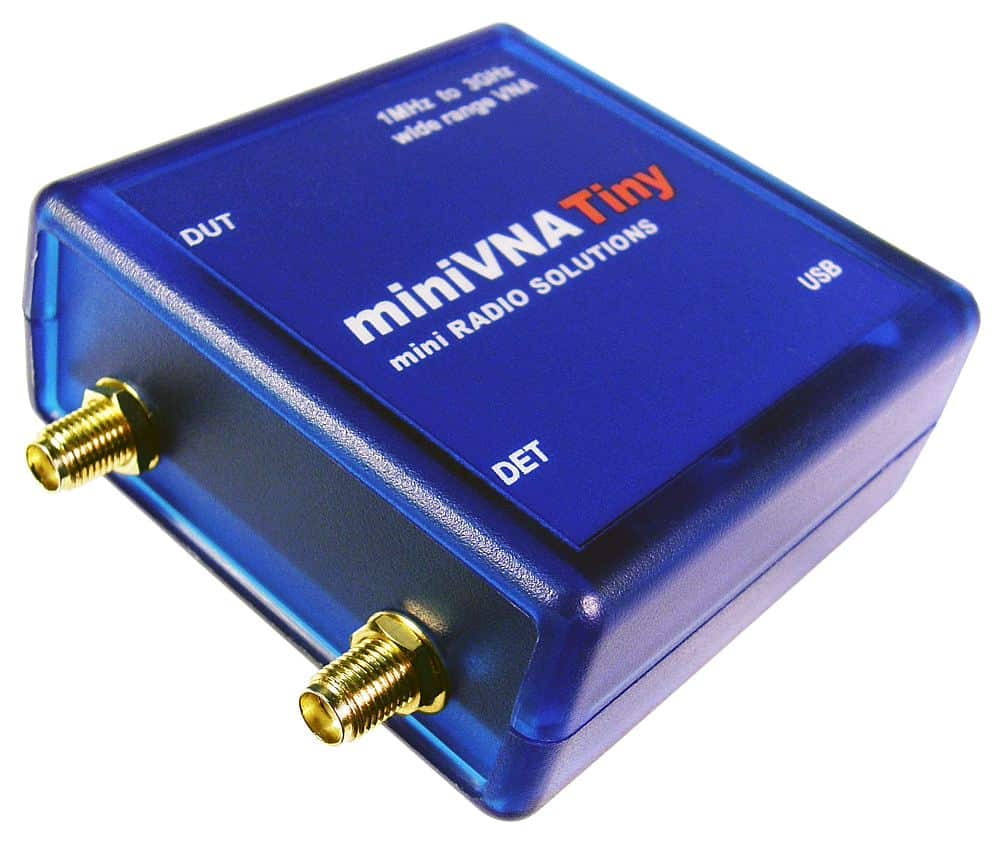

MiniVNA-TINY è un analizzatore di antenna molto compatto con connessione USB. Notevole è la gamma di frequenze molto ampia da 1 a 3000 MHz. Il MiniVNA-TINY è un analizzatore di rete e non solo consente la misurazione di SWR e impazienze di antenne. Come sistema a due porte, MiniVNA-Tiny può essere utilizzato per misure di trasmissione su filtri a banda o amplificatori. Il dispositivo funziona come analizzatore vettoriale, adatto per eseguire misurazioni quadrupolari tipiche dei parametri S11 e S21. I risultati possono essere visualizzati o memorizzati come diagramma di Smith.

A causa della calibrazione con un kit di calibrazione opzionale (aperto, corto, carico, vedere l’articolo 21010.SMA), i risultati della misurazione sono precisi e facilmente riproducibili. L’impedenza (Z) può essere misurata da 1 a 1000 Ω, la gamma dinamica è fino a 70 dB. L’analizzatore può essere utilizzato anche come generatore di HF a bassa potenza. L’alimentazione è fornita dall’interfaccia USB, non è richiesto un alimentatore esterno. Gli aggiornamenti del software sono forniti anche tramite l’interfaccia USB. Il software consigliato è ‘VNA / J’ lo stesso software già noto dagli altri prodotti MinIVNA. Questo software è disponibile per Windows, MAC e Linux, è disponibile anche una nuova app per Android.

L’app per Android si chiama “BlueVNA” ed è disponibile nel Google Play Store. La connessione al dispositivo Android avviene tramite USB, è necessario un adattatore OTG (non venduto dalla SM Technology).
