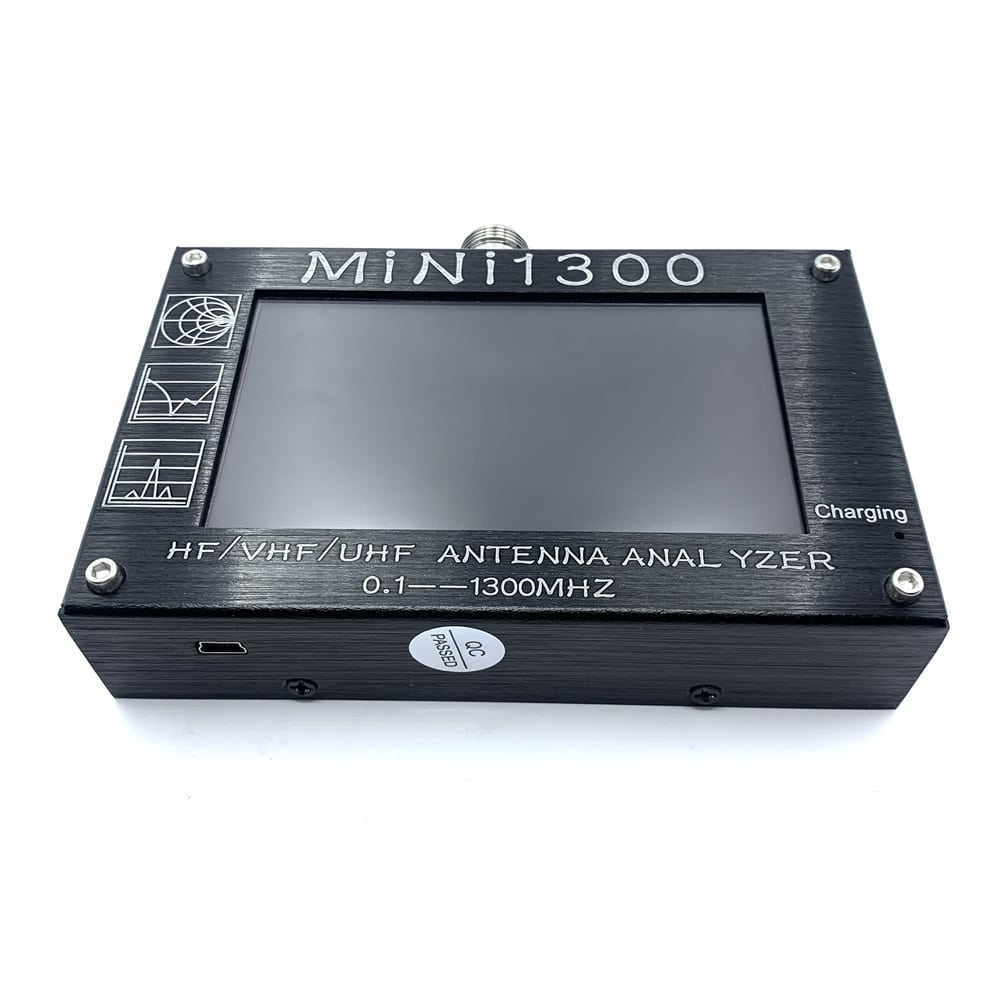

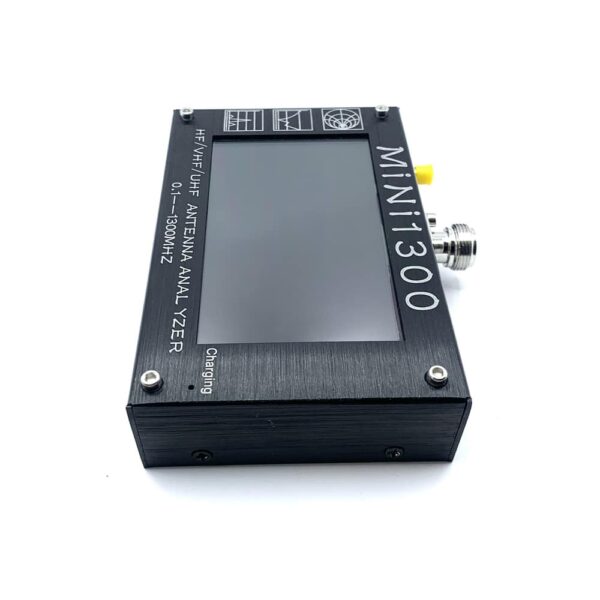

Ampia gamma di frequenze: coprendo le bande HF/VHF/UHF, questo analizzatore di antenne Mini1300 opera nell’intervallo di frequenza di 0,1-1300 MHz, fornendo capacità di misurazione complete.

Analisi dell’impedenza: misura accuratamente i parametri S e l’impedenza con questo analizzatore, consentendoti di valutare SWR, R, +Jx, -Jx e |Z| per un’analisi efficiente dell’antenna.

Modalità di misurazione multiple: scegli tra misurazione a punto singolo, scansione (scansione di frequenza) e modalità TDR per analisi flessibili e procedure diagnostiche.

Display intuitivo: dotato di un display LCD TFT da 4,3 pollici (109,2 mm), l’analizzatore offre opzioni di visualizzazione numerica, visualizzazione della curva e grafico analogico, garantendo una visualizzazione chiara e intuitiva.

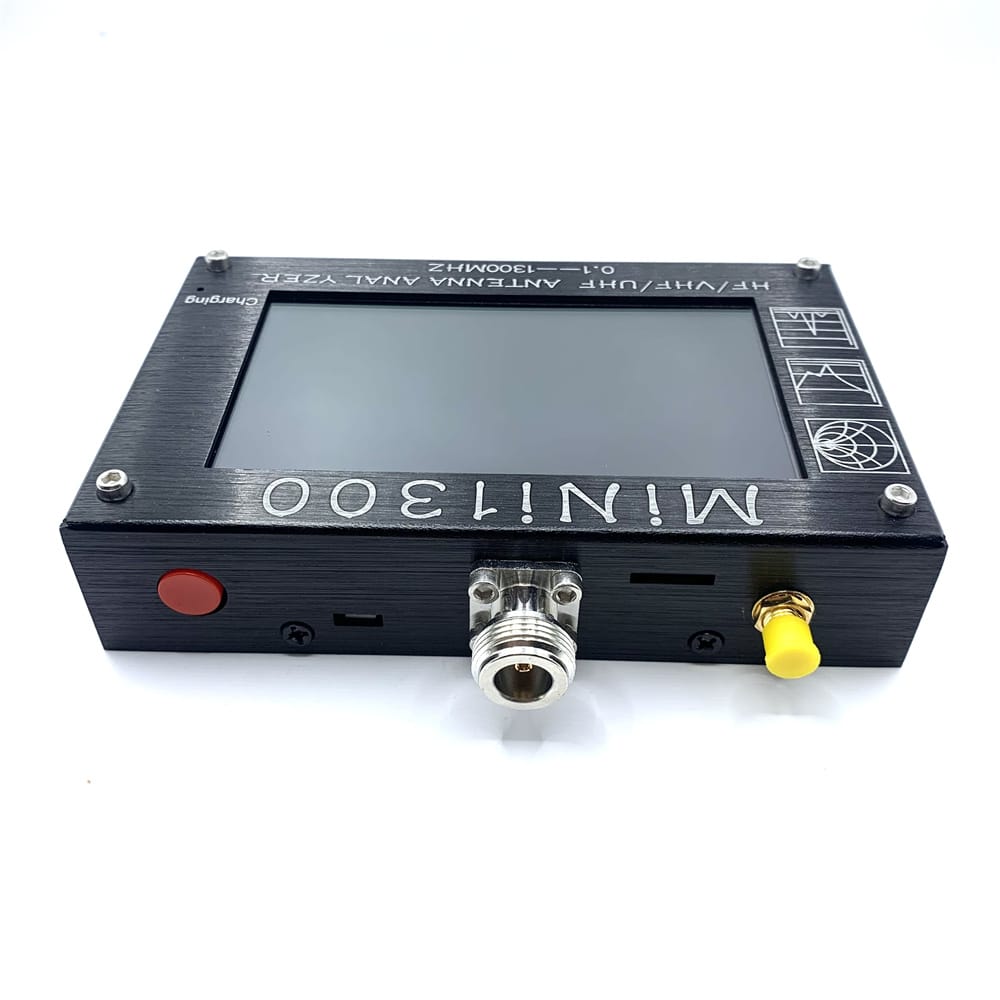

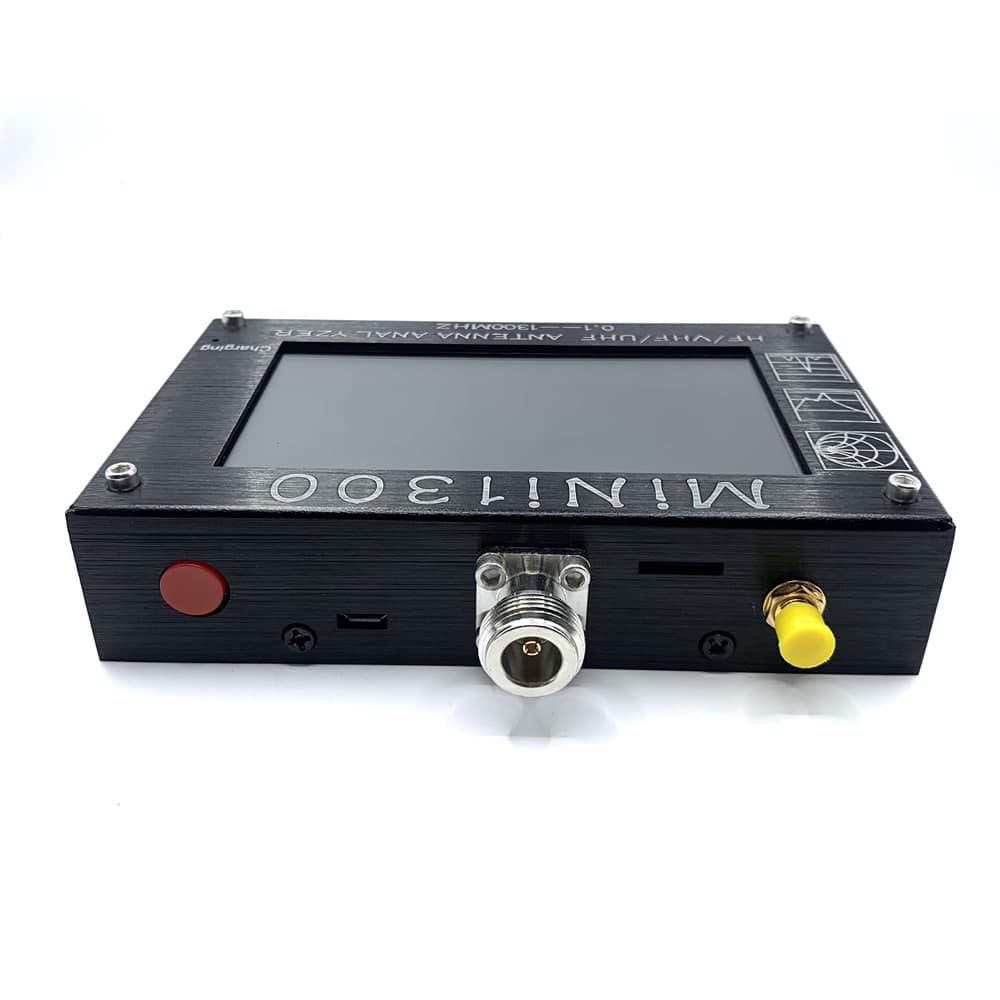

Connettività conveniente: l’analizzatore è dotato di connettori UHF di tipo N e SMA per connessioni facili e affidabili a varie antenne e dispositivi.

Touchscreen capacitivo: goditi un’esperienza utente senza soluzione di continuità con il display touchscreen interamente capacitivo, eliminando la necessità di pulsanti fisici durante il funzionamento.

Opzioni di alimentazione versatili: alimenta l’analizzatore tramite USB o l’alimentatore interno, che include un circuito di ricarica integrato e un booster CC-CC per una ricarica efficiente. La corrente di carica massima è di 5 V/1,5 A.

Design compatto e portatile: con dimensioni di circa 133 x 85 x 29 mm (5,2 x 3,3 x 1,1 pollici), escluse le porte sporgenti, questo analizzatore è compatto e facilmente trasportabile.

Specifiche:

Forniture fai da te: elettriche

Interfaccia: USB

Numero di modello: analizzatore di antenne

Intervallo di frequenza: 0,1-1300 MHz (copertura continua HF/VHF/UHF)

Impedenza di ingresso/uscita: 50 ohm

Parametri di misura: SWR, R, +Jx, -Jx, |Z|, perdita di ritorno

Modalità di misurazione: misurazione a punto singolo, scansione (scansione di frequenza) e modalità TDR

Intervallo di misurazione SWR: 1,0-1999 (modalità a punto singolo), 1,0-20,0 (modalità sweep)

Modalità di visualizzazione: visualizzazione numerica, visualizzazione della curva, grafico analogico

Tipo di connettore: connettore di tipo N UHF, VNA: SMA

Dimensioni LCD: Display LCD TFT da 4,3 pollici (109,2 mm) (risoluzione 480×272)

Tipo di touch screen: capacitivo

Alimentazione: USB o alimentatore interno con circuito di ricarica integrato e booster DC-DC

Corrente di carica massima: 5 V/1,5 A

Metodo di archiviazione esterno: scheda TF

Dimensioni: circa 133 x 85 x 29 mm (5,2 x 3,3 x 1,1 pollici) escluse le dimensioni delle porte sporgenti

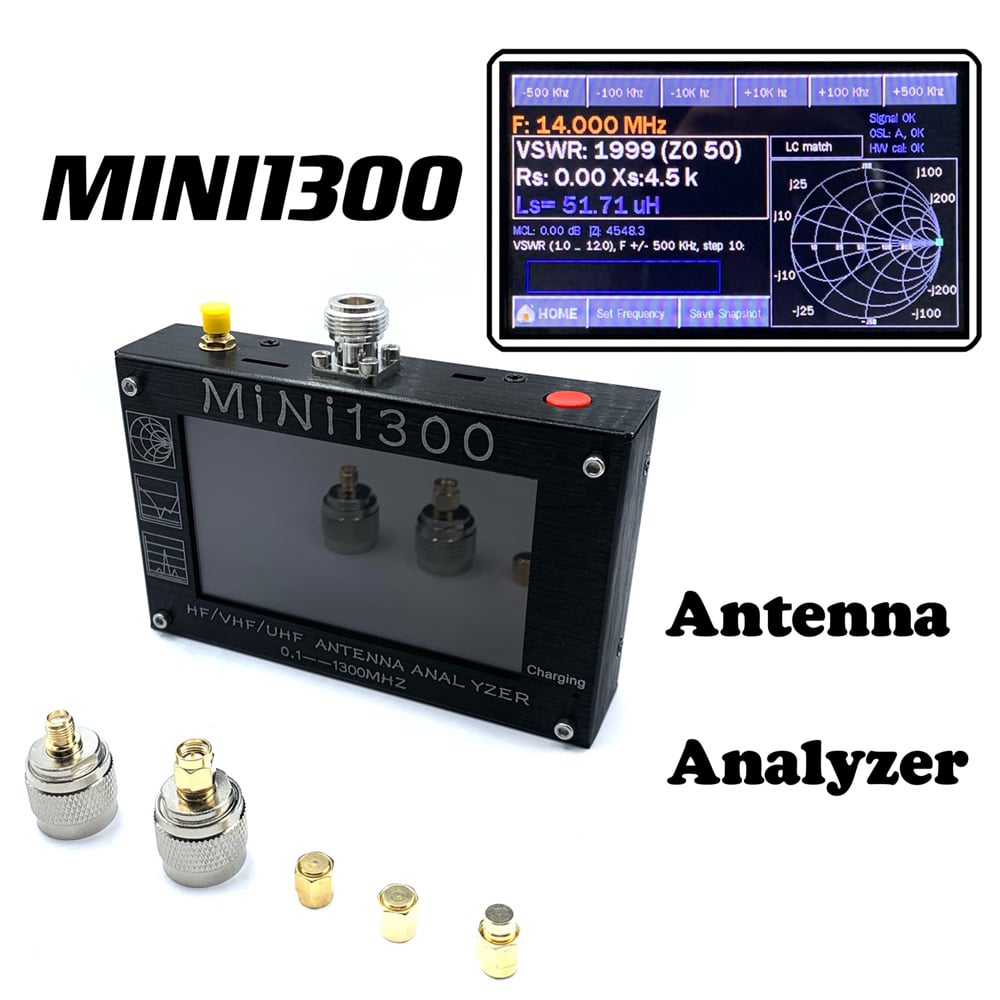

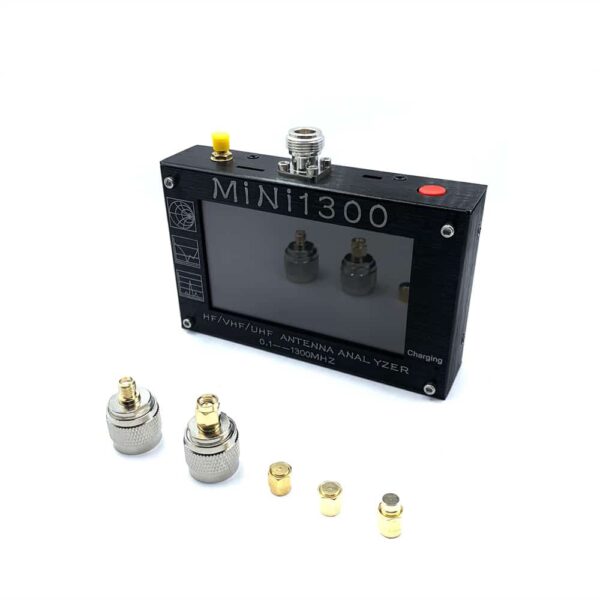

Il pacchetto include:

1 analizzatore di antenne Mini1300

1 kit di calibrazione SMA OPEN-SHORT-LOAD

1 cavo USB

1 x Manuale dell’utente (inglese)
