La microHAM Station Master è il successore del popolare Band-Decoder e offre molte funzioni aggiuntive. Con la Station si integrano molti dispositivi della tua baracca: commutazione automatica dell’antenna con decodificatore di banda liberamente programmabile, direzione del rotatore controllata dal computer, controllo CAT della tua radio, commutazione di filtri passa-banda, un sequencer per amplificatori e, ultimo ma non meno importante, integrazione della tua antenna SteppIR. Con la connessione iLink puoi integrare ulteriormente la tua interfaccia audio esistente con microHAM: funziona con Micro-Keyer, Micro-Keyer2, Digi-keyer, Micro-Keyer2R (+) ecc.

La maggior parte delle funzioni di controllo derivano dalla frequenza e dalle informazioni PTT. Questo offre 20 interruttori di uscita dipendenti dalla frequenza per controllare un interruttore dell’antenna (ad esempio). Alcune antenne possono essere dichiarate come ricevere solo l’antenna, la Stazione bloccherà la trasmissione su queste antenne. Inoltre è disponibile un sequencer liberamente programmabile, ad esempio per controllare la commutazione ritardata di preamplificatori o amplificatori.

Il controllo intelligente del rotore consente l’utilizzo di quasi tutti i produttori e i tipi di rotore. L’informazione di posizione può essere una tensione analogica (es. Yaesu, Hy-Gain) o un impulso digitale (ad es. SPID). A seconda della banda e della configurazione individuale, l’antenna si accende automaticamente, ad esempio dopo aver inserito solo il prefisso di una chiamata o di un localizzatore (a seconda del programma di registro).

Diverse antenne fisse possono essere raggruppate in un “rotr virtuale”, selezionando l’antenna giusta a seconda della destinazione. Questo può essere usato con antenne come 4-Quadrati o Bevande.

Se si utilizza un’antenna SteppIR o Ultrabeam, questa può essere controllata anche dalla Stazione. Questo ha diversi vantaggi. Un’antenna SteppIR direttamente accoppiata al ricetrasmettitore seguirà ogni cambiamento di frequenza, anche quando è in uso un’altra antenna. La stazione trasmette le informazioni di controllo all’antenna variabile solo se anche l’antenna attiva. Un altro vantaggio è che è possibile compensare grandi scostamenti, l’antenna non si sintonizza nuovamente tra Tx e Rx.

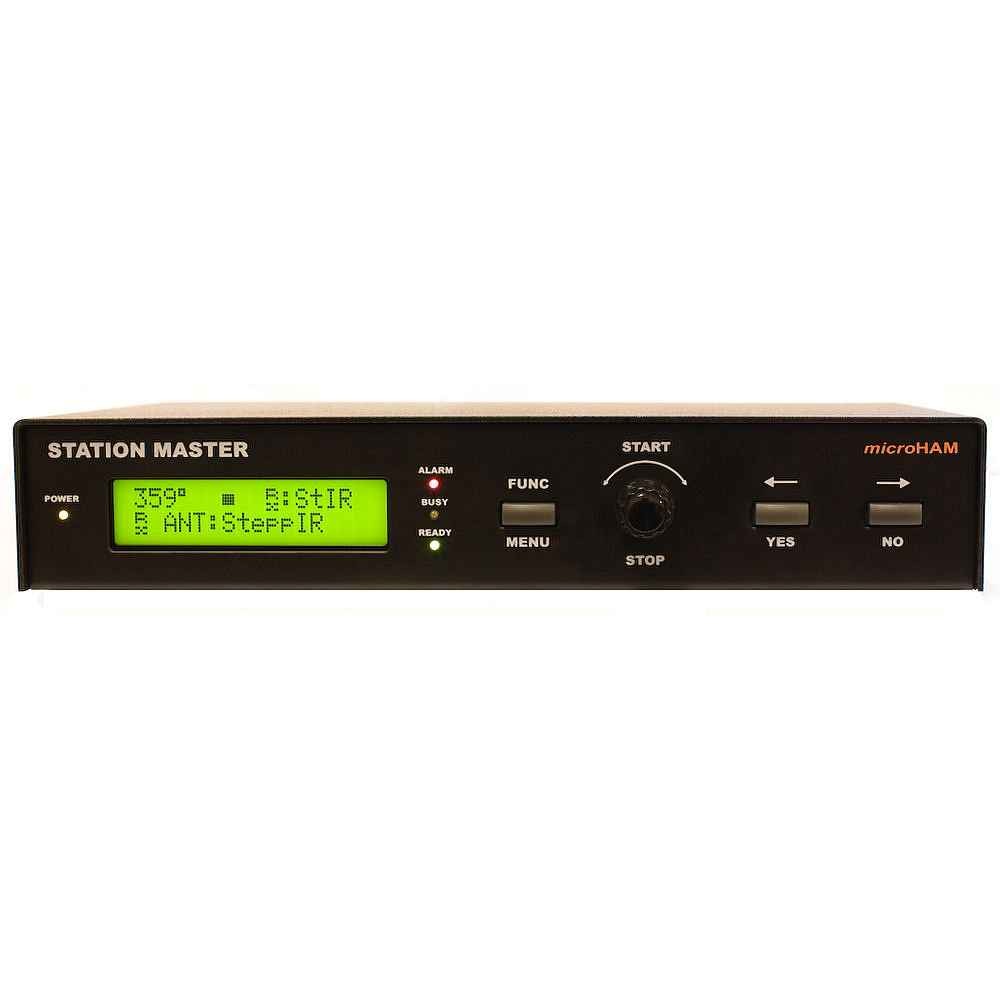

Con i comandi chiaramente disposti della stazione, praticamente tutte le funzioni possono essere controllate dal pannello frontale. Ciò rende l’operazione indipendente da un computer, a condizione che i limiti della banda e la configurazione siano stati programmati una volta in precedenza.

L’interfaccia CAT integrata consente di collegare quasi tutte le radio al computer e al software di registro. Le interfacce microHAM già esistenti possono essere integrate con la porta iLink. Il cavo “iLink” richiesto (entrambi i lati 6D MiniDIN, 1: 1) è incluso nella spedizione. Completa un 10 tasti tastiera MK-KEYPAD opzionale, vedi sotto.

Caratteristiche della stazione

• Generale
• Controller programmabile per antenna, BPF, rotore e PA
• Venti (20) uscite relè programmabili
• Convertitore di livello integrato per porta di controllo del computer del ricetrasmettitore
• Decodifica tutte le frequenze del ricetrasmettitore collegato, inclusi 75m, 6m, VHF e UHF
• Numero illimitato di bande di segmenti di frequenza personalizzati definiti ??
• Singola connessione USB al computer
• Funzionamento autonomo
• Controllo interno del rotatore
• Funzione Virtual Rotators
• Supporto antenna RX / TX separato
• Funzione automatica di scansione dell’antenna
• Sequencer programmabile separatamente fino a 20 uscite
• Supporto automatico dell’amplificatore di potenza
• Completamente compatibile e semplice integrato con microHAM ‘keyers ?? MK, DK, CK, MKII e MK2R
• Supporto proprietario SteppIR per tunning e protezione automatici
• Protezione Hot Switch con temporizzazione definita dall’utente
• TX Inibisce il supporto per i ricetrasmettitori Yaesu
• Ricevi solo il supporto per le antenne
• Isolamento ottico dal computer
• Tastiera o tastiera PS / 2 con doppio controllo di Station e microHAM ‘keyer ??
• Induttanze e filtri integrati per la massima immunità RFI
• Cassa in metallo / alluminio, verniciata a polvere e serigrafata
• Libero, nessun aggiornamento del firmware / software del limite di tempo via Internet

• Controllo CAT
• Convertitore di livello integrato per CI-V, FIF-232, IF-232 o RS-232
• Fino a 57600 Baud con supporto falso di handshake
• Supporta la maggior parte di Elecraft, Icom, Kenwood, Ten-Tec, Yaesu e altre radio

• Antenna control (Port A):
• Dieci (10) uscite relè programmabili
• Potenza configurabile per comune
  • terra
  • 13,8 V positivo
  • alimentazione esterna, max. + 24V
• Compatibile con tutti gli interruttori dell’antenna remota che utilizzano la messa a terra comune o il controllo positivo

• Antenne aggiuntive o controllo BPF (porta B):
• Sei (6) uscite relè programmabili
• Potenza configurabile per comune
  • terra
  • 13,8 V positivo
  • alimentazione esterna, max. + 24V
• Compatibile con tutti i BPF automatici sul mercato

• Antenne RX e TX Sequencer (Porta B):
• Quattro (4) uscite relè programmabili
• Entrambi i poli del contatto relè sono disponibili
• Impostazioni indipendenti del ritardo di anticipo e coda per ogni uscita del sequencer

• Controllo interno del rotatore:
• Tre (3) uscite relè programmabili
• Entrambi i poli del contatto relè sono disponibili
• Supporto configurabile per controllo BRAKE o SPEED
• Supporto per rotatori multigiro
• Supporto per rotatori con lettura azimut analogica (pot) o discreta (a impulsi)
• Finecorsa software programmabili
• Definizione della zona morta
• Scelta della strategia di ricerca dell’obiettivo per una gestione ottimale
• Supporto per lo slittamento ?? rotatori
• Quattro memorie per gli azimuth più ricercati
• Controllo automatico dell’azimut dal registratore

• Controllo virtuale del rotatore:
• Il numero illimitato di antenne può essere unito a Virtual Rotator
• Intervalli di azimut programmabili per ogni antenna Virtual Rotator
• Controllo automatico dell’azimut dal registratore
• Numero illimitato di rotatori virtuali per banda

• Controllo amplificatore di potenza:
• Accordatura automatica per amplificatori automatici controllati da CI-V (Icom PW1, Expert SPE, Tokyo Hy-Power)
• Commutazione automatica della banda per amplificatori controllati da BCD (Yaesu VL-1000, FL-7000)
• Supporto per amplificatori di potenza QSK

• Peso e dimensioni:
• Peso 950 g
• 230 x 130 x 45 mm (senza parti sporgenti)
