Accordatore compatto MFJ 904H

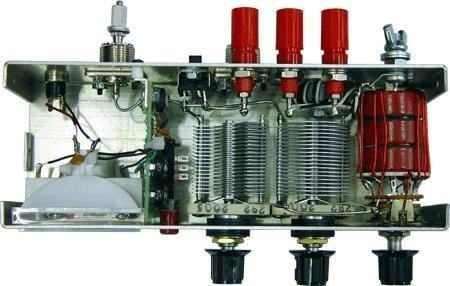

L’MFJ-904H è un sintonizzatore compatto. Con due condensatori variabili e una bobina in circuito a T, il 904 corrisponde a quasi tutte le antenne da 80 a 10m, fino a 150W di potenza di trasmissione.

Si possono usare tutte le antenne alimentate da cavi coassiali. Si possono anche usare fili alimentati all’estremità, nel qual caso il sintonizzatore deve avere una buona connessione di terra.

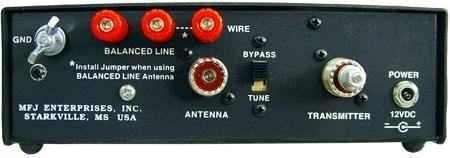

La versione MFJ-904H ha anche un balun 1:4 incorporato. Per collegare un’antenna a filo o un’antenna bilanciata con alimentazione a filo parallelo, sono disponibili delle prese aggiuntive qui sul pannello posteriore.

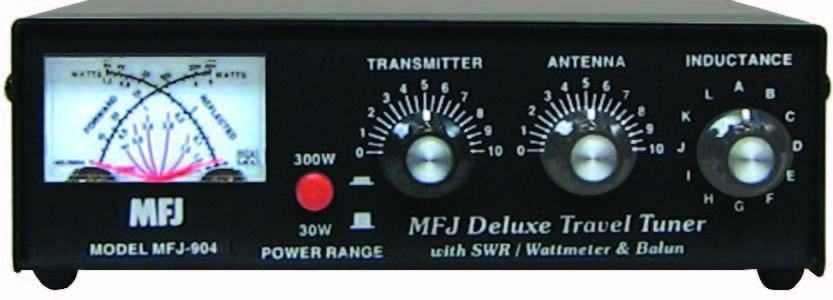

L’accordatore è dotato di un interruttore “bypass”, in modo che un’antenna ben assortita su alcune bande possa essere usata permanentemente senza dover rimuovere l’accordatore ogni volta. Il misuratore SWR incorporato mostra la potenza in avanti e indietro con uno strumento incrociato, il campo di misura è commutabile tra 0-30 e 0-300W. Questo rende l’accordatore adatto anche per le apparecchiature QRP. Lo strumento è illuminato e c’è un connettore 12V sul retro.
