METROPWR FX773 Wattmetro Rosmetro da 3 a 5 kW, è un moderno MISURATORE DI POTENZA/SWR VETTORIALE completamente digitale. È composto da un wattmetro e un accoppiatore di potenza per misure fino a 3/5kW. Ha un design molto moderno e prestazioni molto elevate. Ha al suo interno un veloce processore a 32bit più un coprocessore per gestire tutte le misurazioni in tempo reale, e misurare Potenza (AVG, PeP, dBm), SWR, R, Z, X e altro. Dispone di un bus esterno veloce con il quale è possibile collegare in serie molti accessori:

SONDA DA 3 KW INCLUSA

• Posizioni dell’interruttore dell’antenna 1X4
• Interruttore radio 1X4 posizioni
• Accoppiatore direzionale 3/5kW
• Interruttori di alimentazione
• Accoppiatore VHF/UHF

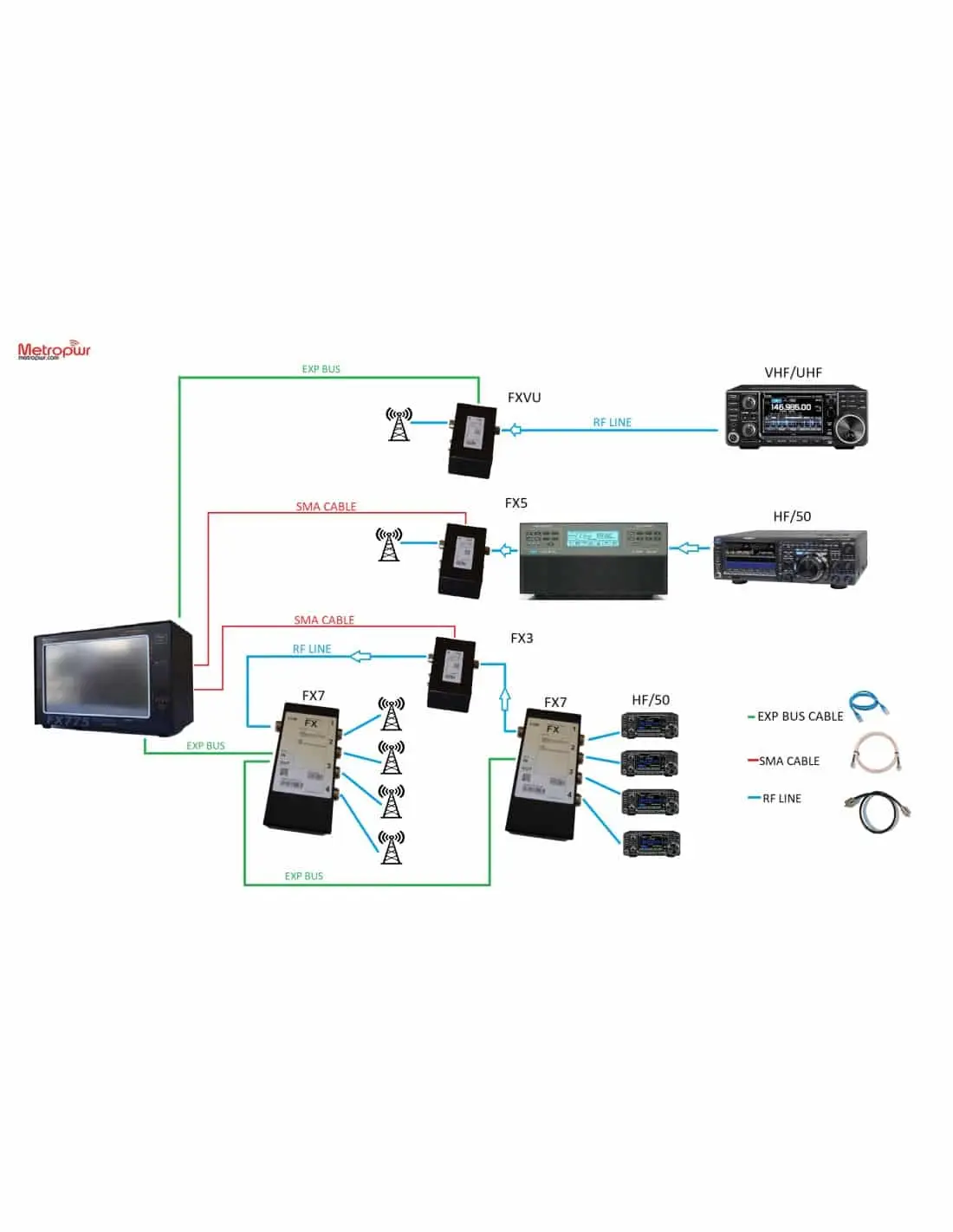

Per comprendere le potenzialità del Wattmetro METROPWR FX773/FX775, allego alcuni schemi di collegamento. Le potenzialità sono enormi grazie alla scalabilità ed espandibilità dello strumento. Forse chiamarlo wattmetro è in qualche modo riduttivo poiché nel Metrovna ho pensato alla grande progettazione di uno strumento in grado di misurare quasi qualsiasi potenza a quasi tutte le frequenze e di gestire tutte le antenne e le radio allo stesso tempo. Insomma uno strumento UNICO nel suo genere e forse mai visto fino ad oggi. Per quanto riguarda il Metrovna, volevo integrare tutte le funzionalità degli strumenti commerciali e integrarle in un wattmetro altamente tecnologico. A partire dal design unico delle funzioni SMART, oltre agli strumenti comuni visti negli ultimi decenni. Richiamando le chat nelle foto sotto alcuni diagrammi di collegamento:

– Facile per HF/50MHz 3/5kWatt

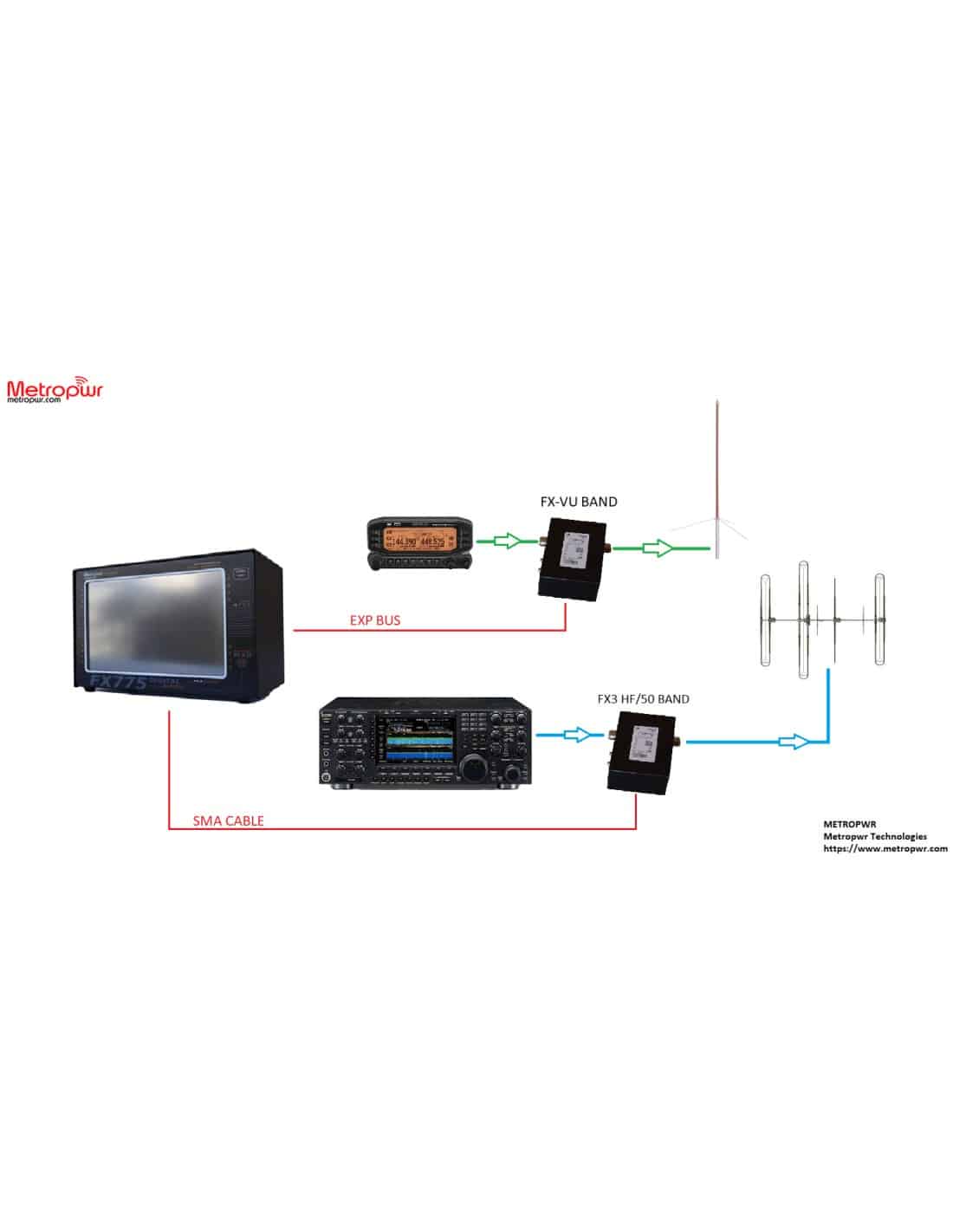

– Doppio per HF/50MHz 3/5Kwatt + V/U Band

• Errori di misurazione

• Allarme SWR alto

• RX/TX/Attesa

• Monitoraggio ADC/ACT

• USB PC RX/TX

• Controlla Bus I2C

• Potenza AVG, PeP (scala autoranging 0,5W/5kW)

• Potenza espressa mW/W/kW e dBm

• CFA / RL

• Misuratore a doppia funzione Power AVG,P&P

• Misura la perdita di ritorno

• Parametro Misura Antenna Resistenza, Impedenza, Reattiva (R, Z, X) Fino a 3 / 5kW

• Tensione di alimentazione Vcc / USB

• Frequenza operativa MHz, KHz, Hz

• Banda OM operativa

Caratteristiche Tecniche VECTOR SWR/POWER METER METROPWR FX773/FX775

Dispone di un ampio display Lcd touch screen molto veloce e reattivo, con il quale è possibile monitorare:

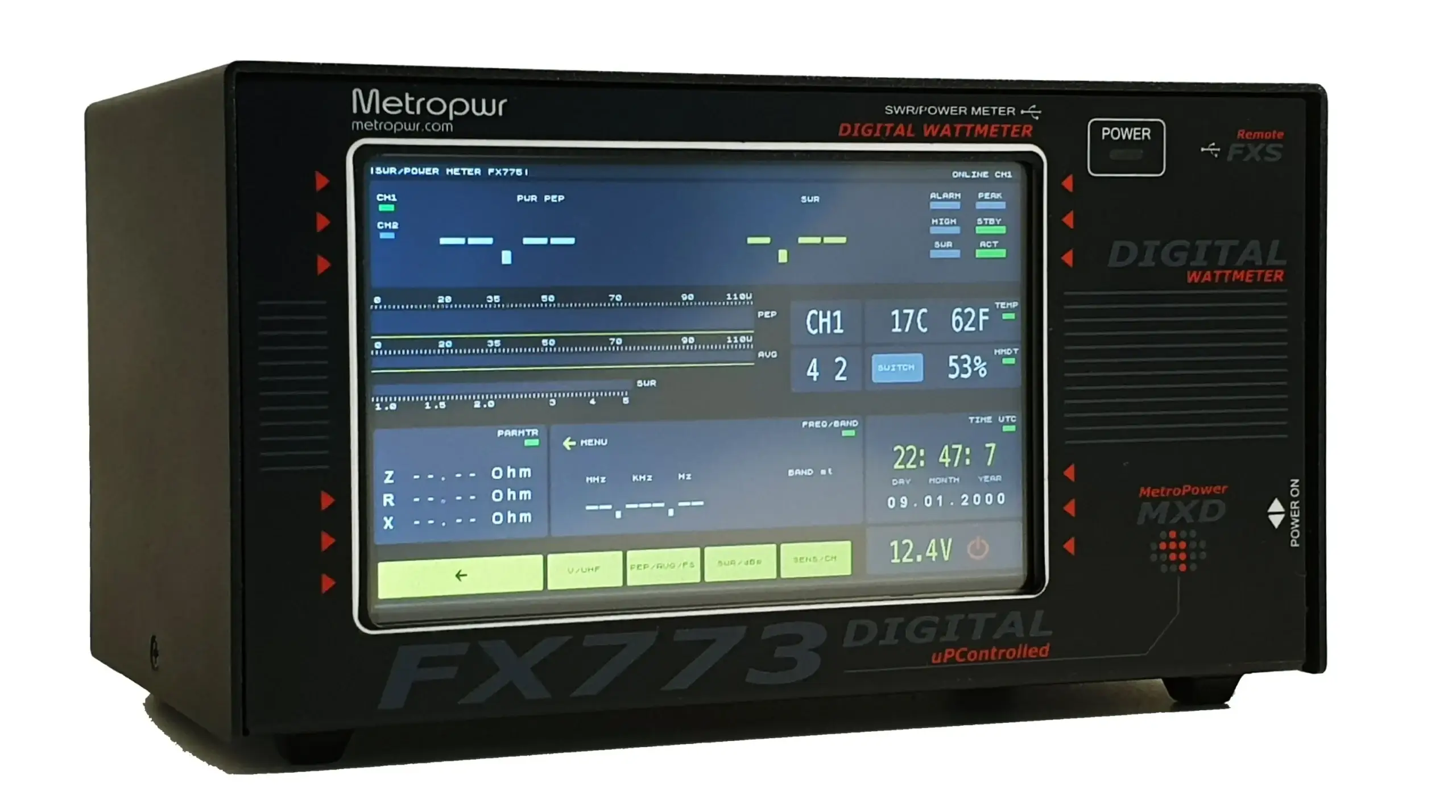

Nella foto, il Metrowatt FX775 con il primo menu attraverso il quale è possibile visualizzare

Caratteristiche funzionali

Copertura 1,8/55 MHz 160/6mt + VHF/UHF

HF/55MHz Misura potenza AVG, PeP, dBm, R, Z, |X| , SWR, Frequenza

Ampia gamma di potenza autoranging 0,5 W/5 kW

V/U Misura SWR/Power/FWD/REF

Accoppiatori opzionali HF/50 MHz 0,5 W /3 kW (FX3) – 0,5 W/5 kW (FX5)

Accoppiatore VHF/UHF opzionale 200W (FX-VU)

Precisione Errore SWR <5%

Accoppiatore di direttività 30dB

Precisione Potenza Migliore 5%

Tensione di esercizio 13,8V

Dimensioni 205x120x109 mm

Peso 200gr

Display TFT 5″ (FX773) / 7″ (FX775) Touch screen a 16 K colori

up32bit + coprocessore

14 menu interni

Orologio UTC analogico/digitale interno

Porta USB del PC

Risoluzione ADC 16 bit

Porta EXP veloce

aggiornamento del firmware tramite USB

App Pc Software
