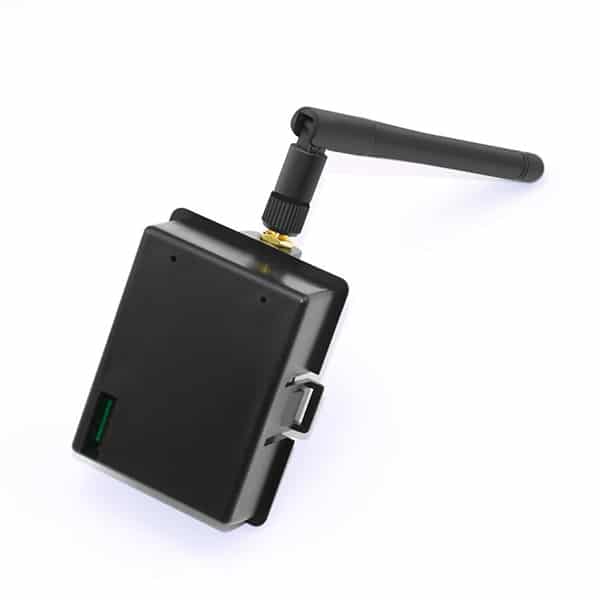

iRangeX IRX4 Plus 2.4G CC2500 NRF24L01 A7105 CYRF6936 Modulo TX ARM multiprotocollo 4 IN 1 con custodia

Nota:

L’MCU STM32 è stato modificato in ARM, il firmware è ARM CORTEX-M

Il nuovo stock sarà ARM, l’inventario esistente non è interessato

Panoramica:
questo modulo TX multiprotocollo 2.4G è un modulo basato su microcontrollore ARM APM32. Tutti i protocolli disponibili sono inclusi in modalità seriale. È adatto a molte marche di quadricotteri, elicotteri e aeroplani.
Questo modulo integra quattro chip RF (CC2500, NRF24L01, A7105, CYRF6936) in un unico circuito stampato, supporta una varietà di protocolli di controllo remoto, come Futaba S-FHSS, Walkera DEVO, Spektrum DSM2, DSMX, Flysky, Frsky , WLToys, Hubsan, Hisky, Esky, Assan ecc. Puoi controllare la flessibilità della tua imbarcazione con esso e otterrai un’esperienza molto eccellente con il tuo trasmettitore preferito.

Specifica:
Marca: iRangeX
Nome articolo: IRX4 Plus
Tensione di funzionamento: 5-14 V
Corrente di
funzionamento: Frequenza di funzionamento: banda ISM 2.4G
Potenza RF: +22dBm
MCU: ARM CORTEX-M(128K ROM, 20K RAM)
Peso: 45g

Caratteristiche:
Due modalità operative: modalità PPM e modalità seriale.
– In modalità PPM, ci sono 31 protocolli diversi (il protocollo NO.0 è riservato alla modalità seriale) mappati sull’interruttore di selezione del protocollo a 16 posizioni sul modulo. Sono elencati nella tabella dei protocolli predefiniti di seguito, quando la luce verde è spenta, è possibile utilizzare l’interruttore per scegliere il protocollo NO. Da 1 a NO.15, quando la luce verde è accesa, è possibile scegliere il protocollo da NO.16 a NO.31.
– Per accendere/spegnere la luce verde, attenersi alla seguente procedura:
spegnere il trasmettitore, puntare l’interruttore del protocollo su ‘0’, tenere premuto e premere il pulsante di collegamento del modulo RF, quindi accendere il trasmettitore, dopo 3 secondi, rilasciare il tasto.

Uso normale Funzionamento in modalità PPM:
1. Installare il modulo RF in posizione, impostare l’uscita del segnale PPM sul trasmettitore.
2. In base alla tabella dei protocolli predefiniti, ruotare il segno della freccia (il lato con uno slot verticale) dell’interruttore del protocollo sul numero corretto per scegliere il protocollo.
3. Dopo aver terminato l’operazione di collegamento, accendere il trasmettitore, la luce rossa del modulo RF si accenderà, quindi il modulo RF è pronto per funzionare, dopodiché accendere il ricevitore (o l’imbarcazione).
4. La selezione del protocollo viene eseguita all’inizio dell’accensione, quindi se si desidera modificare il protocollo durante il funzionamento, è necessario riciclare l’alimentazione.
5. La luce rossa lampeggerà lentamente se non è presente un segnale PPM valido.

Operazione di rilegatura in modalità PPM:
1. Accendere il ricevitore e impostarlo in modalità di rilegatura.
2. Tieni premuto e premi il pulsante di collegamento del modulo RF, quindi accendi il trasmettitore, dopo 3 secondi, rilascia il pulsante, vedrai la luce rossa lampeggiare rapidamente, quindi il modulo RF è in modalità di collegamento e la luce rossa si accende solido dopo la legatura.
3. Alcuni protocolli (es: S-FHSS) non hanno una procedura di binding sul modulo RF e alcuni protocolli (es: hubsan, e010) si legano automaticamente all’accensione.

Funzionamento in modalità seriale:
quando la luce verde è spenta e l’interruttore del protocollo è puntato su ‘0’, è possibile accedere alla modalità seriale. Il trasmettitore che supporta il firmware er9X/erSky9X o Open TX può funzionare in questa modalità, La selezione e il collegamento del protocollo del modello vengono effettuati dal menu Impostazioni modello sul trasmettitore, Per i trasmettitori abilitati alla telemetria, l’integrazione della telemetria avviene senza problemi con il firmware del trasmettitore.
Per ulteriori informazioni, fare riferimento al collegamento sottostante.

Avviso:
– I ponticelli e l’intestazione collegati vengono utilizzati per l’aggiornamento del firmware del modulo TX tramite cavo seriale USB. Si prega di rimuoverli per l’uso normale.
– A volte, potrebbe essere necessario un riciclo dell’alimentazione quando si sceglie un nuovo protocollo. ad esempio, il protocollo cambia da Q303 a HISKY.
– Per il protocollo FRSKY e S-FHSS, potrebbe essere necessario impostare correttamente il valore di Fine o Option (nel menu Impostazioni modello) per eseguire il binding con il modello. Il valore è vario, poiché dipende in parte dal tuo modello.

Protocolli predefiniti in modalità PPM:

Tutti i protocolli disponibili per la modalità seriale:

Differenze tra le versioni:

Modello: tabella protocollo,

firmware per JR 9XII,

pacchetto incluso:
1 x modulo iRangeX IRX4 Plus TX

, , , , , ,
