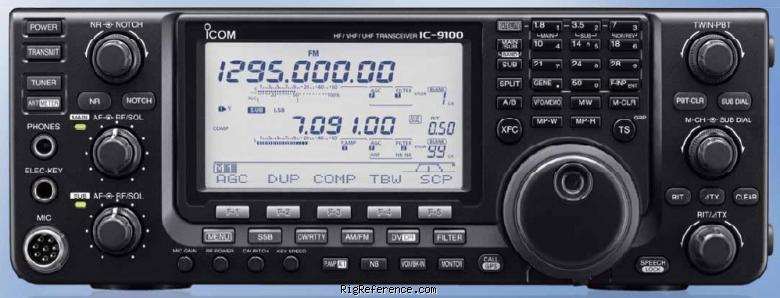

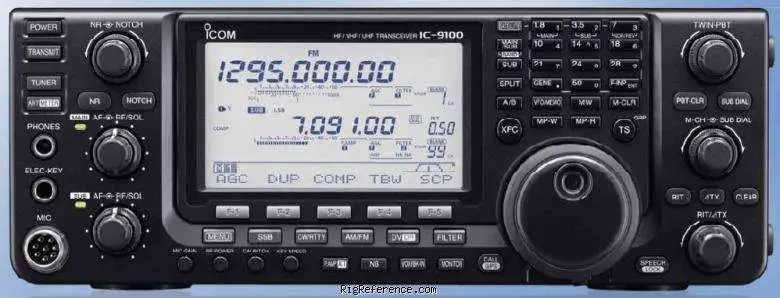

ICOM IC 9100 RICETRASMETTITORE DA BASE HF VHF UHF 50MHz Oltre a poter essere impiegato dentro un largo spettro di frequenze, permette diverse modalità di funzionamento, impensabili con altri apparati.

Infatti, oltre alle normali comunicazioni DX, sono possibili emissioni in RTTY, D-STAR DV, tramite satellite oppure via luna (EME).

In ricezione, comprende una doppia conversione con un mixer ad alta reiezione di immagine e, di conseguenza, bassa distorsione da intermodulazione.

In aggiunta alle tecnologie DSP negli stadi di media frequenza permette tutte quelle funzionalità digitali molto efficaci per contrastare il QRM ed il QRN a prescindere dalla banda usata.

Doppi ricevitori multibanda e indipendenti

L’IC-9100 eroga ben 100W su tutte le HF, 50 MHz, 144 MHz ; 75W sui 430 MHz e 10W sui 1200 MHz, per quest’ultima banda è necessario il modulo opzionale UX-9100.

L’IC-9100 riceve simultaneamente due diverse bande: HF/50MHz+ VHF/UHF, VHF + UHF e 430 + 1200MHz.

Si potrà ad esempio effettuare un QSO sui 7 MHz nel modo tradizionale ed, in contemporanea, preparare una connessione tramite ripetitore D-STAR nelle bande VHF/UHF osservando nel contempo i segnali in banda sulla presentazione panoramica pertinente ai 7 MHz.

Ricevitore a doppia conversione impiegante il DSP a 32 bit.

Sia nelle bande HF che in quelle VHF/UHF sino ai 440 MHz, ciascuna banda del ricevitore principale e di quello secondario dispone di un DSP dedicato con dei filtri agilmente predisponibili negli stadi IF nonché di costante AGC selezionabile, doppio PBT, picchi di attenuazione manuali o automatici, riduzione del rumore e soppressore dei disturbi.

Filtri di prima conversione opzionali sulle bande HF e 50 MHz.

Oltre al valore di 15 kHz, già installato, è previsto l’impiego di altri due filtri opzionali rispettivamente di 3 kHz (FL-431) e di 6 kHz (FL-430).

Il filtro da 3 kHz è particolarmente raccomandato per il CW e la SSB in modo da eliminare fenomeni di sovraccarico prodotti da forti segnali adiacenti.

Modalità D-STAR* DV (opzionale)

Questa può considerarsi la prima applicazione del D-STAR* in un apparato radiantistico per HF. Aggiungendo infatti il modulo apposito UT-121 si potrà accedere a questa modalità di comunicazione.

Il modo DV è applicabile tanto sui 28 e sui 50 MHz modo simplex con relative nuove applicazioni come pure nelle tradizionali bande VHF e UHF.

Tramite la modalità DR poi sarà possibile l’accesso ai vari ripetitori con dorsali annesse.

Connettore USB per il controllo tramite PC.

A tale porta sono trasferibili la modulazione, l’audio RX, la demodulazione RTTY ed il modo DV. Impiegando un software appropriato si potrà controllare e operare nei vari modi digitali usufruendo della connessione USB.

Tramite il formato dati CI-V l’apparato potrà essere controllato con un PC.

Il controllo è possibile anche mediante l’apposito convertitore di livello CT-17.

Le proprie coordinate tramite il GPS.

Un apposito tasto GPS è stato installato sul pannello frontale. Installando l’unità opzionale apposita UT-121 si potrà collegare un ricevitore GPS esterno al connettore Data 1.

I dati pertinenti alla posizione, oltre che in automatico potranno essere anche impostati manualmente. Le proprie coordinate verranno indicate sul display e potranno essere inviate ad altre stazioni tramite il modo DV.

Alla ricezione dei dati GPS trasmessi da un’altra stazione si otterranno i dati pertinenti la direzione e la distanza dalla stazione chiamante.

Modalità operativa tramite satellite.

In modalità satellite è possibile ottenere la sincronizzazione fra gli incrementi di sintonia tra le frequenze di ‘uplink’ (trasmissione), quelle ‘downlink'(ricezione).

20 memorie alfanumeriche riservate a tale modo di comunicazione permettono di conservare la frequenza, il modo operativo ed i toni audio per ottenere una rapida predisposizione.

Software di programmazione CS-9100 opzionale.

Tramite un PC ed apposito cavo di collegamento USB, usufruendo di tale software sarà possibile accedere alle varie memorie alfanumeriche, nominativi, caratteristiche dei filtri ed impostazioni sull’AGC. Ne consegue una semplificazione sulla comunicazione delle caratteristiche impiegate ad un altro corrispondente consentendogli di provare le vostre impostazioni.

Demodulatore e decoder RTTY.

La loro presenza permette di ottenere la decodifica immediata del segnale RTTY ricevuto.

Non è richiesto l’utilizzo di alcun PC esterno.

Modulo opzionale UX-9100 per la banda degli 1.2 GHz.

La banda dei 1200 MHz è accessibile mediante l’inserzione del modulo apposito. Saranno così possibili anche le comunicazioni via satellite tramite i modi L/V oppure L/U.

Ed inoltre:

• Accordatore automatico di antenna per le bande HF e 50 MHz.
• Emissione di un tono audio ai limiti di banda.
• Sintetizzatore vocale pertinente la frequenza operativa, il modo ed il livello del segnale ricevuto (S meter).
• Jack per il manipolatore elettronico sul pannello frontale.
• Quattro memorie dedicate al manipolatore elettronico CW.
• Funzione di Voice Squelch Control.
• Indicazione multifunzionale per il livello del segnale ricevuto, del livello della potenza in uscita, del ROS, dell’ALC e del livello di compressione.
• Connettori per gli altoparlanti esterni del ricevitore principale e di quello ausiliario.

CARATTERISTICHE TECNICHE

GENERALI

Frequenza:RX:0.030 ~ 60.000 MHz*

136.000 ~ 174.000 MHz*

420.000 ~ 480.000 MHz*

1240.000 ~ 13200.000 MHz**

TX:1.810 ~ 1.999 MHz

3.500 ~ 3.800 MHz

7.000 ~ 7.200 MHz

10.100 ~ 10.150 MHz

14.000 ~ 14.350 MHz

18.068 ~ 18.168 MHz

21.000 ~ 21.450 MHz

24.890 ~ 24.990 MHz

28.000 ~ 29.700 MHz

50.000 ~ 52.000 MHz

144.000 ~ 146.000 MHz

430.000 ~ 440.000 MHz

1240.000 ~ 1300.000 MHz**

*Alcune bande di frequenza non sono garantite

**Con l’utilizzo dell’unità opzionale UX-9100

Modi:USB, LSB, CW, RTTY, FM, AM (in trasmissione solo HF/50MHz – non riceve la banda dei 1200MHz),

DV (con UT-121 opzionale)

Memorie canali :297 (99 canali per ogni banda)

3 di chiamata (1 canale per ogni banda)

18 di scansione (6 canali per ogni banda)

20 per il satellite

26 per il GPS

Impedenza:50 ohm

Connettore d’antenna :HF/50MHzSO-239 x 2144MHzSO-239430/440MHzN

Temperatura operativa:da 0 °C a +50°C

Stabilità in frequenza:Minore di ±0.5ppm

Alimentazione:13.8V cc ±15%

Assorbimento:

Tx Max power: 24.0A

Rx Max. audio:5.5A

Dimensioni:315 (W) x 116 (H) x 343 (D) mm

Peso:11 kg.

TRASMETTITORE

Output power:bande/modi

SSB, CW, RTTY, FM, DVAMHF/50MHz:2 ~ 100W2 ~ 25W144MHz:2 ~ 100W–430/440MHz:2 ~ 75W–

Emissioni Spurie:

Soppressione portante:> 40dB

Soppressione banda laterale indesiderata:> 55dB

RICEVITOREFrequenze Intermedie:HF/50MHz64.455 MHz, 36 kHz144MHz10.850 MHz, 36 kHz430/440MHz71.250 MHz, 36 kHz

Sensibilità:Banda/MHz0.5-1.81.8-29.950-54144/440SSB-CW–0.20µV0.16µV0.11µVAM15.8µV2.5µV2.0µV1.4µVFM–0.63µV

(28-29.7)

0.40µV0.18µVDV–1.26µV

(28-29.7)

0.79µV0.35µVSSB/CW,AM: 10dB S/N

FM: 12dB SINAD

DV: 1% BER

Preamp1 ON: 0.5-1.8/1.8-29.9MHz

Preamp2 ON: 50-54MHz

Selettività:SSB

(BW=2.4kHz)2.4kHz/-6dB; 3.8kHz/-60dBCW:

(BW=500Hz)500Hz/-6dB; 900Hz/-60dBRTTY:

(BW=350Hz)350Hz/-6dB; 650Hz/-60dBAM:

(BW=6kHz)6.0kHz/-6dB; 15kHz/-60dBFM:

(BW=15kHz)12.0kHz/-6dB; 20kHz/-60dBDV:

(12.5kHz spacing)>-50dB

Uscita audio :

Tutte le radio fornite da SM Technology srl coprono di norma solo le bande radioamatoriali.

L’estensione di una frequenza radio (TX – RX) è fatto su esplicita richiesta del cliente.

I ricetrasmettitori radio amatoriali di solito non sono indicati per l’uso al di fuori delle bande amatoriali.

In alcuni casi, la radio e soprattutto l’amplificatore finale o filtri di uscita possono essere danneggiati

durante la trasmissione al di fuori delle bande amatoriali.

Tali danni non sono coperti da alcuna garanzia.

La garanzia del produttore è annullata, a seguito dell’ estensione di frequenza.
