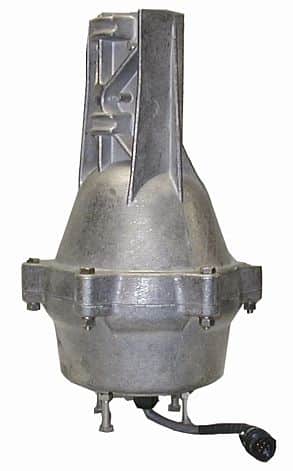

HyGain T2X Tailtwister Rotore
Hy-Gain T2X Tailtwister Rotore con unità di controllo analogica
I famosi e ben conosciuti universalmente rotori per antenne fino a 2 m2 di superficie al vento.
I rotori d’antenna HyGain sono costruito con doppi o tripli cuscinetti a sfera per avere la massima stabilità e freni elettro meccanici che bloccano il meccanismo , evitando che l’antenna giri con forte vento. Quando l’antenna ruota il freno si apre automaticamente e si richiude di nuovo ( in ritardo ) dopo che ha raggiunto la posizione finale prestabilita.
I rotori sono progettati per installazione su una superficie piatta (Piattaforma per rotori), Per l’installazione sulla sommità di un mast sono necessarie delle staffe opzionali. In fusione di alluminio ,con cuscinetti a sfera di precisione ,il tutto in acciaio inox. Il massimo diametro per il mast e’ di 52mm.
I rotori sono disponibili con due differenti unità di controllo:
L’unità analogica ha pulsanti per la direzione e il freno e uno strumento analogico illuminato per il controllo di direzione.
In aggiunta viene visualizzata la direzione opposta, dalla stazione ricevuta alla vostra, insieme al vostro indicativo. Per facilitare la lettura, viene utilizzato un LCD blu con caratteri in bianco, la dimensione è 35 x 66 mm.La DCU-3 è un’unità di controllo digitale per i rotori HyGain come l’ HAM IV, il T2X Tailtwister, ecc. La direzione di puntamento (in gradi) è visualizzata su di un grande display LCD insieme alla sua rappresentazione a bussola.
Per ottenere una rotazione precisa e sicura anche di grandi sistemi di antenne, il controller DCU-3 usa vari metodi di posizionamento. Un freno, così come è utilizzato anche su altri rotori, viene rilasciato e attivato di nuovo solo al raggiungimento della posizione finale. Il motore viene fermato leggermente prima del raggiungimento della posizione desiderata al fine di ridurre gli sforzi al rotore e alle antenne.
L’unità di controllo DCU-3 è fornita sia di interfaccia seriale che di interfaccia USB per consentire una facile integrazione del rotore nella stazione. Il rotore può essere controllato direttamente da programmi come ad esempio Ham Radio Deluxe o similari. Le dimensione della DCU-3 sono 215 x 110 x 228 mm (LxAxP).
Sono disponibili due modelli:
HAM-IV per antenne fino a 1,6m2 di superficie al vento e T2X ‘Tailtwister’ fino a2,2m2 di superficie al vento.
Dati tecnici:
HAM-IV | T2X ‘Tailtwister’ | ||
---|---|---|---|
Superficie mass. d’antenna (con cuscinetti di supporto) | 1,6 | 2,2 | m2 |
Superficie mass. d’antenna (senza cuscinetti di supporto) | 0,6 | 1,1 | m2 |
Forza di torsione | 400 | 500 | kg |
Forza dei freni | 2500 | 4500 | kg |
Freni | opera con presa elettromeccanica | ||
Cuscinetti a sfera | Doppio/96 sfere | Triplo/138 sfere | |
Numero di fili di controllo | 8 | 8 | |
Peso incl. l’unità di controllo | ca. 12 | ca. 14 | kg |
Momento mass. di curvatura (con cuscinetti di supporto) | 3800 | 4600 | Nm |
Informazioni aggiuntive
EAN | 8670000835692 |
---|
