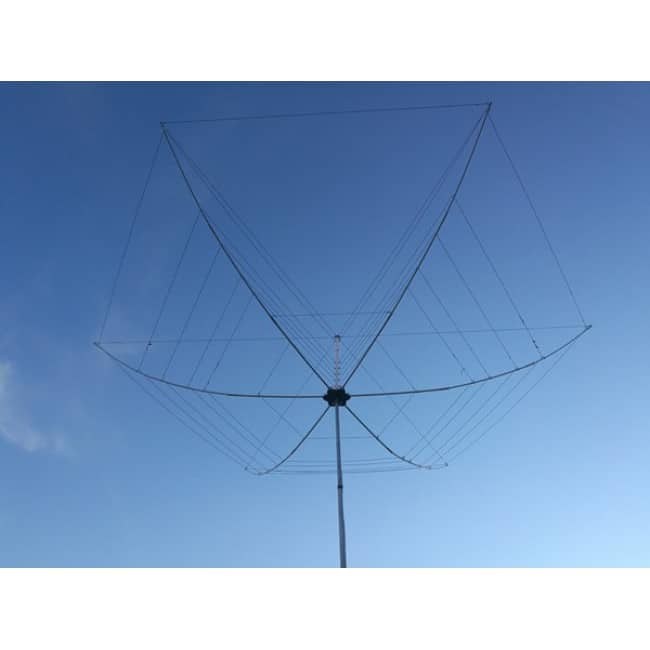

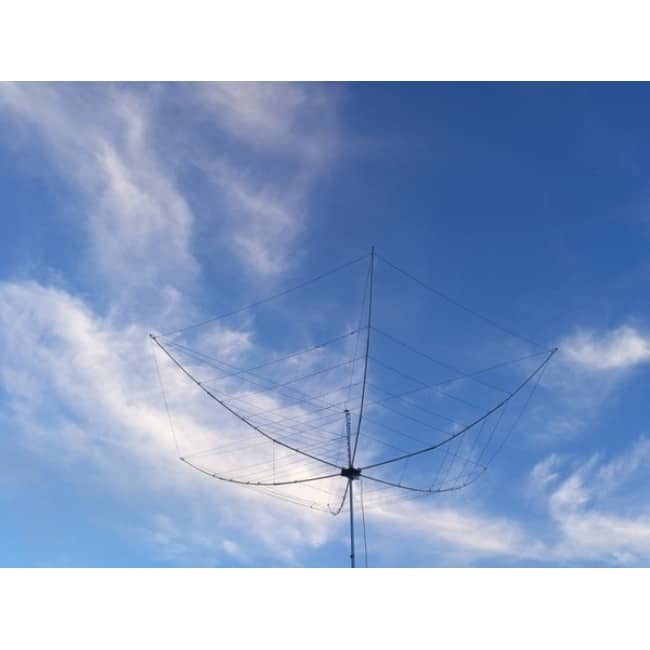

Il HEX6B è un fascio onde corte per i sei gruppi 20, 17, 15, 12, 10 e 6m. Il design segue le idee di G3TXQ che fu il primo radioamatore di presentare questa antenna. Tuttavia la costruzione meccanica è stato perfezionato da EAntenna con la loro lunga esperienza di ingegneria antenna. Il risultato è una antenna portatile efficiente per le bande DX classici, che possono essere utilizzati a causa del suo basso peso anche per DXpeditions e vacanze.

Leggero e facile da installare l’antenna fascio (design G3TXQ) per le attività portatili.

Il HEX6B funziona come due fascio elemento su ciascuna banda. fili e corde pronto per l’uso sono fissati ai montanti in fibra di vetro, non è necessaria alcuna messa a punto! A causa della tensione meccanica dei puntoni del fascio è teso ad esso # s dimensione fissa tutto ciò che il tempo, non c’è sag sui fili. I dipoli radiatore sono collegati al supporto centrale verticale, ognuno ha # s propri morsetti a vite. Il centro di supporto è stato progettato come un trasformatore balun coassiale e. Questo trasformatore è responsabile di una partita molto buona su ciascuna banda, e il fatto che solo una linea di alimentazione è richiesto per tutte le bande. Il guadagno è di circa 3 dBd o meglio, la parte anteriore / posteriore rapporto è tra il 13 e 22 dB. Il trasformatore di adattamento raggiunge un SWR di 1,5: 1 o migliore in tutte le bande eccetto 10m, dove SWR è 2: 1 o superiore. Ogni banda può essere utilizzata la larghezza di banda senza un sintonizzatore. La potenza massima consentita è di 5 kW. I tubi in fibra di vetro sono rivestiti doppia contro i raggi UV.

La configurazione del fascio banda HEX6B 6 è semplice e può essere fatto da una presona in circa. 30 minuti. Per l’installazione dei 6 montanti sono assemblati e fissati al palo centrale. corde pronto taglio dalla parte superiore del palo centrale per ciascun montante sono installati per la tipica forma piegata della hexbeam. Poi i fili ready-tagliati sono fissati ai montanti, ed elettricamente collegato al polo centrale. Tutte le corde e fili sono già tagliati a misura, non è necessaria alcuna messa a punto. Grazie al basso peso di soli 8,2 kg il hexbeam può essere installato su un albero push-up in alluminio leggero. La rotazione è sia fatto con un piccolo rotore 12V oa mano.

Download: Hexbeam HEX6B Info sheet (PDF, EN, 2.2MB)

Dati tecnici 11405 HEX6B

Banda radio amatori 20, 17, 15, 12, 10, 6 m

Potenza mass. 5 kW

Raggio mass. di rotatzione 3.26 m

Peso 8.5 kg

Misura (trasporto) 127 x 37 x 13 cm

Guadagno 20 m 3.8 dBd

17 m 3.2 dBd

15 m 3.5 dBd

12 m 3.0 dBd

10 m 3.6 dBd

6 m 3.7 dBd

Rapporto anteriore/indietro 20 m 22 dB

17 m 19 dB

15 m 16 dB

12 m 13 dB

10 m 16 dB

6 m 18 dB

Larghezza di banda 20 m 350 kHz (SWR ≤ 1,5: 1)

17 m 100 kHz (SWR ≤ 1,3: 1)

15 m 450 kHz (SWR ≤ 1,5: 1)

12 m 100 kHz (SWR ≤ 1,4: 1)

10 m 1400 kHz (SWR ≤ 2: 1)

6 m 500 kHz (SWR ≤ 1,5: 1)
