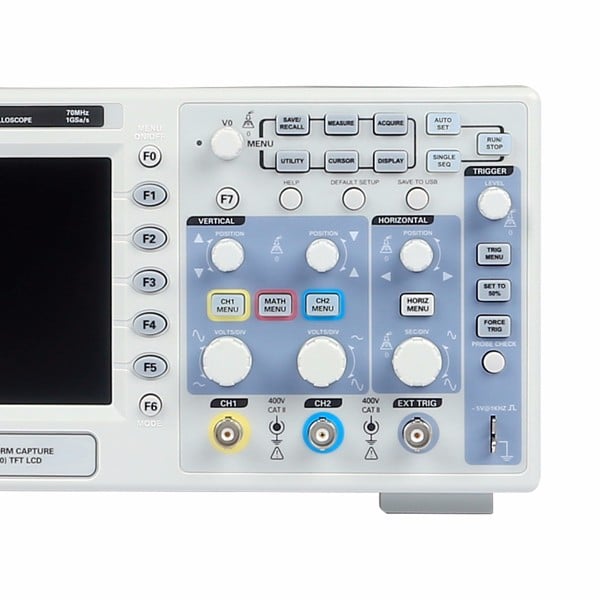

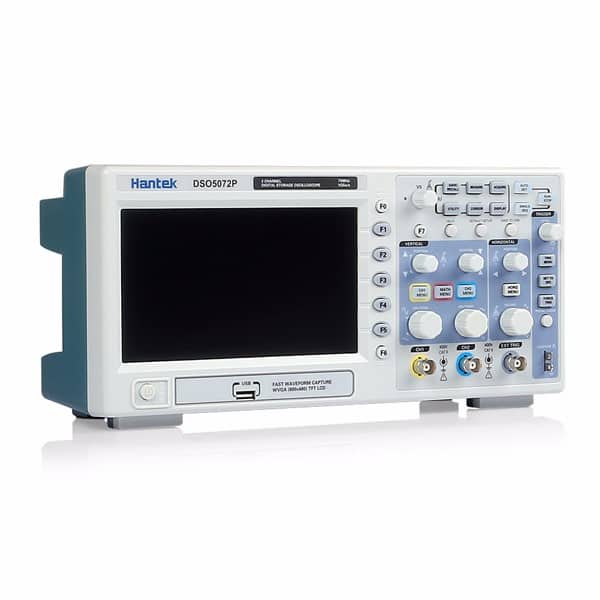

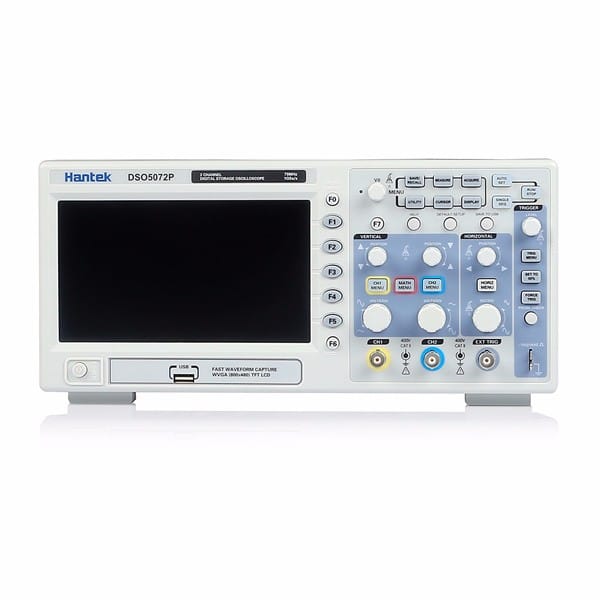

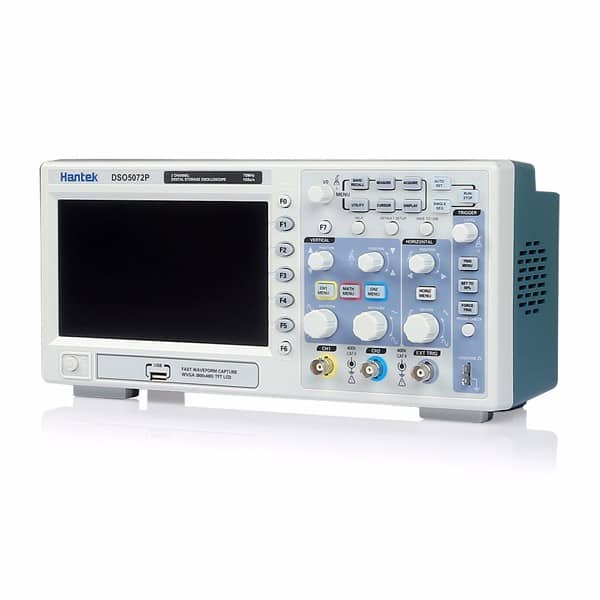

Hantek DSO5072P Oscilloscopio Archiviazione Digitale 70 MHz 2 canali 1GSa/s 7 pollici TFT LCD
Caratteristiche:
Larghezza di banda
di 70 MHz Frequenza di campionamento in tempo reale 1GSa/s
Ampio display a colori (7,0 pollici), WVGA (800×480)
Lunghezza di registrazione fino a 40 (Kbyte)
Modalità di attivazione: edge/ampiezza impulso/linea video/slop/straordinario selezionabili ecc.
Host USB e connettività del dispositivo, standard
Misurazioni automatiche multiple
Quattro funzioni matematiche, incluse le FFT standard
Fornisce il software per l’analisi in tempo reale del PC
VGA Opzionale
Specifiche:
Modello | DSO5072P | |
Acquisizione | ||
Frequenza di campionamento | Campione in tempo reale: 1GS/s | |
Ingressi | ||
Ingressi Accoppiamento | CA, CC, GND | |
Impedenza degli ingressi | 1MΩ±2% //20pF±3pF | |
Sistema orizzontale | ||
Intervallo frequenza di campionamento | 500 MS/s-1GS/s | |
Interpolazione della forma d’onda | (peccato x)/x | |
Lunghezza record | 40 ( Kbyte ) | |
Intervallo SEC/DIV | da 4ns/div a 40s/div | |
Frequenza di campionamento e precisione del tempo di ritardo |
±50 ppm (in qualsiasi intervallo di tempo ≥1 ms) | |
Intervallo di posizione | da 20ns/div a 80us/div; (-8div xs/div) a 40ms; da 200us/div a 40s/div; (-8div xs/div) a 400s |
|
△ Precisione della misurazione del tempo (larghezza di banda completa) |
Scatto singolo, modalità normale: ± (1 intervallo di campionamento +100 ppm × lettura + 0,6 ns); > 16 medie: ± (1 intervallo di campionamento + 100 ppm × lettura + 0,4 ns); Intervallo di campionamento = s/div ÷ 200 |
|
Sistema verticale | ||
Risoluzione verticale | Risoluzione a 8 bit, tutti i canali campionati contemporaneamente | |
Intervallo di posizione | da 2mV/div a 10V/div | |
Larghezza di banda | 70MHz | |
Tempo di salita a BNC (tipico) | 5ns | |
Limite di banda | 20MHz | |
Risposta in bassa frequenza (-3 dB) | ≤10Hz su BNC | |
Precisione del guadagno CC | ±3% per la modalità di acquisizione Normale o Media, da 5 V/div a 10 mV/div; ±4% per la modalità di acquisizione Normale o Media, da 5mV/div a 2mV/div |
|
Sistema di innesco | ||
Tipi di trigger | Edge, Video, Pulse, Slope, Nel tempo, Alternativa | |
Sorgente di attivazione | CH1, CH2, EXT, EXT/5, Linea AC | |
Modalità di attivazione | Automatico, Normale, Singolo | |
Tipo di accoppiamento | CC, CA, Rifiuto rumore, Rifiuto HF, Rifiuto LF | |
Sensibilità trigger (tipo Edge Trigger) |
DC(CH1,CH2): 1div da DC a 10MHz; 1.5div da 10MHz a 100MHz; 2div da 100MHz a Full; CC (EXT): 200 mV da CC a 100 MHz; 350mV da 100MHz a 200MHz; CC (EXT/5): 1 V da CC a 100 MHz; 1,75 V da 100 MHz a 200 MHz; AC: Attenua i segnali al di sotto di 10Hz; Rifiuto HF: attenua i segnali superiori a 80kHz Rifiuto LF: uguale ai limiti accoppiati CC per frequenze superiori a 150kHz; attenua i segnali sotto i 150kHz |
|
Intervallo del livello di trigger | CH1/CH2: ±8 divisioni dal centro dello schermo; EST: ±1,2V; EST/5:±6V |
|
Precisione del livello di trigger (tipica) La precisione è per segnali con tempi di salita e discesa ≥20ns | CH1/CH2: 0,2div × volt/div entro ±4 divisioni dal centro dello schermo; EXT: ± (6% dell’impostazione + 40mV); EXT/5: ± (6% dell’impostazione + 200 mV); |
|
Imposta il livello al 50% (tipico) | Funziona con segnali di ingresso ≥50Hz | |
Trigger video | ||
Tipo di attivazione video | CH1, CH2: ampiezza da picco a picco di 2 divisioni; EST: 400mV; EST/5: 2V |
|

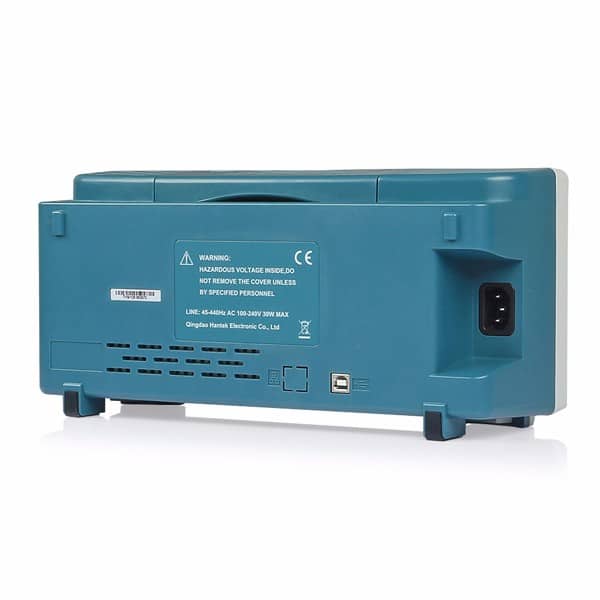

Formati di segnale e frequenze di campo, tipo di trigger video | Supporta i sistemi di trasmissione NTSC, PAL e SECAM per qualsiasi campo o qualsiasi linea | |
Intervallo di attesa | 100ns ~ 10s | |
Contatore di frequenza di trigger | ||
Risoluzione di lettura | 6 cifre | |
Precisione (tipica) | ±30ppm (compresi tutti gli errori di frequenza di riferimento e ±1 errori di conteggio) | |
Intervallo di frequenze | AC accoppiato, da 4Hz minimo alla larghezza di banda nominale | |
Schermo | ||
Tipo di visualizzazione | TFT a colori da 7 pollici 64K (cristalli liquidi diagonali) | |
Risoluzione dello schermo | 800 orizzontali per 480 pixel verticali | |
Visualizza il contrasto | Regolabile (16 marce) con la barra di avanzamento | |
Uscita compensatore sonda | ||
Tensione di uscita (tipica) | Circa 5Vpp su carico ≥1MΩ | |
Frequenza (tipica) | 1kHz | |
Alimentazione elettrica | ||
Tensione di alimentazione | 100-120VACRMS(±10%), da 45Hz a 440Hz, CAT II 120-240VACRMS(±10%), da 45Hz a 66Hz, CATII |
|
Consumo di energia | <30W | |
Fusibile | 2A, classificazione T, 250V | |
Ambientale | ||
Temperatura | Operativo: da 0°C a 50°C (da 32°F a 122°F); Non operativo: da -40°F a 159,8°F (da -40°C a +71°C) |
|
Metodo di raffreddamento | Convezione | |
Umidità | +104°F o inferiore (+40°C o inferiore): ≤90% di umidità relativa; Da 106°F a 122°F (+41°C a 50°C): ≤60% di umidità relativa |
|
Altitudine | Operativo: sotto i 3.000 m (10.000 piedi); Non operativo: inferiore a 15.000 m (50.000 piedi) |
|
Meccanico | ||
Taglia | Lunghezza 385mm, Larghezza 200mm, Altezza 245mm | |
Peso | 3,5 kg (con imballaggio); 2,08 kg (senza imballaggio) |

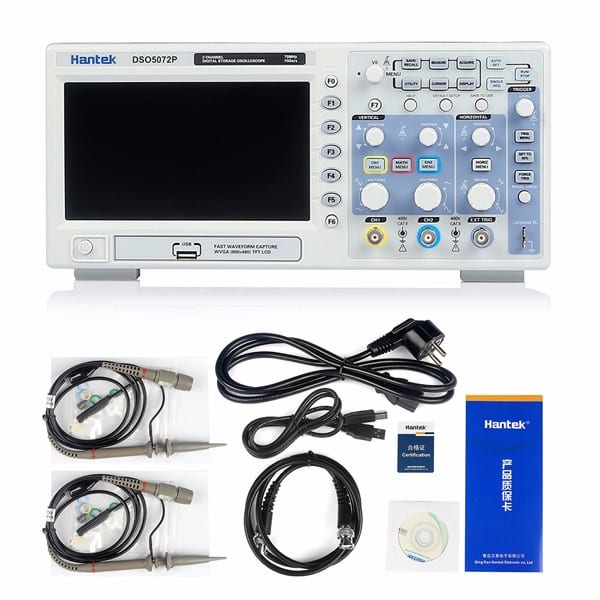

La confezione include:
1 x oscilloscopio digitale DSO5072P
1 x cavo di alimentazione
2 x sonda
1 x cavo USB
1 x CD-ROM
Informazioni aggiuntive
EAN | 8670000949887 |
---|
