Caratteristiche:

Analizzatore logico a 2 canali, larghezza di banda 20MHz.

Sistema operativo: Windows 7, Windows NT, Windows XP, VISTA.

Più di 20 tipi di funzioni di misurazione automatica.

Intensità, invertito, addizione, sottrazione, moltiplicazione, divisione, trama X-Y.

Salva la forma d’onda sullo schermo nei formati JPG/BMP, Excel.

Funzione di analisi spettrale FFT.

Un computer può collegare molti DSO, estendere facilmente il canale.

Specifiche:

Canale: 2 canali; larghezza di banda: 20 MHz; max. Frequenza di campionamento: 48MSa/s

Profondità di stoccaggio: 1 m. Risoluzione verticale: 8 bit

Impedenza: 1 MΩ 25 pF

Accoppiamento: DC; Gamma di tensione: 20 mV-5 V, 8 gradini

Precisione verticale: ± 3%

Intervallo di tempo: 1ns-5000s, 39 passi

Verticale regolabile: sì

Protezione dell’ingresso: Diodo di serraggio

X-Y: sì

Modalità orizzontale: Auto, Normale e Singolo

Pendenza del grilletto: +/-; Livello di innesco regolabile: sì

Fonte di attivazione: CH1, CH2; Pre grilletto: 0-100%

Selezione del campionamento: sì

Esposizione della forma d’ Porta/linea, intensità

Rete: Apri/Chiudi

Misura del cursore: sì

Matematica: FFT, Invert, Addizione, Sottrazione, Moltiplicazione, Divisione

Display del cursore: Frequenza, tensione

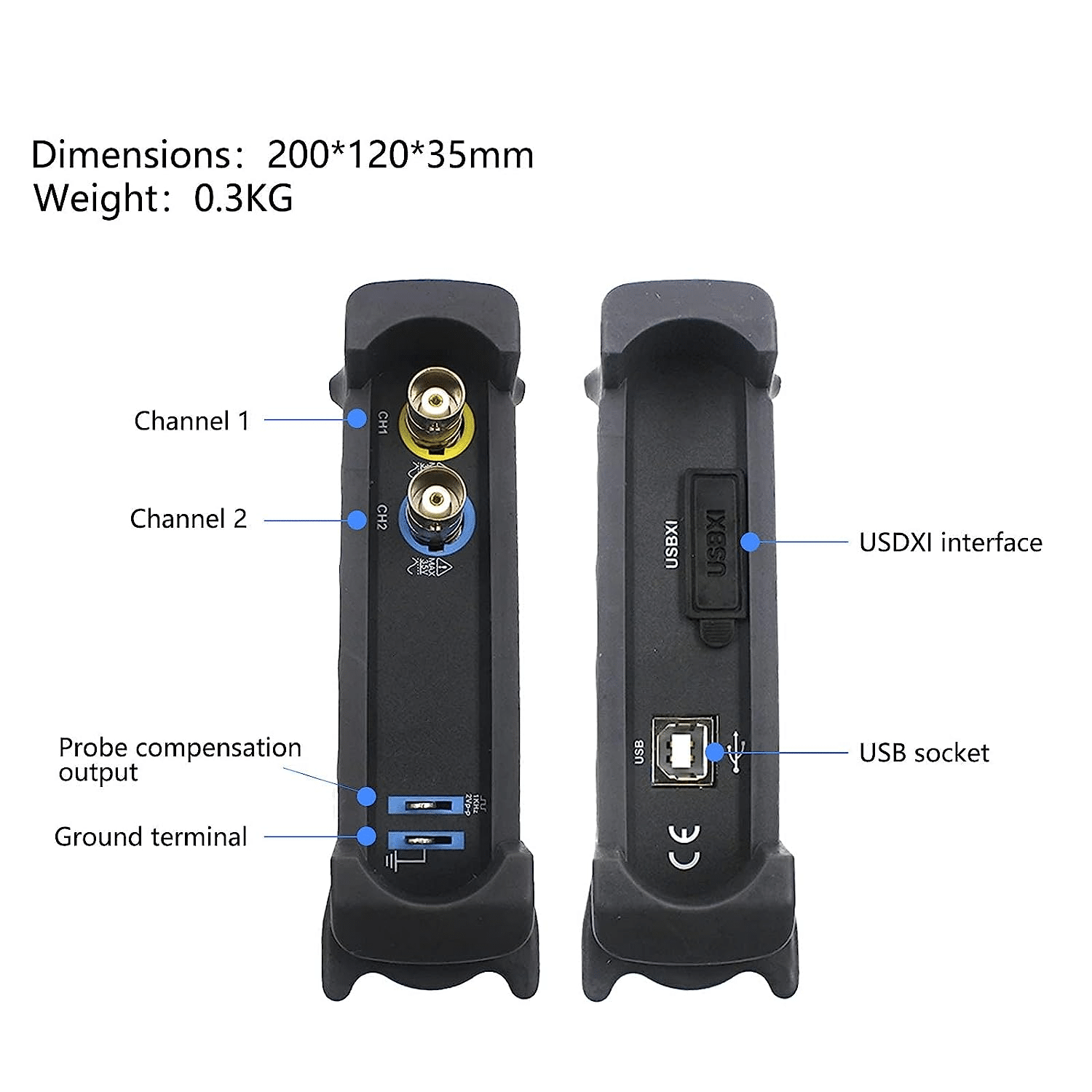

Dimensioni della confezione: 23 x 17 x 7,5 cm (lunghezza x larghezza x altezza)

Peso della confezione: 724 g

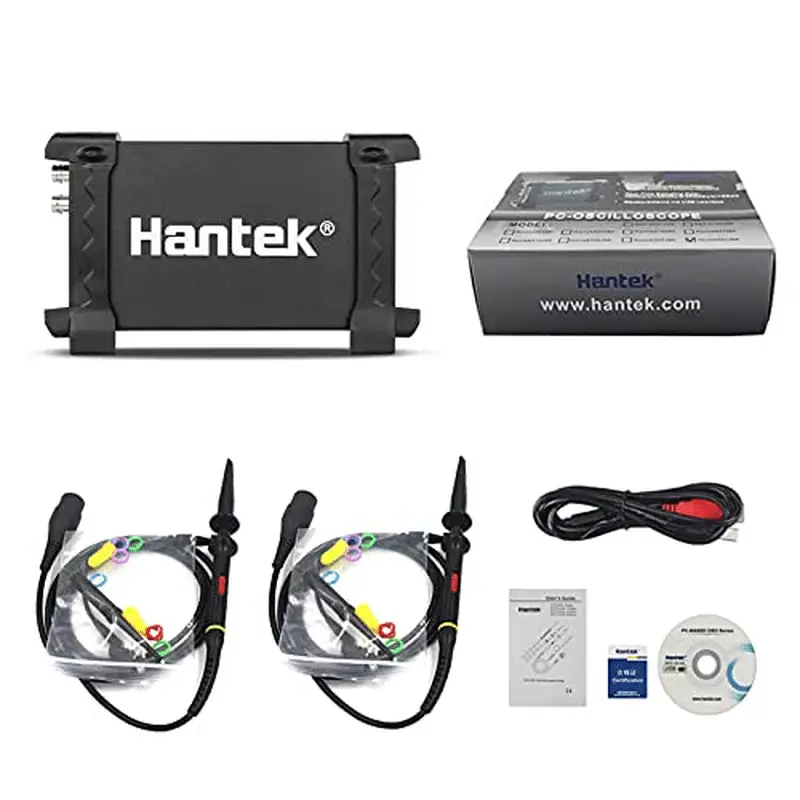

Confezione:

1 X Oscilloscopio

1 cavo USB

1 CD

2 sonde

1 manuale utente (lingua italiana non garantita)
