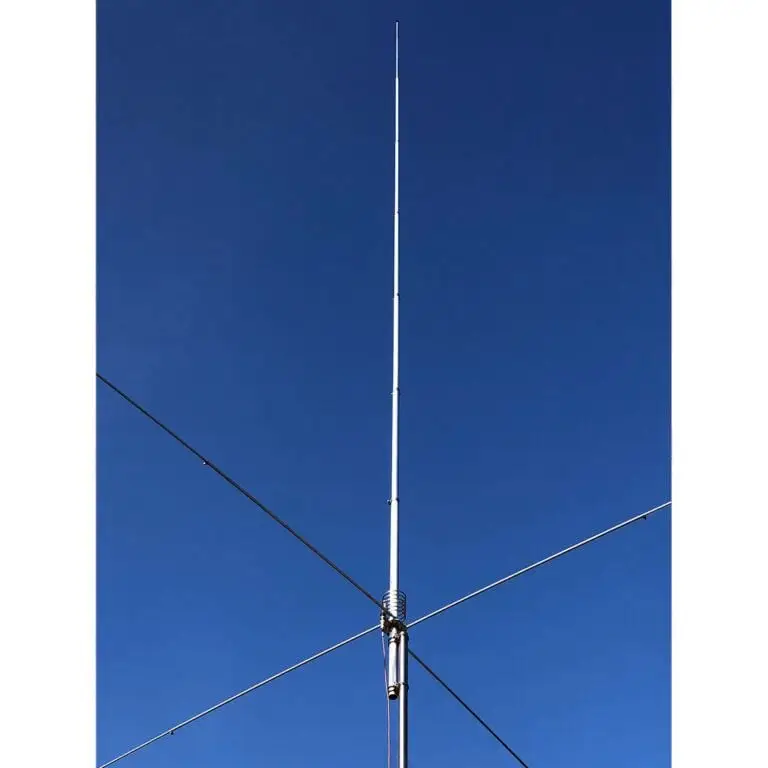

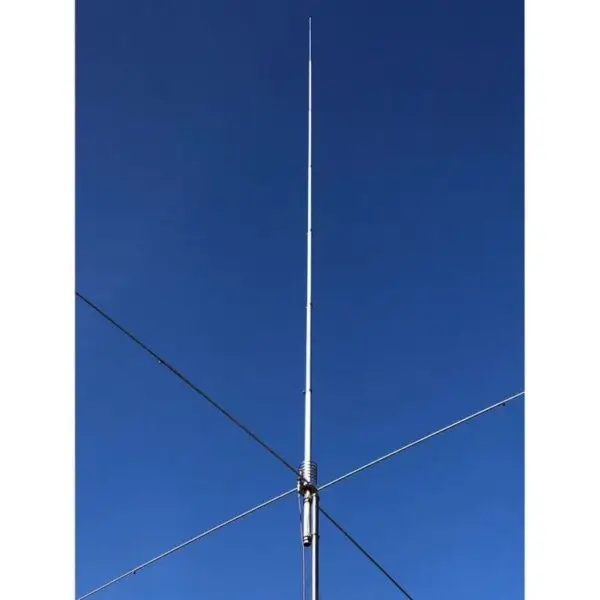

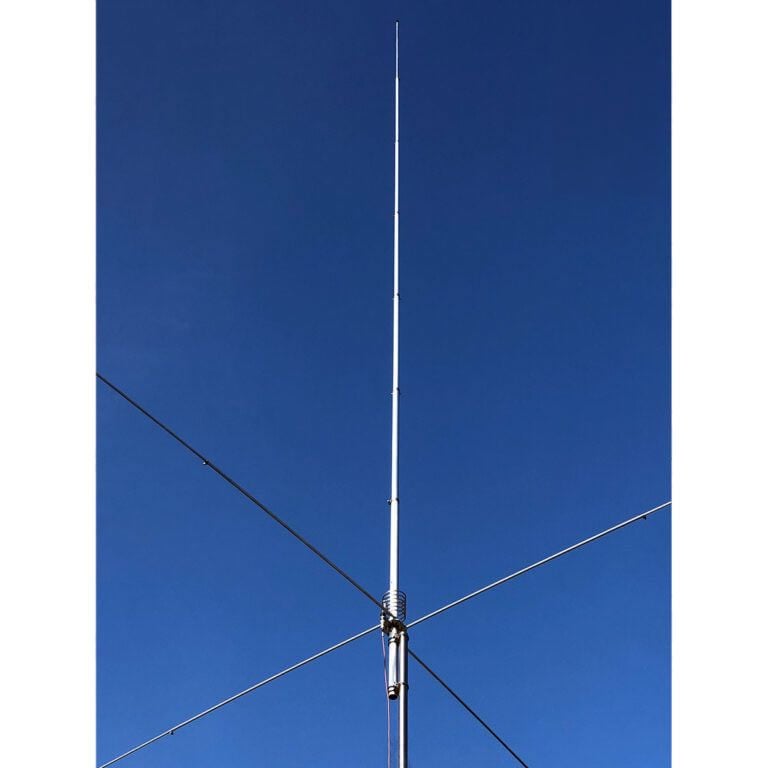

La Grazioli FE10V è un’antenna verticale alta 7,63 m per la banda 10/11 m, gamma di frequenza 26-30 MHz. L’antenna omnidirezionale con una lunghezza d’onda di 5/8 λ è caratterizzata dall’uso di materiali di alta qualità e durevoli e da un’elevata resilienza. Per i tubi e i radiali degli elementi, realizzati con particolare precisione, è stata utilizzata la resistente lega di alluminio AW6063-T66.

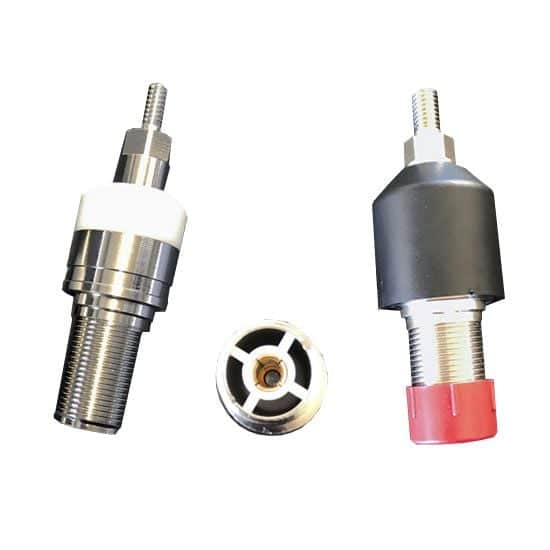

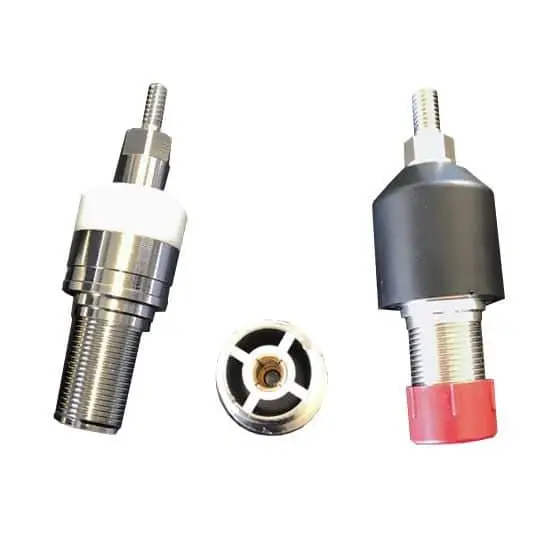

Anche i dettagli dimostrano che il produttore sta battendo nuove strade invece di ricorrere a soluzioni standard: la connessione dell’antenna non è una presa SO239 standard, come quella utilizzata dalla maggior parte dei produttori, ma un componente sviluppato e prodotto dalla stessa Grazioli. Questo affidabile connettore ha un’impedenza caratteristica reale di 50 ohm ed è progettato per frequenze fino a 500 MHz, sopportando elevati livelli di potenza RF continua.

L’alloggiamento è realizzato in ottone nichelato CW614N, mentre il pin è placcato in oro 24 carati per evitare l’ossidazione ed è dotato di un isolante in PTFE che mantiene la centratura e l’elasticità per evitare la perdita di contatto.

L’intero gruppo è protetto da una speciale guaina in elastomero che impedisce l’ingresso di acqua e umidità.

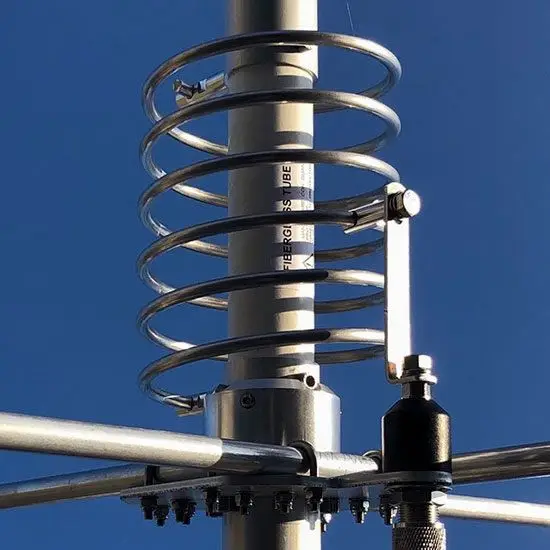

La bobina ad HIGH “Q”

La bobina svolge un ruolo fondamentale nell’adattamento dell’impedenza e nella trasmissione della massima potenza RF.

Q, il fattore di qualità, è determinato dal rapporto lunghezza/diametro, dalla distanza tra le spire, dal materiale, dal diametro del filo e dalla presenza o meno di nuclei metallici.

In parole povere, maggiore è il fattore di qualità della bobina, minori sono le perdite ad alta frequenza.

La serie “FE” utilizza bobine a nucleo d’aria di dimensioni particolarmente generose, senza nuclei metallici e con avvolgimenti ampiamente distanziati, che consentono di ottenere uno dei valori Q più elevati tecnicamente possibili.

Ciò garantisce la massima efficienza e la capacità di sopportare elevati livelli di potenza HF.

Inoltre, la bobina è collegata direttamente a terra in corrente continua per garantire una riduzione significativa delle interferenze atmosferiche e del rumore di fondo.

Per ottenere l’effetto “gorund plane” desiderato, vengono utilizzati 4 robusti radiali lunghi 2,7 m con una lunghezza d’onda di 1/4 λ.

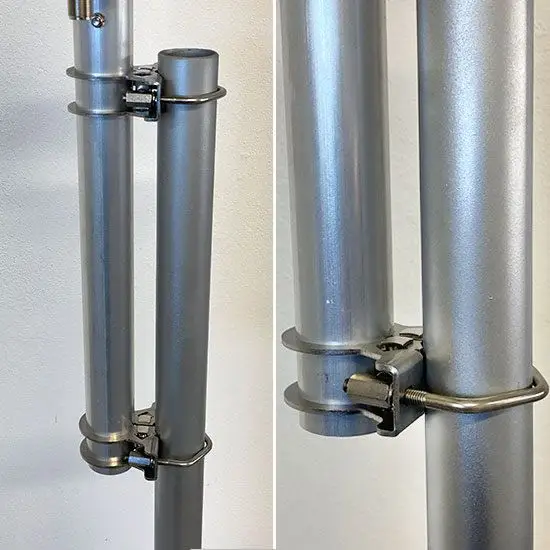

Grazie al materiale di montaggio resistente alla corrosione fornito in dotazione, l’antenna può essere fissata a tralicci di diametro compreso tra 40 e 54 mm.

Dati tecnici

Contenuto della confezione:

• Antenna Grazioli FE10V
• 4 radiali
• Bobina aria
• Morsetto per albero
• Istruzioni di montaggio
