GAP VOYAGER DX 4 Bande Multibanda DX Antenna

Questa e’ la prima antenna appositamente costruita per operare efficientemente alle bande basse.E’ stata data enfasi ai 160 e 80 m.

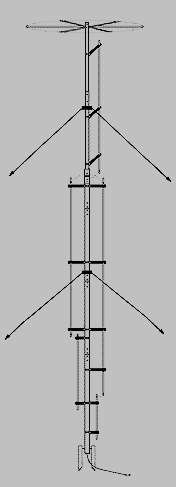

Diversamente dalla Challenger, la VOYAGER impiega un dispositivo circolare per produrre la capacita’ necessaria a ridurre la lunghezza fisica a 13.5m mantenendo una lunghezza elettrica di 20m. Una capacita’ a ‘ cappello’ e’ il modo piu’ efficiente per ridurre l’alteza mantenendo la larghezza di banda ed eliminando l’efffetto ‘corona’.

Come per la CHALLENGER sono necessari 3 contrappesi di 17 m., diposti anche ad angolo … .

Sono necessari 4 punti di ancoraggio per i tiranti disposti a 7.5 m. dalla base.Sono fornite le staffe per i tiranti e i perni di alluminio , ma non i tiranti vero e proprio.

SPECIFICATIONS

• • Bands
    • 160m 80m 40m 20m
  • Bandwidth — Under 2:1
    • Entire band on 80m 40m 20m;
    • 160m over 90 KHz
  • Height — 45 ft.
  • Weight — 30 lbs.
  • Wind Load— 7 sq. ft., requires two sets of guy ropes
  • Mount : Ground. Aluminum pivot and guy brackets supplied.
  • Counterpoise : 3 at 57 ft. Deployment pattern is very flexible.
  • Ground Area Required : 4 guy anchor points 25 ft. from base mount
