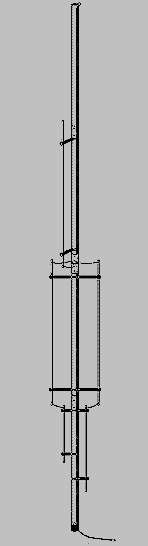

8 Band Multibanda DX Antenna

La Challenger e’ progettata per essere installata direttamente a terra o sul tetto .Come nel caso delle altre antenne GAP poiché non e’ necessario ricorrere alle perdite di terra per ottenere i 50 Ω !

Il montaggio sul tetto non produce nessun specifico vantaggio a causa della sua posizione elevata , ma solo se non e’ possibile uno spazio nel giardino etc…

La CHALLENGER copre le bande 2/6/10/12/15/20/40 e 80m. Sugli 80m ha una larghezza di banda di 130 khz.!

Richiede un contrappeso di 3 fili lunghi 7.5m . Essi possono essere posati per terra in modo sparso .La sistemazione di simmetria non e’ un problema .L’aggiunta di altro filo non cambia sostanzialmente le caratteristiche.

Come gia’ descritto con la TITAN la frequenza centrale sugli 80m e’ ‘settata’ tramite un condensatore di capacita’ fissa .Prego specificare all’atto dell’ordine il centro frequenza desiderato.La frequenza standard e’ 3.65 MHz,, ma sono disponibili altre frequenze su specifica richiesta.

SPECIFICATIONS

• • Bands
    • 80m 40m 20m 15m 12m 10m 6m 2m
  • Bandwidth — Under 2:1
    • Entire band on 40m 20m 15m 12m 10m 6m 2m
    • 80m over 130 KHz; 10m over 1MHz
  • Height — 31.5 ft.
  • Weight — 18 lbs.
  • Radiation Efficiency : Exceed conventional verticals by up to 600%
  • Mount : Ground or elevated. A ground mount is supplied.
  • Counterpoise : 3 at 25 ft.
  • Ground Area Required : Fits in 10 ft. by 12 ft. area.
