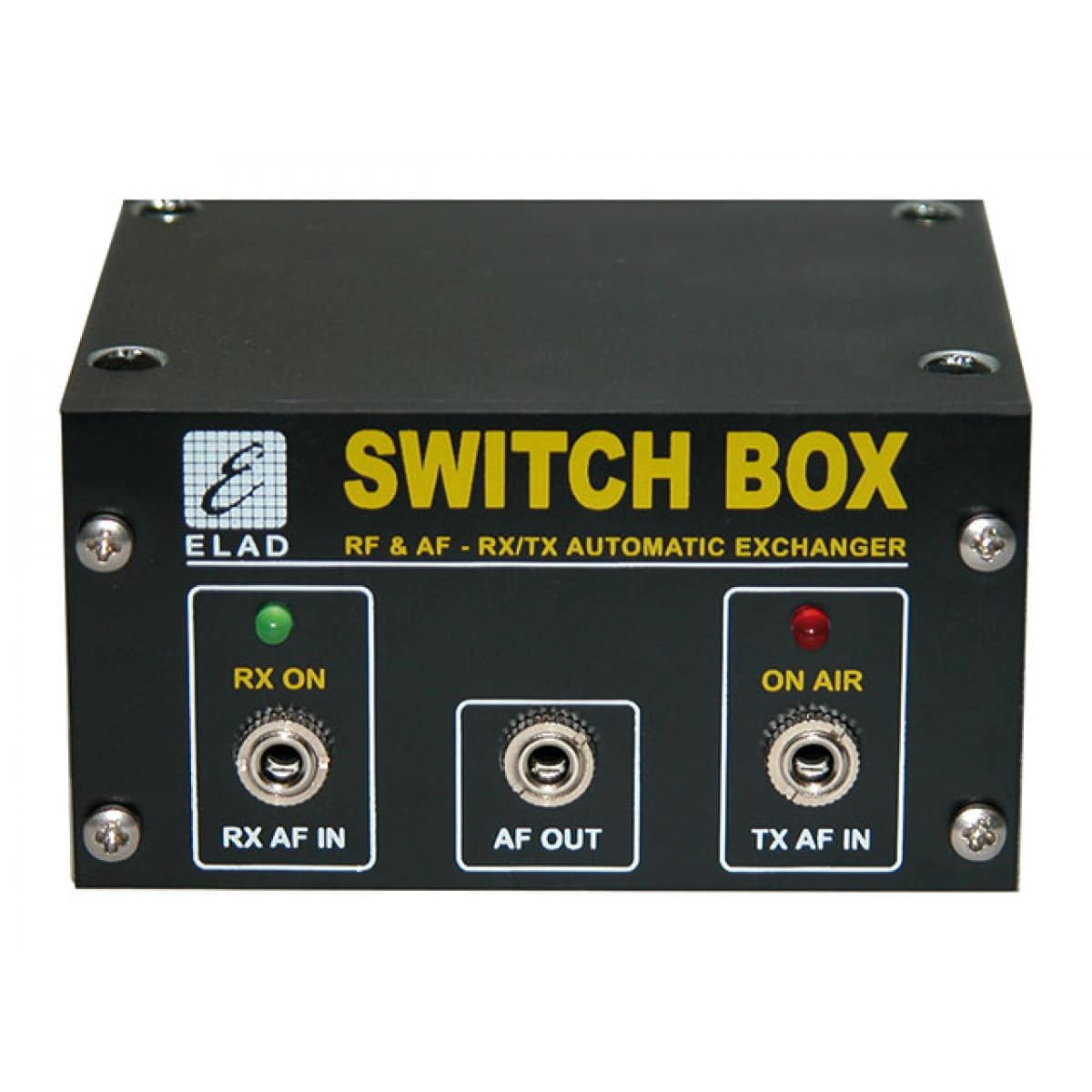

Commutatore Automatico Trasmissione / Ricezione fino a 160MHz Elad TRSWITCH
Nel caso un cui si usi uno scanner o una software defined receiver (SDR) per la ricezione, e si voglia trasmettere con un normale ricetrasmettitore, è necessario un commutatore d’antenna. Tale dispositivo deve commutare l’antenna immediatamente all’inizio della trasmissione.

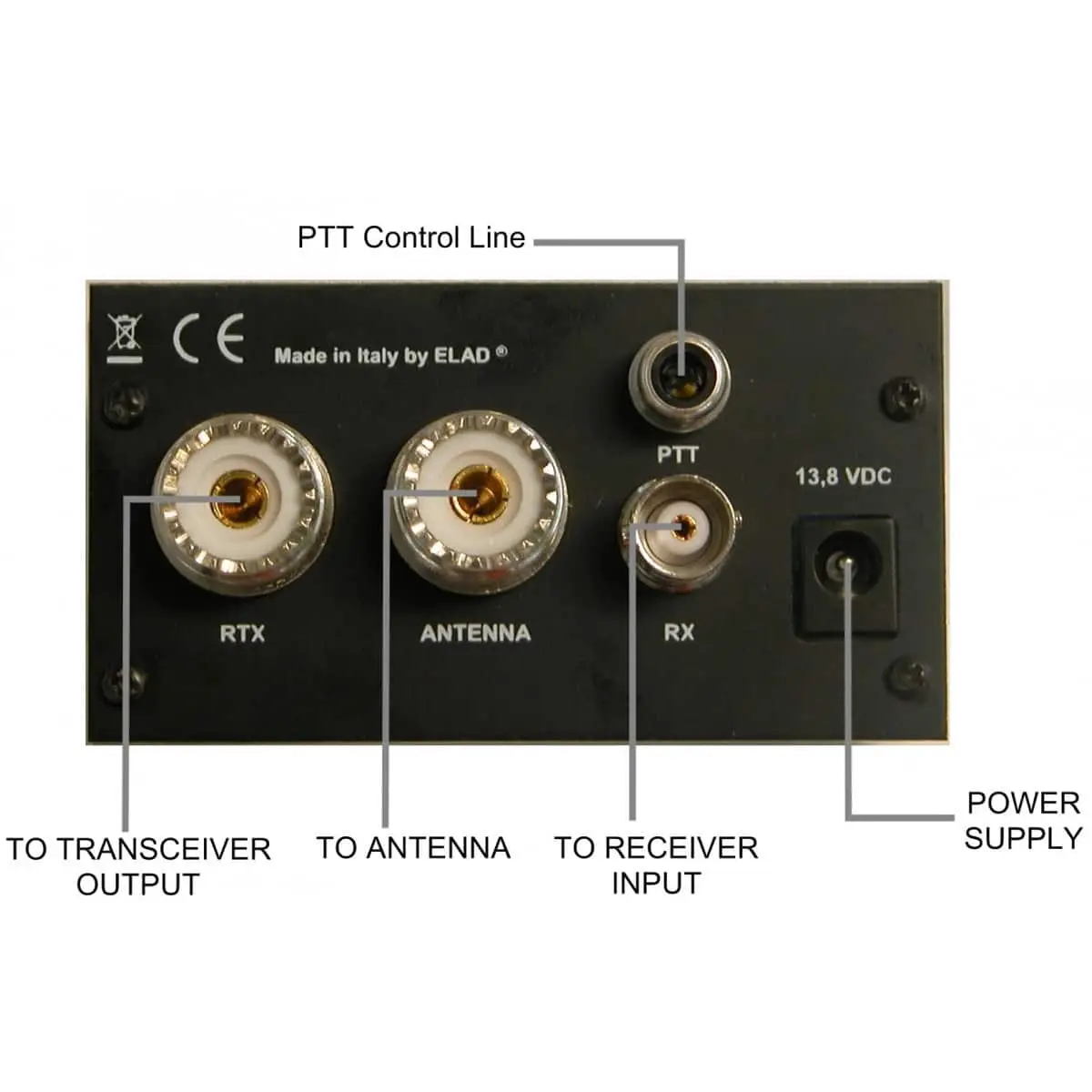

TRSWITCH fa proprio questo. Il commutatore ha una connessione per l’antenna e due connettori per il ricevitore e il trasmettitore. La commutazione è effettuata automaticamente (Vox RF, da 10 mW in su) o con una linea PTT.

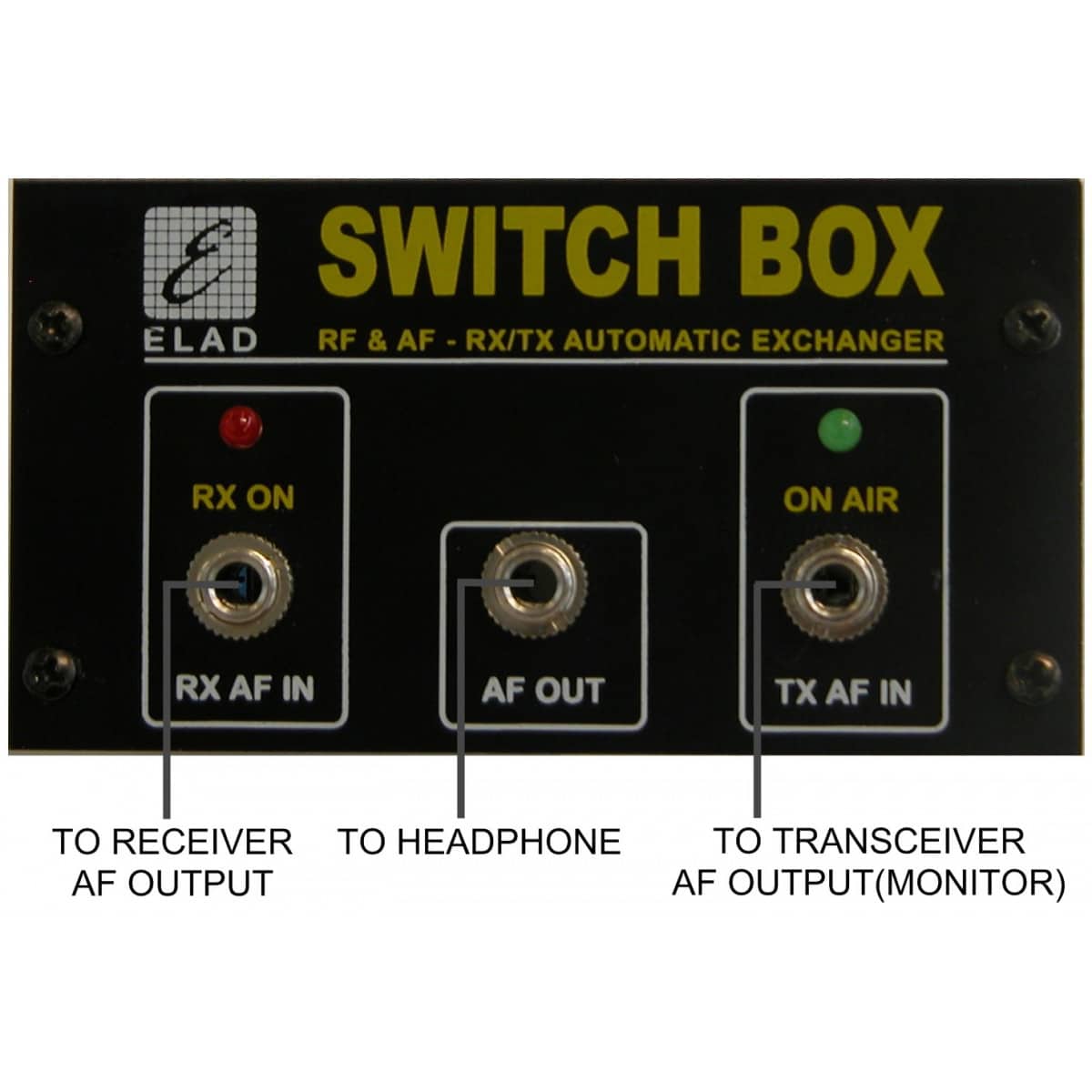

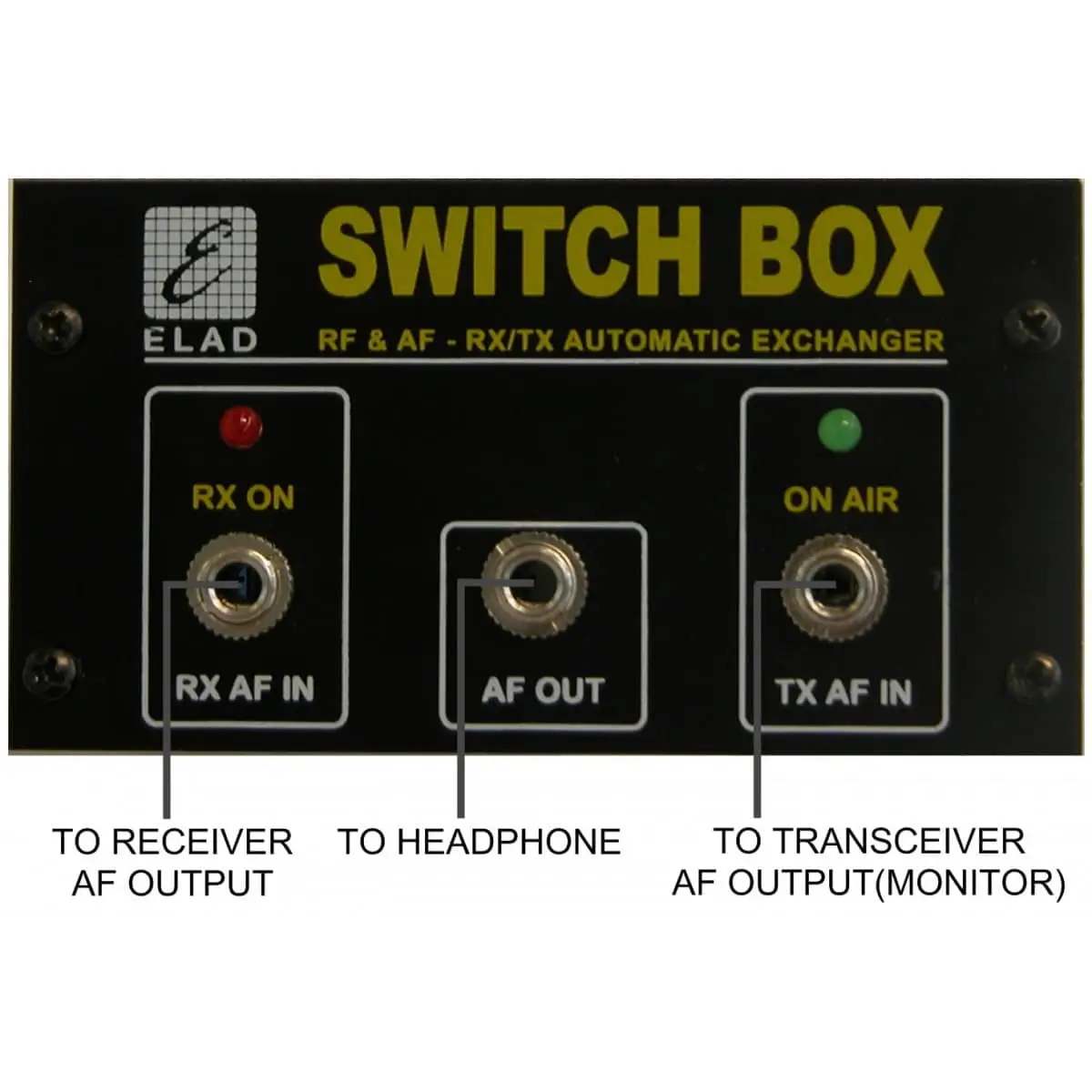

TRSWITCH è dotato di un interruttore AF aggiuntivo: quando si utilizza un altoparlante esterno il ricevitore viene disattivato, la nota CW è invece udibile attraverso l’altoparlante. Il connettore del ricevitore è collegato a massa durante la trasmissione, inoltre è protetto contro i fulmini. Senza alimentazione l’antenna è sempre collegata al trasmettitore (o ricetrasmettitore).
TRSWITCH funzione da DC a 160 MHz, la perdita d’inserzione è 0.2 dB. La massima potenza in trasmissione è 100 W, il dispositivo richiede 13.8V e 200mA.
- Impedenza: 50 Ω
- Gamma di frequenze: DC – 160MHz
- Potenza Max in TX: 100W
- Potenza di commutazione: <10 mW (1.8MHz-30MHz)
- Tempo di Turn-on: <20ms
- Ritardo di Turn-off: <190ms
- Perdita di inserzione: <0.3 dB @144MHz (0.2 dB typ.)
- Attenuazione Crosstalk: > 38 dB @144MHz (40 dB typ.)
- Alimentazione: 13.8V DC 200mA
