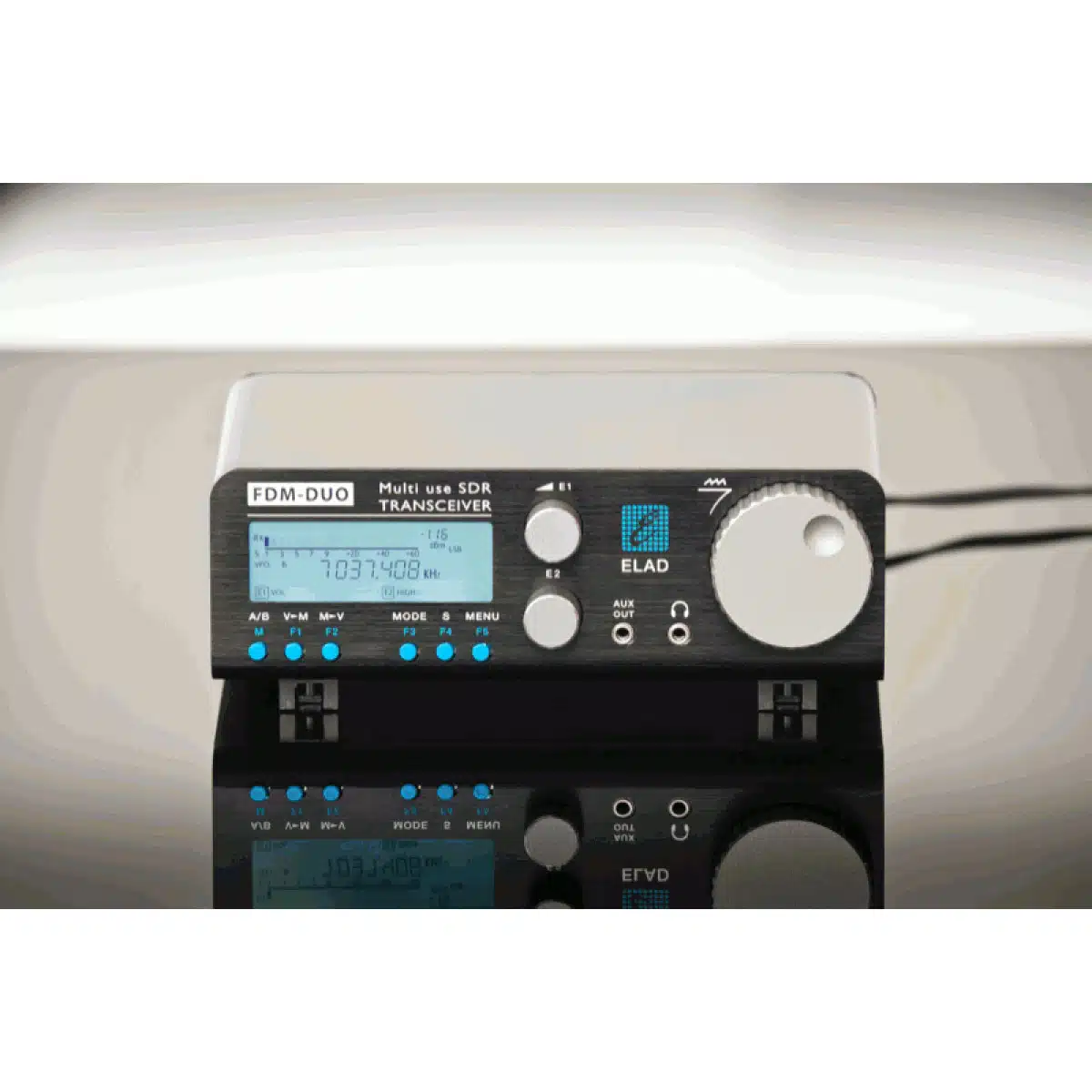

FDM-DUO è un ricetrasmettitore DSP che offre la possibilità di operare stand-alone come la radio tradizionale o collegato a un personal computer alla scoperta delle possibilità offerte dalle tecnologie SDR.

Stand-alone specifiche aggiornate 6 giugno 2014

RX:

Gamma Freqency: 10KHz – 54MHz

Diretta campionamento ricevitore operativo @ 122.88MHz ADC: 16 bit LTC2165

DDC (Digital Down Converter) famiglia di FPGA Xilinx Spartan.6 fino a 192Ksps

DDC, filtro e demodulatore ARM STM32F429 virgola mobile microcontrollore

Demodulazione CW, LSB, USB, AM

LSB, USB filtri selezionabili 1600-3100Hz Bandwitdh con 100Hz passo più 4000-5000-6000 Hz Bandwitch

AM filtro selezionabile da 2500 a 6000Hz con passo 500Hz

CW Filtri 2600Hz-1500-1000-500-300-100Hz Bw più 4 filtri di picco Cw applicati dopo 100Hz Bw per ottenere una filtrazione complessiva 20Hz Bw

Riduzione del rumore 10 livelli

Noise Blanker 10 leves

VFO A, B VFO, 199 memorie con frequenza / visualizzazione etichetta alfanumerica, programmabile dal gestore di memoria FDM-SW2

Selezioni BAND programmabili: selezionabili fino a 20 memorie richiamabili rapidi 180-199

TX:

DDS AD9957 con orologio 368,64 MHz

Ingresso microfono ADC 48KHz @ 16bit guadagno selezionabile -12dB a + 12dB

Input chiave e Paddle per il funzionamento CW (Iambic A e B Iambic selezionabile)

Potenza di uscita 5W minuti da 160m a 6m, 8 W di uscita tip @ 14MHz

Connettore di uscita PTT per guidare amplificatori esterni

GENERALE:

Tutti i componenti programmabili (ARM RX, ARM TX, Flash per FPGA, microcontrollore interfaccia utente e il controller USB) sono aggiornamento firmware

Ingresso CAT interfaccia di controllo USB con regolatore FTDI

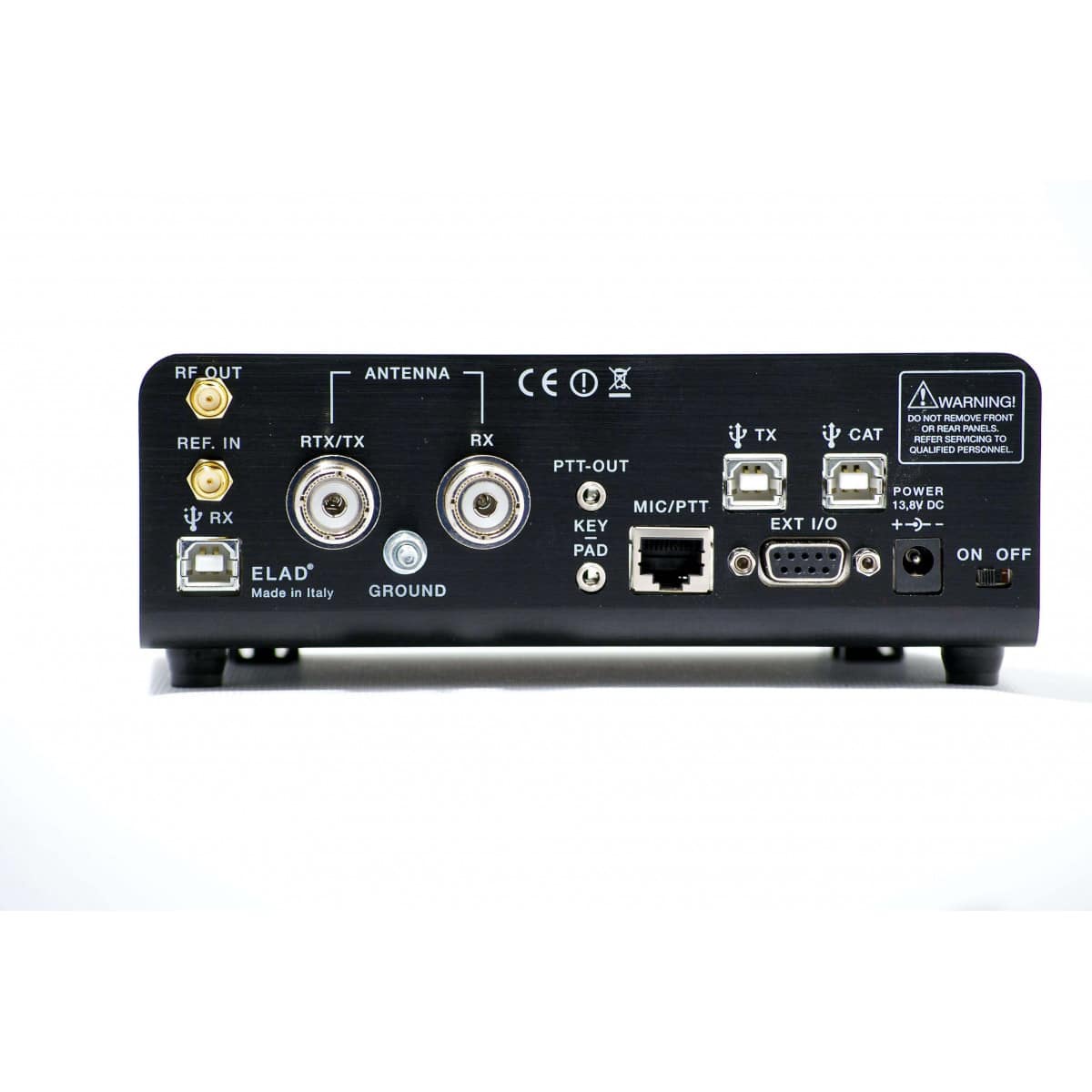

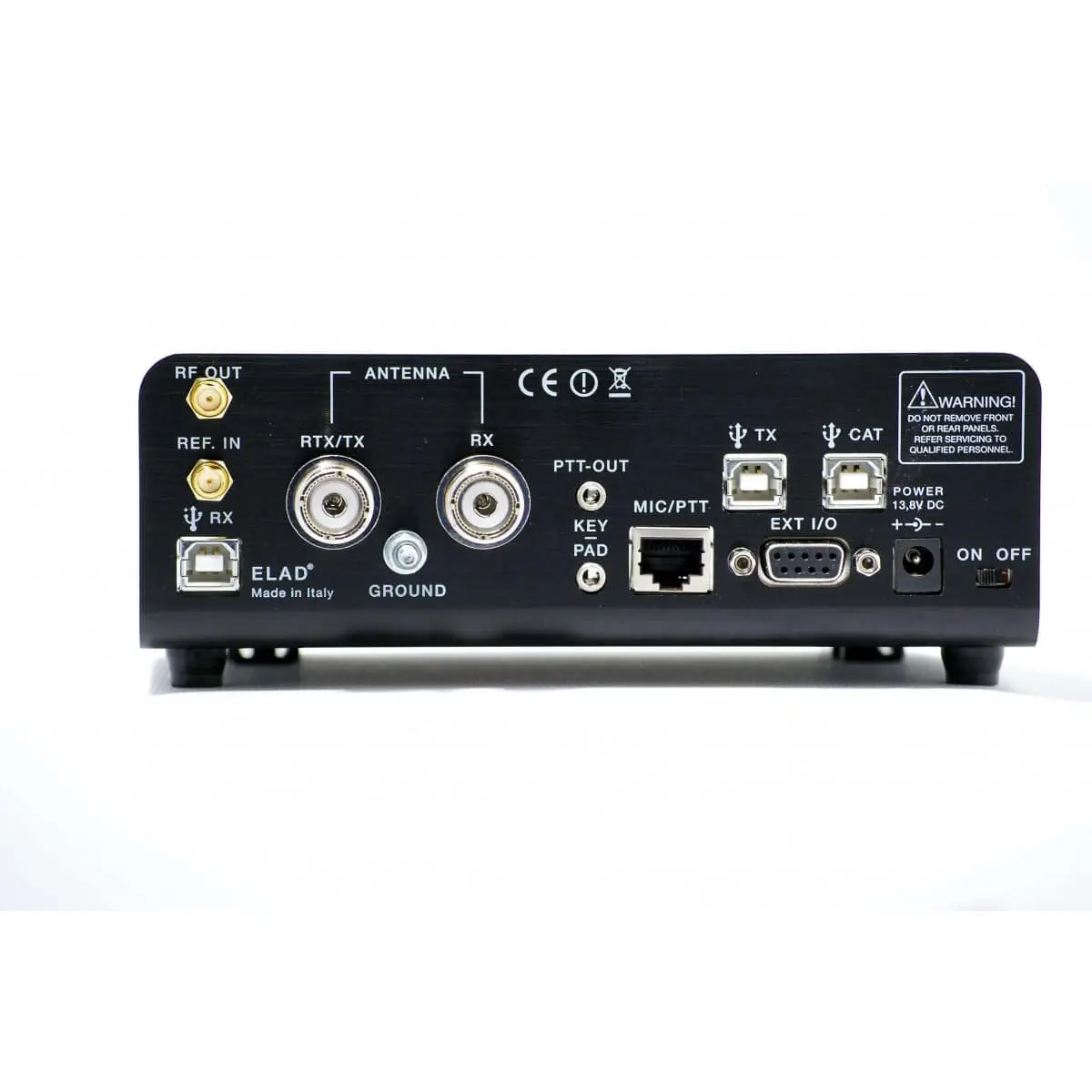

Connettori antenna: RTX SO-239, RX SO-239

Uscita Monitor: 0dBm SMA da utilizzare come apparecchiatura di prova consentire l’uso come generatore di RF digitale

LCD retroilluminato RGB programmabile, a seconda della funzione può cambiare il colore (RX, TX, il controllo remoto del PC)

10MHz connettore di ingresso Riferimento: SMA

Alimentazione: 2,1 millimetri spina CC 13.8VDC RX consumo 500mA tip (13.8V) TX: tbd

Dimensioni: 180 millimetri Witdh (7.00 “) x profondità 155 millimetri (6.10”), compresa la manopola e connettori o 130 mm (5.10 “) solo contenitore x altezza 70 millimetri (2.75”)

Peso: 1.2Kg (£ 2,4), pacchetto spedizione 2.2Kg (4,85 lb)

Funzionamento in modalità PC con specifiche del software FDM-SW2 aggiornato 6 GIUGNO 2014

Fino a 9 simultanea ricevitori combinazione (1 su frequenza centrale stand-alone, 4 FDM-SW2 nel canale di 192kHz pugno e 4 nel secondo canale 192 kHz

Ogni ricevitore FDM-SW2 hanno un canale audio dedicato e un CAT dedicato per essere utilizzabile da applicazioni esterne con le porte seriali Visrtual e cavi audio virtuali

Configurazione selezionabile da 192kHz a banda 6MHz DDC larghezza di banda (192,384,768,1546,3072,6144Ksps) 2 canali 192Ksps, 2 canali 384Ksps

RX e TX funzionamento in modalità SPLIT: VFO A RX mentre VFO B utilizzata per TX (con FDM-SW2 funzionamento semplice click per modificare la frequenza TX)

Gestione dell’integrazione skimmer CW (DX Spot visualizzazione e sintonia capacità)

Modulazione digitale diretta scheda audio tramite USB basato su chipset CMedia digitale interfacciato con ARM virgola mobile microcontrollore e DDS
