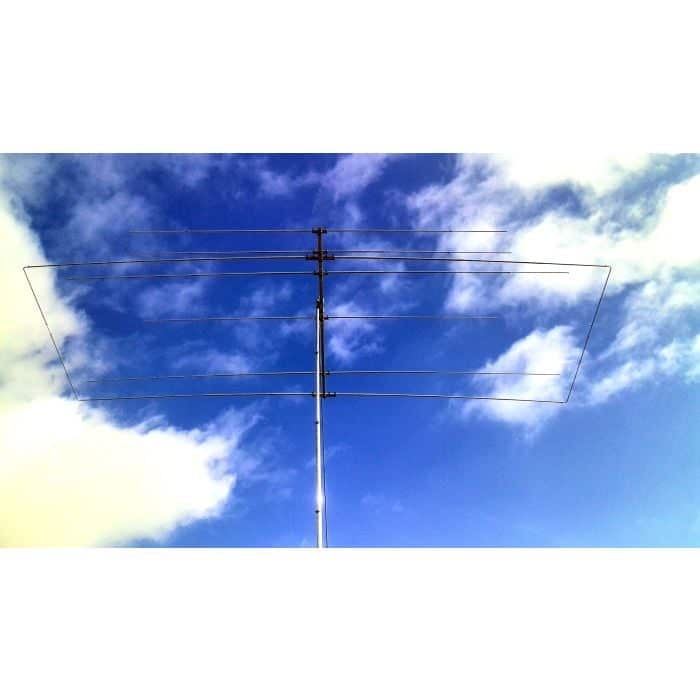

Antenna direttiva compatta a 7-Elementi / 3-Bande con elementi Moxon per banda 10/15/20 m.

Il “3BMOX” è un’antenna yagi compatta con un elemento moxon come radiatore. Il design moxon ha diversi vantaggi – grazie all’elemento piegato la costruzione diventa molto compatta, il rapporto fronte/retro è molto favorevole e l’antenna ha una grande larghezza di banda. Inoltre l’antenna è ben sintonizzata su un’impedenza di 50 Ω. Con elementi extra sul braccio corto, il design risulta in un raggio molto piccolo di 7 elementi per 3 bande con caratteristiche interessanti, che richiede solo una linea di alimentazione. Un balun per una potenza massima di 3kW PEP è incluso nella spedizione. La solida costruzione in alluminio industriale e componenti in acciaio inossidabile consente un utilizzo prolungato nel tempo, anche in condizioni climatiche avverse.

Guadagno spazio libero 10m: 6.2 dBi
Guadagno spazio libero 15m: 5.7 dBi
Guadagno spazio libero 20m: 6.2 dBi
Lunghezza del braccio: 318 cm
Raggio di rotazione: 450 cm
Peso: 26 kg

Il guadagno sopra il terreno è molto più alto del guadagno nello spazio libero. Per questa antenna il guadagno è di circa 12 dBi, a seconda dell’altezza di installazione.
