QO-100 Groundstation Full Duplex
Andate in onda su QO-100 in un batter d’occhio! Questo è possibile con la stazione di terra QO-100, molto semplice, sono necessarie solo le antenne, alcuni cavi e il ripetitore.
- Perfetto per QO-100
- Potenza di trasmissione max. 10 W
- LNB con riferimento a 10 MHz
- GPSDO per un’elevata precisione
La stazione di terra DXPatrol Simplex QO-100 comprende un mixer verso il basso (nell’LNB) che converte il segnale satellitare nella banda dei 70 cm. È incluso anche un mixer verso l’alto che converte il segnale di trasmissione da 70 cm a 2,4 GHz. Un amplificatore di potenza fornisce una potenza di trasmissione massima di 10 W, per cui il funzionamento del satellite è possibile anche con antenne relativamente piccole, ad esempio con un’antenna elicoidale.
Per mantenere il segnale ricevuto e trasmesso il più stabile possibile, il PLL interno è collegato all’antenna GPS in dotazione e sincronizzato con precisione.
Il segnale di trasmissione a 70 cm non deve essere più forte di 250 mW. Una linea PTT non è necessaria, la stazione di terra QO-100 funziona con un vox HF. Tuttavia, è possibile modificare il controllo del PTT via cavo, per il quale è già prevista una presa. I livelli possono essere regolati entro certi limiti, vedi manuale.
Una serie di meccanismi di protezione assicura un funzionamento privo di interferenze. Ad esempio, viene controllato l’SWR dell’antenna di trasmissione, la temperatura dello stadio di uscita e la tensione di ingresso, La stazione di terra QO-100 richiede una tensione raddrizzata di 12-14 V. Circa 3 A.
Descrizione dell’applicazione QO-100 Groundstation Full Duplex
Frank, DL5AAR, fornisce informazioni dettagliate nel suo rapporto di prova.

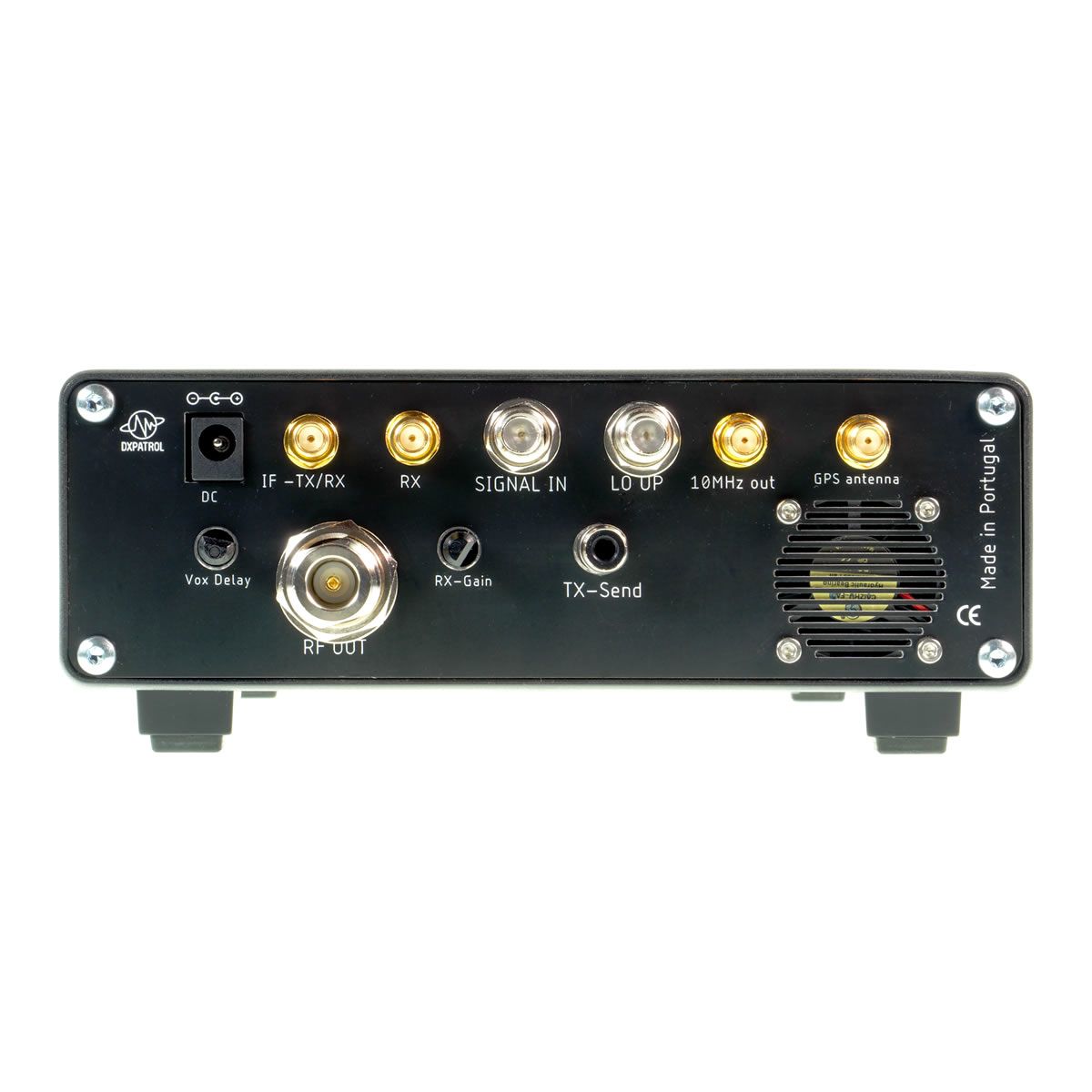

Per il funzionamento sono necessari due cavi coassiali da 75 Ohm con connettori F verso l’LNB e un cavo coassiale da 50 Ohm verso l’antenna di trasmissione da 2,4 GHz. Poi, naturalmente, l’antenna di trasmissione, una parabola per la ricezione e un ricetrasmettitore all-mode che possa funzionare su 70 cm. È importante che la potenza di trasmissione del ricetrasmettitore possa essere impostata su un livello molto basso, da 250 a 500 mW circa. Naturalmente, l’intero sistema deve essere alimentato: sono necessari 13,8 V/3A.
L’antenna GPS in dotazione deve essere posizionata il più liberamente possibile per il funzionamento, in modo da poter ricevere molti satelliti. Non appena il PLL è sincronizzato con l’orologio GPS e funziona con elevata precisione, è possibile iniziare. La potenza di trasmissione fino a 10 watt su 2,4 GHz consente di utilizzare antenne di trasmissione relativamente piccole.

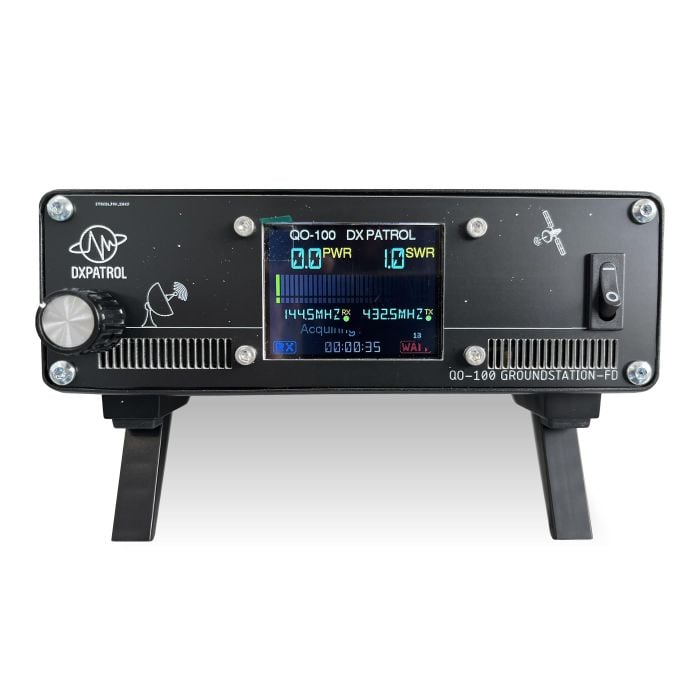

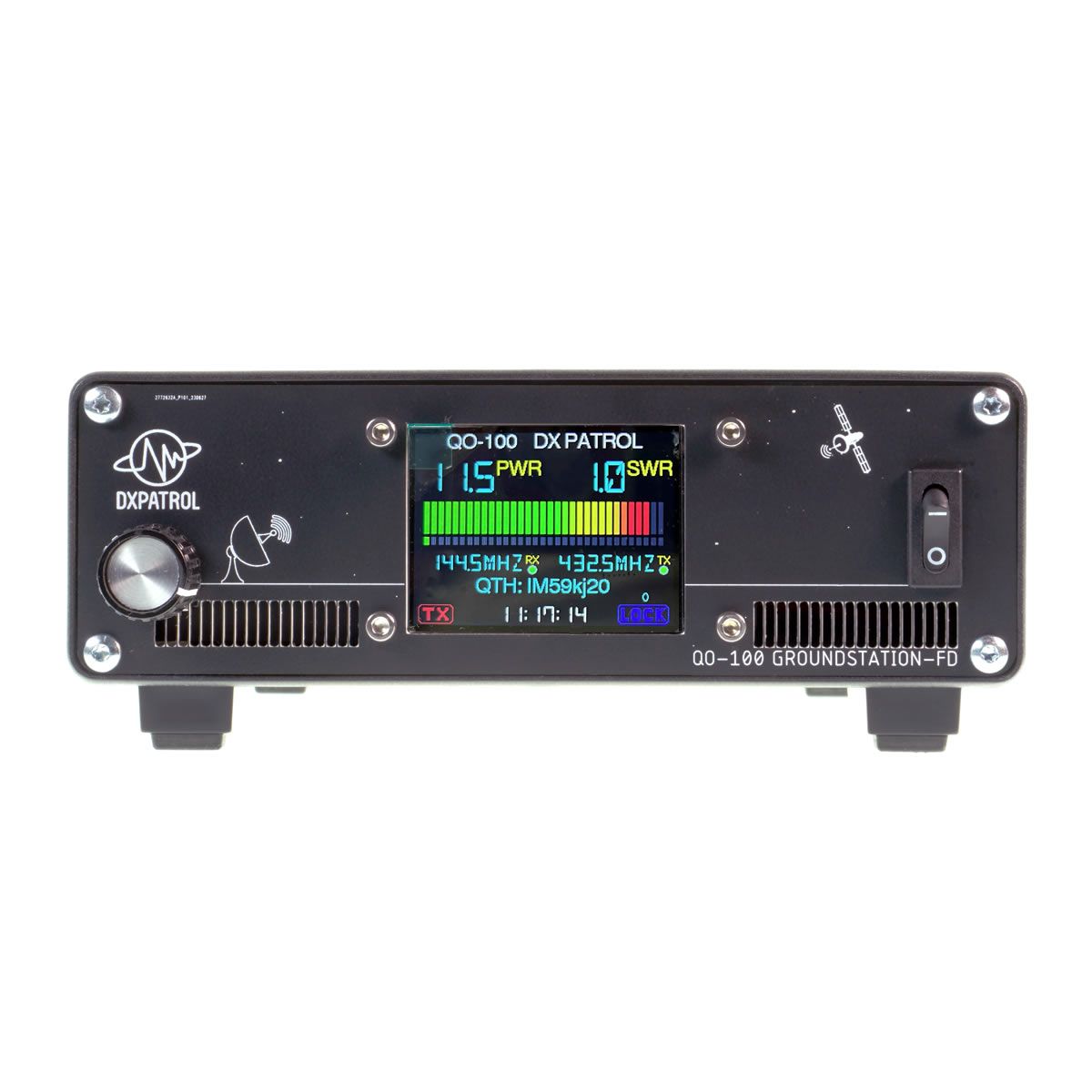

Premendo un pulsante, il display visualizza la potenza di trasmissione, il livello di ricezione, il segnale GPS con localizzatore e il numero di serie dell’unità. In questo modo è facile effettuare le impostazioni necessarie e facilitare l’allineamento preciso dell’antenna.
Dati tecnici:
Product Name | QO-100 Groundstation Full Duplex |
---|---|
Marca | DXpatrol |
Tensione di funzionamento [V] | 12 – 14 V |
Con ingresso di riferimento a 10 MHz | Si |
Peso | 2 kg |
Size W x H x D | 33 x 22 x 18 cm |
Contenuto della confezione:

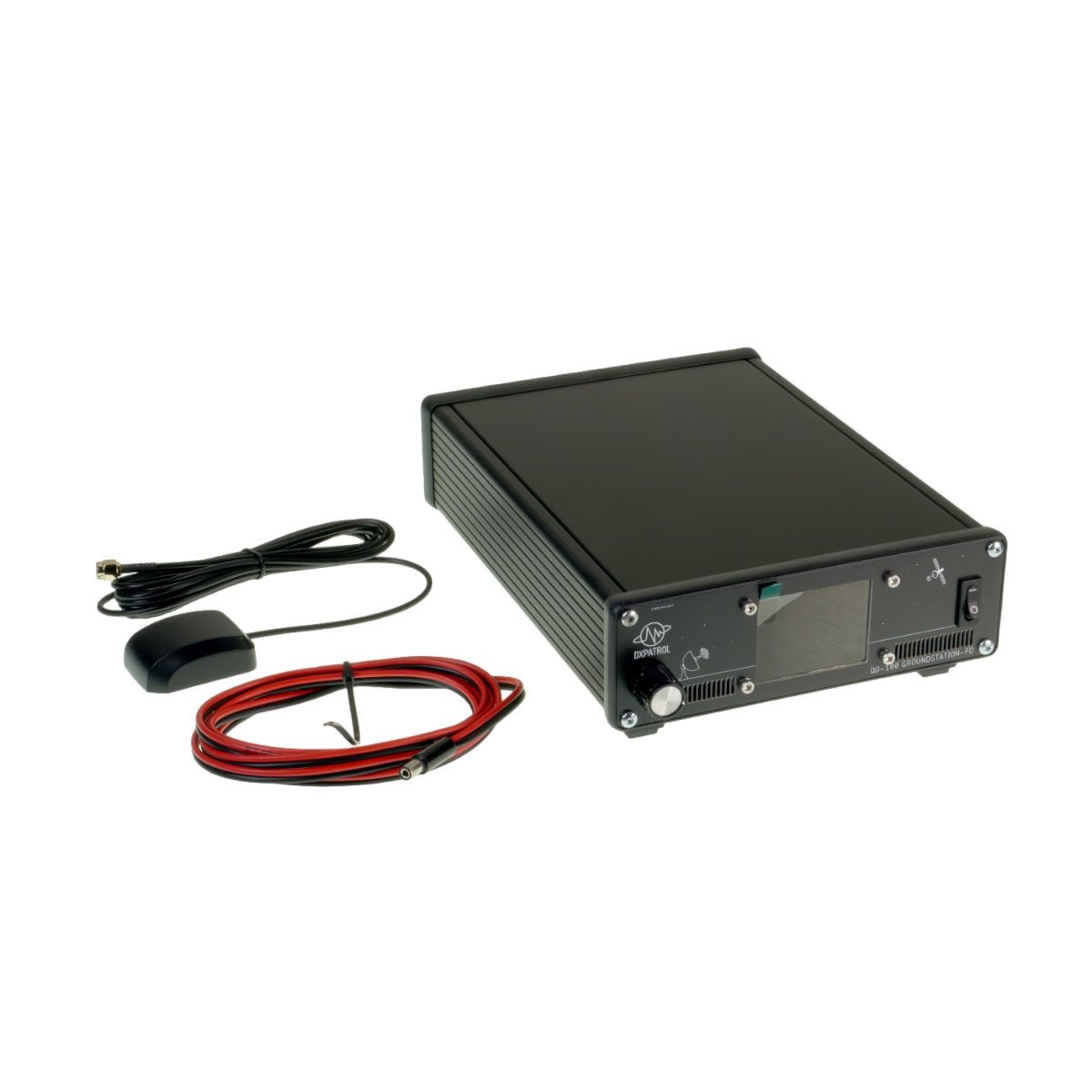

- QO-100 Groundstation

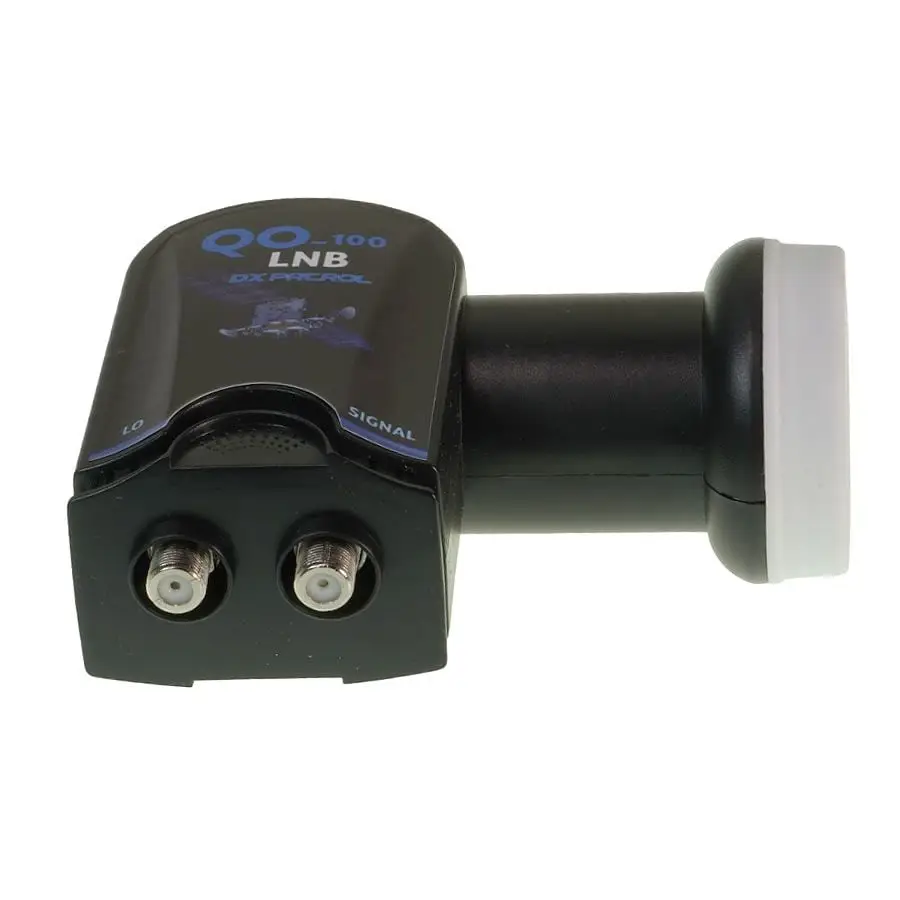

- LNB modificato
- Antenna GPS
- Cavo di alimentazione
Informazioni aggiuntive
EAN | 8670001187578 |
---|
