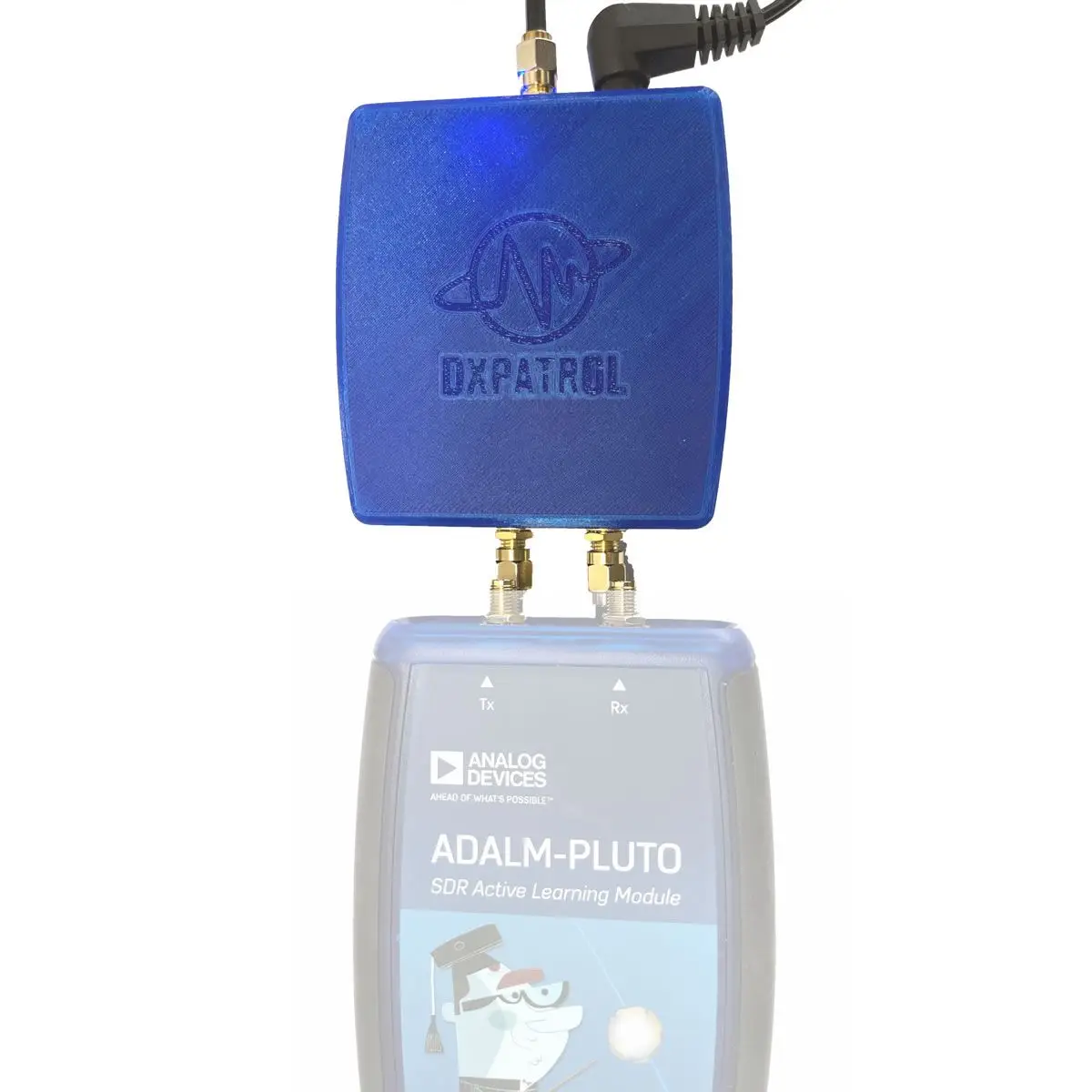

Con l’estensione HF transverter CHARON HF di DXpatrol, è possibile estendere in modo significativo la gamma di frequenze utilizzabili del vostro Adalm Pluto ed esplorare così numerosi altri campi di applicazione.

L’Adalm-Pluto è progettato di serie per l’uso nella gamma di frequenze da 325 MHz a 3800 MHz; finora non era possibile l’uso nella gamma delle onde corte. Con il CHARON, questa lacuna è stata colmata. D’ora in poi, grazie a questa estensione, sarà possibile condurre esperimenti anche sulle bande a onde corte nello spettro da 160 m a 6 m e con una potenza di uscita di 50 mW. Ciò è reso possibile dall’uso di un oscillatore locale a 80 MHz. Grazie alla funzione VOX, la modalità di trasmissione viene attivata automaticamente. Un LED a due colori informa se l’unità è in ricezione o in modalità di trasmissione. Il controllo della trasmissione può essere effettuato anche tramite il connettore jack con funzione PTT.

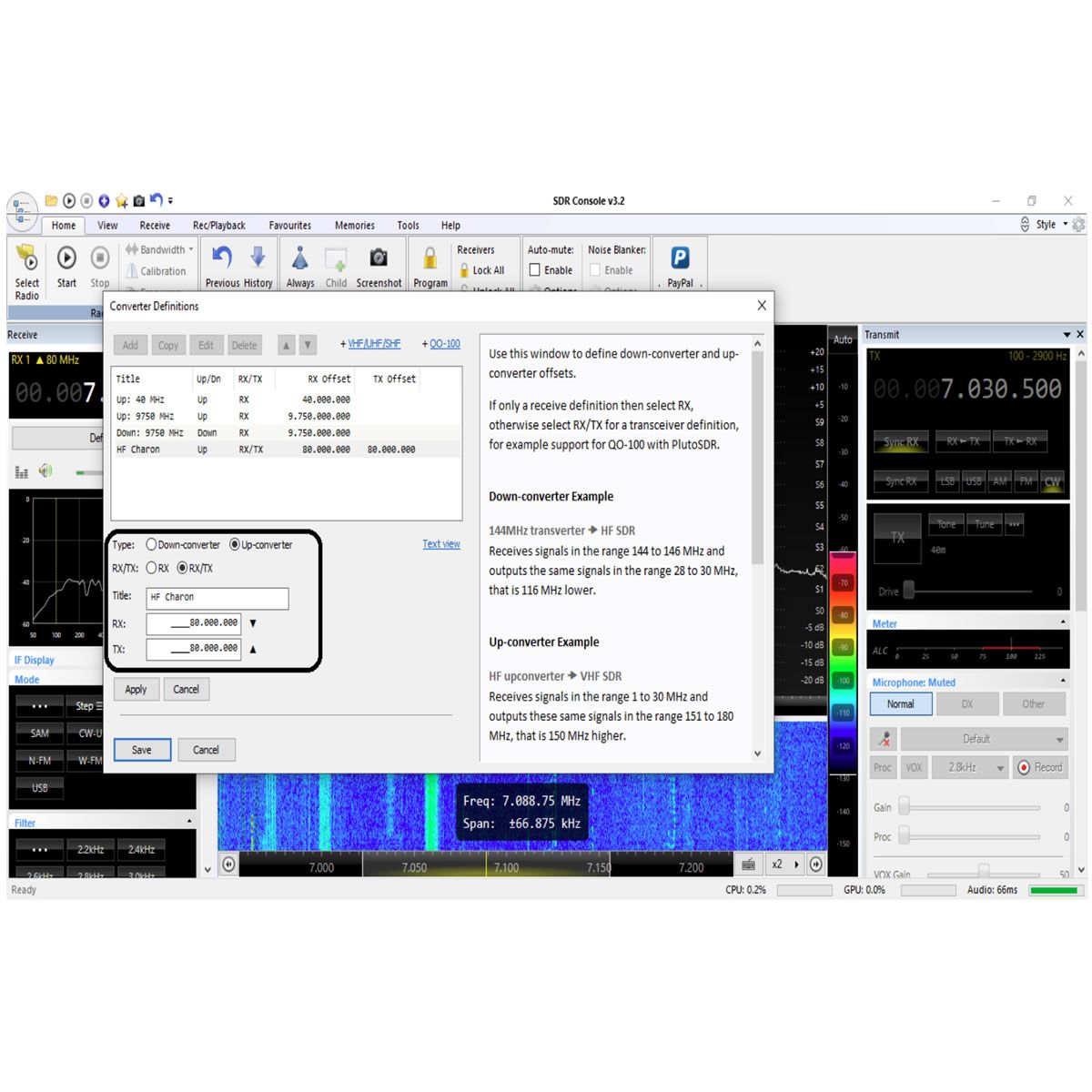

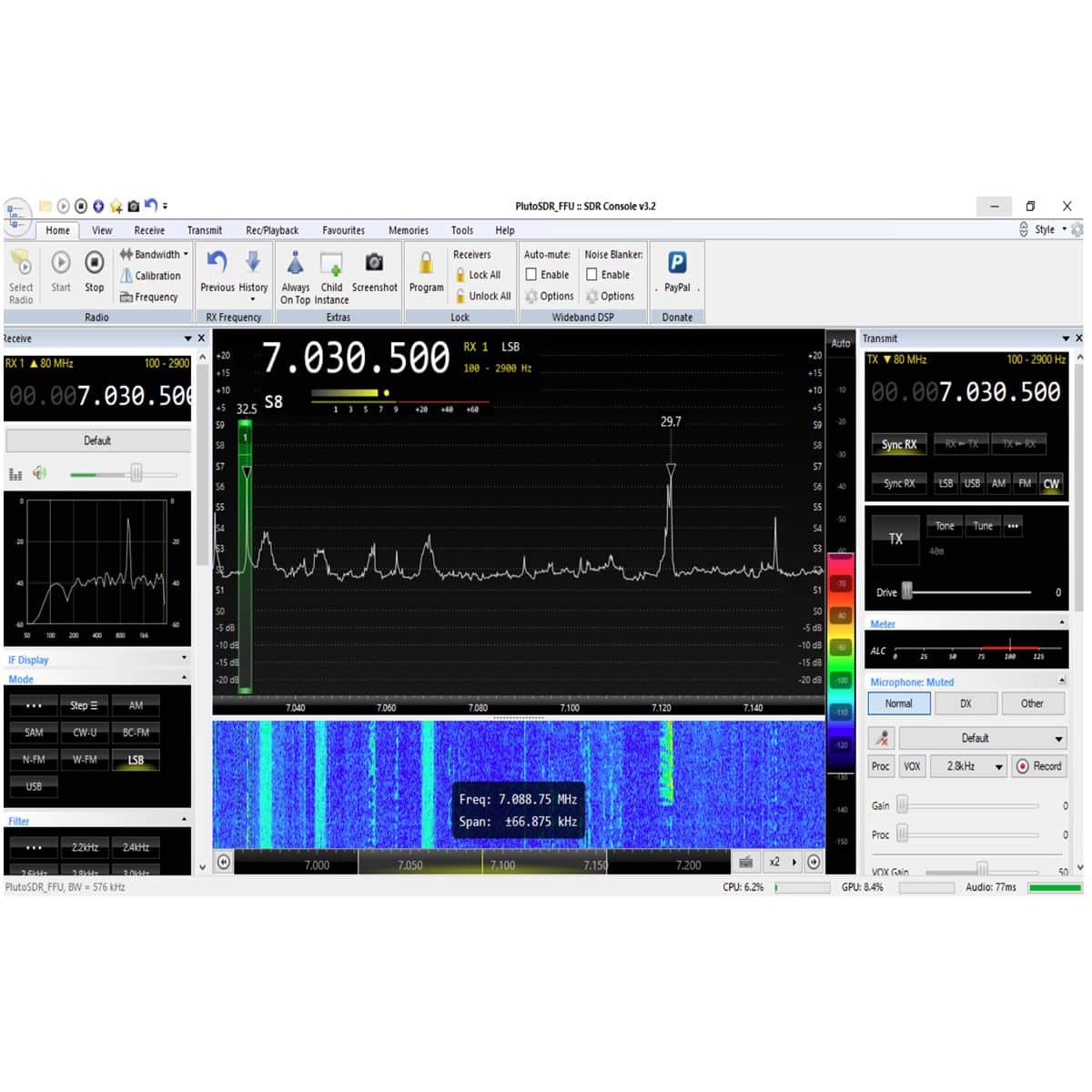

Le impostazioni necessarie per il funzionamento del transverter possono essere effettuate in modo rapido e semplice nel software dell’Adalm-Pluto. Naturalmente, la frequenza operativa selezionata viene visualizzata correttamente sullo schermo.

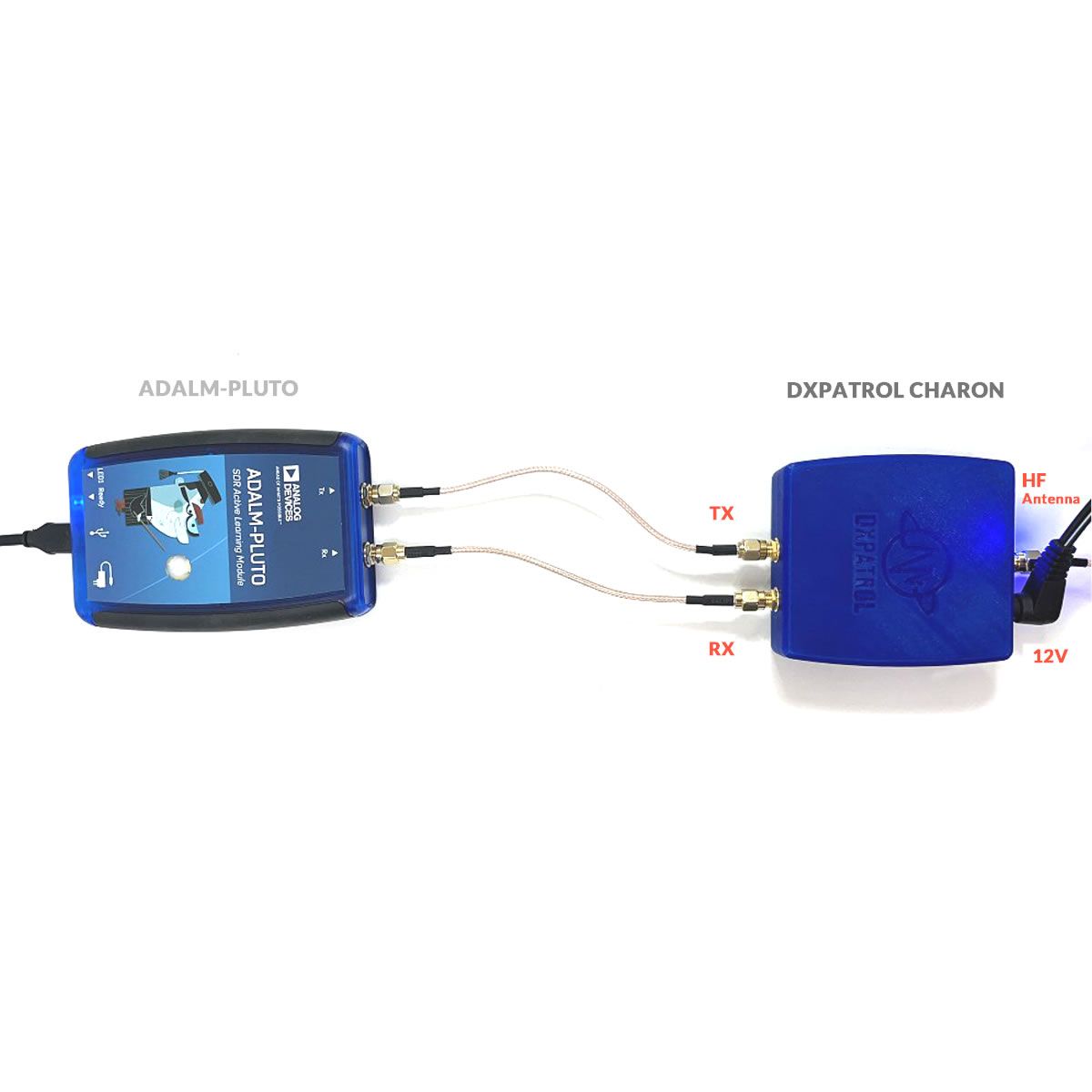

Per l’alimentazione è necessaria una tensione continua di 12 – 16 volt. Per i collegamenti RX/TX con il Pluto e per il collegamento dell’antenna, il CHARON utilizza connettori SMA (femmina).

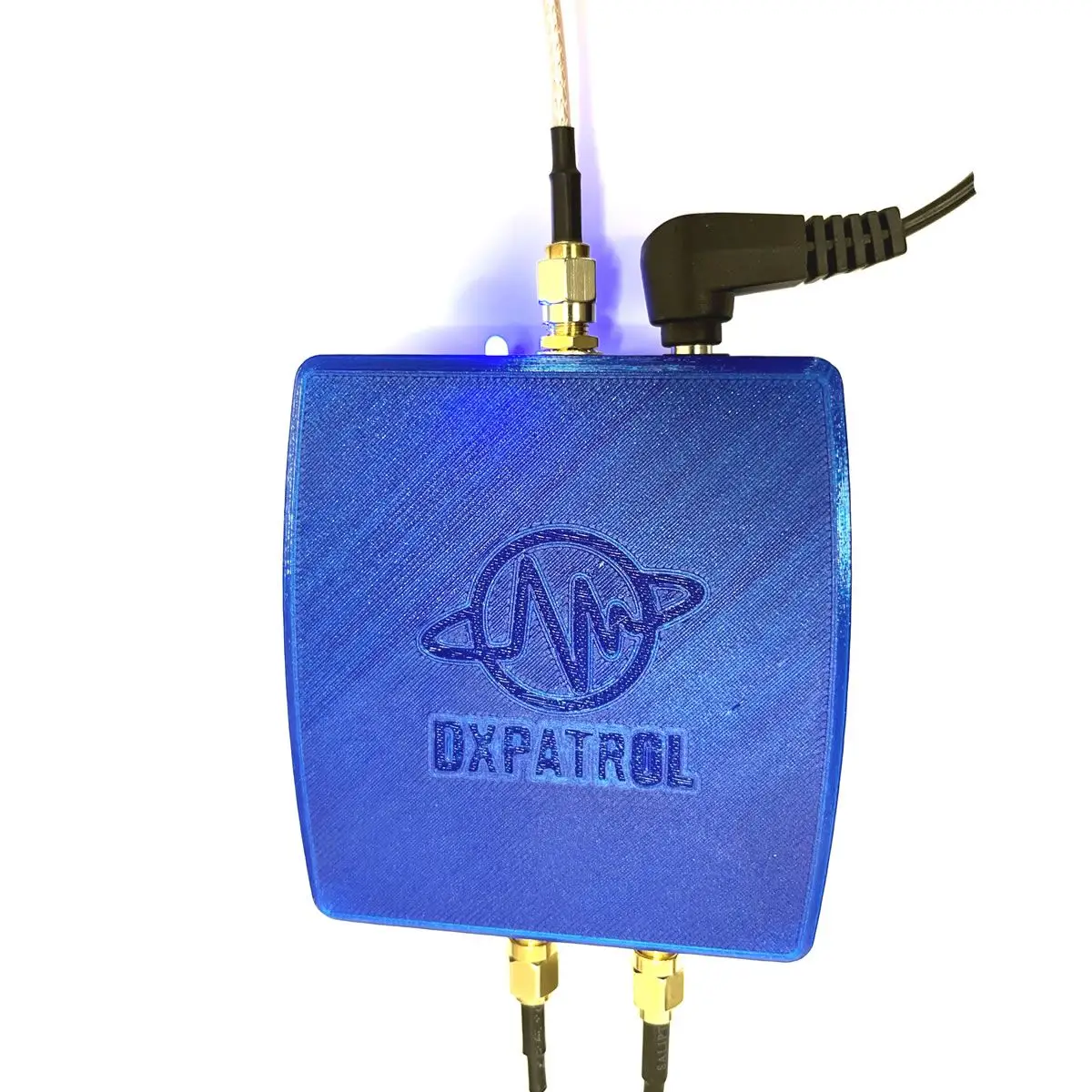

Il transverter viene fornito in un alloggiamento compatto in PLA, realizzato con il processo di stampa 3D.

Dati tecnici
