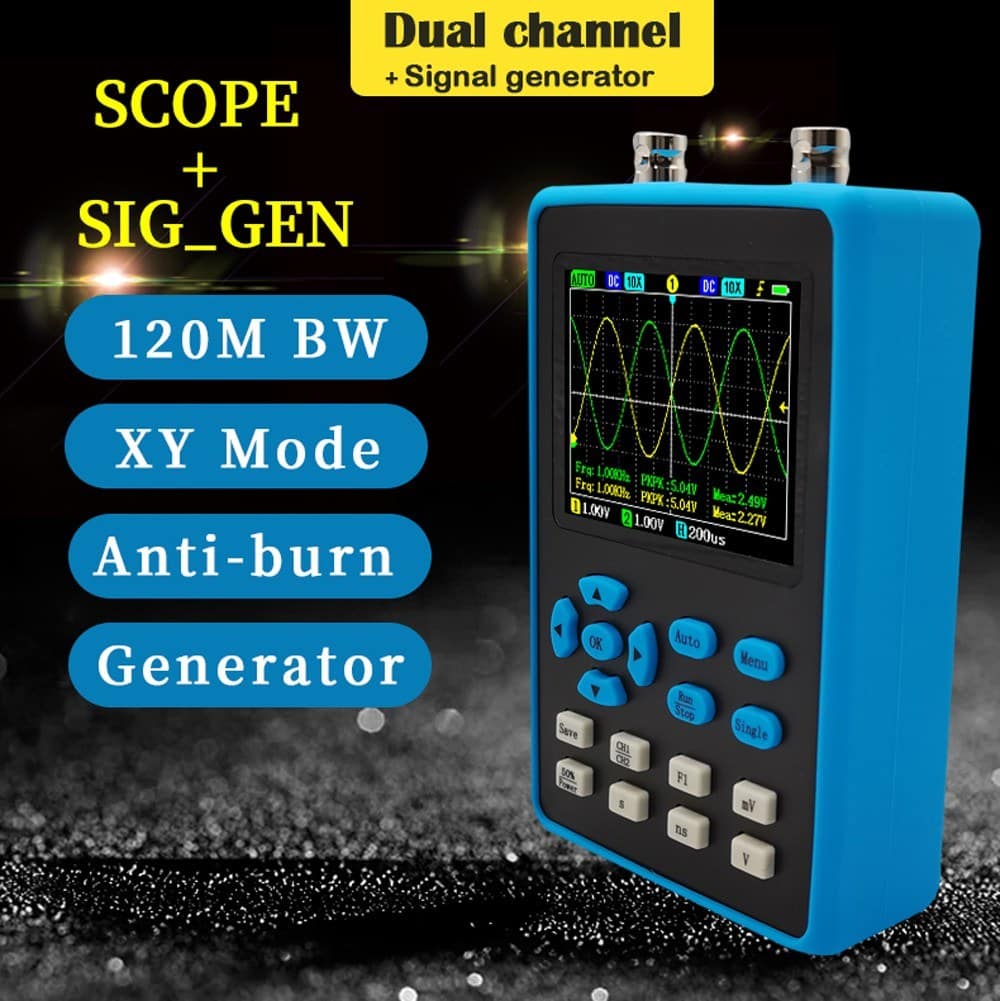

Questo oscilloscopio con larghezza di banda DSO2512G 120M con potenti funzioni, come l’adozione della collocazione di chip ARM e FPGA, può anche emettere varie forme d’onda di ampiezza 2,5 V come onde sinusoidali, mezze onde e così via.

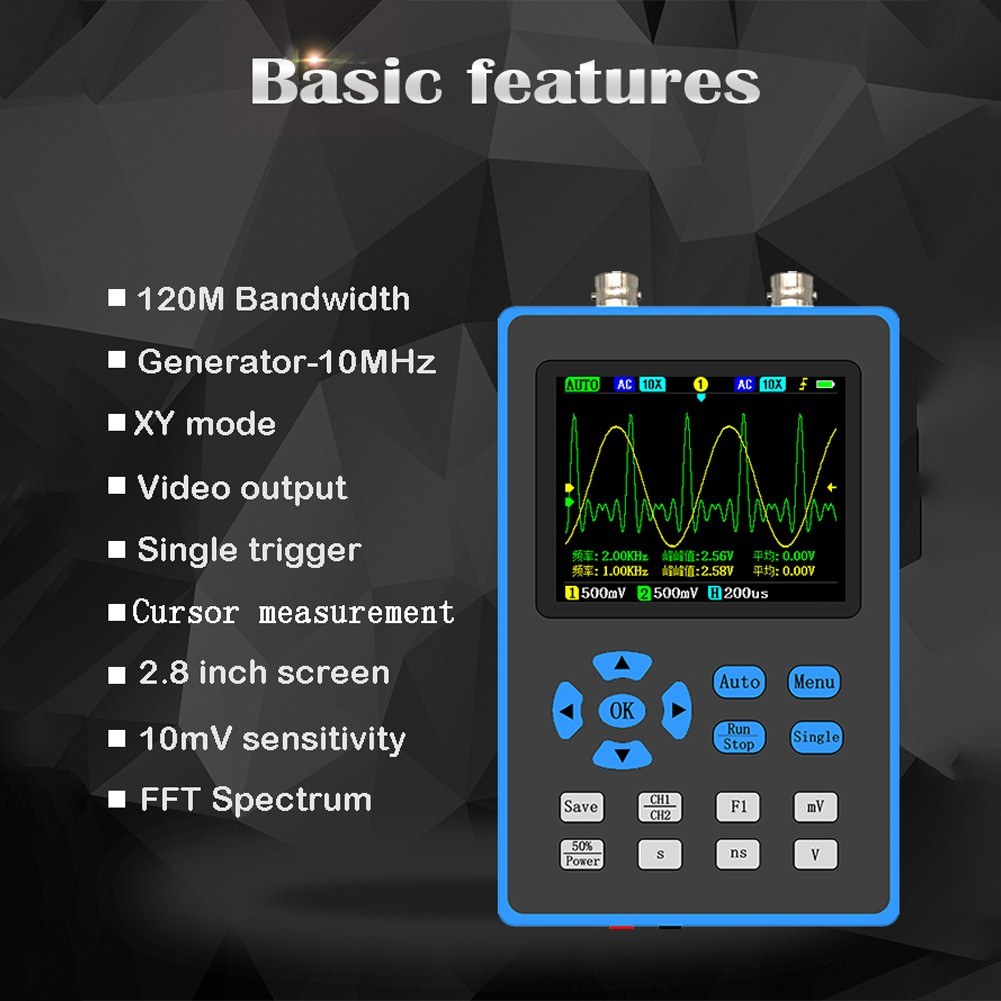

Caratteristiche:
Adotta la collocazione dei chip ARM e FPGA, fornisce l’acquisizione del segnale ad alta velocità e l’elaborazione dei dati ad alta velocità per offrirti un’esperienza di utilizzo fluida e ricche funzioni.

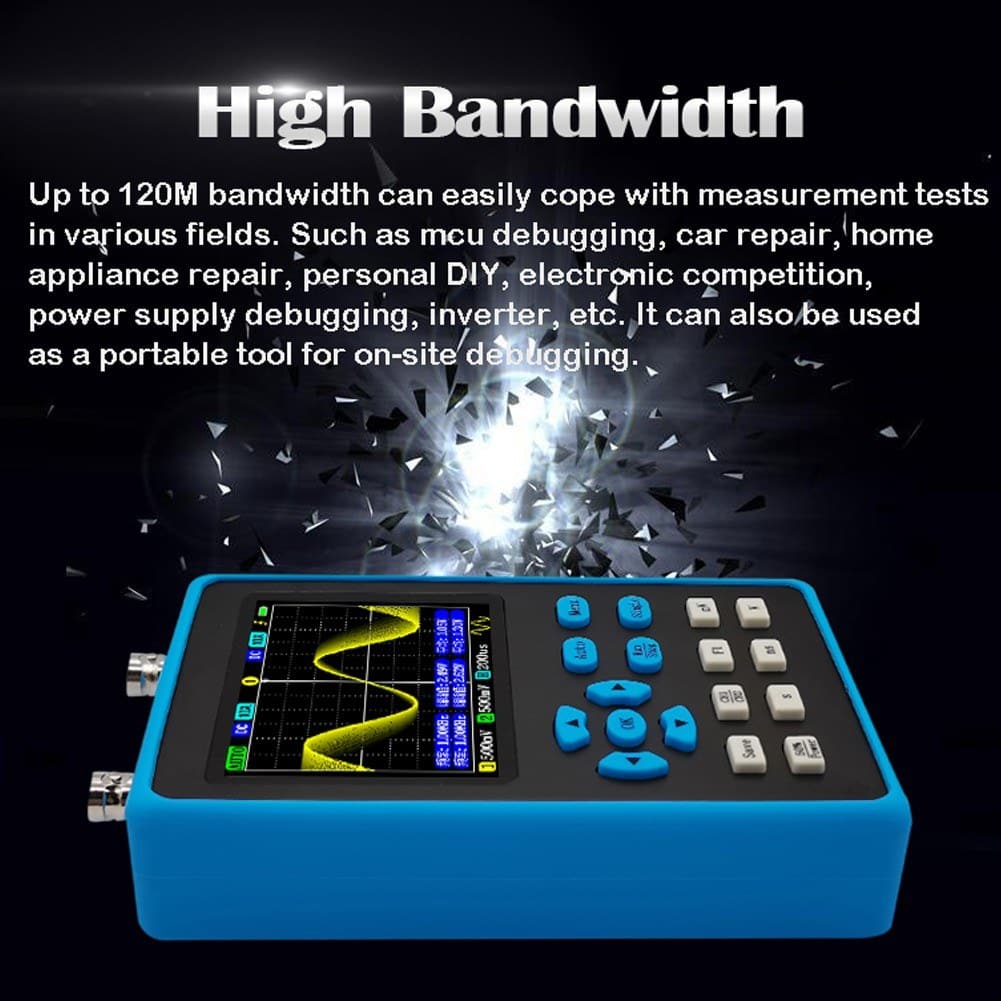

Quando il canale due è chiuso, la larghezza di banda può raggiungere 120 M, la larghezza di banda è 60 M quando i canali 1 e 2 si aprono contemporaneamente.

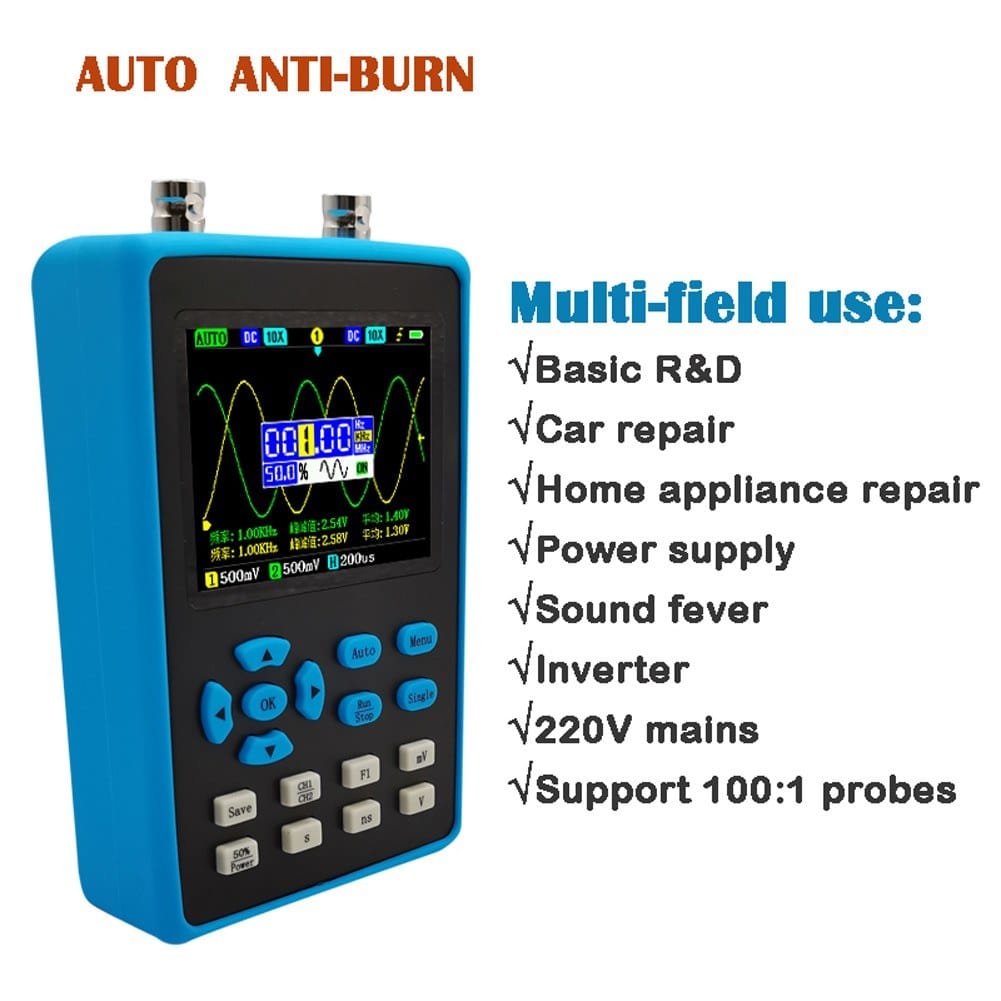

Applicazioni larghe: può essere utilizzato per come il peccato – debugging gle-chip, manutenzione auto, manutenzione di elettrodomestici, il debug fai da te, concorrenza elettronica, elettrificazioni debug, convertitore di frequenza e così via.
Uscita dell’oscilloscopio una varietà di forme d’onda di ampiezza 2.5V come onde sinusoidali, onde quadre, Trian – golo onde, mezzi onde, onde Singh, tra i quali è 0 ~ 10MHz il campo di regolazione di frequenza di s sinusoidale s, la gamma di frequenza s di altre forme d’onda è 0~2MHz e la precisione è fino a 0,1Hz. Generatori di segnali sono largamente utilizzati, come ad onda quadra s per nuova calibrazione della sonda, conduzione MOS tubo, ecc, s sinusoidali possono essere usati per testare distorsione audio, etc.
Sono disponibili 14 opzioni di misurazione: Frequenza, P-eak a P-eak, Ciclo di lavoro, Ampiezza, RMS, Media, Periodo, +Larghezza impulso, -Larghezza impulso, Max, Min,Top, Base, -Duty cycle.
Ci sono tre tipi di modalità di trigger: automatica, normale e peccato gle, l’innesco automatico può aggiornare la forma d’onda in tempo reale senza innescare, il grilletto normale ha bisogno di avere un trigger della forma d’onda per aggiornare la forma d’onda e il peccato – grilletto GLE campionerà un fr – ame di forma d’onda e fermata automaticamente dopo il k – è premuto ey.

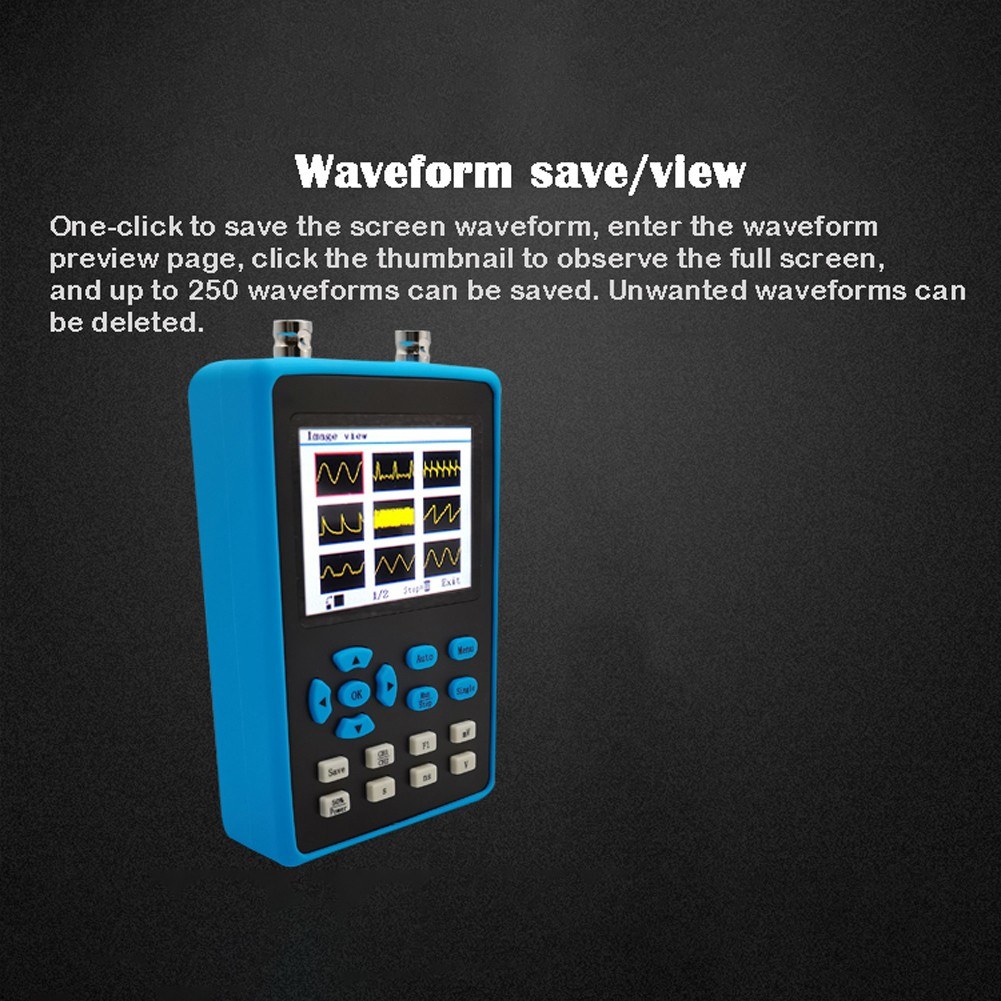

Tramite il collegamento del cavo USB, la mappa della forma d’onda può essere esportata sul computer (fino a 50 alla volta) per essere utilizzata da altri.
Supporta il ridimensionamento della forma d’onda dopo l’arresto: dopo l’arresto, puoi trascinare la forma d’onda da sinistra a destra per trovare il punto che ti interessa per espandere i dettagli dell’osservazione e analizzare la causa del problema.

Specifiche:
Materiale: ABS
Canali: 2
Accoppiamento: AC/DC
Precisione di V: ±2%
Larghezza di banda 120 M
Modalità XY: supporto
Frequenza di campionamento: 500 M
Schermata: supporto
Tempo di salita: <3ns
Frequenza: ±0.01%
Profondità di archiviazione: 128 Kbit
Singola: supporto
Impedenza: 1MΩ

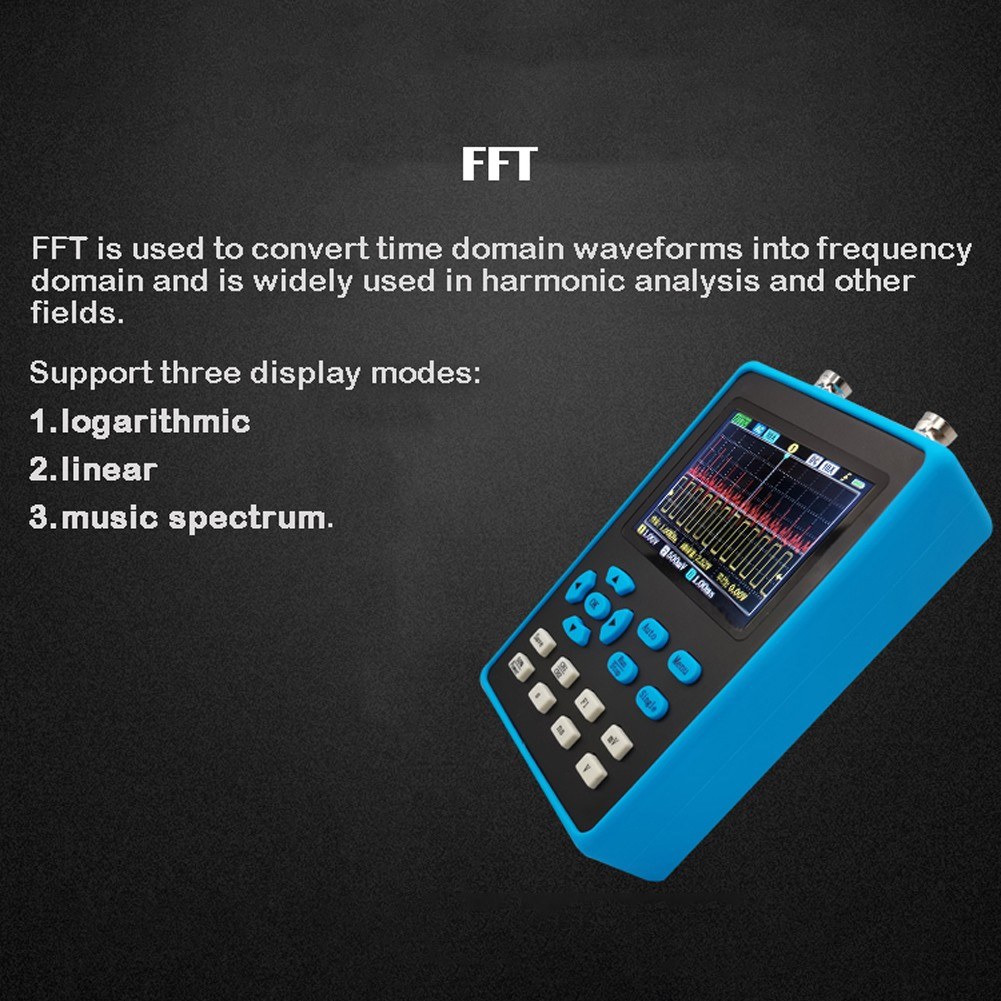

FFT: supporto
Base dei tempi: 5ns~10s
WA – ve out amp: 2.5V
Sensibilità Ver: 10mV/div~10V/div
Wave s out freq: 10 MHz (sin) 2 MHz (altro)
Max volta g e ± 40 V (x1), ± 400V (x10)
Tipo di trigger: salita/discesa
Modalità di visualizzazione: YT/Roll
Persistenza: Nessuna/1s /∞
Batteria: 1 * litio battery, 4000mAh (incluso)
Dimensioni della confezione: 210 * 140 * 115 mm
Peso della confezione: 689 g

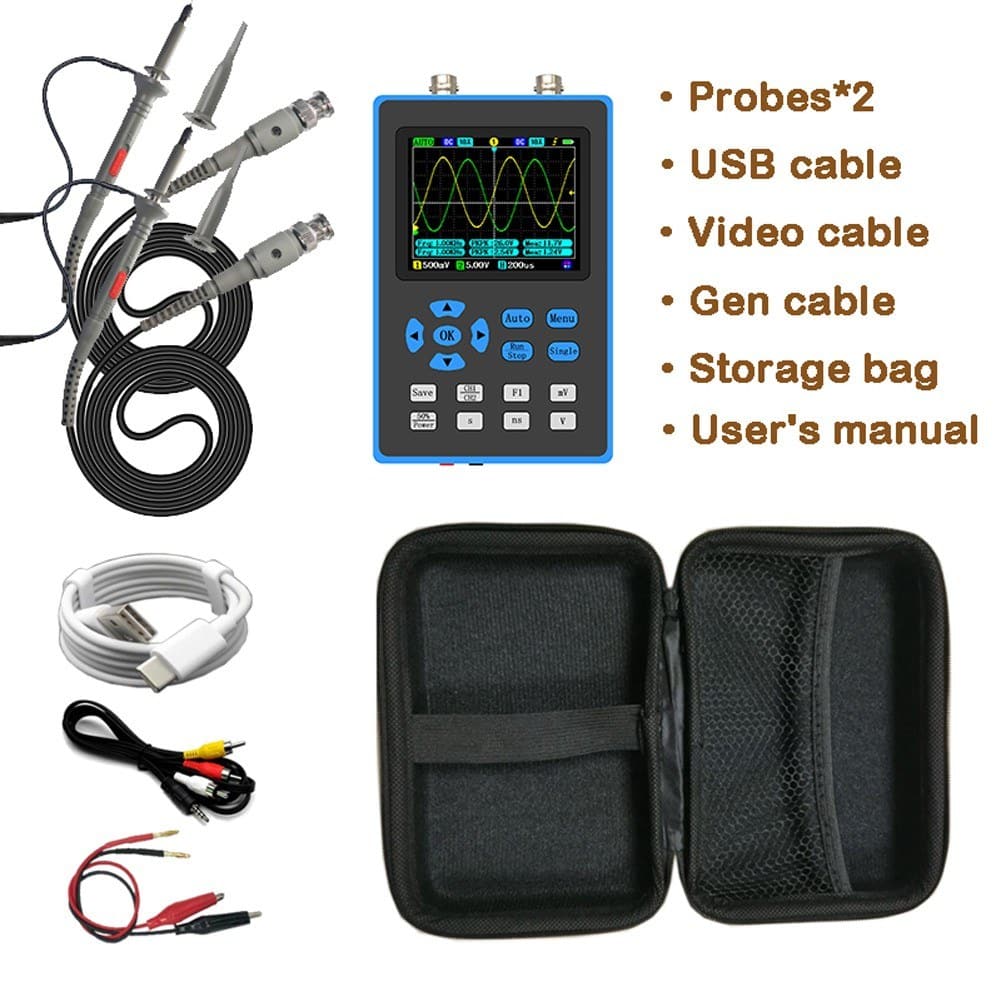

Contenuto della confezione:
1 x Oscilloscopio
