Il JPC-7 di Chelegance è un dipolo portatile rigido e accorciato (noto anche come “dipolo rotante”) per le bande da 40 a 6 metri. Quando è assemblato, la luce del dipolo è di 6,56 m. Quando è smontato, è lungo solo 35 cm circa e pesa solo 1,8 kg.

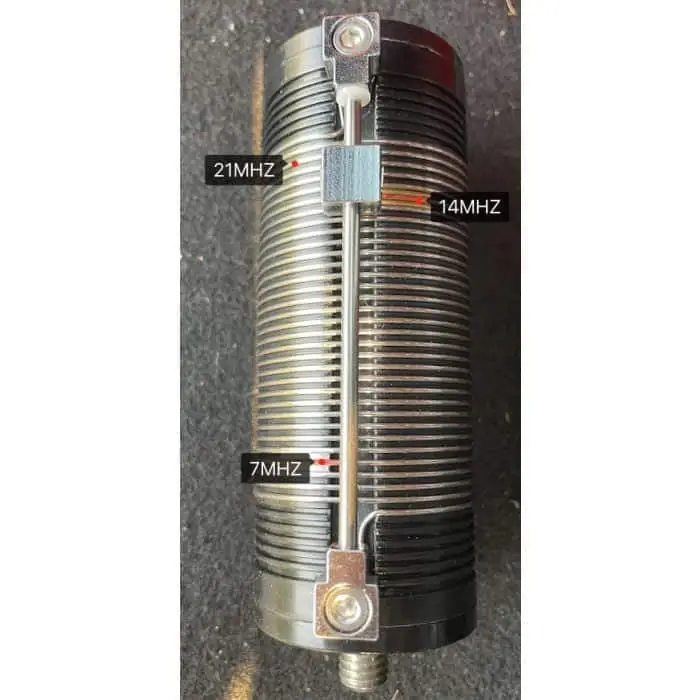

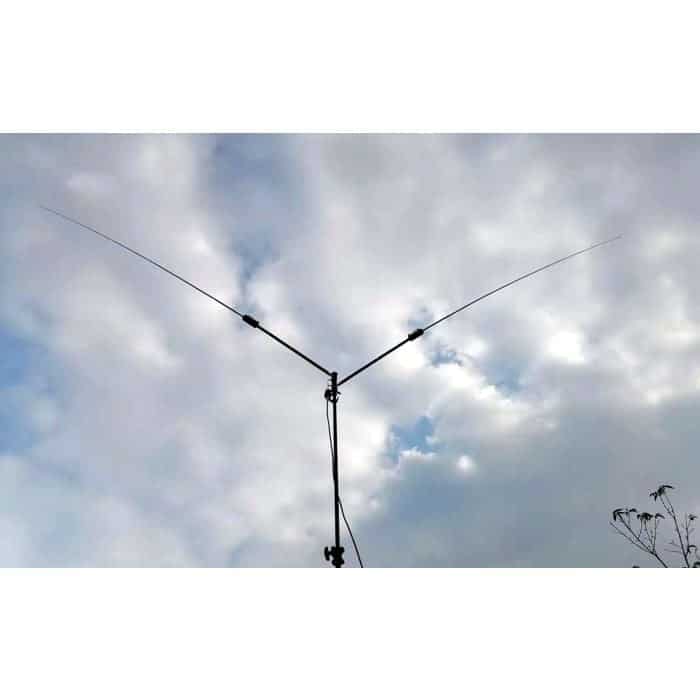

L’alimentazione viene fornita tramite il balun 1:1 in dotazione con connessione PL. I bracci del dipolo sono fissati alla base dell’antenna e sono regolabili in inclinazione. Si possono così realizzare diversi design, ad esempio orizzontale o a V. Le due bobine con rubinetti laterali consentono una facile e rapida selezione della banda, supportata da marcature per le bande dei 20 e dei 40 m.

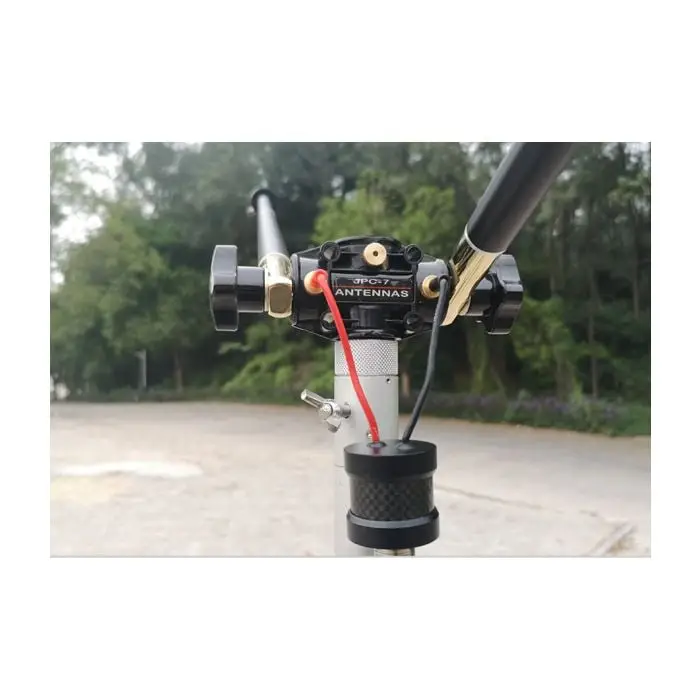

La sezione centrale è dotata di una presa per una filettatura NPT da 1/2″ nella parte inferiore. Ciò significa che questa sezione centrale si adatta ai piloni Buddipole e Mastwerks e a tutti gli altri sistemi con filettatura NPT da 1/2″.

La situazione è diversa con le tre filettature da 3/8″ per il fissaggio degli elementi dell’antenna sulla sezione centrale. In questo caso l’antenna JPC-7 utilizza la filettatura 3/8″-16 UNC, mentre la maggior parte degli altri fornitori utilizza la filettatura 3/8″-24 UNF. Ciò significa che i telescopi e i segmenti d’antenna di altri produttori non si adattano a questa sezione centrale (e viceversa).

Descrizione JPC-7

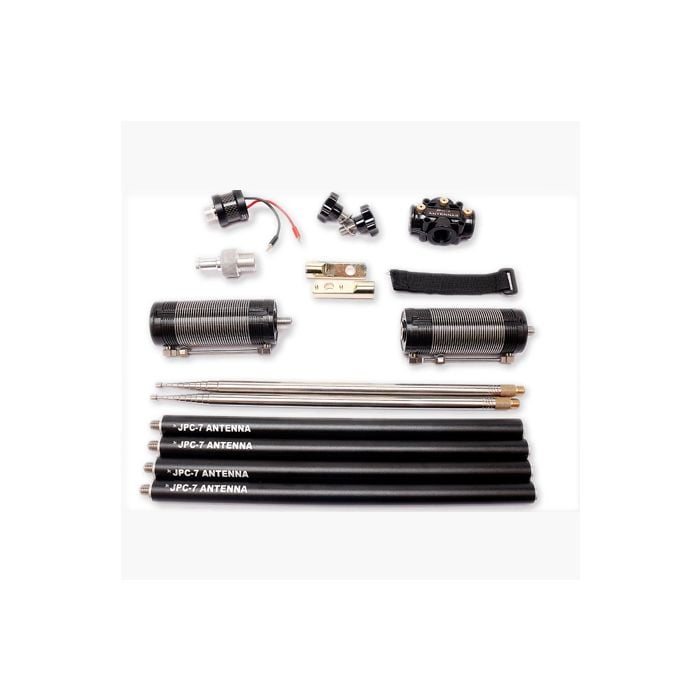

Il concetto ben congegnato del JPC-7 consente tempi di installazione molto brevi e allo stesso tempo offre la direttività di un dipolo ruotabile. I componenti dell’antenna sono avvitati o collegati tra loro, non sono necessari strumenti per il montaggio. Con l’adattatore in dotazione, il dipolo può essere collocato su un treppiede esistente.
Una volta collegato il ricetrasmettitore e impostate le bobine sulla frequenza di lavoro desiderata, nulla ostacola il primo QSO. La sintonizzazione può essere effettuata con un misuratore SWR e deve essere eseguita con una potenza di uscita ridotta (ad esempio 10 watt, FM, AM o CW).

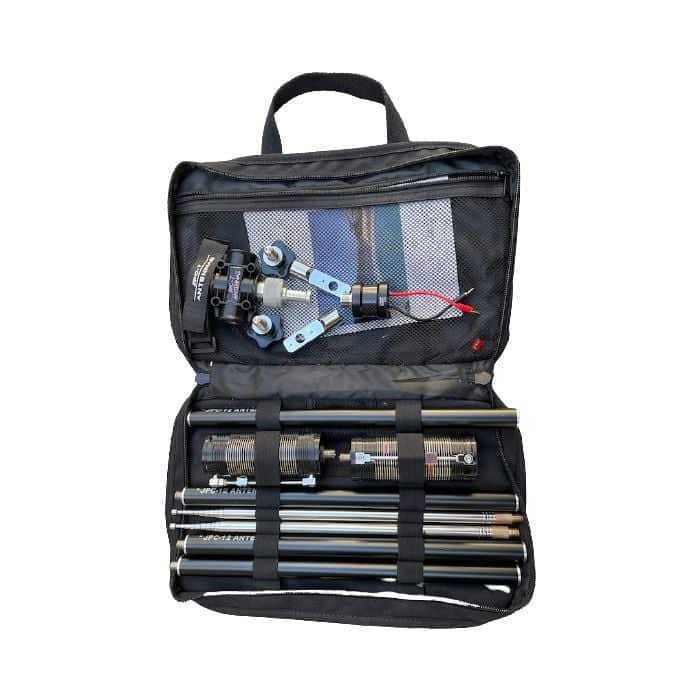

Tutti i componenti possono essere riposti in modo chiaro e protetto nella compatta borsa per il trasporto, rendendo quest’antenna ideale per la prossima escursione, tour in moto o vacanza.
Informazioni dettagliate sulla configurazione e sul funzionamento dell’antenna sono fornite da Marco, DD6FM, nel suo rapporto di prova.
