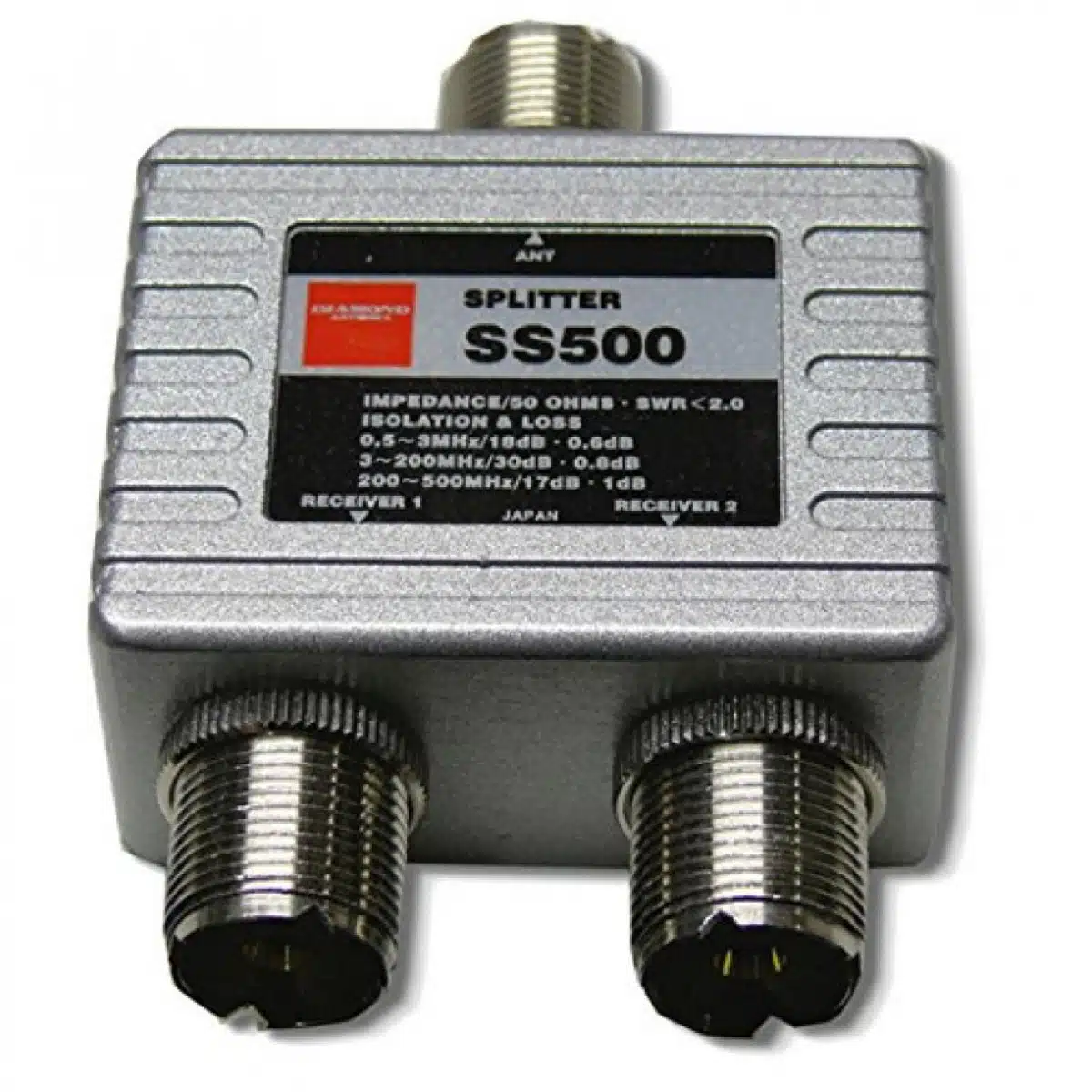

Diamond SS500 antenna splitter fino a 500 Mhz

Serve a connettere due antenna ad un ricevitore o viceversa – un antenna a due ricevitori. Questo dispositivo contiene una rete di adattamento a larga banda che combina gli ingressi ed adatta l’impedenza. In aggiunta, separa gli ingressi fra di loro.

La perdita d’inserzione a 200 MHz è uguale o minore di 0.8 dB, l’isolamento fra gli ingressi è di 30 dB.(@3-200MHz).

Grazie all’elefato isolamento fra i due ingressi, l’SS-500 può combinare antenne anche con gamme di frequenza differenti senza che un’antenna attenui quell’altra.

50 Ω impedenza, ROS migliore di 2:1, Dimensioni 80x60x30mm, Connettori 3x femmine PL PL. Questo splitter notn/u> è utilizzabile in trasmissione.

Dati Tecnici

Gamma di Frequenza 0.5 to 500MHz

Isolamento

0.5 to 3MHz > 18dB

3 to 200MHz > 30dB

200 to 500MHz > 17dB

Perdita di inserzione

0.5 to 3MHz < 0.6dB

3 to 200MHz < 0.8dB

200 to 500MHz < 1.0dB

Impedanza 50 Ω

ROS < 2:1

Weight 130g

Size: 80x60x30mm
