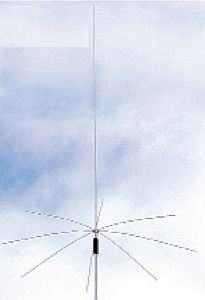

La MA-160V di Cushcraft è un’antenna verticale adatta al DX per la “banda superiore” dei 160 m. Offre una larghezza di banda di circa 40 kHz. Offre una larghezza di banda di circa 40 kHz; la posizione del minimo SWR può essere selezionata liberamente cambiando la lunghezza del radiatore tra 1800 e 2000 kHz. A seconda della configurazione, l’antenna è alta tra 9,1 e 10,9 m. La fornitura comprende i cavi di collegamento e 120 m di filo per i radiali.

Come qualsiasi antenna verticale, l’MA-160V ha una radiazione molto piatta e un punto zero pronunciato direttamente verso l’alto. Ciò rende quest’antenna molto adatta ai collegamenti DX. L’angolo di radiazione e quindi il guadagno sono fortemente influenzati dalla conduttività del terreno. Su un terreno ideale (acqua salata) l’antenna ha un guadagno di 0 dB, con radiali minimi di circa -6 dBi. Un numero maggiore di radiali riduce l’angolo di radiazione e sarebbe quindi molto auspicabile. I 120 m di filo inclusi nella consegna dovrebbero essere utilizzati per tre radiali di circa 40 m ciascuno, se lo spazio è disponibile. In caso contrario, può utilizzare diversi radiali più corti, ma la lunghezza non deve essere inferiore a 11 m (altezza massima dell’antenna). La regola è: più lungo è meglio, più è meglio.

L’MA-60V è estesa elettricamente da una bobina di alta qualità e da un condensatore a tetto. La bobina è posizionata ad un’altezza di circa 6 m, approssimativamente al centro del radiatore. Sotto la bobina sono attaccate tre funi metalliche. Il radiatore sopra la bobina è costituito da tre aste di alluminio scanalate fissate con fascette stringitubo. Per la sintonizzazione tra 1800 e 2000 kHz, la lunghezza di questo radiatore viene modificata. L’altezza dell’antenna può essere regolata tra circa 9,1 e 10,9 m. Il raggio delle aste della capacità del tetto è di 125 cm. La capacità del tetto è montata sopra la bobina. L’intero radiatore è isolato; per il montaggio è necessaria un’asta verticale solida a terra. Il tubo di livello isolato ha un diametro esterno di 35 mm (1-3/8″) e deve essere fissato all’ancoraggio a terra. Il materiale di montaggio necessario per questo non è incluso nella fornitura!

L’antenna deve essere fissata su un piano in tre direzioni. Il produttore suggerisce una distanza di circa 460 cm tra l’ancoraggio a terra del cavo di collegamento e la base dell’antenna. Vengono forniti 100 m di cavo di ancoraggio. Il cavo coassiale è collegato con terminali a vite alla base dell’antenna. Opzionalmente, si può prevedere una choke vicino alla base dell’antenna.
