Lo Stealth Loop di Ciro Mazzoni è stato progettato per fornire un’antenna efficace agli utenti con spazio limitato. Uno degli obiettivi era costruire un’antenna che non fosse immediatamente riconoscibile come un’antenna. Lo Stealth Loop copre una gamma di frequenze da 6,6 a 29,8 MHz (da 45 a 10 m), la potenza massima è di 125 W CW. Rispetto ad un dipolo fullsize montato idealmente, l’antenna ha un guadagno di segnale di circa 4 dB in meno a 40m, e circa 0,3dB in meno su 10m. La banda utilizzabile che può essere utilizzata senza risintonizzazione è di circa 5 kHz su 40 me 25 kHz su 10 m. Di solito si ottiene un SWR di 1.3: 1 o migliore.

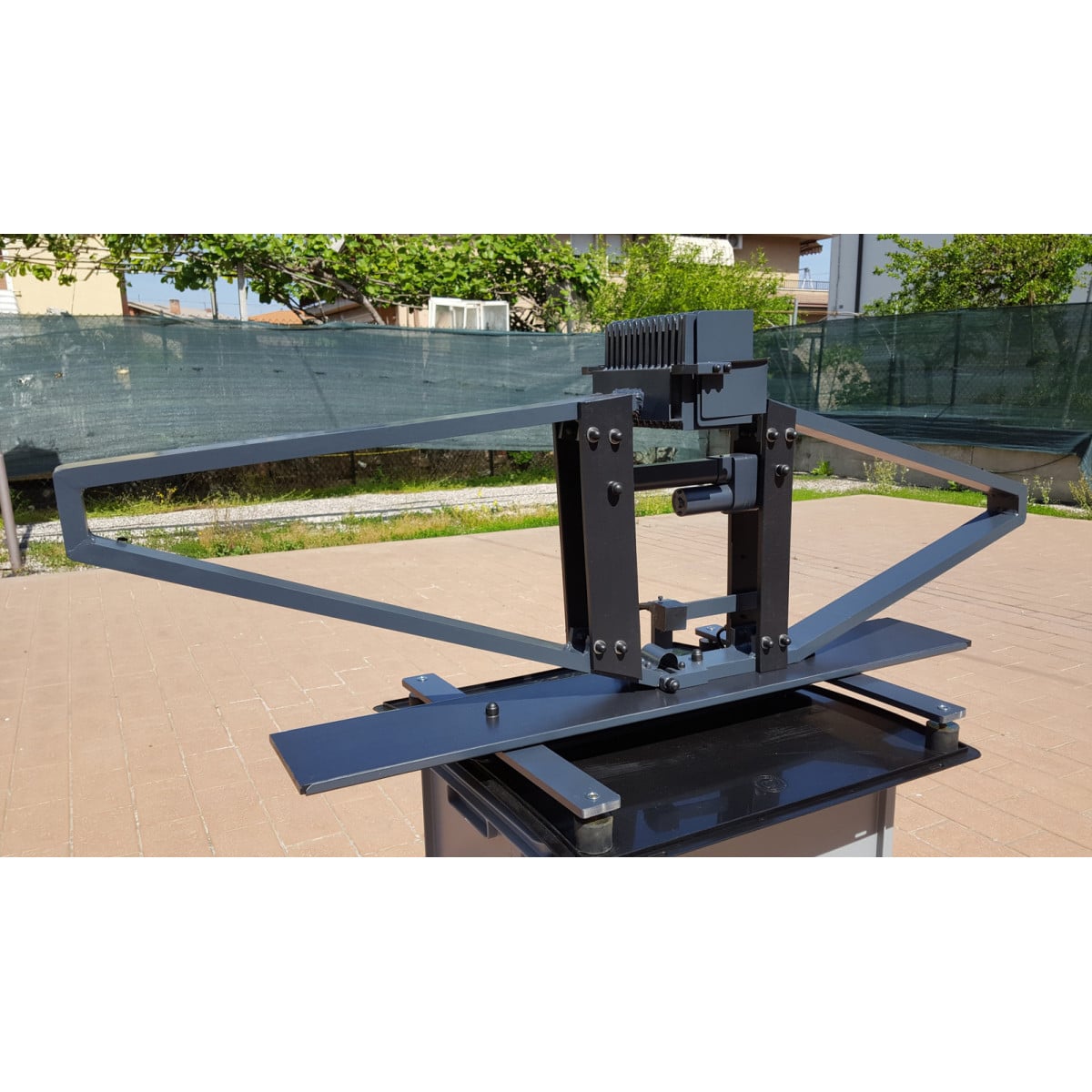

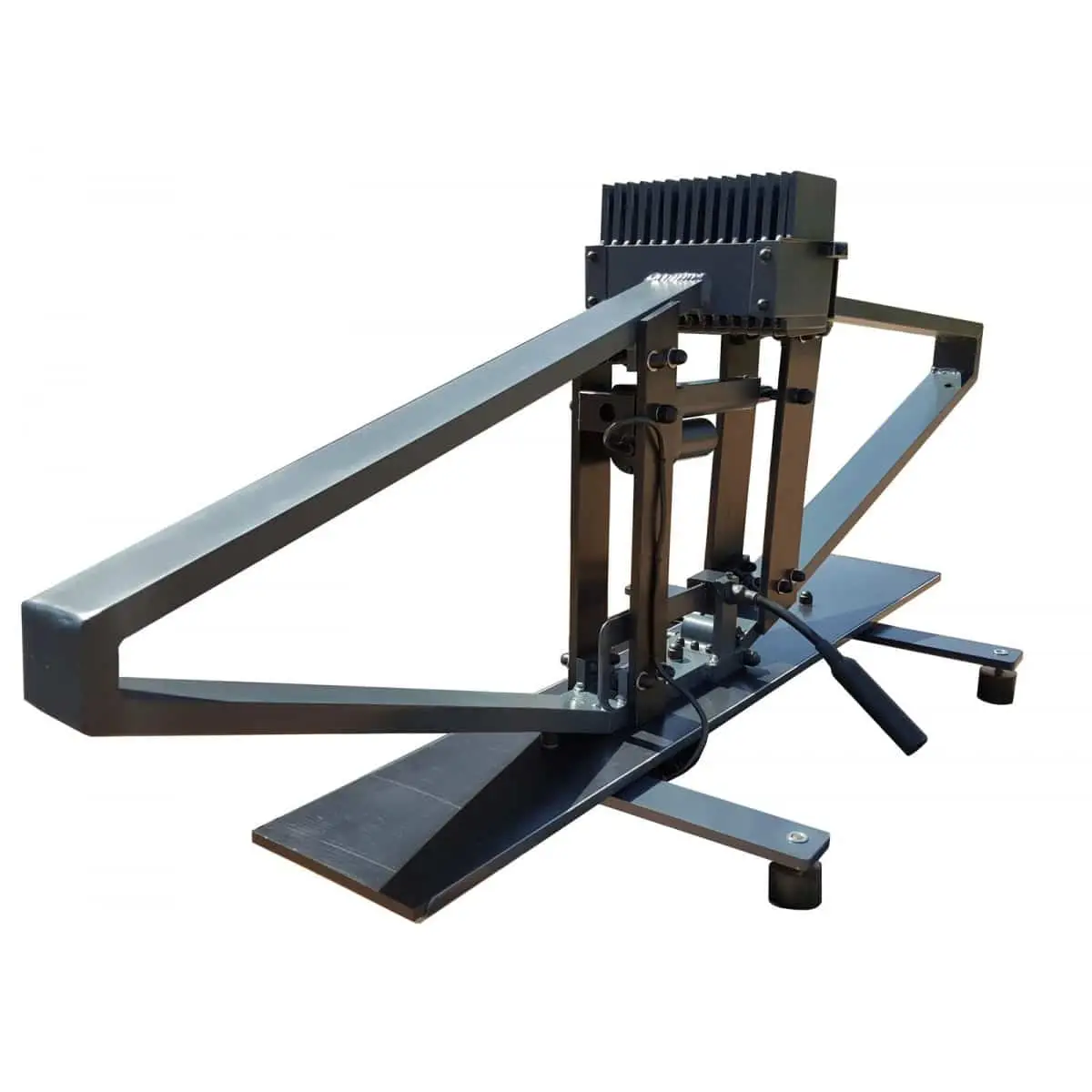

La costruzione del loop Stealth segue lo stesso principio delle ben note antenne loop “Baby” e “Midi” di Ciro Mazzoni: un lato del loop è fisso, l’altro lato si muove con un motore stepper attorno ad un giunto. Entrambe le metà terminano con piastre di condensatore ad incastro sul lato superiore, forma il condensatore di sintonia del circuito magnetico. Entrambi i lati del loop sono collegati con una banda di acciaio molto ampia e flessibile che è collegata al telaio con viti multiple per la migliore conduttività e la più bassa resistenza. La circonferenza del loop Stealth è di circa 282 cm, solo leggermente inferiore a quella del ciclo Baby. La dimensione del ciclo è di 137 x 50 x 26 cm, il peso è di ca. 10 kg. Il telaio del ciclo è saldato professionalmente da tubi di alluminio larghi 60 x 20 mm.

Stealth Loop Pattern

Lo schema direzionale del loop è leggermente direzionale a angoli di elevazione molto bassi e in base alla frequenza. Agli angoli di elevazione più grandi il modello diventa quasi rotondo e senza valori nulli. Nel complesso, il modello influenza anche la posizione e la conduttività del terreno sotto l’antenna. Il circuito dovrebbe essere utilizzato solo all’aperto, non all’interno di un edificio. Lo spazio minimo per eventuali strutture solide dovrebbe essere di circa 2 m ai lati e sopra l’antenna. Le strutture solide sono pareti, tetti, ringhiere, ecc. Il posizionamento dello Stealth è molto flessibile: puoi appoggiarlo sia sul pavimento che sul tetto di un’automobile, su un balcone o una scrivania da giardino, tutto può essere lungo quanto il minimo si ottiene un gioco laterale / superiore di 2m.

Per il funzionamento è necessario un cavo di controllo a due fili oltre al cavo coassiale. Cavo di 5 m con connettore sono inclusi. Nel caso in cui sia necessario un cavo più lungo, è possibile estendere la lunghezza fornita o montare il connettore su un altro cavo. Incluso nella spedizione è l’unità di sintonizzazione automatica (ATU 2.0) incl. Accessori. Questo controller offre la possibilità di seguire automaticamente la radiofrequenza tramite il controllo CAT. Nella modalità semiautomatica è possibile inserire la frequenza su una tastiera. Il processo di sintonizzazione richiede tra 4 e 10 secondi, a seconda del cambio di frequenza.

Schema SWR Loop Stealth

• Dispone di Stealth Loop
• Intervallo di frequenza 6,6 – 29,8 MHz
• Max. trasmettere potenza 125 W continua (FT-8, CW, RTTY)
• Costruzione inconsapevole
• Peso ridotto, adatto anche per le operazioni portatili
• Unità di sintonizzazione automatica inclusa
• Controllo CAT per Elad, Elecraft, Flex, Icom, Kenwood, Yaesu

• Volume di consegna
• Stealth Loop
• ATU 2.0 Conroller
• 10 tastiere (USB)
• Alimentazione a 24V
• Cavo motore con connettore, 5m
• Manuale stampato (italiano, inglese)
