Antenna dinamica copertura continua da 3,5 MHz a 14,5 MHz

Nuovo ATU Loop Antenna Controller 2.0 ver 232 Nuova CPU a 32 bit nuova tastiera LCD 16×2 ad alto contrasto USB completamente automatica con RS-232.

Incluso nel prezzo supporta il protocollo ICOM-YAESU (a breve Kenwood – Elecraft).

Aggiornamento del firmware tramite RS USB

Supporto LAN Ethernet opzionale (2016)

Supporta RS485 opzionale (con I / RS232): seleziona l’opzione nella casella a discesa. Controlla il tuo nuovo Ciro Baby o Midi Loop tramite un ricetrasmettitore Yaesu o Icom. Quando si cambiano le bande, i loop seguono automaticamente, non è necessario inserire la frequenza utilizzata tramite la tastiera.

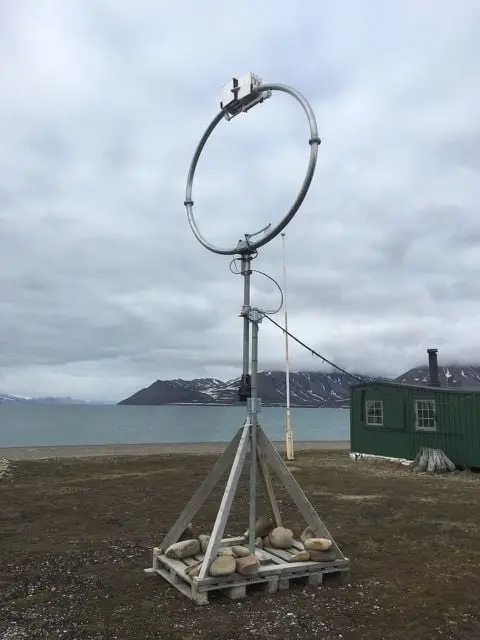

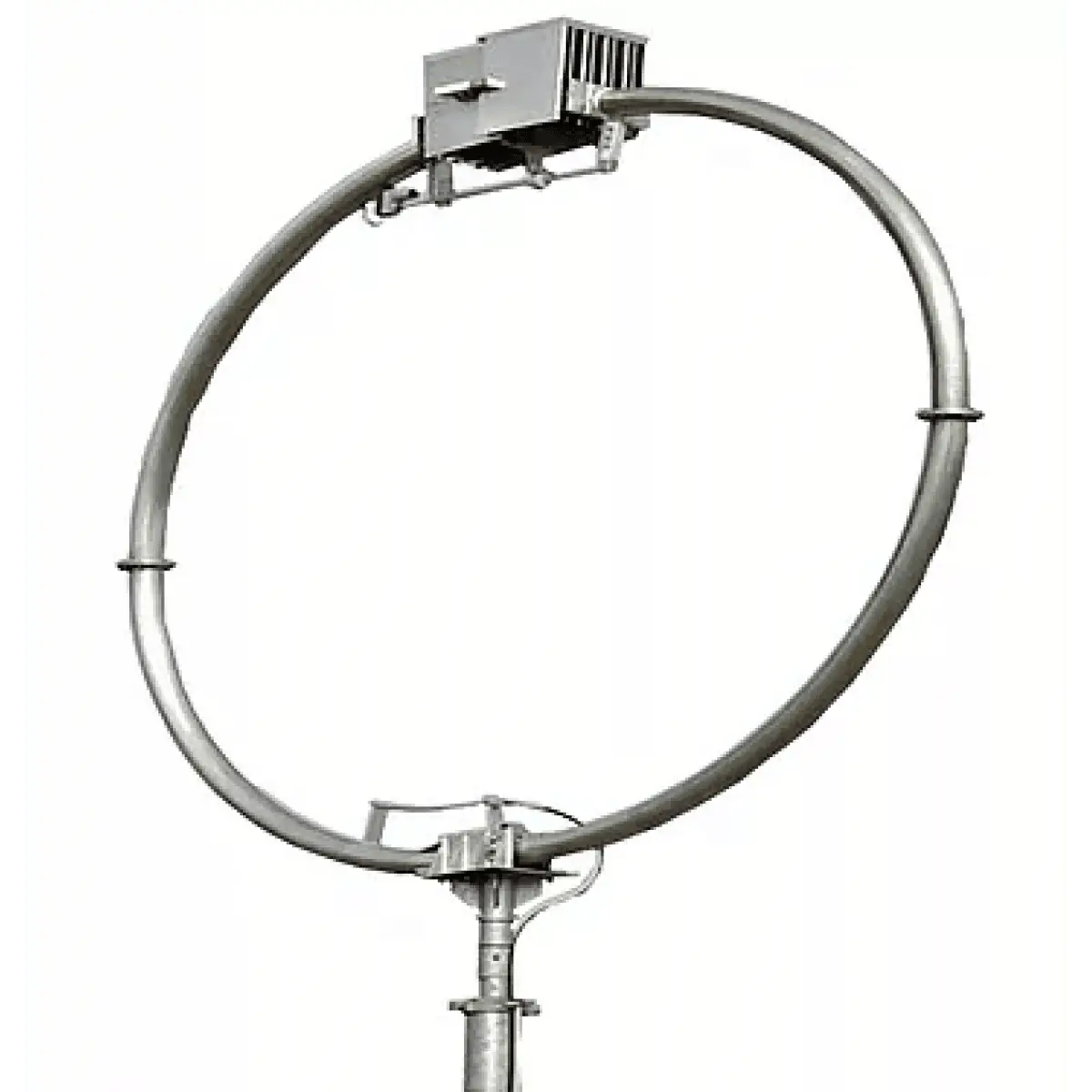

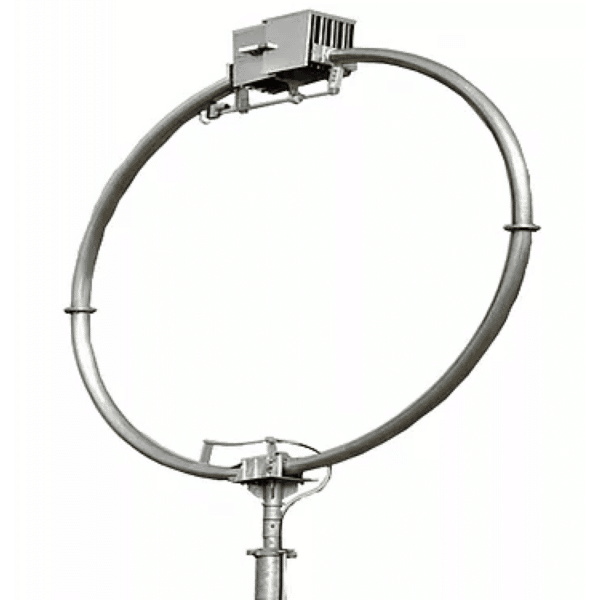

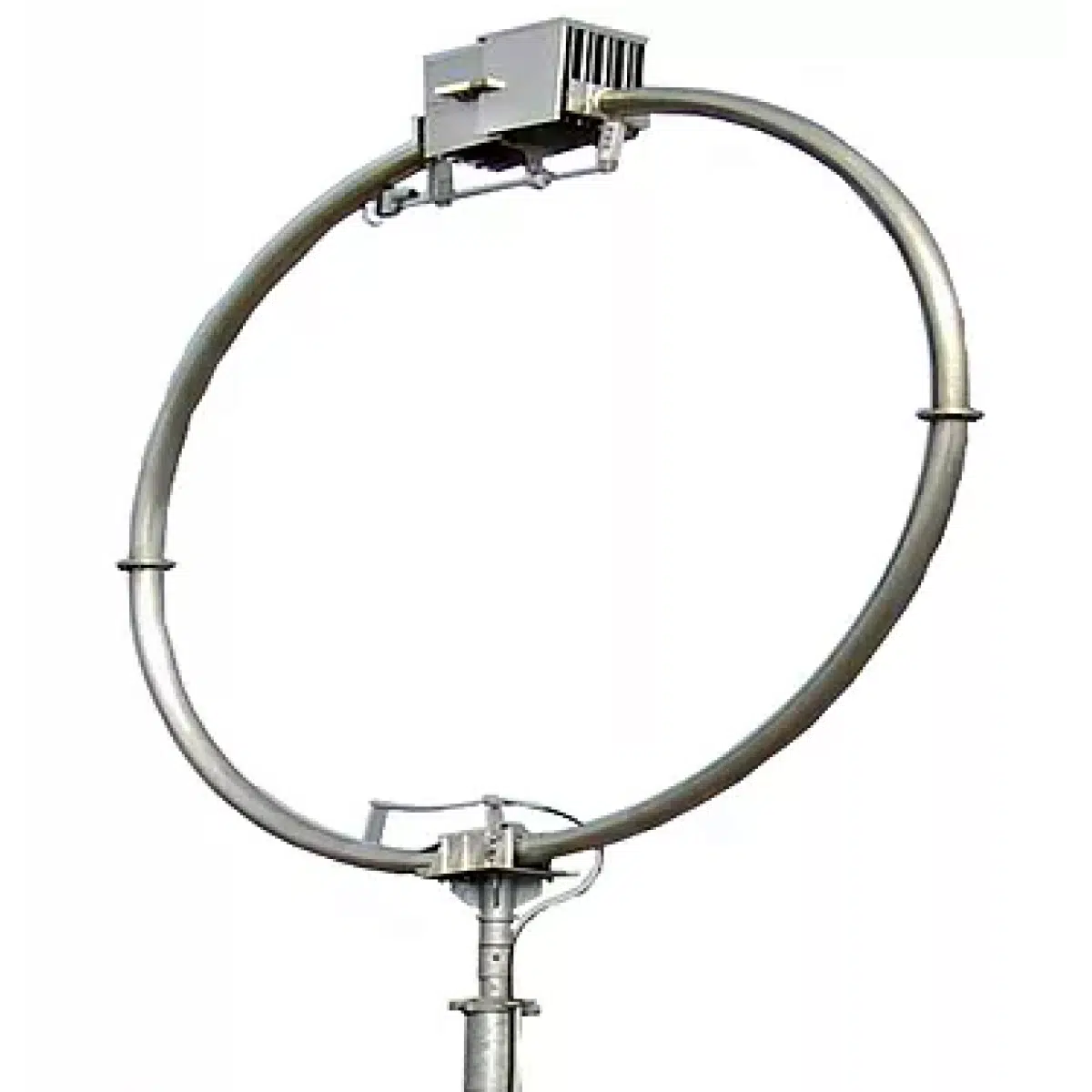

Antenna di medie dimensioni, ideale per 80m fino a 20m con copertura continua, fabbricata su una canna di alluminio stabile con un diametro di 75mm (circa 3 pollici). Il diametro dell’anello è di 2 m (circa 78 pollici), può essere montato senza radiali, come tutte le antenne ad anello.

Nel corso degli anni i produttori e in effetti i produttori di birra domestici hanno cercato di realizzare circuiti magnetici affidabili a causa delle loro dimensioni estremamente compatte, gamma di frequenza e immunità al rumore.

Infine, un produttore italiano Ciro Mazzoni ha perfezionato il design ed è in grado di offrire due versioni che coprono l’intera gamma 80m-10m costruita secondo standard ultra-professionali.

Gli anelli Ciro Mazzoni sono realizzati in alluminio puro e persino il Baby-Loop utilizza tubi da 50 mm (2 pollici) di diametro. A causa dell’ampia superficie, vi è una minore perdita di guadagno ed entrambe le estremità sono saldate sulla presa, con zero collegamenti a vite quindi nessuna resistenza di contatto.

Il condensatore di sintonia su entrambi i circuiti non è un semplice condensatore variabile ma un enorme condensatore a piastra variabile fabbricato in alluminio, con un dielettrico ad aria. Entrambe le piastre sono anche saldate direttamente sull’anello e sono praticamente indistruttibili ad alta potenza. La distanza tra le piastre è di 14 mm (circa 1/2 pollice) sull’antenna Baby-Loop più piccola.

Un attuatore resistente alle intemperie apre o chiude il circuito e quindi sintonizza il condensatore a piastre (sintonizzazione SWR).

La capacità può essere variata dal motore e può essere regolata per ottenere il miglior SWR tramite un’unità di controllo nella tua baracca. Nonostante le dimensioni compatte, le antenne risuonano in un ampio intervallo di frequenza – conosci qualche antenna che ha un diametro di appena un metro (circa 38 pollici) ma un intervallo di frequenza di 40m-10m senza lacune ?? Scopri i nuovi Baby & Midi-Loops di Ciro-Mazzoni.

L’unità di controllo automatica ha un circuito di sintonia installato ed è gestito tramite una piccola tastiera: basta inserire la frequenza desiderata, attendere alcuni secondi per la sintonizzazione automatica dell’antenna e andare. Nessun tentativo, nessuna nota persa sulle impostazioni, nessun controllo con il misuratore SWR. La frequenza e il SWR attuali vengono visualizzati sul display LCD. Il carico massimo di potenza è di 250 W continui con l’unità di controllo automatica.

Disponibile a magazzino. ML&S sono i soli distributori di Ciro Mazzoni Loops per Regno Unito e Irlanda.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI – CLICCA QUI. MANUALE PDF – CLICCA QUI

Specifiche meccaniche

Diametro del ciclo: 2m

Peso: 20 Kg

Diametro del tubo: 75mm

Esposizione al vento: 0.5mq

Diametro dell’albero: da 48 mm a 60 mm

Materiale: Alluminio

Specifiche elettriche:

Guadagno frontale: 6 db

Guadagno laterale: 25 db

ROS: 1.2:1

Massima potenza: 300w da 3.5MHz a 7.0MHz 800w da 8.0MHz a 14MHz

Impedenza: 50 Ohm with Gamma Match

Larghezza di banda: 4KHz @ 3.5MHZ 10K @ 14MHz

Efficienza (1/2 onda): -4db @ 3.5MHz -0.3db @ 14Mhz
