Cavo Coassiale ULTRAFLEX 7 M&P
TERMINATO
Cavo Coassiale ULTRAFLEX 7 M&P
€3.00 IVA Inclusa
Prodotto terminato
Ricevi email quando disponibile

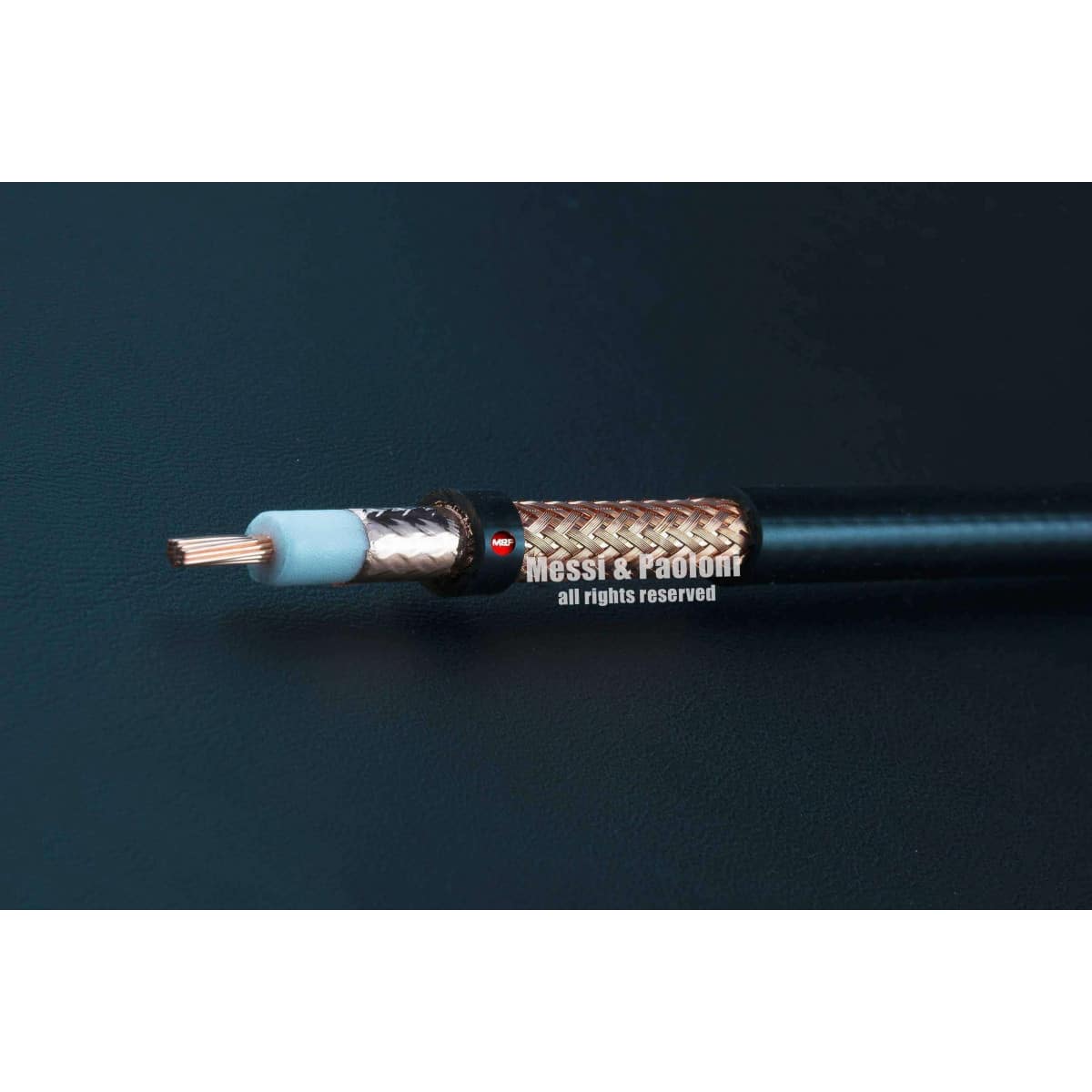

Cavo coassiale professionale di straordinaria flessibilità, ad anima cordata per Radioamatori. La guaina protettiva esterna è in PVC nero, resistente ai raggi UV.Il cavo garantisce prestazioni eccezionali in termini di flessibilità meccanica e caratteristiche elettriche. Nonostante le sue dimensioni limitate (7,3 mm) le sue prestazioni sono cosi elevate da surclassare l’RG 213 U (10,3 mm) e mettere in ombra i pochi cavi concorrenti di pari diametro.
Specifiche Tecniche
- Impedenza nominale +/-3 Ohm 50 Ohm
- Curvatura EST/INT 68/34 mm
- Capacità +/-2 pF/m 75 pF/m
- Velocità di propagazione 83 %
- Efficienza di Schermatura >105 dB (Classe A++)
- Resistenza conduttore Interno 7,3 Ohm/Km
- Resistenza conduttore Esterno 9,8 Ohm/Km
- Prova di Tensione della guaina 4 kV
- Peso (100m) 6,9 Kg
- Potenza MAX di picco 4400 WATT
- Temperatura installazione -40° ai +60° C
- Temperatura in uso -55° ai +85° C
Tabella di Comparazione
| Tipo | RG- 174 |
RG- 316 |
RG- 142/U |
RG- 58/U |
M&P AIRBORNE 5 |
AIRCELL 5 | H-155 | M&P HyperFlex 5 |
RG- 59 |
AIRCELL 7 | M&P ULTRAFLEX 7 |
RG- 213 /UBX |
RG- 213 /U |
RG- 213 FOAM |
ECOFLEX 10 | M&P ULTRAFLEX 10 |
M&P HYPERFLEX 10 |
ECOFLEX 10 Heatex | SEATEX-10 | ECOFLEX 10+ | AIRCOM+ | M&P Airborne-10 |
M&P Ultraflex 13 |
M&P Hyperflex 13 |
ECOFLEX 15 | ECOFLEX 15+ | M&P BroadPro 50 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nuovo | Nuovo | Nuovo | Nuovo | Nuovo | Nuovo | ||||||||||||||||||||||||
| Occultare → | |||||||||||||||||||||||||||||
| Impedanza | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | Ω | |
| Diametro esterno | 2,6 | 2,6 | 4,9 | 5,0 | 5,0 | 5,0 | 5,5 | 5,4 | 6,2 | 7,3 | 7,3 | 9,6 | 10,3 | 10,3 | 10,2 | 10,3 | 10,3 | 10,2 | 10,2 | 10,2 | 10,3 | 10,3 | 12,7 | 12,7 | 14,6 | 14,6 | 12,4 | mm | |
| Bend radius | 15 | 15 | 50 | 25 | 50 (25) | 25 | 35 | 50 (25) | 30 | 25 | 68 (34) | 50 | 73 | 50 | 40 | 80 (40) | 80 (40) | 40 | 80 (40) | 40 | 55 | 103 (65) | 127 (80) | 127 (80) | 70 | 70 | 80 | mm | |
| Smorzamento a | 30 MHz | 20 | 18 | 5,5 | 9,0 | 5,4 | 5,2 | 4,9 | 4,2 | 6,0 | 3,7 | 3,0 | 3,7 | 3,5 | 1,97 | 2,3 | 2,0 | 2,0 | 2,3 | 2,3 | 2,3 | 2,5 | 1,9 | 1,5 | 1,46 | 1,93 | dB/100m | ||
| 144 MHz | 34 | 32 | 13 | 19 | 11,0 | 11,8 | 11,2 | 9,7 | 13,5 | 7,9 | 6,9 | 8,5 | 8,5 | 4,5 | 5,0 | 4,8 | 4,8 | 5,0 | 5,0 | 5,0 | 4,5 | 4,2 | 3,6 | 3,6 | 3,4 | 3,23 | 4,3 | dB/100m | |
| 432 MHz | 70 | 60 | 23,9 | 33 | 19,0 | 20,9 | 19,8 | 16,3 | 23 | 14,1 | 12,3 | 15,8 | 15,8 | 9,3 | 8,9 | 8,7 | 8,6 | 8,9 | 8,9 | 8,9 | 8,2 | 7,6 | 6,4 | 6,41 | 6,1 | 5,8 | 7,6 | dB/100m | |
| 1296 MHz | 110 | 100 | 48,8 | 64,5 | 34,5 | 37,8 | 34,9 | 30,5 | 26,1 | 21,5 | 28 | 30,2 | 18,77 | 16,5 | 16,2 | 15,5 | 16,2 | 16,5 | 16,2 | 15,2 | 13,6 | 11,7 | 11,7 | 11,4 | 10,5 | 13,8 | dB/100m | ||
| 2320 MHz | 175 | 140 | 77,0 | 45,3 | 54,0 | 48,0 | 42,5 | 39,0 | 32,0 | 23,7 | 22,0 | 24,2 | 21,8 | 22,0 | 22,0 | 22,0 | 21,5 | 19,2 | 16,7 | 16,7 | 16,0 | 14,9 | 19,8 | dB/100m | |||||
| 5000 MHz | 120 | 81,2 | 65,3 | 37,0 | 38,9 | 33,1 | 35,1 | 35,2 | 35,1 | 29,2 | 25,9 | 25,7 | 25,7 | 22,9 | 32 | dB/100m | |||||||||||||
| 6000 MHz | 136 | 75,6 | 72,9 | 41,5 | 44,5 | 36,9 | 39,1 | 39 | 39,1 | 32,8 | 29,4 | 28,7 | 28,8 | 25,6 | 36,2 | dB/100m | |||||||||||||
| Fattore di Riduzione | 0,66 | 0,7 | 0,69 | 0,66 | 0,85 | 0,82 | 0,79 | 0,87 | 0,83 | 0,83 | 0,66 | 0,66 | 0,8 | 0,86 | 0,83 | 0,87 | 0,85 | 0,85 | 0,85 | 0,85 | 0,87 | 0,86 | 0,86 | 0,86 | 0,86 | 0,85 | |||
| Potenza mass. a | 10 MHz | 200 | 900 | 1200 | 990 | 1600 | 550 | 717 | 2960 | 3080 | 2000 | 3900 | 5345 | 5186 | 3860 | 3960 | 3860 | 5550 | 6000 | 7590 | 8321 | 6450 | 6710 | 6500 | W | ||||
| 145 MHz | 95 | 280 | 900 | 242 | 430 | 240 | 195 | 700 | 910 | 1000 | 1000 | 1466 | 1460 | 1000 | 1000 | 1000 | 1000 | 1710 | 2180 | 2396 | 1850 | 2000 | 2980 | W | |||||
| 1000 MHz | 30 | 120 | 400 | 54 | 150 | 49 | 71 | 190 | 330 | 120 | 350 | 503 | 516 | 350 | 350 | 350 | 280 | 610 | 828 | 907 | 560 | 610 | 490 | W | |||||
| Potenza mass. | 1650 | 2900 | 4400 | 13000 | 13000 | 14500 | 18000 | 20000 | 8500 | W | |||||||||||||||||||
| Sovrastruttura conduttore dentro | Cavetto | Cavetto | Cavetto | Cavetto | Filo pieno | Filo pieno | Cavetto 19×0.28 |
19×0.29mm | Filo pieno | Cavetto | Cavetto | Cavetto | Cavetto | Cavetto | Cavetto | Cavetto 7×1.0mm |
Cavetto 19×0.59mm |
Cavetto | Cavetto 7×1.0mm |
Cavetto | Filo pieno | Filo pieno | Cavetto 19×0.74mm |
Cavetto 37×0.56mm |
Cavetto | Cavetto | Filo pieno | ||
| Diametro conduttore dentro | 0,9 | 1,13 | 1,4 | 0,59 | 1,85 | 1,9 | 2,85 | 3 | 3 | 2,85 | 2,85 | 2,7 | 2,78 | 3,9 | 3,9 | 4,5 | 2,76 | mm |
Minimo raggio di curvatura: il valore tra parentesi () indica il raggio per una piega definitiva cioè per una installazione fissa. Il valore senza parentesi si riferisce ad una piega ripetuta.
