Architettura del sintetizzatore

• Numero di voci: Monofonico
• Tipo: Analogico
• Oscillatori: 1
• VCF: 1 passa basso
• Buste: 1

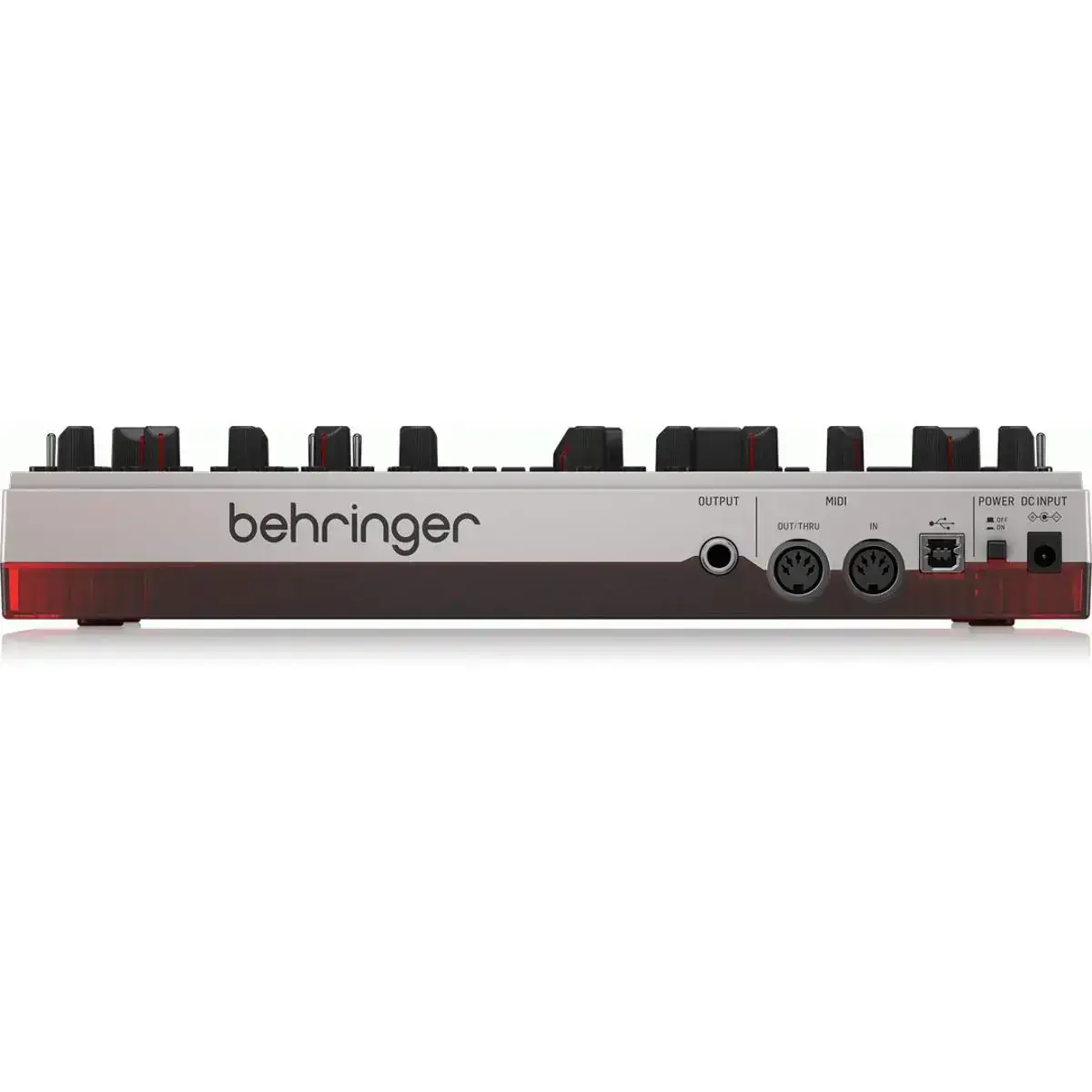

Connettività

• Ingresso alimentazione: connettore di ingresso CC
• Interruttore di alimentazione: pulsante di accensione/spegnimento
• MIDI In/Thru: MIDI In e MIDI Thru, DIN a 5 pin
• USB (MIDI): USB 2.0, tipo B
• Risultati:
  • Uscita di linea: 1/4″ TRS, sbilanciata, max. +8 dBu
  • Impedenza di uscita: 1,5 kΩ
  • Cuffie: 3,5 mm TRS, max. 50 mW/32 Ω (1 KHz, 1% THD)
  • Impedenza di uscita delle cuffie: 15 Ω

USB

• Tipo: USB 2.0 conforme alla classe, tipo B
• Sistemi operativi supportati:
  • Windows 7 o superiore
  • Mac OS X 10.6.8 o versione successiva

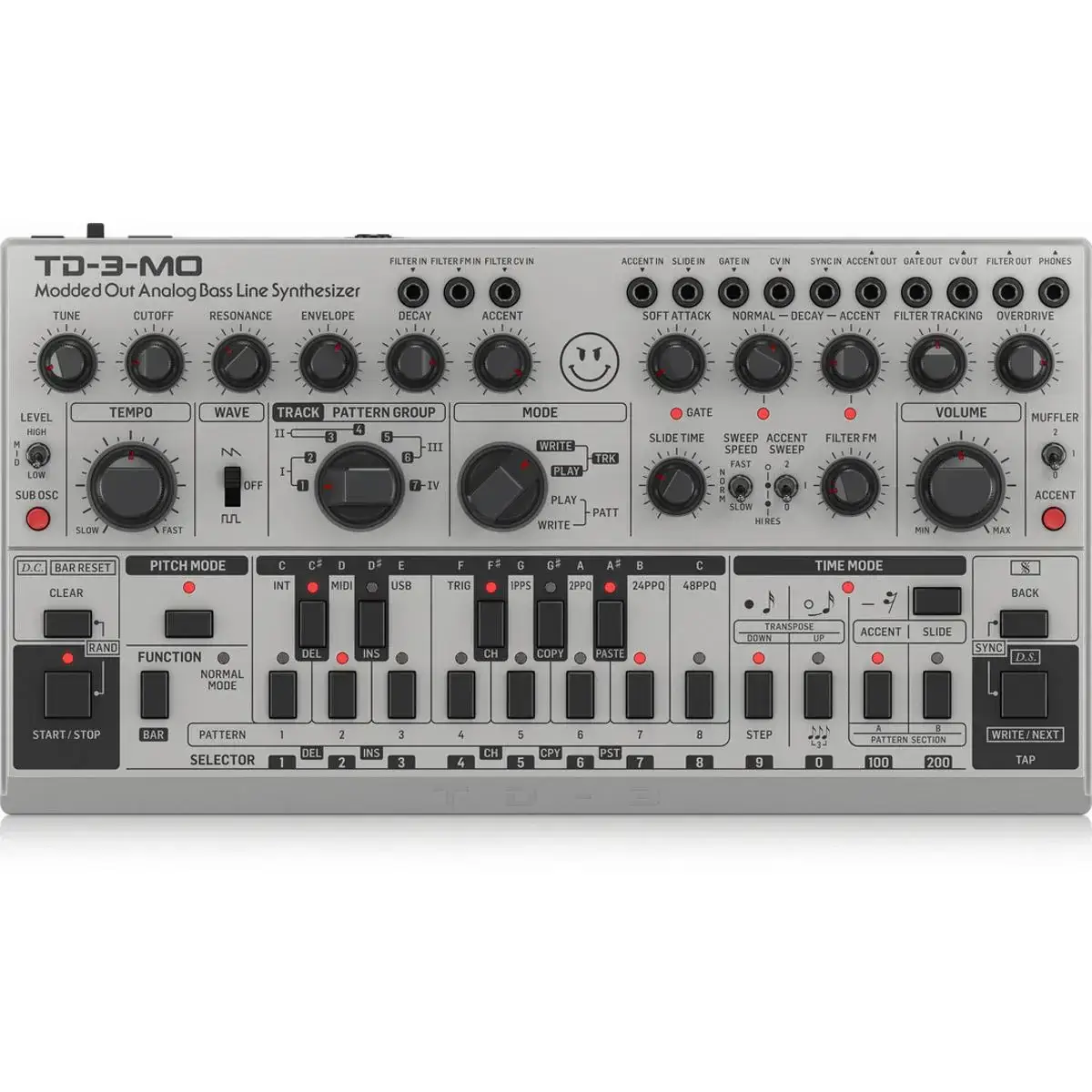

• Ingressi:
  • Filtro in: -6 V a +6 V
  • Filtro FM in: 0 V a +12 V
  • Filtro CV in: 0 V a +12 V
  • Accensione in: spento: 0 V, acceso: +12 V
  • Scorrimento in: spento: 0 V, acceso: +3,3 V
  • Ingresso porta: spento: 0 V, acceso: +3,3 V
  • CV in: +1 V a +5 V
  • Sincronizzazione in: più di 2,5 V
• Risultati:
  • Accent out: spento: 0 V, acceso: +6 V
  • Uscita porta: spento: 0 V, acceso: +12 V
  • Uscita CV: da +1 V a +5 V (1 volt/ott)
  • Filtro: da -400 mV a +400 mV

Requisiti di alimentazione

• Adattatore di alimentazione esterno (utilizzare solo l’adattatore in dotazione): 9 VDC 670 mA
• Consumo energetico: 4 W max.
