Specifiche:
Generazione e controllo della frequenza: 1 – 60 Mhz
Impedenza della sorgente: 50 Ohm
Stabilità: +/- 100ppm
Purezza spettrale: Armoniche inferiori >- TBD dB oltre 60 MHz
Dimensione del passo: Incrementi configurabili dall’utente di 100 Hz, 1 kHz, 10 kHz, e 100 kHz
Intervallo di misurazione utilizzabile: SWR: da 1,0 a 9,99
Impedenza: ca. da 5 a 2000 ohm
Uscita RF: regolabile: 2,0 Volt pp (tipico)
Alimentazione: alimentata dall’esterno: da 12 a 15 Volt CC, 500 mA

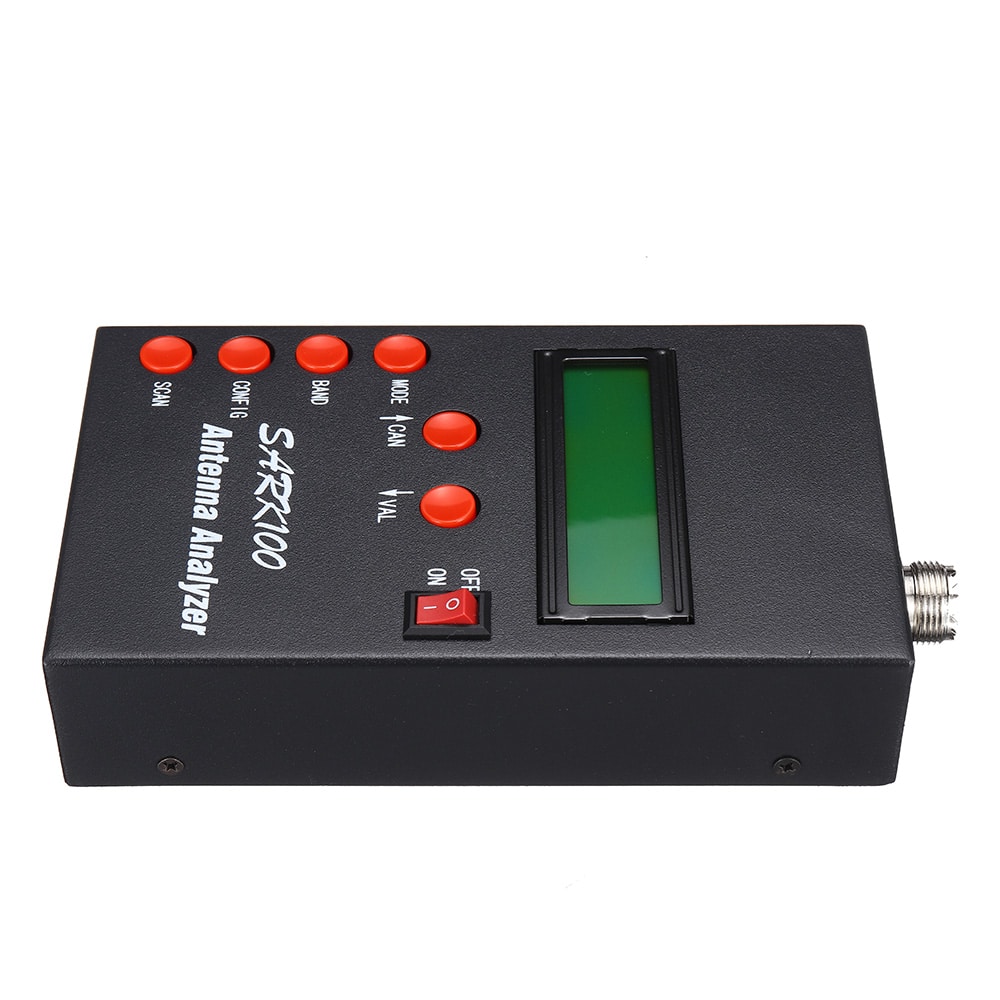

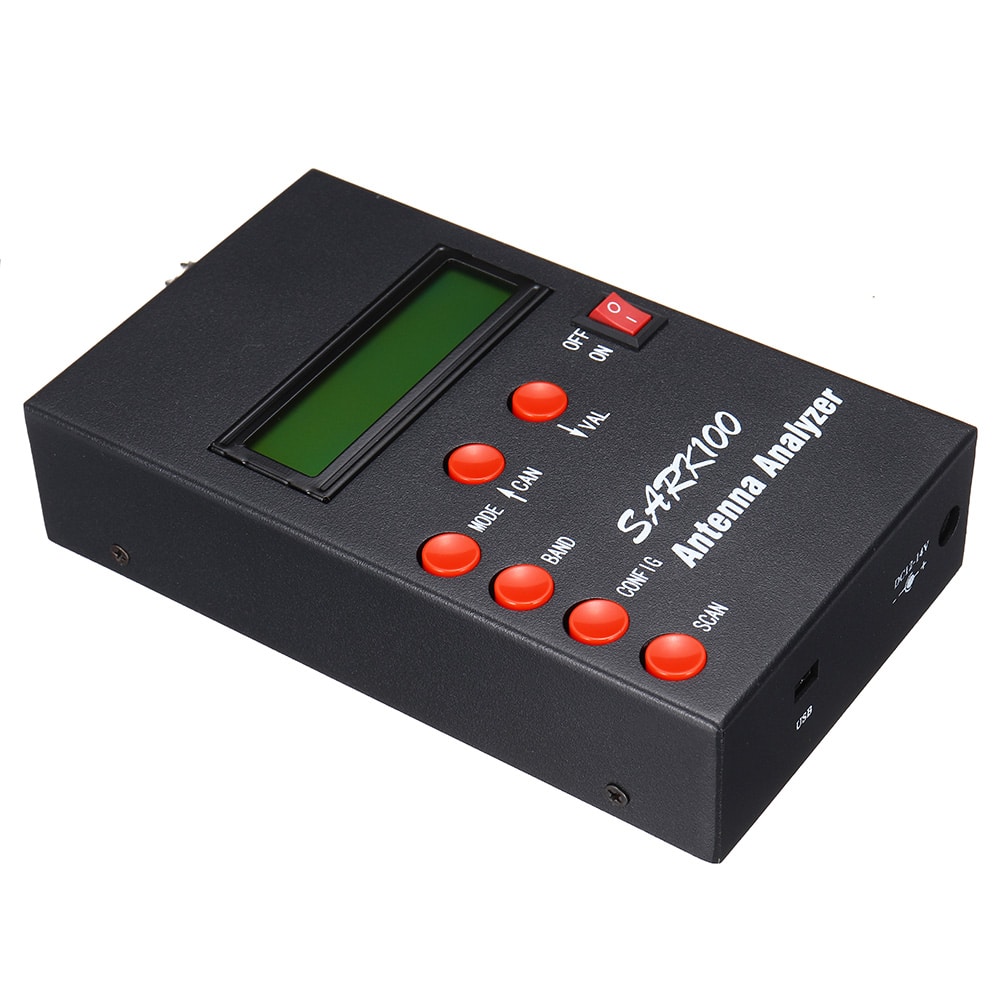

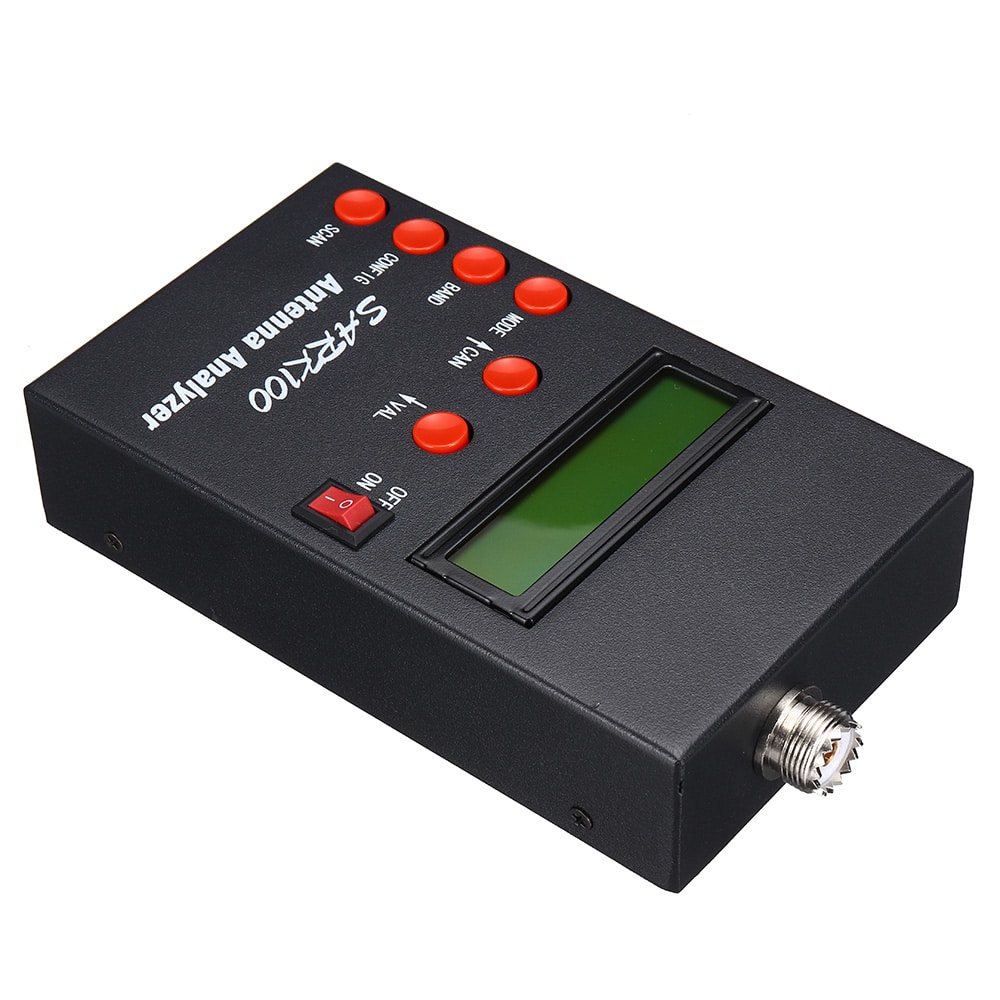

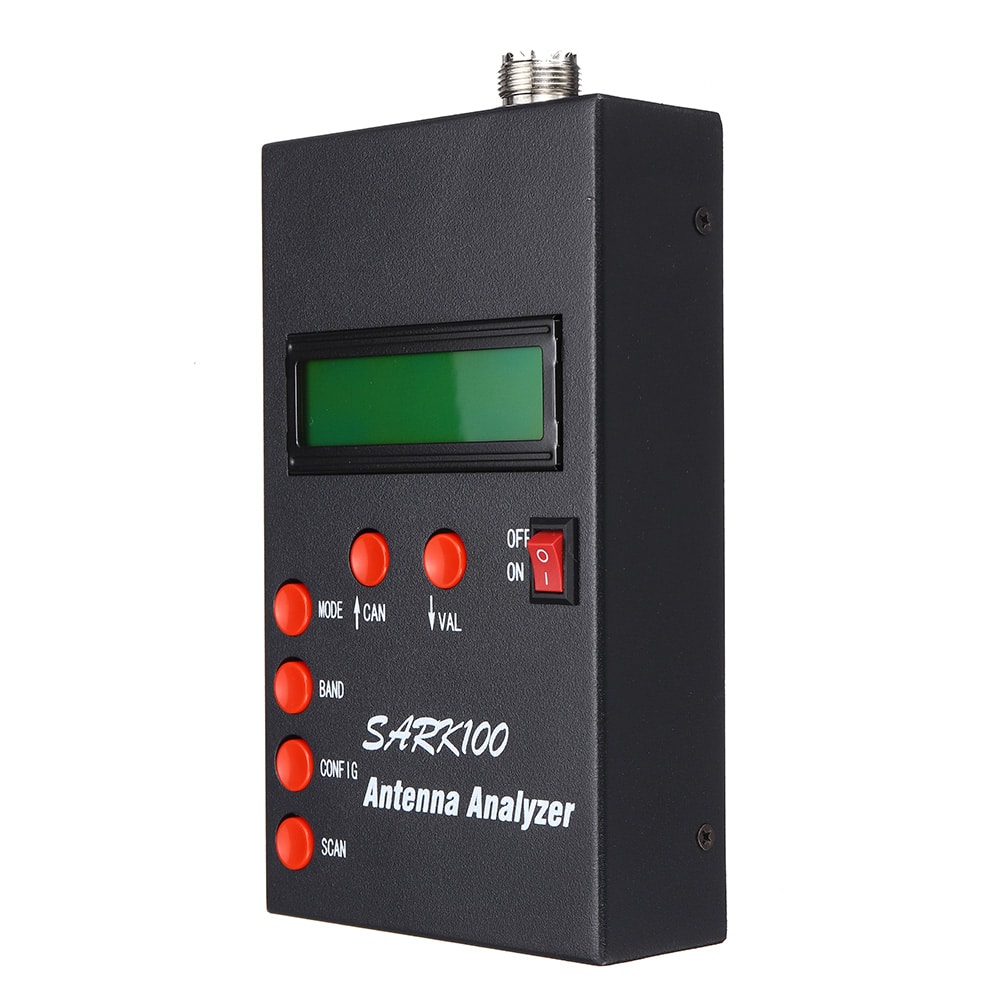

Controlli: Pulsanti (5): “Mode”, “Band”, “Config”, “Scan “, “Up”, “Down”
Switch: “Power On”

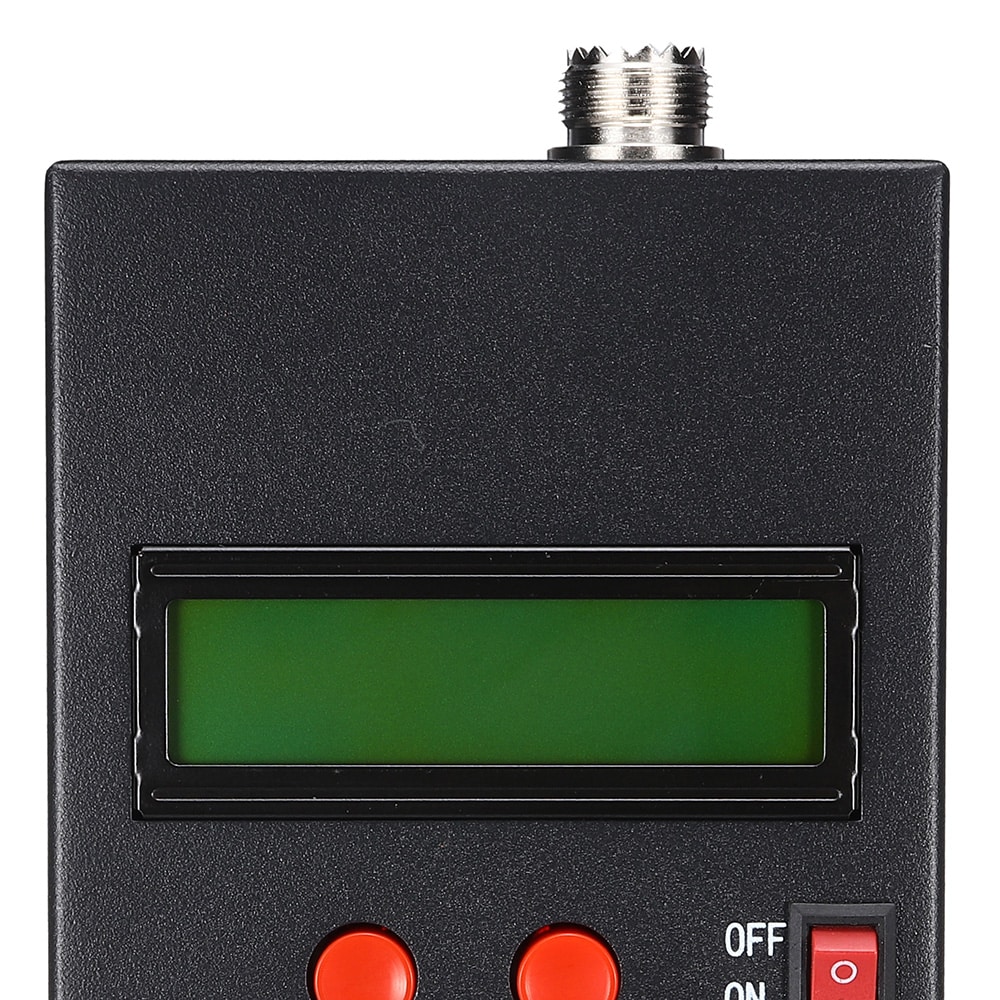

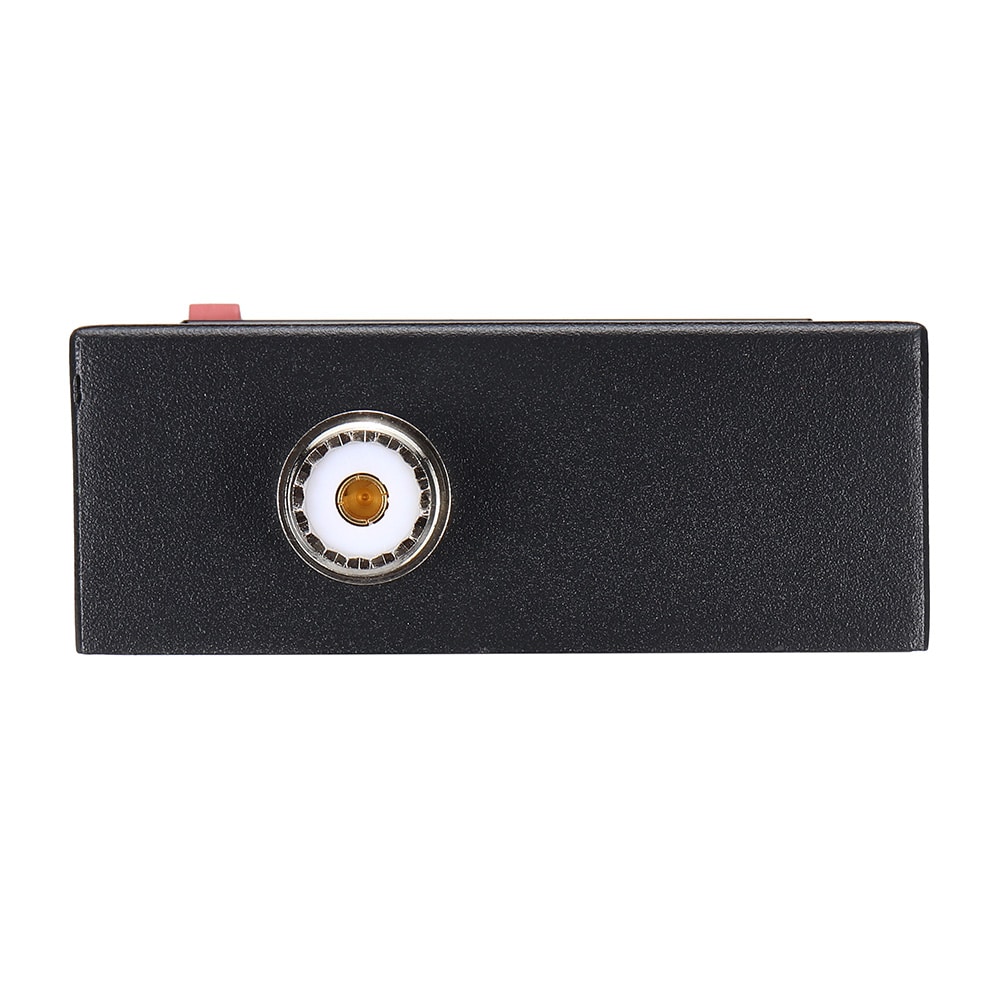

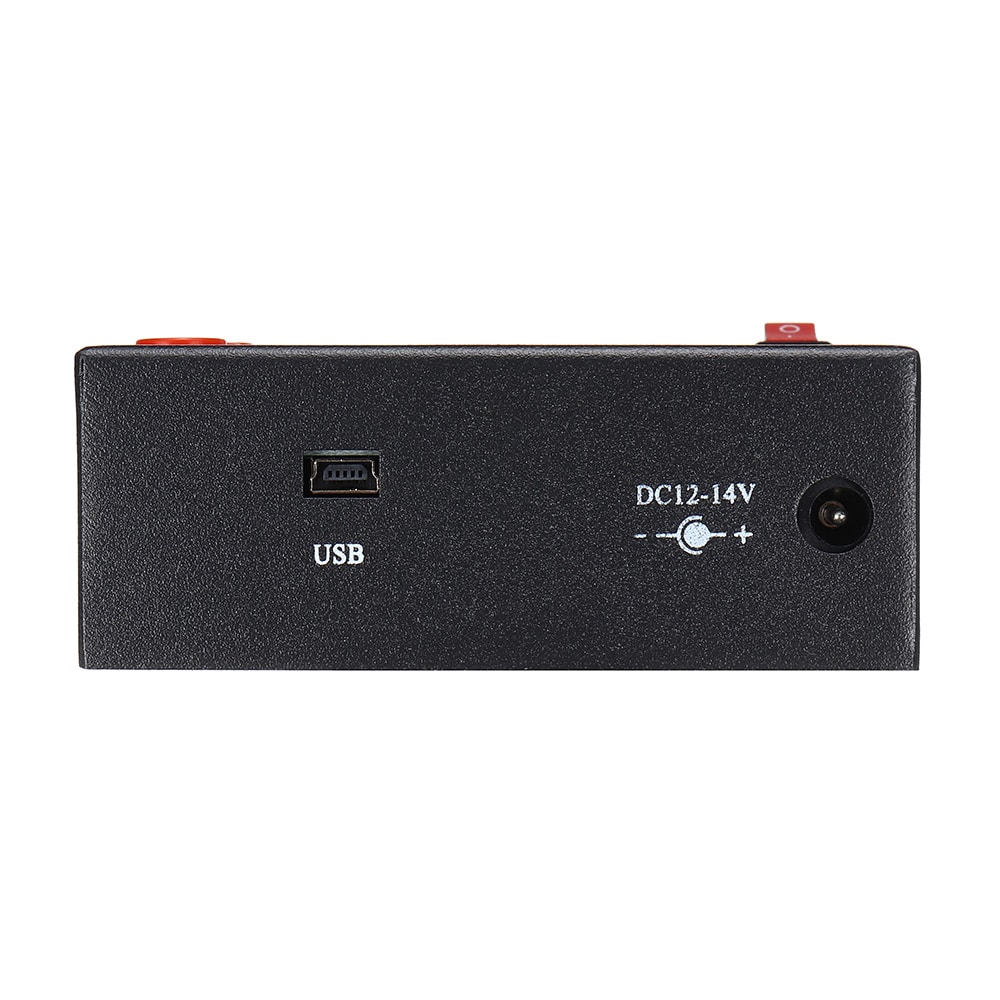

Connettori: RF Out: BNC

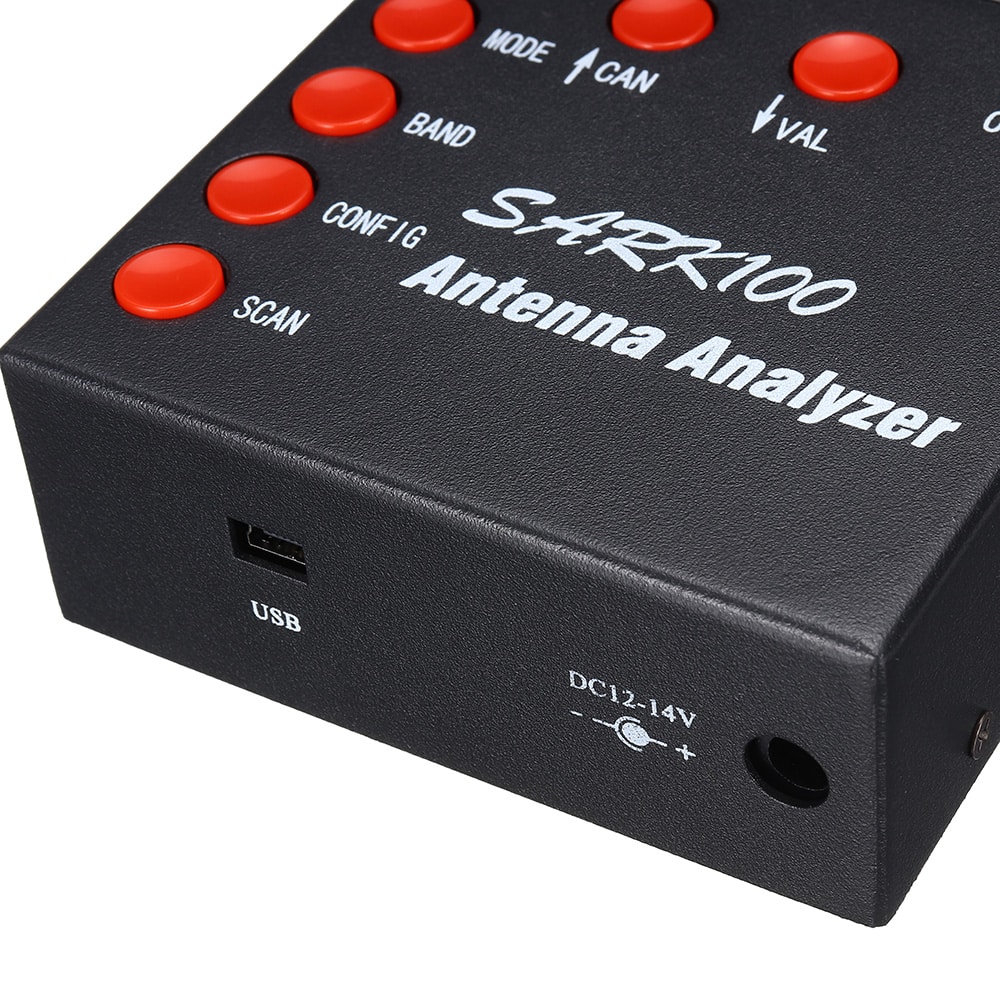

USB: Presa Mini-B
Alimentazione esterna: 2.

Applicazioni:
Misurare i parametri elettrici dell’antenna: SWR, impedenza (resistenza + reattanza), capacità, induttanza
Misurare l’impedenza del punto di alimentazione
Misurare la perdita di terra
Regolare i sintonizzatori dell’antenna e determinare la perdita
Misurare induttori e condensatori
Misurare la linea di trasmissione coassiale (SWR, lunghezza, fattore di velocità, approssimazione e perdita, frequenza di risonanza e impedenza)
Misurare e determinare le impostazioni ottimali per la sintonizzazione degli stub: SWR, approssimativo, frequenza di risonanza, larghezza di banda, impedenza
Determinare l’impedenza caratteristica della linea di trasmissione
Determinare la lunghezza e le linee di fasatura dell’onda
Perdita del cavo coassiale
Determinare la perdita del sintonizzatore dell’antenna
Misurare la perdita del balun
Misurare l’induttore
Stima parametri del cristallo di quarzo
Misura la risonanza del loop magnetico e l’SWR

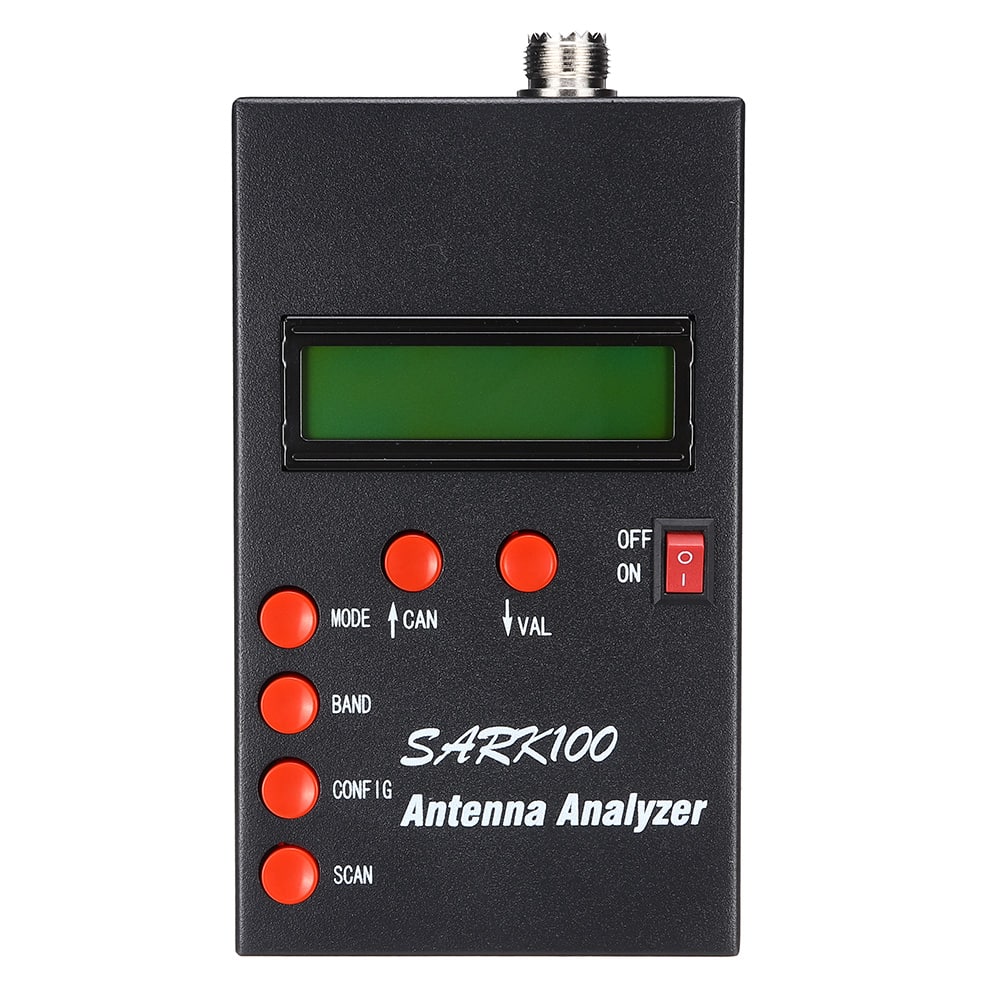

Definizioni dei pulsanti operativi:
Mode: seleziona la modalità operativa: impedenza (predefinita), impedenza complessa, capacità e induttanza
BAND: seleziona la banda da una qualsiasi delle bande disponibili: da 160 M a 6 M
funzioni: PC Link, impostazione della dimensione del passo, impostazione del timeout di sospensione, calibrazione e aggiornamento del software
SCAN: premendo questo comando si avvia una scansione delle frequenze della BANDA selezionata. La scansione esce dalla modalità impedenza mostrando la larghezza di banda 2:1 e il punto di risonanza dell’antenna
CAN(up): aumenta la frequenza e viene utilizzato per annullare l’operazione per il menu CONFIG
VAL(down): diminuisce la frequenza e viene utilizzato per convalidare l’operazione per il menu CONFIG

La confezione include:
1 x ANT SWR Antenna Analyzer Meter per SARK100 Ham Radio
