Ricevitore SDR Airspy

Airspy Hardware

L’Airspy R2 è uno dei ricevitori SDR meglio conosciuti sul mercato. Offre copertura continua da 24 a 1800 MHz, il che lo rende adatto per l’analisi e la ricezione di un gran numero di segnali VHF e UHF. Per ricevere l’intera banda HF (più le onde medie e lunghe) è disponibile un up-converter, perfettamete tarato per abbinarsi al ricevitore.

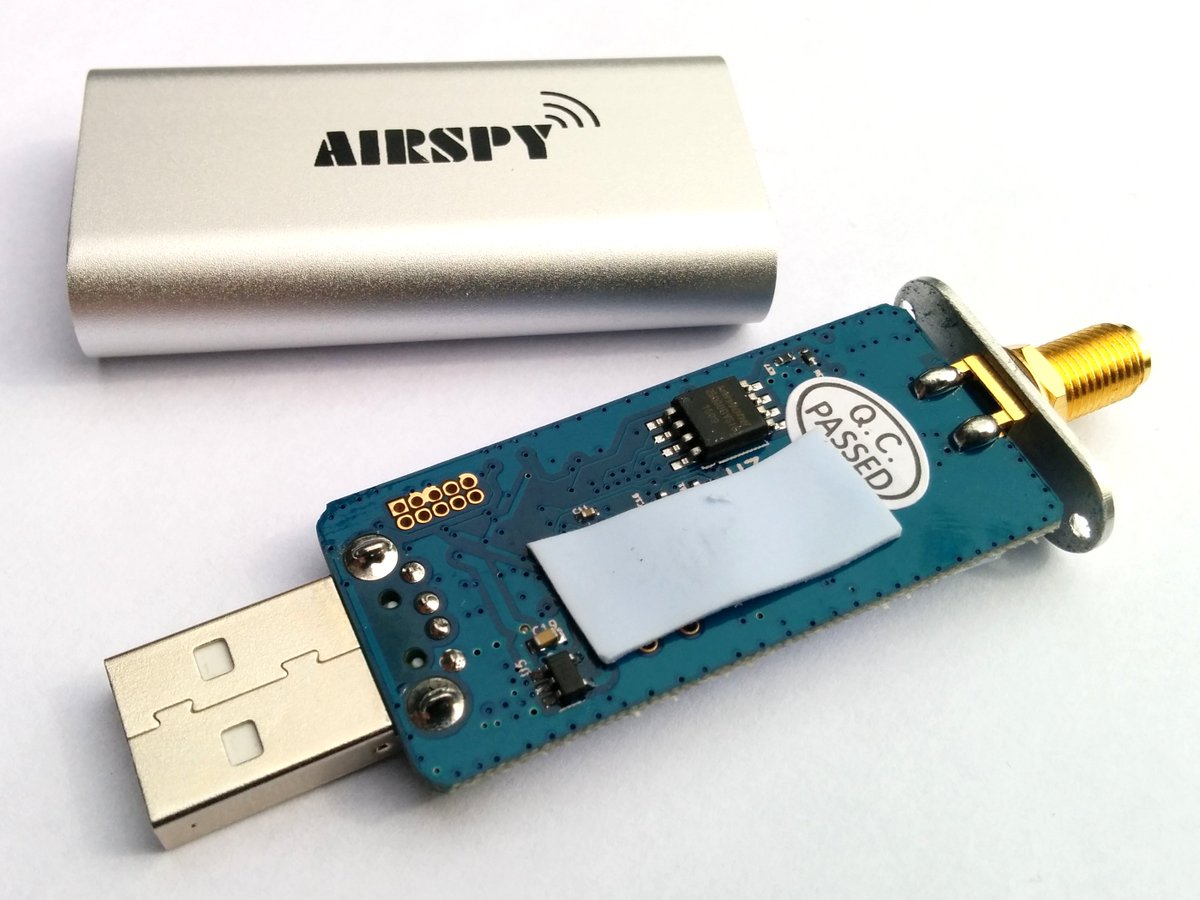

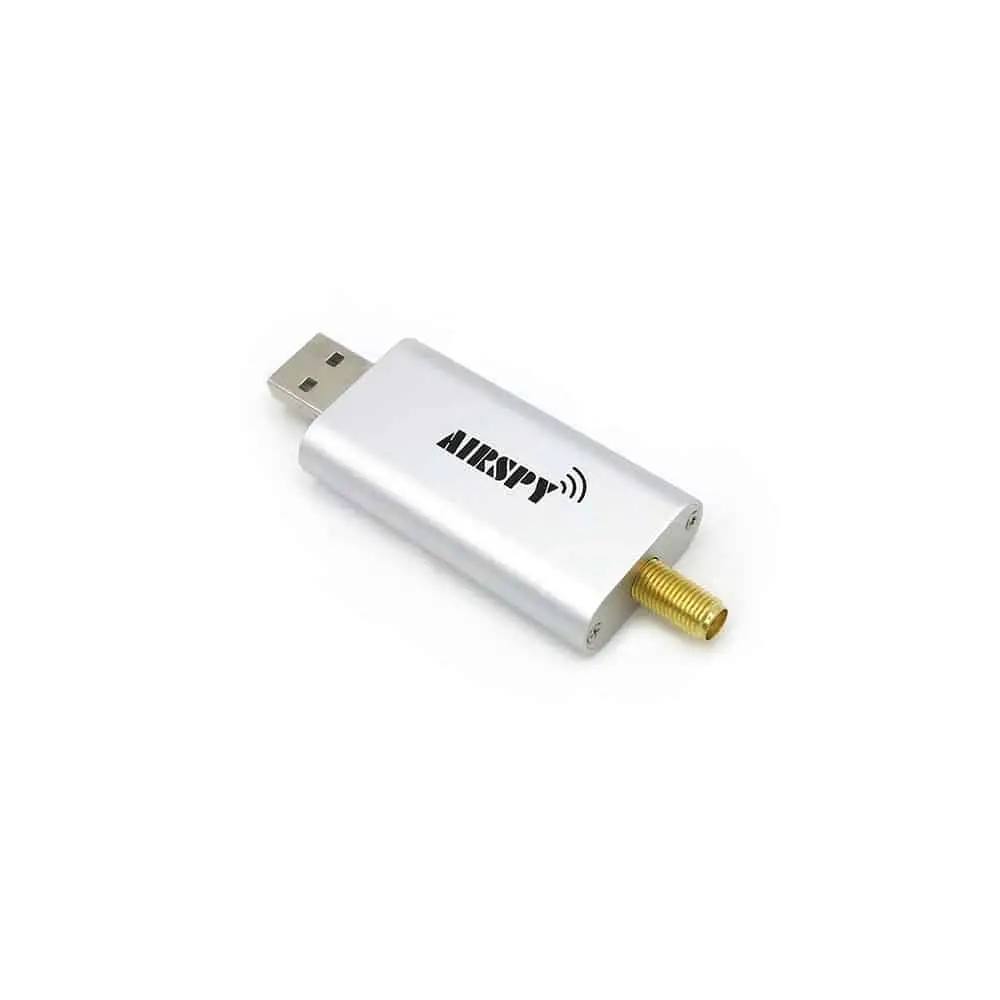

Per applicazioni in spazi limitati, l’Airspy SDR è anche offerto come Airspy Mini, nel tradizionale formato chiavetta USB. I parametri di ricezione rimangono simili, vengono solo rimossi alcuni componenti ed alcune caratteristiche a causa delle restrizioni di spazio.

Airspy + SDR# = una combinazione ideale

Le reali capacità di un ricevitore SDR sono determinate – che sorpresa 🙂 – dal software. I progettisti dell’Airspy SDR sono le stesse persone che hanno scritto il software SDR# (SDR sharp). Grazie a questo sviluppo perfettamente allineato tra hardware e software, il risultato è un sistema con prestazioni difficilmente raggiungibili da altri produttori. Il software SDR# è, per buone ragioni, uno dei programmi più conosciuti e più utilizzati per applicazioni SDR; è facile da usare ed offre molte funzioni intuitive per le varie operazioni. L’architettura “open plugin” consente ad altri programmatori di offrire ulteriori nuove funzioni, così che queste possano essere combinate dall’utilizzatore secondo le necessità. Grazie allo sviluppo parallelo di hardware e software l’Airspy e l’SDR# sono perfettamete allineati per lavorare insieme.

Airspy R2 – Descrizione

Airspy R2

Il ricevitore Airspy R2 è costruito attorno al diffusissimo chip sintonizzatore R820T2 prodotto dalla Rafael Electronis. In combinazione con un potente processore a 32 bit Cortex ARM, ed un veloce convertitore AD a 12 Bit, l’Airspy può ottenere molto di più da questo chip sintonizzatore di quanto facciano le classiche chiavette DVB-T con chipset RTL. Per esempio, il processore ARM può elaborare moli di dati molto maggiori, il che si traduce per l’utilizzatore in porzioni di spettro più ampie. L’Airspy può mostrare approssimmativamente 10 MHz a schermo (9 MHz senza frequenze immagini). Il processore Cortex ARM è responsabile anche del veloce trasferimento dei dati attraverso l’interfaccia USB 2.0.

L’SDR utilizza uno speciale generatore di clock con bassissimo rumore di fase e una precisione di ±0.5 ppm. Il basso rumore di fase aiuta ad ottenere maggiore sensibilità e range dinamico del ricevitore. Una interessante caratteristica dell’Airspy R2 è la possibilità di iniettare un clock esterno. Quest’ultimo può provenire da un generatore di clock al Rubidio o da un oscillatore disciplinato da GPS (GPSDO), per ottenere misure con maggiore precisione, o per correlare ricevitori multipli. Sono disponibili varie porte GPIO per controllare dispositivi esterni. Una tensione di bias puè essere fornita sul connettore di antenna per alimentare amplificatori esterni o appositi convertitori (vedere sotto) (4.5V, max. 50mA).

Altra importante caratteristica è la documentazione aperta per le interfaccie software (API). Anche se tu stesso non sei uno sviluppatore software, beneficerai di questa opprtunità perchè altri ingegneri software possono (e lo fanno) fornire estensioni, plugin e loro programmi per l’Airspy. Per esempio puoi trovare DLL o driver ExtIO per altri sistemi operativi. Anche il firmware del processore ARM dell’Airspy è disponibile in codice sorgente e permette di essere modificato.

Per gli utilizzatori che non hanno bisogno delle funzioni più avanzate (ingresso di clock esterno, porte GPIO, ecc) dell’Airspy R2, o dove lo spazio a disposizione è ridotto, offriamo il più piccolo Airspy Mini. Questo SDR ha la forma della classica chiavetta USB e contiene gli stessi blocchi funzione del fratello maggiore: R820T2, LPS4370 ARM CPU, 12 bit ADC, TCXO a basso rumore di fase. Il risultato è un ricevitore dalle caratteristiche davvero simili all’Airspy R2.

See here for instructions on how to use the Airspy as a ADSB ‘Flightradar’.

Essendo il progetto basato sul sintonizzatore R820T2, l’Airspy inizia a ricevere a 24 MHz. Se si vuole ascolare l’intera banda delle onde lunghe, medie e corte, si può utilizzare il convertitore Spyverter R2. Questo up-converter è perfettamente adattato al ricevitore Airspy, ma può essere utilizzato quasi con ogni altro SDR. L’alimentazione del convertitore puè essere fornita sia tramite il connettore d’antenna del ricevitore, che tramite il connettore micro USB. Queste alimentazioni indipendenti rendono lo Spyverter R2 utilizzabile con qualunque altro ricevitore. La gamma di ricezione va da 1 kHz a 60 MHz, l’uscita convertita va da 120 a 180 MHz. Il valore IP3 del convertitore è un eccellente +33dBm, filtro addizionali at 60 MHz and 120/180 MHz riducono le interferenze.
